BEDIENUNGSANLEITUNG CBK-VF02 SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Für Kunden in Europa

Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Richtlinie der EG-Kommission.

Angewandte Normen:

• EN55103-1: Elektromagnetische Verträglichkeit (Störaussendung) - EN55103-2: Elektromagnetische Verträglichkeit (Störfestigkeit) Für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).

Für Kunden in Europa

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Inhalt

Überblick 37

Hinweise zur Bedienung.... 37

Namen und Funktionen der Teile 38

Anbringen des Suchers an der Kamera.... 40

Justieren der Position 40

Einstellen der Neigung.... 41

Einstellen des Fokus und der Bildanzeige 41

Anheben des Suchertubus und des Suchereinblicks.... 42

Reinigen des LCD-Bildschirms und des Inneren des Suchers...... 44

Technische Daten.... 44

Überblick Hinweise zur Bedienung

Der CBK-VF02 ist ein 3,5-Zoll-Farbsucher mit LCD-Technologie.

Der Sucher weist die folgenden Eigenschaften auf:

Hohe Auflösung und breiter Blickwinkel

Der Sucher besitzt einen hoch auflösenden LCD-Bildschirm, der eine horizontale Auflösung von mindestens 500 TV-Zeilen ermöglicht. Der große LCD-Bildschirm ermöglicht einfache Aufnahmen ohne montierten Suchereinblick.

Stabiles Bild

Der LCD-Bildschirm bietet ein stabiles, verzerrungsfreies Bild unabhängig von der Bildschirmhelligkeit.

Hochleistungslupe

Das aus drei Teilen (einschließlich aspherischer Linsen) in zwei Gruppen bestehende Objektiv liefert verzerrungsarme Bilder und ermöglicht Einstellungen in einem weiten Bereich der Sichtbarkeit.

Einstellbarer, abnehmbarer Suchereinblick

Durch Anheben oder Abnehmen des Suchereinblicks können Sie filmen, ohne das Auge direkt am Sucher haben zu müssen.

Einstellbarer, abnehmbarer Suchertubus und speziell konstruierter transflektiver LCD-Bildschirm

Durch Anheben oder Abnehmen des Suchertubus können Sie mit direktem Blick auf den LCD-Bildschirm arbeiten. Der transflektive LCD-Bildschirm ermöglicht gute Sicht in allen Umgebungen.

Einsatzort

Wenn der Sucher in Umgebungen mit niedriger Temperatur verwendet wird, stehen unter Umständen in der ersten Zeit nach dem Einschalten zunächst weniger Stufen für die dynamische Auflösung zur Verfügung.

Kondensation

Wenn das Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis die Kondensation verdunstet ist, ehe Sie das Gerät verwenden. Die Verwendung des Gerätes bei gebildetem Kondenswasser kann zu Beschädigungen führen.

Dauerhaft Leuchtende oder blinkende Pixel auf der LCD-Anzeige

Die LCD-Anzeige in diesem Gerät wird mit Hochpräzisionstechnologie hergestellt und erzielt so eine effektive Pixelrate von mindestens 99,99%. Ein sehr geringer Anteil von Pixeln kann jedoch eventuell „hängenbleiben“, entweder immer aus (schwarz), immer an (rot, grün oder blau), oder blinkend. Außerdem können nach sehr langem Gebrauch diese „hängengebliebenen“ Pixel spontan auftreten aufgrund der äußeren Eigenschaften der Flüssigkristallanzeige. Diese Probleme stellen keine Fehlfunktion dar.

LCD-Bildanzeige

Aufgrund der physikalischen Eigenschaften von LCD-Anzeigen kann es bei längerer Verwendung unter Umständen zu einer Verringerung der Helligkeit oder einer Veränderung der Farbtemperatur kommen. Diese Probleme stellen keine Fehlfunktion dar. Diese Ereignisse haben auch keinen Einfluss auf die gespeicherten Daten.

Wenn ein Standbild ununterbrochen über einen längeren Zeitraum hinweg angezeigt wird, kann es zum Einbrennen eines "Geisterbilds" kommen. Schalten Sie das Gerät aus, wenn es längere Zeit nicht benutzt wird.

Elektrolytkondensatoren

Die Lebensdauer des Elektrolytkondensators beträgt bei normalen Betriebstemperaturen und normaler Verwendung etwa 5 Jahre (8 Stunden pro Tag; 25 Tage pro Monat). Falls die Nutzung die normale Nutzungshäufigkeit überschreitet, ist die Lebensdauer ggf. entsprechend geringer.

Sucherobjektiv

Lassen Sie das Sucherobjektiv nicht längere Zeit in Richtung einer starken Lichtquelle zeigen, z. B. in die Sonne.

Wenn das Sonnenlicht oder Licht von einer anderen starken Lichtquelle von der Linse gebündelt wird, kann dies zu Beschädigungen der LCD-Anzeige oder Bränden führen.

Namen und Funktionen der Teile

1 Stecker

Zum Anschließen an den Anschluss VF (rechteckig) der Kamera.

2 Anschlag

Verhindert, dass der Sucher beim Verschieben von der Kamera rutscht.

3 Augenmuschel

4 Diopter-Einstellring

Zur optimalen Fokuseinstellung.

5 Suchereinblick

Kann je nach Bedarf angehoben oder entfernt werden.

6 Suchertubus

Kann je nach Bedarf angehoben oder entfernt werden.

7 Kontrolleuchte

Leuchtet, wenn die Aufzeichnung durch Drücken der Taste REC START an der Kamera, der Taste VTR am Objektiv oder der Taste VTR auf der Fernbedienung gestartet wurde. Blinkt zur Warnung bei Unregelmäßigkeiten.

8 Regler PEAKING

Drehen Sie diesen Regler im Uhrzeigersinn, um die Bildschärfe einzustellen und die Fokussierung zu erleichtern. Dieser Regler hat keine Auswirkung auf die Ausgabesignale der Kamera.

9 Regler CONTRAST

Zum Einstellen des Bildschirmkontrasts. Dieser Regler hat keine Auswirkung auf die Ausgabesignale der Kamera.

10 Regler BRIGHT

Zum Einstellen der Bildschirmhelligkeit. Dieser Regler hat keine Auswirkung auf die Ausgabesignale der Kamera.

11 Schalter TALLY

Zum Einstellen der Kontrolleuchte.

HIGH: Die Kontrolleuchte leuchtet hell.

OFF: Die Kontrolleuchte ist deaktiviert.

LOW: Die Kontrolleuchte leuchtet schwach.

12 Schalter ZEBRA (Zebramuster)

Zum Einstellen der Anzeige des Zebramusters.

ON: Ein Zebramuster wird angezeigt.

OFF: Ein Zebramuster wird nicht angezeigt.

13 Schalter DISPLAY

Schaltet die Anzeige von Textinformationen ein und aus.

ON: Zeigt Textinformationen an.

OFF: Zeigt keine Textinformationen an.

14 Schalter MIRROR

Die Anzeige auf dem Bildschirm wird horizontal oder vertikal gespiegelt, wenn der Suchertubus angehoben oder gedreht wird. Stellen Sie in derartigen Situationen mit diesem Schalter die gewünschte Bildanzeige ein.

L/R: Spiegelt das Bild in der Horizontalen.

OFF: Das Bild wird nicht gespiegelt.

B/T: Spiegelt das Bild in der Vertikalen.

15 Sucherkabel

16 Mikrofonhalter

Anbringen des Suchers an der Kamera

VORSICHT

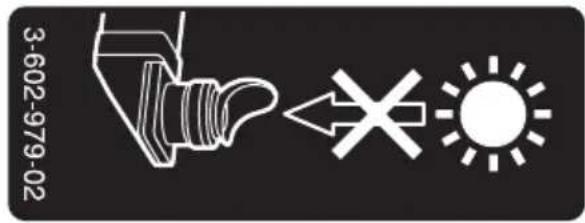

Bei angebrachtem Sucher darf das Sucherobjektiv nicht in Richtung der Sonne zeigen. Andernfalls könnte durch das Objektiv eintretendes Sonnenlicht im Sucher gebündelt werden und einen Brand verursachen.

Hinweise

Beachten Sie beim Anbringen des Suchers die folgenden Punkte.

• Schalten Sie die Kamera aus, ehe Sie den Sucheranschluss mit dem Anschluss VF (rechteckig) der Kamera verbinden. Wenn Sie diese Verbindung bei eingeschalteter Kamera herstellen, funktioniert der Sucher möglicherweise nicht ordnungsgemäß.
• Verbinden Sie den Sucheranschluss fest mit dem Anschluss VF (rechteckig) der Kamera. Bei lockerer Verbindung kann es zu Rauschen im Videosignal oder zu Funktionsstörungen der Kontrolleuchte kommen.

1 ① Lösen Sie den Links-Rechts-Positionierungsring des Suchers an der Kamera, ② befestigen Sie den Sucher am Sucher-Steckschuh der Kamera, und ③ ziehen Sie den Links-Rechts-Positionierungsring des Suchers an.

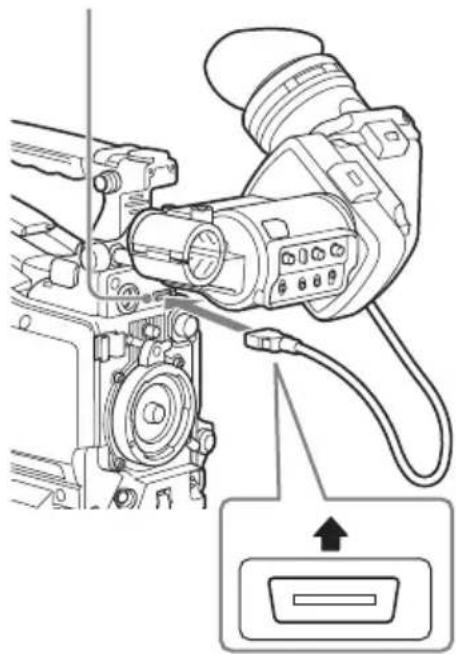

2 Verbinden Sie den Sucheranschluss mit dem Anschluss VF (rechteckig) der Kamera.

Anschluss VF (rechteckig)

Das Etikett „UPPER“ muss beim Anschluss nach oben zeigen.

Abnehmen des Suchers

Zum Abnehmen des Suchers befolgen Sie die Anleitung zum Anbringen des Suchers in umgekehrter Reihenfolge. Beachten Sie jedoch, dass ein zusätzlicher Handgriff erforderlich ist: Wenn Sie den Sucher vom Steckschuh lösen, ziehen Sie den Anschlag nach oben. (Siehe Illustration in Schritt 1.)

Justieren der Position

Zum Einstellen der Links-Rechts-Position des Suchers lösen Sie den Links-Rechts-Positionierungsring an der Kamera. Zum Einstellen der Vorne-Hinten-Position lösen Sie den Vorne-Hinten-Positionierungshebel an der Kamera.

Links-Rechts-Positionierungsring des Suchers

Vorne-Hinten-Positionierungsring des Suchers

Einstellen der Neigung

Sie können die Neigung des Suchers einstellen.

Vertikales Spiegeln der Anzeige (Text-Bild-Richtung)

Der Sucher kann um bis zu 180 Grad in Richtung Motiv gedreht werden.

In diesem Fall erscheinen das Bild und weitere auf dem Bildschirm angezeigte Informationen auf dem Kopf stehend. Um das Bild korrekt anzuzeigen, stellen Sie den Schalter MIRROR in die Stellung B/T.

Einstellen des Fokus und der Bildanzeige

Einstellen des Fokus

Stellen Sie durch Drehen des Diopter-Einstellrings die optimale Bildschärfe ein.

Einstellen der Bildanzeige

Stellen mit den im Folgenden gezeigten Bedienelementen Helligkeit, Kontrast und Peaking des Monitors ein.

①Regler PEAKING ②Regler CONTRAST ③Regler BRIGHT

Anheben des Suchertubus und des Suchereinblicks

Sie können den LCD-Bildschirm im Sucher oder dessen Spiegelbild betrachten, indem Sie den Suchertubus oder den Suchereinblick anheben. Dieser Abschnitt beschreibt das Anheben und Abnehmen des Suchertubus. Der Suchereinblick lässt sich auf gleiche Weise anheben und abnehmen.

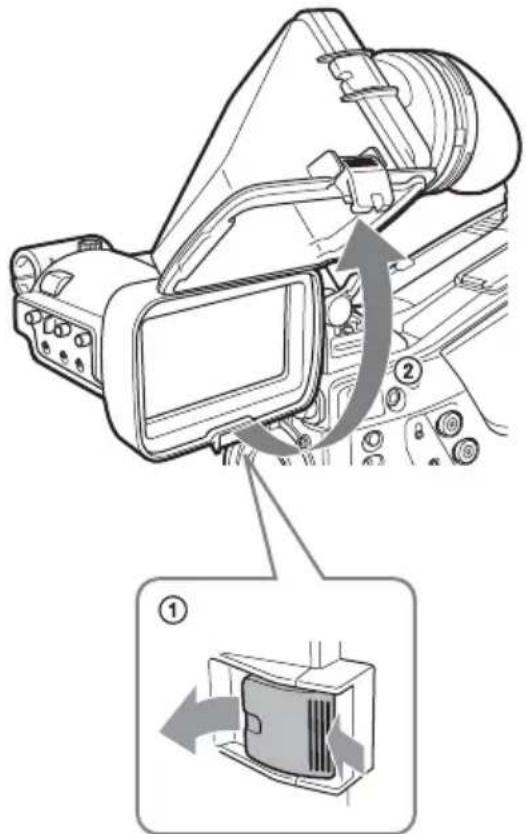

Anheben des Suchertubus

Drücken Sie auf den Clip an der Unterseite des Gerätes, um den Suchertubus zu lösen und hochzuklappen.

Er wird in einer 120-Grad-Position arretiert.

Normalerweise wird er in der arretierten Position verwendet.

Sie können ihn jedoch auch über die arretierte Position hinaus öffnen. Bringen Sie ihn danach in die geschlossene Position zurück, so dass er wieder in der 120-Grad-Position einrastet.

Abnehmen des Suchertubus

1 Drücken Sie zum Lösen des Suchertubus auf den Clip an der Unterseite des Gerätes. 2 Klappen Sie den Suchertubus nach oben. 3 Verschieben Sie den Hebel auf der Oberseite auf die dem Suchertubus gegenüber liegende Seite. 4 Lösen Sie den Suchertubus, indem Sie ihn horizontal verschieben.

Horizontales Spiegeln der Anzeige (Text-Bild-Richtung)

Indem Sie den Schalter MIRROR auf L/R stellen, können Sie das Bild und weitere auf dem Bildschirm angezeigte Informationen horizontal spiegeln.

Reinigen des LCD-Bildschirms und des Inneren des Suchers

Nehmen Sie zum Reinigen des LCD-Bildschirms oder des Inneren des Suchers den Sucher von der Kamera ab und lösen Sie den Suchertubus vom Sucher. Gehen Sie dabei vorsichtig vor, so dass die Komponenten nicht beschädigt werden.

Informationen zum Abnehmen des Suchers siehe „Anbringen des Suchers an der Kamera“ (Seite 40).

Informationen zum Abnehmen des Suchertubus siehe „Abnehmen des Suchertubus“ (Seite 43).

Reinigen des Bildschirms von Staub

Verwenden Sie einen Staubbläser.

Hinweis

Verwenden Sie keine Lösungsmittel wie z. B. Verdünnung.

Nach Verwendung des Suchers unter rauen Umgebungsbedingungen

Wenn der Sucher unter rauen Umgebungsbedingungen wie z. B. am Strand, in staubigen Bereichen oder in der Nähe von Thermalquellen verwendet wurde, beachten Sie die folgenden Hinweise.

• Entfernen Sie mit einer Luftbürste sorgfältig allen Staub oder Sand aus dem Inneren des Suchers.
• Reinigen Sie die Kontakte des Anschlusses.
• Überprüfen Sie, ob der Sucher ordnungsgemäß funktioniert.

Technische Daten

Allgemein

Stromversorgung

10,5 bis 17,0 V - (durch die Kamera)

Leistungsaufnahme

2,0 W

Betriebstemperatur

0 °C bis 40 °C

Lagertemperatur

-20 °C bis +60 °C

Masse

ca. 680 g

Außenabmessungen

LCD-Bildschirm

3,5-Zoll TFT-LCD-Farbbildschirm, transflektiv Bildanzeigebereich (Maße)

76,8 × 43,2 mm (H/V, Seitenverhältnis 16:9)

Leistungsdaten

Helligkeit

200 cd/m² (typisch) (bei angebrachtem Suchereinblick)

Auflösung

500 Zeilen oder mehr

Farbtemperatur

6500 K (typisch)

Anschluss

rechteckiger 26-poliger Anschluss

Mitgeliefertes Zubehör

Bedienungsanleitung (1)

Optionales Zubehör

Sucher-Drehkranz

BKW-401

Passendes Zubehör

Festkörperspeicher-Camcorder

PXW-X500, PMW-500 ¹⁾

HD-Farbkamera

HXC-D70 ²⁾

1) Zur Benutzung des Suchers mit dem PMW-500 ist auf dem Camcorder eine Firmwareversion ab Version 1.10 erforderlich. 2) Um den Sucher an der HXC-D70 zu befestigen, muss auf der Kamera die Firmware-Version 1.21 oder höher installiert sein.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN. - SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Das in dieser Anleitung enthaltene Material besteht aus Informationen, die Eigentum der Sony Corporation sind, und ausschließlich zum Gebrauch durch den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt sind. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen anderen Zweck als die Bedienung oder Wartung der in dieser Anleitung beschriebenen Ausrüstung ohne ausdrückliche schriftliche Erlaubnis der Sony Corporation.
