MANUALE UTENTE DRW-695 DENON

• DICHIARAZIONE DI CONFORMITÀ Dichiariamo con piena responsabilità che questo prodotto, al quale la nostra dichiarazione si riferisce, è conforme alle seguenti normative: EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3. In conformità con le condizioni delle direttive 73/23/EEC, 89/336/EEC e 93/68/EEC.

PRECAUZIONI PER L’INSTALLAZIONE Per consentire una buona dispersione del calore, lasciate uno spazio di almeno 10 cm tra le parti superiore, posteriore e laterali di quest’unità e le parete o gli altri componenti.

ITALIANO ESPAÑOL NEDERLANDS SVENSKA PORTUGUÊS Avvertimento: 1. Trattare con cura il cordone d’alimentazione. Non danneggiare o deformare il cordone d’alimentazione. Se danneggiato o deformato, potrebbe provocare un’elettroshock o un funzionare male nel suo uso. Quando lo si rimuove dalla presa a muro, essere sicuro di rimuoverlo tendendo l’attacco della presa, non togliendo il cordone direttamente. 2. Non aprire la piastra posteriore. Ció per evitare l’elettroshock. Se qualche problema accada, rivolgersi al vostro commerciante di DENON. 3. Non mettere niente dentro. Non mettere articoli di metallo nè versare liquido dentro il registratore a cassetta, altrimenti un’elettroshock o un funzionare male avrebbe luogo. Controllare che le parti seguenti si trovino imballate con l’apparecchio nella scatola di spedizione. (1) Istruzioni per l’uso …………………………1 (2) Cavo di connessione ………………………2 (3) Cavo con la spina mini …………………….1 (4) Lista delle stazioni di servizio……………..1

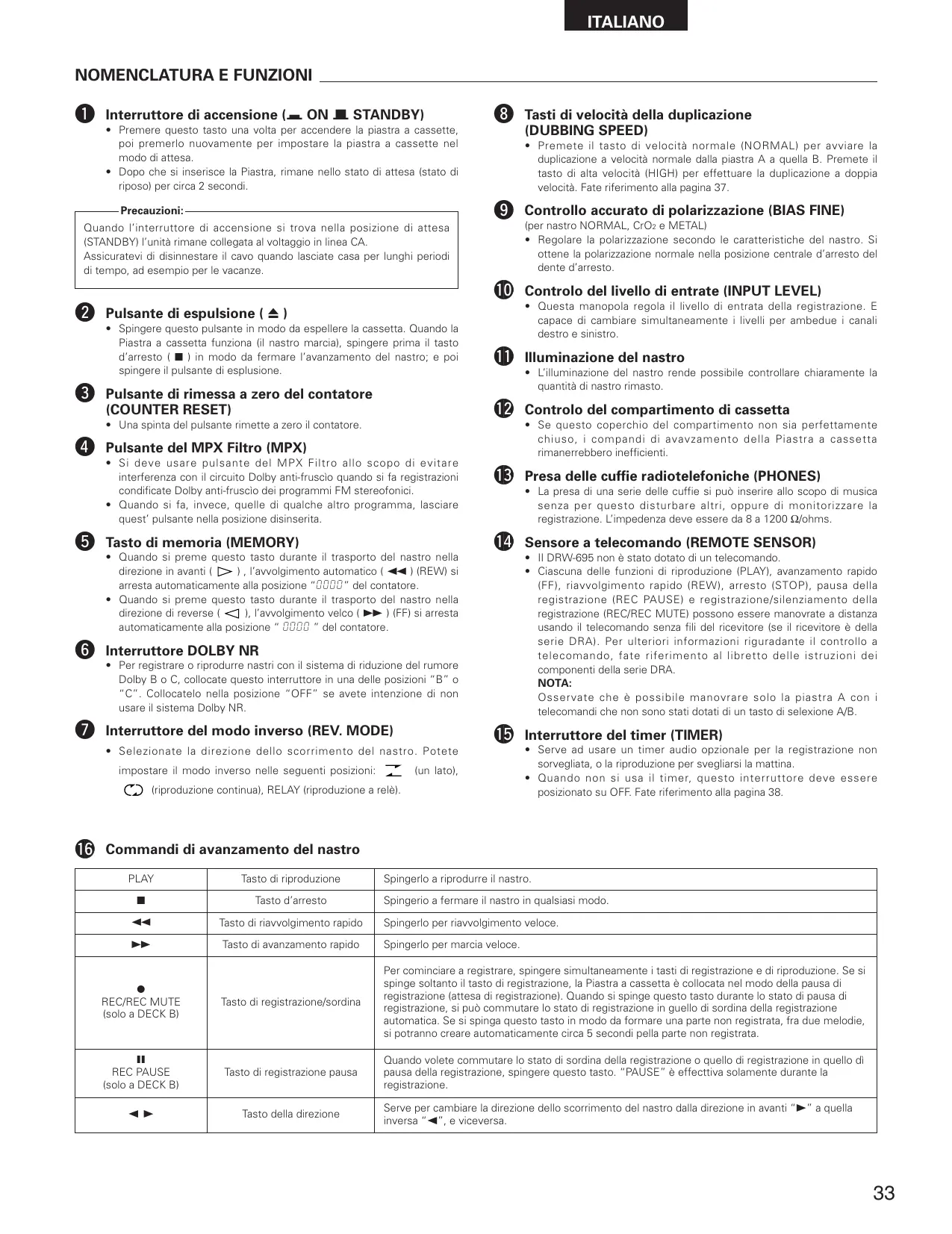

ITALIANO NOMENCLATURA E FUNZIONI

Interruttore di accensione (¢ ON £ STANDBY) • Premere questo tasto una volta per accendere la piastra a cassette, poi premerlo nuovamente per impostare la piastra a cassette nel modo di attesa. • Dopo che si inserisce la Piastra, rimane nello stato di attesa (stato di riposo) per circa 2 secondi. Precauzioni:

Quando l’interruttore di accensione si trova nella posizione di attesa (STANDBY) l’unità rimane collegata al voltaggio in linea CA. Assicuratevi di disinnestare il cavo quando lasciate casa per lunghi periodi di tempo, ad esempio per le vacanze.

• Spingere questo pulsante in modo da espellere la cassetta. Quando la Piastra a cassetta funziona (il nastro marcia), spingere prima il tasto d’arresto ( 2 ) in modo da fermare l’avanzamento del nastro; e poi spingere il pulsante di esplusione.

Pulsante di rimessa a zero del contatore (COUNTER RESET)

Controllo accurato di polarizzazione (BIAS FINE)

Controlo del livello di entrate (INPUT LEVEL)

Illuminazione del nastro

Controlo del compartimento di cassetta

Pulsante del MPX Filtro (MPX) • Si deve usare pulsante del MPX Filtro allo scopo di evitare interferenza con il circuito Dolby anti-fruscìo quando si fa registrazioni condificate Dolby anti-fruscìo dei programmi FM stereofonici. • Quando si fa, invece, quelle di qualche altro programma, lasciare quest’ pulsante nella posizione disinserita.

Tasto di memoria (MEMORY)

Interruttore DOLBY NR

Interruttore del modo inverso (REV. MODE)

• Quando si preme questo tasto durante il trasporto del nastro nella direzione in avanti ( ) , l’avvolgimento automatico ( 6 ) (REW) si arresta automaticamente alla posizione “‚‚‚‚” del contatore. • Quando si preme questo tasto durante il trasporto del nastro nella direzione di reverse ( ), l’avvolgimento velco ( 7 ) (FF) si arresta automaticamente alla posizione “ ‚‚‚‚ ” del contatore.

• Per registrare o riprodurre nastri con il sistema di riduzione del rumore Dolby B o C, collocate questo interruttore in una delle posizioni “B” o “C”. Collocatelo nella posizione “OFF” se avete intenzione di non usare il sistema Dolby NR.

• Selezionate la direzione dello scorrimento del nastro. Potete impostare il modo inverso nelle seguenti posizioni:

(riproduzione continua), RELAY (riproduzione a relè).

Tasti di velocità della duplicazione (DUBBING SPEED) • Premete il tasto di velocità normale (NORMAL) per avviare la duplicazione a velocità normale dalla piastra A a quella B. Premete il tasto di alta velocità (HIGH) per effettuare la duplicazione a doppia velocità. Fate riferimento alla pagina 37.

Pulsante di espulsione ( 5 )

• Una spinta del pulsante rimette a zero il contatore.

(per nastro NORMAL, CrO2 e METAL) • Regolare la polarizzazione secondo le caratteristiche del nastro. Si ottene la polarizzazione normale nella posizione centrale d’arresto del dente d’arresto.

• Questa manopola regola il livello di entrata della registrazione. E capace di cambiare simultaneamente i livelli per ambedue i canali destro e sinistro.

• L’illuminazione del nastro rende possibile controllare chiaramente la quantità di nastro rimasto.

• Se questo coperchio del compartimento non sia perfettamente chiuso, i compandi di avavzamento della Piastra a cassetta rimanerrebbero inefficienti.

• La presa di una serie delle cuffie si può inserire allo scopo di musica senza per questo disturbare altri, oppure di monitorizzare la registrazione. L’impedenza deve essere da 8 a 1200 Ω/ohms.

• II DRW-695 non è stato dotato di un telecomando. • Ciascuna delle funzioni di riproduzione (PLAY), avanzamento rapido (FF), riavvolgimento rapido (REW), arresto (STOP), pausa della registrazione (REC PAUSE) e registrazione/silenziamento della registrazione (REC/REC MUTE) possono essere manovrate a distanza usando il telecomando senza fili del ricevitore (se il ricevitore è della serie DRA). Per ulteriori informazioni riguradante il controllo a telecomando, fate riferimento al libretto delle istruzioni dei componenti della serie DRA. NOTA: Osservate che è possibile manovrare solo la piastra A con i telecomandi che non sono stati dotati di un tasto di selexione A/B.

• Serve ad usare un timer audio opzionale per la registrazione non sorvegliata, o la riproduzione per svegliarsi la mattina. • Quando non si usa il timer, questo interruttore deve essere posizionato su OFF. Fate riferimento alla pagina 38.

Commandi di avanzamento del nastro

PLAY Tasto di riproduzione

Spingerlo a riprodurre il nastro.

Tasto di riavvolgimento rapido

Tasto di avanzamento rapido

Spingerlo per marcia veloce.

Tasto di registrazione/sordina

Per cominciare a registrare, spingere simultaneamente i tasti di registrazione e di riproduzione. Se si spinge soltanto il tasto di registrazione, la Piastra a cassetta è collocata nel modo della pausa di registrazione (attesa di registrazione). Quando si spinge questo tasto durante lo stato di pausa di registrazione, si può commutare lo stato di registrazione in guello di sordina della registrazione automatica. Se si spinga questo tasto in modo da formare una parte non registrata, fra due melodie, si potranno creare automaticamente circa 5 secondi pella parte non registrata.

REC PAUSE (solo a DECK B)

Tasto di registrazione pausa

Quando volete commutare lo stato di sordina della registrazione o quello di registrazione in quello dì pausa della registrazione, spingere questo tasto. “PAUSE” è effecttiva solamente durante la registrazione.

Tasto della direzione

REC/REC MUTE (solo a DECK B)

Spingerio a fermare il nastro in qualsiasi modo. Spingerlo per riavvolgimento veloce.

Serve per cambiare la direzione dello scorrimento del nastro dalla direzione in avanti “1” a quella inversa “0”, e viceversa.

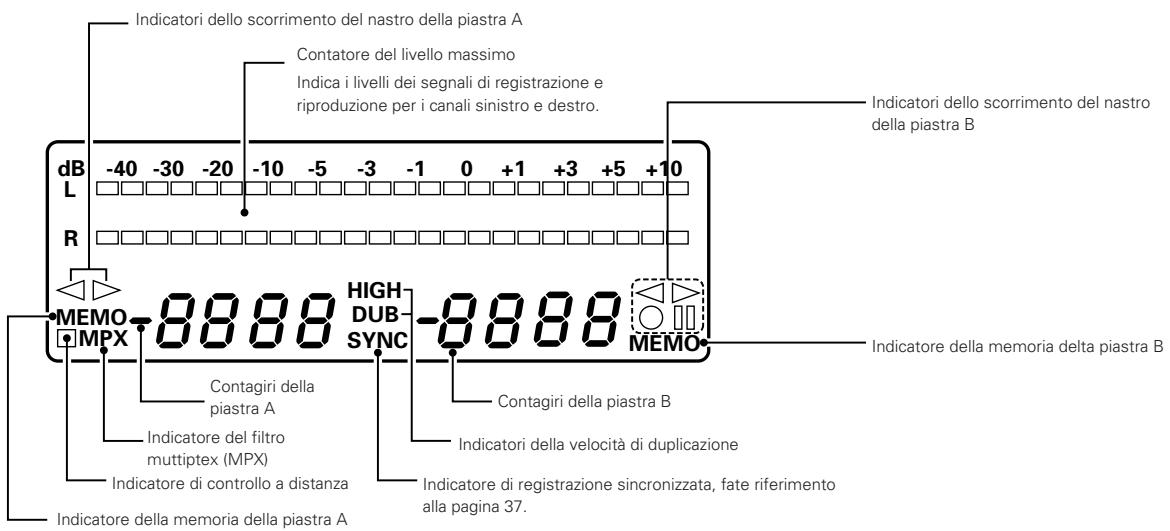

Display Gli indicatori con un numero fra parentesi accendono, spinto il corrispondente pulsante.

Indicatori dello scorrimento del nastro della piastra A Contatore del livello massimo Indica i livelli dei segnali di registrazione e riproduzione per i canali sinistro e destro.

dB -40 -30 -20 -10 L

Indicatori dello scorrimento del nastro della piastra B

R HIGH DUB SYNC MEMO MPX MEMO Contagiri della piastra A Indicatore del filtro muttiptex (MPX) Indicatore di controllo a distanza

Indicatore della memoria della piastra A Indicatore della memoria delta piastra B Contagiri della piastra B Indicatori della velocità di duplicazione Indicatore di registrazione sincronizzata, fate riferimento alla pagina 37.

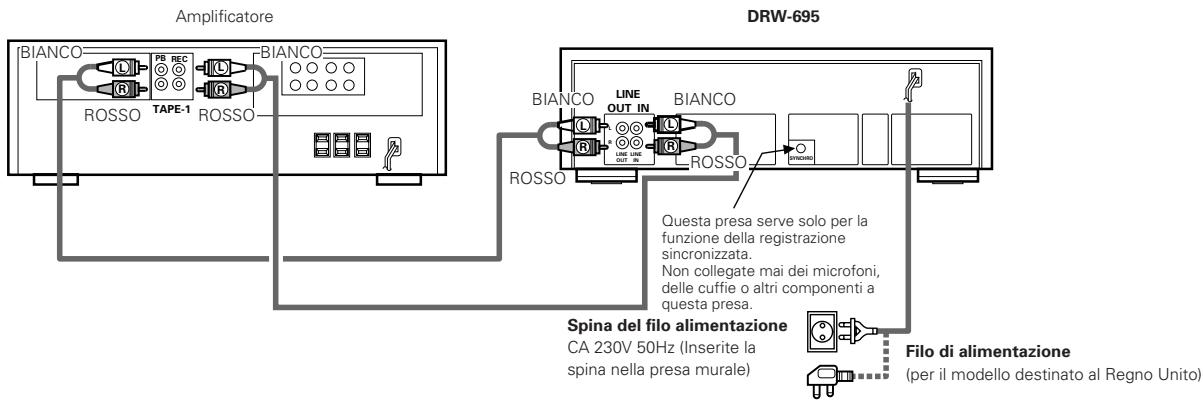

COLLEGAMENTO • Lasciare il vostro sistema intero (vi compreso questa piastra a cassetta) nella posizione “OFF” fino a quando si sono realizzati tutti i collegamenti tra la piastra ed altri componenti. Amplificatore

BIANCO L PB REC R ROSSO L R TAPE-1

BIANCO BIANCO ROSSO L R LINE OUT IN BIANCO L L R LINE LINE OUT IN R ROSSO SYNCHRO ROSSO Questa presa serve solo per la funzione della registrazione sincronizzata. Non collegate mai dei microfoni, delle cuffie o altri componenti a questa presa.

Spina del filo alimentazione CA 230V 50Hz (Inserite la spina nella presa murale)

2 Collegamento della piastra con un amplificatore • Prima di collegare il la piastra a cassetta con vostro amplificatore, è raccomandabile rileggere il manuale di istruzioni per il vostro amplificatore. • Usare le prese bianche per il canale sinistro e quelle rosse per quello destro. 2 Doppiaggio di nastro • Molti amplificatori e ricevitori stereofonici hanno gli insiemi del circuito di doppiaggio del nastro perchè si possa eseguire il doppiaggio del nastro tra due o più piastra a cassetta. Rileggere il manuale di istruzioni per il vostro amplificatore per quanto riguarda l’esplicazione dettagliata del modo d’operazione. 2 Collegamento delle cuffie radiofoniche Quando godete l’ascolto attraverso cuffie radiofoniche, inserire la spina delle vostre cuffie nella presa PHONES.

Filo di alimentazione (per il modello destinato al Regno Unito)

2 Precauzioni per montaggio Se la piastra a cassetta si colloca su/troppo vicino all’amplificatore, TV o sintonizzatore, ció potrebbe provocare un rumore (ronzio indotto) o interferenza di battimento (soprattutto durante la ricevimento a modulazione d’ampiezza. In ta caso, separate la piastra a cassetta da altri componenti oppure orientarne di nuovo la posizione. Avviso: Dopo aver collegato il filo di alimentazione dell’unità alla presa murale per la prima volta, si sentirà un suono meccanico quando l’interruttore di accensione viene collocato nella posizione “ON”. Questo suono proviene dal meccanismo della cassetta che entra nello stato operativo ed è del tutto normale. (Quando usate il terminale di uscita CA di un ricevitore o di un amplificatore, assicuratevi che sia una presa non commutabile (“UNSWITCHED”).)

ITALIANO RIPRODUZIONE • • • •

Le operazioni soprascritte sono uguali per le piastre A e B. Inserire in “ON” il vostro amplificatore o recevitore. Inserire l’interrupttore TAPE MONITOR sul vostro amplificatore o recevitore nella posizione TAPE. I numeri forniti nell’illustrazione qui sotto rappresentano l’ordine in cui bisogna effettuare l’operazione.

q Premete l’interruttore di accensione q nella posizione ON ( ¢ ). w Premete l’interruttore di espulsione EJECT ( 5 ) w per aprire il coperchio del vano cassetta !2. e Inserite la cassetta e chiudete il coperchio del vano cassetta !2. r Quando ascoltate un nastro che è stato registrato con il sistema di riduzione del rumore Dolby, collocate l’interruttore DOLBY NR y nella posizione corrispondente a quella usata per la registrazione del nastro. t Premete il tasto della dirczione dello scorrimento del nastro ( 0 1 ) !6 per selezionare la dirczione desiderata nel nastro. Direzione dello scorrimento del nastro

2 RIPRODUZIONE A RELE (riproduzione continua dei nastri inseriti nelle piastre A e B) • Inserite una cassetta nella piastra A ed una nella piastra B e collocate il tasto di Dolby NR nella posizione corretta. q Tasto del modo inverso (REVERSE MODE) collocato nella posizione “RELAY” u. w Per effettuare una riproduzione !6 continua di ambedue i lati i nastri. e Per far arrestare la riproduzione a relè, premete il tasto di arresto STOP ( 2 ) !6 della piastra in fase di riproduzione. • La riproduzione a relè riprodurrà i nastri inserite nelle piastre A e B continuamente per 5 cicli, dopodichè si arresterà la riproduzione. Quando commutate alla piastra A, dopo aver inixiato la riproduzione nella piastra B, il primo ciclo di riproduzione della piastra A conterà come il secondo ciclo. Il termine di 5 cicli sarà sempre al lato opposto il nastro inserito nella piastra B.

2 SISTEMA DI RICERCA DI MUSICALE Inverso

La ricerca musicale avverte gli spazi vuoti (di almeno quattro secondi) tra i brani per saltare in avanti dal brano attuale all’inizio di quello seguente o indietro all’inizio del brano attuale e continuare la riproduzione.

y Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del modo inverso (REVERSE MODE) u. Mode

Posizione dell’interruttore

Per ascoltare un lato soltanto Per effettuare una riproduzione ripetuta di ambedue i lati Per effettuare una riproduzione continua di ambedue i lati i nastri

u Premete il tasto di riproduzione PLAY !6 per far iniziare la riproduzione. i Premete il tasto di arresto ( 2 ) !6 per far arrestare la riproduzione. • Nel modo della riproduzione continua (il controllo del modo inverso (REVERSE MODE) collocato nella posizione ), la riproduzione di ambedue i lati del nastro sarà ripetuta 5 volte, dopodichè si arresterà automaticamente. • Nel caso in cui usate differenti tipi di riduzione del rumore Dolby per la registrazione e la riproduzione del nastro, la risposta di riproduzione sarà negativamente influita. • Quando spegnete la corrente durante lo scorrimento del nastro, potrebbe risultare impossibile espellere la cassetta premendo il tasto di espulsione EJECT ( 5 ). In tal caso, riaccendete la corrente nuovamente prima di premere il tasto di espulsione EJECT ( 5 ).

1. Per avanzare dal brano in corso all’inizio del brano seguente (CUE): Premete il tasto di riproduzione (PLAY) e, tenendolo abbassato, premete il tasto di avanzamento rapido ( 7 ) quando il nastro viaggia nella direzione in avanti ( ). Premete il tasto di riproduzione e, tenendolo abbassato, premete il tasto di riavvolgimento rapido ( 6 ) quando il nastro viaggia nella direzione all’indietro ( ). L’indicatore di trasporto del nastro lampeggia. La piastra salta il resto del brano in corso e automaticamente comincia la riproduzione dall’inizio del brano seguente. 2. Per ripetere la riproduzione dall’inizio del brano in corso: Premete il tasto di riproduzione (PLAY) e, tenendolo abbassato, premete il tasto di riavvolgimento rapido ( 6 ) quando il nastro viaggia nella direziono in avanti ( ). Premete il tasto di riproduzione (PLAY) e, tenendolo abbassato, premete il tasto di avanzamento rapido ( 7 ) quando il nastro viaggia nella direziono all’indietro ( ). L’indicatore di trasporto del nastro lampeggia. La piastra riavvolge il nastro fino all’inizio del brano in corso e riprende automaticamente la riproduzione da quel punto. Questa caratteristica e’ molto conveniente per ripetere la riproduzione del brano in corso.

Note sull’operazione di RICERCA MUSICALE: La funzione di ricerca opera avvertendo le sezioni non registrate relativamente lunghe (4~5 sec.) tra i brani del nastro. Essa potrebbe perció non operare nei casi seguenti: • Con i nastri di conversazioni in cui il discorso ha interruzioni. • Con i nastri in cui sono registrati dei lunghi pianissimi. • Con i nastri in cui ci sono lunghi intervalli di silenzio. • Con i nastri in cui gli spazi vuoti tra i brani contengono rumore. • Con in nastri in cui gli spazi vuoti tra i brani sono più corti di 4 secondi. • Se nelle vicinanze ci sono apparecchi elettrici in funzione, come un rasoio, trapano, frigorifero, ecc. • Riavvolgimento con suono (REV) all’inizio del programma oppure avanzamento con suono (CUE) alla fine del programma.

ITALIANO REGISTRAZIONE (DECK B Solamenbe) • •

Inserire in “ON” il componente d’alimentazione (sintonizzator e, amplificatore, ecc.) Inserire l’interrupttore TAPE MONITOR sul vostro amplificatore o recevitore nella posizione SOURCE.

q Premete l’interruttore di accensione q nella posizion ON ( ¢ ). w Inserite una cassetta w, !2. (Controllate che le linguette di prevenzione contro cancellazioni accidentali non siano state spezzate.) e Girate l’interruttore DOLBY NR nella posizione desiderata y e selezionate il tipo di Dolby NR più adatto alla registrazione. r Premete il tasto della direzione ( 0 1 ) !6 per selezionare la direzione dello scorrimento del nastro. t Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del modo inverso (REVERSE MODE) u. Mode

Posizione dell’interruttore

Per registare un lato soltanto Per registrare ambedue i lati continuarmente

y Premete il tasto di riproduzione/attenuazione della registrazione REC/REC MUTE ( 4 ) !6 per impostare il modo di pausa registrazione. L’indicatore 4 3 si illuminerà. u Regolate il livello della registrazione usando il controllo del livello di ingresso INPUT LEVEL !0 osservando il misuratore del livello di picco. i Premete il tasto di riproduzione !6 per avviare la registrazione. L’indicatore di riproduzione ( o ) e l’indicatore 4 si illumineranno durante la registrazione. o Premete il tasto di pausa durante la registrazione REC PAUSE ( 3 ) !6 per attivare il modo di pausa durante la registrazione. Premete i tasto di riproduzione !6 per continuare la registrazione. !0 Premete il tasto di arresto STOP ( 2 ) !6 per far arrestare la registrazione. Avvertimento: • Assicurarsi di premere il tasto di arresto STOP ( 2 ) per interrompere la registrazione prima di disattivare l’alimentazione o scollegare il cavo di alimentazione. • Curare non a concellare le registrazione importanti con svista. Si può evitare la cancellazione errata seguendo le seguenti misure: 1. Se si spinge la chiave PLAY mentre l’indicatore RECORD s’inserisce in “on”, il nasto sarà registrato. 2. Se si spingono simultaneamente le chiavi PLAY e ( 4 ) (REC/REC MUTE), it nastro sarà registrato. Il modo migliore per evitare cancellazioni accidentali, è spezzare le due linguette di prevenzione contro cancellazioni sul guscio della cassetta.

2 ESATTO LIVELLO DI REGISTRAZIONE L’altissimo livello di registrazione può saturare il nastro e provocare distorsione. Se, invece, questo livello è troppo basso, i passaggi piani saranno marcati dal rumore residuo. L’esatto livello di registrazione è il più importante fattore unico per realizzare le registrazioni ben equilibrate.

2 REGOLAZIONE DELLA POLARIZZAZIONE DI REGISTRAZIONE Per ottenere i migliori risultati di registrazione, sono indispensabili il montraggio durante la registrazione e il vostro proprio contfronto delle varie registrazioni. DRW-695 è dotato di un dispositivo di regolazione della polarizzazione in modo da aiutarvi a fissare l’esatta polarizzazione dei differenti tipi e marche di nastro di registrazione. Alla posizione centrale di fer mata, la polarizzazione normal del registratore a cassetta è fissata per i nastri COMUNE, CrO2 e METALLICO. Se la registrazione ottenuta in questa posizione ha il valore di frequenza troppo alto o troppo basso, si può ottenere miglior risultato modificando il controllo di regolazione della polarizzazione. Se le alte frequenze tendono ad aumentare (suoni a tono acuto), girare il cntrollo della polarizzazione nel senso antiorario in modo da diminuire la corrente di polarizzazione.

2 TASTO REC/REC SORDINA 1. Quando volete fare circa 5 secondi della parte non registrata dopo lo stato di egistrazione, spingere il tasto REC/REC MUTE ( 4 ) e il registratore creerà automaticamente circa 5 secondi della parte non registrata e rimarrà nello stato d’attesa della registrazione. 2. Allo scopo di creare crca 5 secondi della parte non registrata dopo lo stato d’attesa, spingere il tasto REC/REC MUTE ( 4 ), e il registratore entrerà nello stato di non-registrazione e creerà automaticamente circa 5 secondi della parte non registrata e rimarrà nello stato d’attesa. 3. Per cancellare la parte di non-registrazione (lo stato REC MUTE), spingere il tasto (REC PAUSE) e il registratore cancellerà lo stato di non-registrazione e rimarrà nello stato d‘attesa. 4. Per prolungare lo stato di non-registrazione (lo stato REC MUTE) per ulteriori 5 secondi o più, spingere il tasto REC/REC MUTE ( 4 ), e la parte non registrate sarà automaticamente prolungata per altri 5 secondi.

2 REGOLAZIONE DEL DIMMER Nel modello DRW-695. la luminosità del display può essere regolata in sette passi. Per rendere il display più chiara, premete il tasto di avanzamento rapido ( 7 ) della piastra B, mantenendo premuto il tasto STOP (arresto) della piastra B. Per rendere il display più sbiadita, premete il tasto di riavvolgimento rapido ( 6 ) mantenendo premuto il tasto STOP (arresto). Inizialmente, il display è impostato al livello massimo della luminosità.

ITALIANO DUPLICAZIONE (dalla piastra A alla piastra B) • •

Accendete l’amplificatore o il ricevitore. Collocate l’interruttore di controllo deol nastro dell’amplificatore o del ricevitore nella posizione TAPE.

q Premete l’interruttore di accensione q nella posizione ON ( ¢ ). w Inserite una cassetta da riprodurre nella piastra A e una da registrare nella piastra B w, !2. e Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del modo inverso (REVERSE MODE) u. Mode relè

Funzionamento La duplicazione sarà effettuata su un lato soltanto. La piastra si arresterà quando si arriva alla fine del nastro inserito nella piastra A o B. La direzione dello scorrimento del nastro sarà inversa in ciascuna piastra dopo l’arrivo della fine del nastro. (Questa funzione è molto utile per la duplicazione su un nastro dalla durata differente.)

RELAY Durante la duplicazione del lato rivolto verso di voi, la piastra che arriva alla fine del nastro per prima, aspetterà finchè non arrivi alla fine anche l’altro nastro, dopodichè la direzione di ambedue i nastri sarà inversa contemporaneamente. (A seconda del fabbricante, la durata dei nastri dello stesso tempo di registrazione può essere leggermente differente. L’attivazione di questo modo, vi permette di coordinare la registrazione dell’inizio del brano sul lato opposto del nastro.

r Per far iniziare la duplicazione a velocità normale, pèremete il tasto della duplicazione a velocità normale DUBBING SPEED NORMAL i. L’indicatore della duplicazione normale si illuminerà. Per far iniziare la duplicazione ad alta velocità, premete il tasto della duplicazione ad alta velocità DUBBING SPEED HIGH i. L’indicatore della duplicazione ad alta velocità DUB HIGH si illuminerà. t Premete il tasto di arresto (STOP) ( 2 ) !6 della piastra A o B per far arrestare la duplicazione. • Quando la piastra A si trova nel modo di riproduzione e la piastra B nel modo di arresto. Icattivazione del modo di pausa registrazione nella piastra B farà attivare il modo di pausa duplicazione. La duplicazione avrà quindi inizio premendo il tasto di riproduzione. • Durante a duplicazione, il livello di registrazione e il modo Dolby NR saranno uguali ai modi del nastro di riproduzione, indipendentemente dalla posizione del controllo INPUT LEVEL (livello dell’entrata) e del tasto DOLBY NR. • Se ascoltate un brano durante la duplicazione a velocità nor male l’interruttore DOLBY NR rimane spento anche se viene premuto. • Non si potrà ascoltare il suono di riproduzione durante la duplicazione ad alta velocità. • Potete usare il tasto di registrazione/silenziamento della registrazione (REC/REC MUTE) ( 4 ) e quello di pausa della registrazione (REC PAUSE) ( 3 ) durante la duplicazione a velocità normale. • Non potete usare altri tasti di quello di arresto (STOP) ( 2 ) durante la duplicazione ad alta velocità.

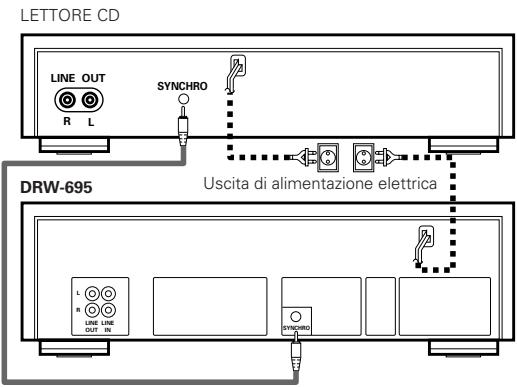

REGISTRAZIONE SINCRONIZZATA •

E’ possibile effettuare una registrazione sincronizzata se usate l’unità insieme ad un lettore CD della DENON dotato della funzione di registrazione sincronizzata. Collegamento della presa di registrazione sincronizzata (SYNCHRO) Collegate la presa di registrazione sincronizzata (SYNCHRO) con un lettore CD della DENON dotato di una presa di registrazione sincronizzata (SYNCHRO), quindi effettuate una registrazione sincronizzata. Usate il cavo di connessione in dotazione con la piastra a cassette. Accendete l’amplificatore o il ricevitore e il lettore CD. Collocate l’interruttore di monitoraggio del nastro del vostro amplificatore o ricevitore nella posizione che corrisponde alla sorgente.

q Inserite il nastro vergine nella piastra B e il disco da duplicare nel lettore CD. w Seguite le istruzioni sulla registrazione fornite alla pagina 36, impostate il modo Dolby NR, la direzione, il modo inverso e il livello di uscita. e Impostate il modo di arresto o quello di pausa nel lettore CD. r Premete contemporaneamente il tasto di registrazione/silenziamento della registrazione (REC/REC MUTE) ( 4 ) e il tasto di pausa della registrazione (REC PAUSE) ( 3 ). La piastra a cassette e il lettore CD entreranno automaticamente nel modo della registrazione sincronizzata. L’indicatore “SYNC” si illuminerà sulla piastra a cassette e il modo della registrazione sincronizzata verrà indicato sul lettore CD. (Per ulteriori informazioni, fate riferimento al libretto delle istruzioni del lettore CD.) t Per arrestare la registrazione sincronizzata, premere il tasto di arresto nella piastra B e quello di arresto nel lettore CD. Il modo della registrazione sincronizzata viene cancellato sia per la piastra a cassette che per il lettore CD. y Premete il tasto di arresto del lettore CD per arrestare la registrazione sincronizzata temporaneamente. Uno spazio vuoto di 5 secondi verrà inserito sul nastro, dopodichè verrà impostato il modo di pausa della registrazione. L’indicatore “SYNC” lampeggerà. Premete il tasto di riproduzione (PLAY) del lettore CD per riprendere la registrazione sincronizzata.

LETTORE CD LINE OUT R SYNCHRO L DRW-695

Uscita di alimentazione elettrica

L R LINE LINE OUT IN SYNCHRO Nota: • Nel caso in cui viene attivata la registrazione sincronizzata quando il lettore CD si trova in un modo differente da quello di arresto o di pausa oppure se non è stato inserito nessun disco, l’indicatore “SYNC” lampeggerà nella piastra a cassette e il modo di pausa della registrazione rimarrà attivato finchè sarà possibile effettuare la registrazione sincronizzata nel lettore CD. • Nel modo di registrazione sincronizzata, solo il tasto STOP (arresto) funziona nella piastra B. Avviso: • Non impostate il modo di registrazione sincronizzata nella piastra a cassette quando il lettore CD si trova nel modo di riproduzione. Inoltre, non spegnete la corrente della piastra a cassette o del lettore CD durante la registrazione sincronizzata, altrimenti potrebbero risultare delle malfunzioni. • Durante il montaggio usando le funzioni di montaggio del lettore CD, è molto importante selezionare un nastro che sia di una durata sufficiente per la registrazione. Per quanto riguarda le funzioni di montaggio del lettore CD, fate riferimento al libretto delle istruzioni del lettore CD.

ITALIANO FUNZIONAMENTO DEL CONTATORE CONTATORE DI NASTRO (1) Spingere il pulsante “REST” per rimettere il contatore a “ ‚‚‚‚ ”. (2) Quando si utilizzano le funzioni PLAY, FF, REW, la lettura cambierà per indicare la posizione d’indice. • Durante le operazioni di registrazione e riproduzione, il contatore serve a notare l'ubidizione dei programmi esistenti o le posizioni da cui si voglia cominciare a registrare. • La lettura di questo contatore non corrisponde a quella di ogni altro registratore a cassetta. (3) La piastra A e B si trova incorporato il proprio contatore.

FUNZIONE DI ARRESTO DELLA MEMORIA (MEMORY STOP) (1) Durante la registrazione o la riproduzione, la caratteristica di arresto della memoria può essere usata per individuare un punto particolare sul nastro. Premete il tasto di ripristino del contatore (COUNTER RESET) al punto desiderato. (2) Premete poi il tasto di memoria del contatore (COUNTER MEMORY) e l’indicatore di memoria (MEMO) si illumina. (3) Quando si preme il tasto di riavvolgimento rapido ( 6 ) durante il transporto del nastro in avanti (

) o il tasto di avanzamento rapido

( 7 ) durante il trasporto del nastro in reverse (

avvolge rapidamente all indietra (o in avanti) e si arresta automaticamente all indicazione “ ‚‚‚‚ ” del contatore. •

La precisione dell indicazione “ ‚‚‚‚ ” di arresto con la memoria MEMORY STOP è entro –5 conteggi (“ ‚‚‚‚ ” – “ direzione (

nella direzione di reverse ( •

) in avanti ed entro +5 conteggi (“ ‚‚‚‚ ” – “ ‚‚‚fi”) ). Dopo quest’operazione, ci vorranno

alcuni secondi per le operazioni di correzione. La funzione dell’arresto memorizzato funziona indipendentemente per le piaastre A e B in ambedue le direzioni

Avviso: Nel caso in cui l’arresto memorizzato fosse effettuato dopo l’avanzamento rapido o il riavvolgimento, il nastro potrebbe non arrestarsi nella posizione giusta.

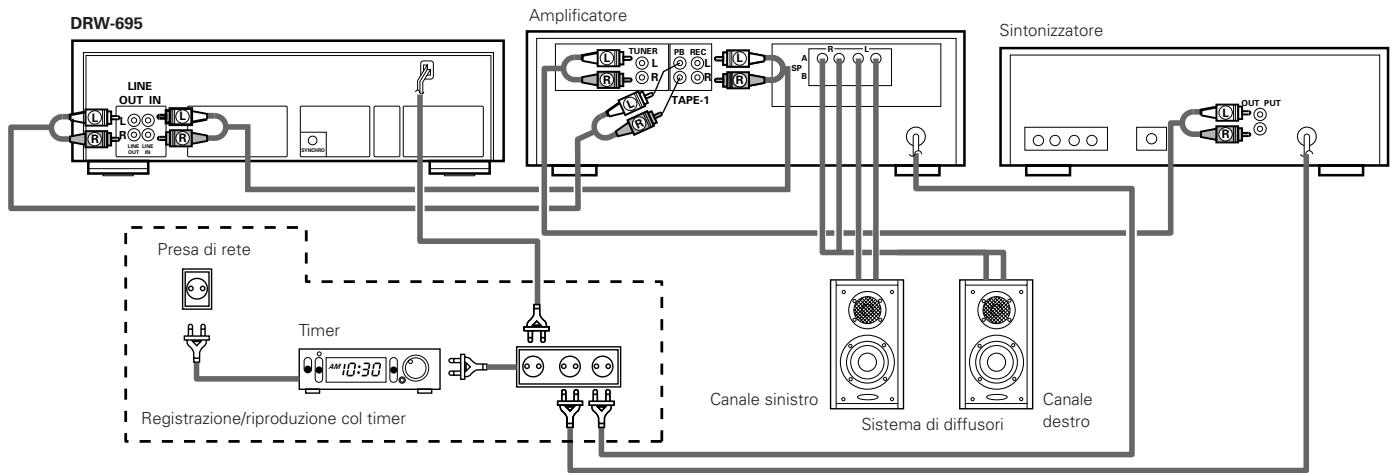

REGISTRAZIONE/RIPRODUZIONE COL TIMER La registrazione/riproduzione col timer è possibile usando qualsiasi timer audio disponibile sul mercato. Amplificatore

AM Canale sinistro Registrazione/riproduzione col timer

• Procedura di registrazione col timer 1. Accertarsi che i collegementi siano corretti, soprattutto quelli d’alimentazione della corrente. 2. Accendere tutti i componenti che si intende usare. 3. Sintonizzare la stazione desiderata con il sintonizzatore. 4. Caricare il nastro da registrare. (Accertarsi che la linguetta di prevenzione delle cancellazioni non sia spezzata; se lo è, coprire il foro con del nastro adesivo). 5. Regolare l’interruttore Dolby di riduzione del rumore sulla posizione appropriata. 6. Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del modo inverso (REVERSE MODE) u. 7. Accertarsi che l’interruttore di monitoraggio sia posizionato su SOURCE. 8. Regolare il livello d’ingresso della registrazione. 9. Selezionare la posizione di partenza del nastro. 10. Posizionare l’interruttore del timer (TIMER) su REC. 11. Regolare il timer audio sull’ora desiderata. Il timer audio stabilisce la corrente all’ora desiderata. * Con il procedimento sopra, la registrazione può essere effettuate col timer. All’ora prestabilita, la corrente si stabilisce e la trasmissione in FM viene registrata.

Sistema di diffusori

• Procedura di riproduzione col timer 1. Accertarsi che i collegamenti siano cor retti, soprattutto quelli d’alimentazione della corrente. 2. Accendere tutti i componenti che si intende usare. 3. Caricare il nastro registrato da riprodurre. 4. Regolare gli interruttori Dolby di riduzione del rumore sulle posizioni appropriate. 5. Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del modo inverso (REVERSE MODE) u. 6. Posizionare l’interruttore di monitoraggio dell’amplificatore su TAPE. 7. Premere il tasto di riproduzione ( 1 ) e riprodurre il nastro per regolare il livello di riproduzione. Premete il tasto di arresto (STOP) ( 2 ). 8. Posizionare l’nterruttore del timer (TIMER) su PLAY. 9. Regolare il timer audio sull’ora desiderata. Il timer audio stabilisce la corrente all’ora desiderate. * Con il procedimento sopra, la riproduzione può essere effettuata col timer. All’ora prestabilita, la corrente si stabilisce e la riproduzione comincia. Note: • Leggere le istruzioni di funzionamento del timer prima di usarlo. • Se non si desidera la registrazione o la riproduzione col timer, ricordarsi di posizionare l’interruttore del timer (TIMER) su OFF. • Usando un timer che permette le operazioni di accensione/spegnimento, la stessa ora di inizio del funzionamento col timer può essere usata per un numero illimitato di volte fino alla fine del nastro.

ITALIANO SINTOMI SPESSO SCAMBIATI PER GUASTI Accertare i seguenti punti prima di ritenere qualche guasto: 1. Tutti i collegamenti sono giusti? 2. Si sta operando il sistema precisamente in conformità con le istruzioni d’operazione? 3. Gli altoparlanti ed amplificatori funzionano presisamente? Se il registratore non ancora funziona giustamente, verificarlo di nuovo riferendosi al seguente elenco per verifica. Se i sintomi osservati non corrispondono all’elenco per verifica, vogliate rivolgervi al Vostro commerciante di DENON. Sintomi

Verificare il cordone d’alimentazione. Stringere il nastro con matita, ecc. Caricare cassetta giustamente. Sostituire la cassetta.

II nastro non marcia.

Il nastro non è registrato quando si spinge il pulsante di registrazione.

• Nessun nastro non è caricato. • L’aletta di prevenzione di cancellazione à rotta.

• Caricare cassetta. • Coprire il foro con nastro plastico.

• Teste, puleggia o cilindro di presa sono contaminati. • II nasto è avvolto troppo serratamenente.

Il suono è gorgheggiato o distorto.

II cordone d’alimentazione è in “off”. II nastro è slegato. La cassetta non è caricata giustamente. Cassetta difettosa.

• II livello d’entrata della registrazione è troppo alto. • II nastro è logoro ed ha “interruzioni”.

• Farlo marcia veloce o riavvolgerlo per allentare l’avvolgimento del nastro. • Regolare il livello d’entrata della registrazone. • Sostituire il nastro. • Sostituire il nastro. • Pulirli.

• II nastro è logoro. • Teste, puleggia o cilindro di presa sono contaminati. • Teste sono magnetizzate. • II livello d’entrata della registrazione è troppo basso.

Le alte frequenze (alti) sono accentuate.

• II tasto Dolby di riduzione del rumore è regolato in modo sbagliato.

• Regolare correttamente il tasto Dolby.

L’alta frequenza (suonia tono acuto) è persa.

• Teste sono contaiminate. • II nastro è logoro.

• Pulirle. • Sostituire il nastro.

Non si può smontare il nastro a cassetta.

• Se l’interruttore d’alimentazione s’inseriscein “off” nel modo sia della registrazione che della riproduzione, ed il dispositivo si trova allo stato di fermata, accade che non si possa smontare le casetta, quando si spinge il pulsante EJECT ( 5 ).

• Inserire in ON ( ¢ ) l’interruttore d‘alimentazione di nuovo, e poispingere la chiave di fermata ( 2 ). • Quindi, nel modo di fermata, spingere il pulsante EJECT ( 5 ) per smontare il nastro a cassetta.

• Smagnetizzarle. • Regolare il livello d’entrata della registrazione.

Piastra a cassetta stereo a 4-piste, 2 canali, verticale del nastro. Testine Testina di riproduzione x 1 Testina di registrazione/riproduzione x 1 Testina di cancellazione (doppia apertura al ferrite) x 1 Motori servomotore a corrente continua x 2 Velocità del nastro 4,8 cm/sec. Tempo della marcia veloce e del riavvolgi-mento del nastro circa 110 sec. con la cassetta C-60 Polarizzazione di registrazione circa 105 kHz Rapporto totale segnale/disturbo (a 3% del livello THD) con Dolby interrutore C inserito più di 74 dB (CCIR/ARM) Risposta totale di frequenza 20~17.000 Hz ±3 dB (con nastro metallico di –20 dB) Separazione di canale più di 40 dB (a 1 kHz) Wow (distorsione dovuta a non uniforme velocità di marcia) a Flutter (distorsione del suono) 0,08% WRMS, ±0,14% w. (massimo)

Potenza di entrata linea

Potenza di uscita linea

cuffia radiotelefonica Alimentazione elettrica Consumo Dimensioni Peso

80 mV (–20 dBm) al livello massimo di entrata impedenza di entrata: 50 kΩ /kohm squilibrata 775 mV (O dB) al livello massimo di uscita (con 47 kΩ /kohm di carico, 200 pwb/mm di livello registrato) 1,2 mW (impedenza ottima di carico: 8 Ω /ohm ~ 1,2 kΩ/kohm) 50 Hz compatibile, la tensione è indicata sull’etichetta di potenza nominale 14 W 434 (larghezza) x 135 (altezza) x263 (profondità) mm 4,0 kg

* Le norme in questione e lo stile di disegno sono sottoposti all’eventuale modifica per miglioramento. Prodotto sotto licenza dalla Dolby Laboratories. HX Pro estensione altezza proveniente da Bang and Olufsen. “Dolby”, “HX Pro” ed il simbolo doppia D sono marchi registrati de Laboratories.
