BEDIENUNGSANLEITUNG DRW-695 DENON

• ÜBEREINSTIMMUNGSERKLÄRUNG Wir erklären unter unserer Verantwortung, daß dieses Produkt, auf das sich diese Erklärung bezieht, den folgenden Standards entspricht: EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3. Entspricht den Verordnungen der Direktive 73/23/EEC, 89/336/EEC und 93/68/EEC.

SICHERHEITSMASSNAHMEN BEIM EINBAU

Lassen Sie zur Wärmeverteilung mindestens 10 cm Raum zwischen der Oberseite, der Rückseite und den Seiten des Gerätes und der Wand oder anderen Komponenten.

• Vermeiden Sie hohe Temperaturen. Beachten Sie, daß eine ausreichend Luftzirkulation gewährleistet wird, wenn das Gerät auf ein Regal gestellt wird.

• Gehen Sie vorsichtig mit dem Netzkabel um. Halten Sie das Kabel am Stecker, wenn Sie den Stecker herausziehen.

• Halten Sie das Gerät von Feuchtigkeit, Wasser und Staub fern.

• Wenn das Gerät eine längere Zeit nicht verwendet werden soll, trennen Sie das Netzkabel vom Netzstecker.
• Die Belüftungsöffnungen dürfen nicht verdeckt werden.

• Keine fremden Gegenstände in das Gerät kommen lassen.

• Lassen Sie das Gerät nicht mit Insektiziden, Benzin oder Verdünnungsmitteln in Berührung kommen.

• Versuchen Sie niemals das Gerät auseinander zu nehmen oder auf jegliche Art zu verändern.

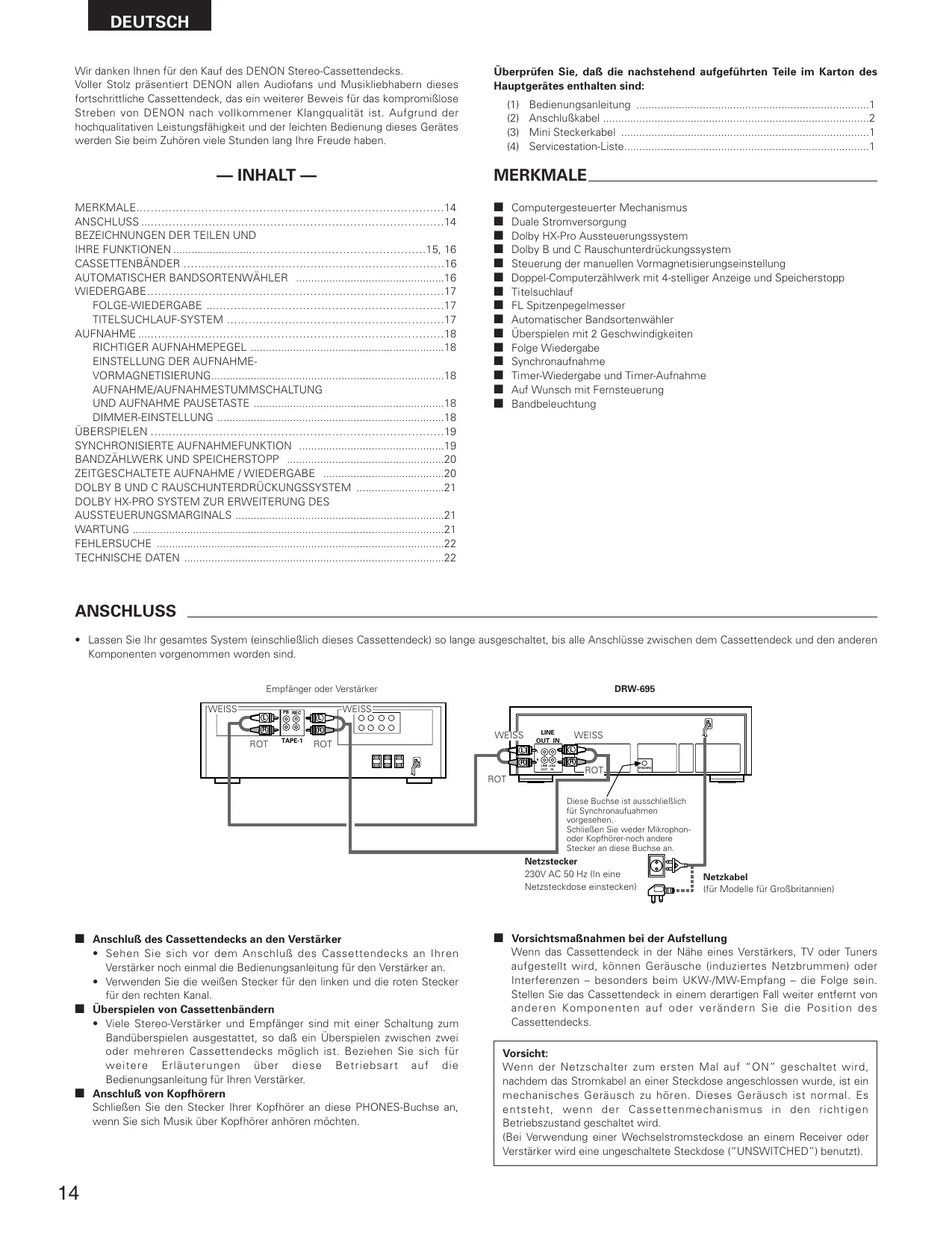

• DEUTSCH Wir danken Ihnen für den Kauf des DENON Stereo-Cassettendecks. Voller Stolz präsentiert DENON allen Audiofans und Musikliebhabern dieses fortschrittliche Cassettendeck, das ein weiterer Beweis für das kompromißlose Streben von DENON nach vollkommener Klangqualität ist. Aufgrund der hochqualitativen Leistungsfähigkeit und der leichten Bedienung dieses Gerätes werden Sie beim Zuhören viele Stunden lang Ihre Freude haben. — INHALT — Überprüfen Sie, daß die nachstehend aufgeführten Teile im Karton des Hauptgerätes enthalten sind: (1) (2) (3) (4) Bedienungsanleitung p. 1
• Anschlußkabel p. 2
• Mini Steckerkabel p. 1
• Servicestation-Liste MERKMALE MERKMALE.…………………………………………………………………………14 ANSCHLUSS ………………………………………………………………………14 p. 1

BEZEICHNUNGEN DER TEILEN UND

IHRE FUNKTIONEN ..........................…………………………………………15, 16 CASSETTENBÄNDER ………………………………………………………………16

AUFNAHME/AUFNAHMESTUMMSCHALTUNG

DOLBY HX-PRO SYSTEM ZUR ERWEITERUNG DES

Computergesteuerter Mechanismus Duale Stromversorgung Dolby HX-Pro Aussteuerungssystem Dolby B und C Rauschunterdrückungssystem Steuerung der manuellen Vormagnetisierungseinstellung Doppel-Computerzählwerk mit 4-stelliger Anzeige und Speicherstopp Titelsuchlauf FL Spitzenpegelmesser Automatischer Bandsortenwähler Überspielen mit 2 Geschwindigkeiten Folge Wiedergabe Synchronaufnahme Timer-Wiedergabe und Timer-Aufnahme Auf Wunsch mit Fernsteuerung Bandbeleuchtung ANSCHLUSS

• Lassen Sie Ihr gesamtes System (einschließlich dieses Cassettendeck) so lange ausgeschaltet, bis alle Anschlüsse zwischen dem Cassettendeck und den anderen Komponenten vorgenommen worden sind. DRW-695 Empfänger oder Verstärker WEISS

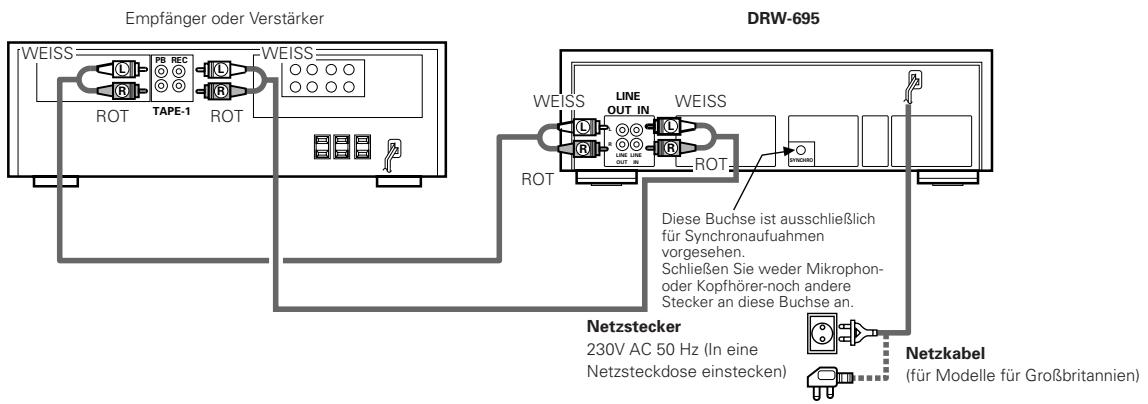

ROT SYNCHRO ROT Diese Buchse ist ausschließlich für Synchronaufuahmen vorgesehen. Schließen Sie weder Mikrophonoder Kopfhörer-noch andere Stecker an diese Buchse an. Netzstecker 230V AC 50 Hz (In eine Netzsteckdose einstecken) 2 Anschluß des Cassettendecks an den Verstärker

• Sehen Sie sich vor dem Anschluß des Cassettendecks an Ihren Verstärker noch einmal die Bedienungsanleitung für den Verstärker an.
• Verwenden Sie die weißen Stecker für den linken und die roten Stecker für den rechten Kanal. 2 Überspielen von Cassettenbändern
• Viele Stereo-Verstärker und Empfänger sind mit einer Schaltung zum Bandüberspielen ausgestattet, so daß ein Überspielen zwischen zwei oder mehreren Cassettendecks möglich ist. Beziehen Sie sich für weitere Erläuterungen über diese Betriebsart auf die Bedienungsanleitung für Ihren Verstärker. 2 Anschluß von Kopfhörern Schließen Sie den Stecker Ihrer Kopfhörer an diese PHONES-Buchse an, wenn Sie sich Musik über Kopfhörer anhören möchten.

Netzkabel (für Modelle für Großbritannien) 2 Vorsichtsmaßnahmen bei der Aufstellung Wenn das Cassettendeck in der Nähe eines Verstärkers, TV oder Tuners aufgestellt wird, können Geräusche (induziertes Netzbrummen) oder Interferenzen – besonders beim UKW-/MW-Empfang – die Folge sein. Stellen Sie das Cassettendeck in einem derartigen Fall weiter entfernt von anderen Komponenten auf oder verändern Sie die Position des Cassettendecks. Vorsicht: Wenn der Netzschalter zum ersten Mal auf “ON” geschaltet wird, nachdem das Stromkabel an einer Steckdose angeschlossen wurde, ist ein mechanisches Geräusch zu hören. Dieses Geräusch ist normal. Es entsteht, wenn der Cassettenmechanismus in den richtigen Betriebszustand geschaltet wird. (Bei Verwendung einer Wechselstromsteckdose an einem Receiver oder Verstärker wird eine ungeschaltete Steckdose (“UNSWITCHED”) benutzt). DEUTSCH

BEZEICHNUNGEN DER TEILEN UND IHRE FUNKTIONEN

Netzschalter (¢ ON £ STANDBY)

• Diese Taste drücken, um das Cassettendeck einzuschalten, dann erneut drücken, um das Cassettendeck in den Standby-Modus einzustellen.
• Das Cassettendeck bleibt für ca. 2 Sekunden, nach dem es eingeschaltet wurde, in Bereitschaftsposition. Vorsicht: Auch wenn der Netzschalter auf “STANDBY” steht, bleibt das Gerät an den Wechselstromkreis angeschlossen. Wenn Sie z. B. auf Urlaub gehen, achten Sie bitte darauf, daß das Netzkabel gezogen wird.

• Drücken Sie diese Taste, um den Cassettenfachdeckel zu öffnen. Wenn das Cassettenband läuft, drücken Sie zunächst die Stopptaste ( 2 ), um den Bandtransport zu stoppen, und betätigen Sie dann die Auswurftaste.

• Wenn Sie die NORMAL-Taste drücken, beginnt das Überspielen mit normaler Geschwindigkeit von Cassettendeck A auf Cassettendeck B. Wenn Sie die HIGH-Taste (Schnell) drücken, wird bei doppelter Geschwindigkeit überspielt. Sehen Sie Seite 19.

Eingangspegel-Regler (INPUT LEVEL)

Kopfhörerbuchse (PHONES)

Timer-Schalter (TIMER) MPX filter-Taste (MPX)

• Den MPX-Taste verwendet man, um bei Aufnahme von UKWStereoprogrammen Interferenz durch die Dolby Rauschverminderungs-Schaltung mit aktivierter Dolby-NR-Funktion zu verhindern.
• In allen anderen Fällen von Aufnahmen mit Dolby-NR-Funktion außer bei der Aufnahme von UKW-Sterosendungen läßt man den Taste in der “OFF” Stellung.

Zählwerk-Speichertaste (MEMORY)

Dolby NR-Schalter (DOLBY NR)

• Wenn diese Taste während des Bandlaufes in Vorlaufrichtung ( gedrückt wird, stoppt der Schnell-Rücklauf ( 6 ) automatisch, wenn das Bandzählwerk die Position “‚‚‚‚” erreicht hat.
• Wenn diese Taste während des Bandlaufes in Rücklaufrichtung ( gedrückt wird, stoppt der Schnell-Vorlauf ( 7 ) automatisch, wenn das Bandzählwerk die Position “ ‚‚‚‚ ” erreicht hat. Sehen Sie Seite

• Stellen Sie diesen Schalter für die Aufnahme oder Wiedergabe von Bändern, die mit dem Dolby-Rauschunterdrückungssystem B oder C aufgenommenen worden sind, auf “B” oder “C”.

Reverse-Modus-Schalter (REV. MODE)

• Wählen Sie die Bandtransportart aus. Die Reverse-betriebsart kann auf (eine Seite), (Dauerwiedergabe), RELAY (Relay Play) geschaltet werden. PLAY Wiedergabetaste (PLAY)

Schnellrücklauftaste (REW)

Schnellvorlauftaste (FF)

Regler für die Feineinstellung der Vormagnetisierung (BIAS FINE) (Für normale, Chrom- oder Metall-Cassettenbänder)

• Nehmen Sie mit diesem Regler die Feineinstellung der Vormagnetisierung vor. In der Mittelposition ist die StandardVormagnetisierung erreicht. Sehen Sie Seite 18. Bandzählwerk-Rückstelltaste (COUNTER RESET)
• Drücken Sie diese Taste, um das Bandzählwerk auf null zurückzustellen. Geschwindigkeitstasten für das Überspielen (DUBBING SPEED)

• Stellen Sie mit diesem Regler den Eingangspegel ein. Der Pegel beider Kanäle wird gleichermaßen von der Einstellung beeinflußt. Sehen Sie Seite 18.

• Durch die Bandbeleuchtung kann genau überprüft werden, wieviel Band noch verbleibt.

• Wenn der Cassettenfachdeckel nicht vollständig geschlossen ist, sind die Bandlauftasten nicht bedienbar.

• Für das Genießen von Musik, ohne dabei andere zu stören oder für das Mitanhören einer Aufnahme, kann an diese Buchse ein Paar Kopfhörer angeschlossen werden. Verwenden Sie Kopfhörer mit einer Nennimpedanz won 8 bis 1200 Ω/Ohm.

• Die Fernbedienung gehört nicht zum Lieferumfang de DRW-695.
• Über den drahtlosen Handapparat des Receivers (der DRA-Serie) können die Funktionen “PLAY, FF, REW, STOP, REC PAUSE und REC/REC MUTE” ferngesteuert werden. Nähere Einzelheiten können Sie in den Bedienungsanleitungen für die DRA-Seriengeräte nachlesen. HINWEIS: Beachten Sie, daß ausschließlich das A Deck mit Fernbedienungsgeräten ohne A/B Wahltaste ferngesteuert werden kann.

• Dieser Schalter ermöglicht zeitgeschalteten Betrieb für unbeaufsichtigte Aufnahme und Musikwecken.
• Außer für zeitgeschalteten Betrieb sollte der Schalter in Stellung OFF belassen werden. Sehen Sie Seite 20. Für die Wiedergabe drücken. Zum Stoppen des Cassettenbandes in jeder Betriebsart drücken. Für den Schnell-Rücklauf drücken. Für den Schnellvorlauf drücken. Aufnahme-/Stummschalttaste (RECORD/MUTE) Drücken Sie für den Aufnahmebeginn die Aufnahme-/Aufnahmestummschalt-Taste (REC/REC MUTE) ( 4 ) und die Wiedergabetaste gleichzeitig. Wenn Sie nur die Aufnahme-/AufnahmeStummschalt-Taste (REC/REC MUTE) ( 4 ) drücken, setzt sich das Gerät in die AufnahmePausenbetriebsart. Wenn Sie diese Taste aus der Aufnahme-Pausenbetriebsart heraus drücken, beginnt die automatische Aufnahme-Stummschaltung und eine Leerstelle von 5 Sekunden wird auf das Cassettenband mit aufgenommen. Sehen Sie Seite 18. Aufnahme-/Pausentaste (REC/PAUSE) Drücken Sie diese Taste, um die Aufnahme-Pausenbetriebsart von der Aufnahme- oder Aufnahme/Stummschaltbetriesart zu erreichen. Diese Taste kann nur während der Aufnahme betätigt werden. Sehen Sie Seite 18. Richtungstaste Ändert die Bandlaufrichtung von Vorlauf “1” zu Rücklauf “0”, und umgekehrt.

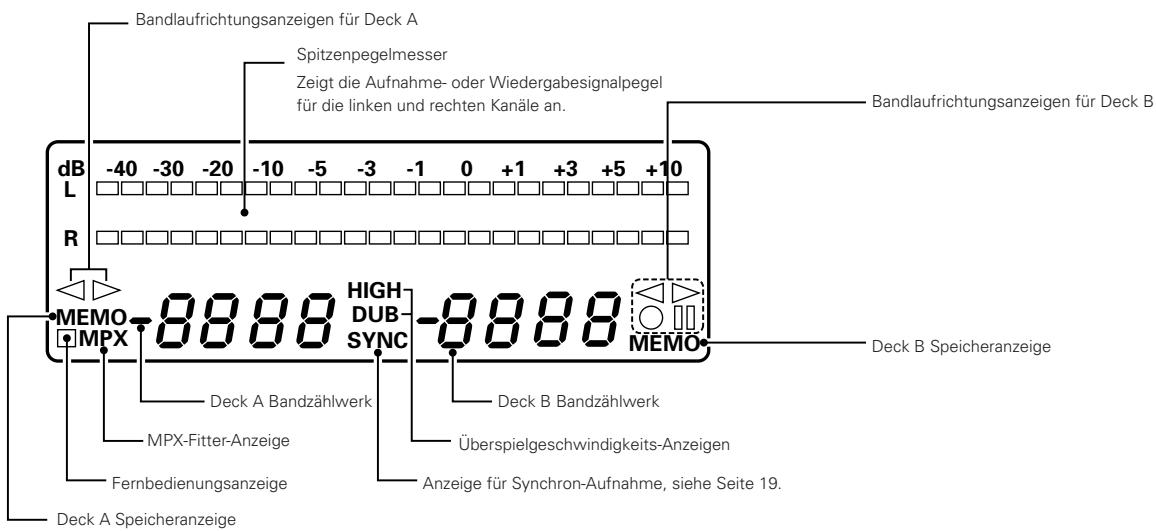

Anzeige Wenn die entsprechende Taste gedrückt wird, leuchten eingekreiste Nummern auf der Anzeige auf. Bandlaufrichtungsanzeigen für Deck A Spitzenpegelmesser Zeigt die Aufnahme- oder Wiedergabesignalpegel für die linken und rechten Kanäle an. dB -40 -30 -20 -10

Bandlaufrichtungsanzeigen für Deck B +5 +10

HIGH DUB SYNC MEMO MPX MEMO Deck A Bandzählwerk MPX-Fitter-Anzeige Fernbedienungsanzeige Deck B Speicheranzeige Deck B Bandzählwerk Überspielgeschwindigkeits-Anzeigen Anzeige für Synchron-Aufnahme, siehe Seite 19. Deck A Speicheranzeige CASSETTENBÄNDER 2 Vorsichtsmaßnahmen für die Handhabung von Cassettenbändern

• C-120 und C-150 Cassettenbänder C-120 und C-150-Cassetten haben ein sehr dünnes Band, das sich leicht um die Tonwellen und die Andruckrollen wickeln kann. Wir raten daher von der Benutzung solcher C-120 und C-150-Cassetten ab.

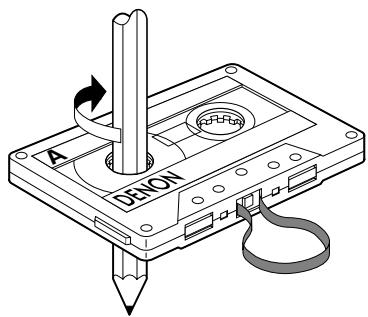

• Bandschlaufen Beseitigen Sie vor dem Einlegen eines Cassettenbandes alle Bandschlaufen mit einem Bleistift oder Ihrer Fingerspitze. Dadurch wird verhindert, daß sich das Band um die Tonwelle oder die Andruckrolle wickelt.

2 Vorsichtsmaßnahme für die Aufbewahrung von Cassettenbänder

• Bewahren Sie Cassettenbänder nicht an Orten auf, an denen Sie folgendem ausgesetzt sind:
• Extrem hoher Temperatur oder extremer Feuchtigkeit
• Außergewöhnlich viel Staub
• Direktem Sonnenlicht
• Magnetfeldern (in der Nähe von Fernsehgeräten oder Lautsprechern)
• Bewahren Sie Cassetten zur Vorbeugung von Bandschlaufen in Cassettenhüllen mit Spulstopps auf. 2 Schutz vor versehentlichem Löschen

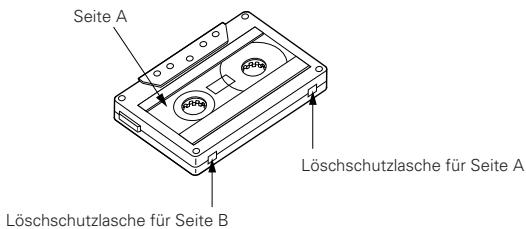

• Alle Cassetten haben für jede Seite Löschschutzlaschen. Um wertvolle Aufnahmen vor versehentlichem oder irrtümlichem Löschen zu schützen, entfernen Sie die Lasche für die entsprechende Seite mit einem Schraubenzieher oder einem anderen Werkzeug.
• Um auf ein Cassettenband aufnehmen zu können, dessen Löschschutzlaschen herausgebrochen sind, überkleben Sie die durch das Herausbrechen entstandenen Öffnungen mit Klebeband. Seite A Löschschutzlasche für Seite A Löschschutzlasche für Seite B

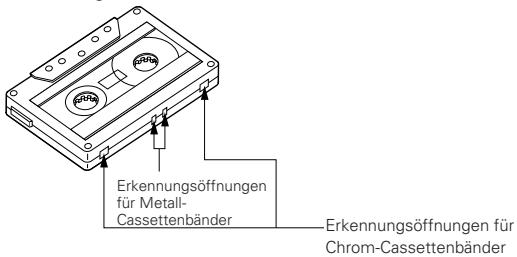

AUTOMATISCHER BANDSORTENWÄHLER

Dieses Stereo-Cassettendeck beinhaltet einen automatischen Bandsortenwähler, der automatisch die optimale Vormagnetisierung und Entzerrung für das zur Anwendung kommende Cassettenband auswählt. Dies wird durch die Erkennung der sich im Cassettengehäuse befindlichen Erkennungsöffnungen ermöglicht.

• Wenn eine Cassette ohne Erkennungsöffnungen zur Anwendung kommt, wird das Cassettendeck für die Verwendung herkömmlicher Cassettenbänder eingestellt. Erkennungsöffnungen für MetallCassettenbänder

Erkennungsöffnungen für Chrom-Cassettenbänder DEUTSCH WIEDERGABE

Die nachfolgend beschriebenen Bedienungen beziehen sich sowohl auf das Cassettendeck A als auch auf das Cassettendeck B. Schalten Sie Ihren Verstärker oder Empfänger ein. Stellen Sie den Cassettenband-Überwachungsschalter Ihres Verstärkers oder Empfängers auf die Position TAPE. Die in der nachfolgenden Abbildung zeigen die Reihenfolge auf, in der die Bedienungsschritte ausgeführt werden. q Drucken Sie den Netzschalter q auf die Position ON ( ¢ ). w Drücken Sie die Auswurftaste (EJECT) ( 5 ) w, um den Cassettenfachdeckel !2 zu öffnen. e Legen Sie das Cassettenband ein und schließen Sie den Cassettenfachdeckel !2. r Stellen Sie den DOLBY NR-Schalter y beim Anhören von Cassettenbändern auf die gleiche Position wie bei der Aufnahme des Bandes. DOLBY NR

t Drücken Sie die Richtungstaste ( 0 1 ) !6, um die Bandlaufrichtung auszuwählen. Bandlaufrichtung Anzeige Vorwärts Rückwärts y Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter (REVERSE MODE) u aus. RELAY REV. MODE Betriebsart Schalterposition Zum Anhören von nur einer Seite Für die wiederholte Wiedergabe beider Seiten Für die fortlanfende Wiedergabe beider Seiten und beider Decks RELAY u Drücken Sie die Wiedergabetaste PLAY !6, um mit der Wiedergabe zu beginnen. i Drücken Sie die Stopptaste ( 2 ) !6, um die Wiedergabe zu unterbrechen.

• Im Dauerwiedergabebetrieb (REVERSE MODE ist auf gestellt), wird die Wiedergabe beider Bandseiten 5 Mal wiederholt und anschließend automatisch gestoppt.
• Wenn für die Aufnahme und Wiedergabe verschiedene DolbyRauschunterdrückungssysteme verwendet werden, so wirkt sich dies negativ auf die Wiedergabe aus.
• Wenn der Netzanschluß während dem Bandtransport abgeschaltet wird, kann es passieren, daß es nicht möglich ist. die Cassette durch Betätigen der Auswurftaste (EJECT) ( 5 ) zu entfernen. Schalten Sie den Netzanschluß in diesem Falle wieder ein, bevor die Auswurftaste ( 5 ) gedrückt wird. 2 FOLGE-WIEDERGABE (fortlaufende Wiedergabe der in Cassettendeck A und B eingelegten Cassettenbänder)
• Legen Sie sowohl in das Cassettendeck A als auch in das Cassettendeck B ein Cassettenband ein und stellen Sie den Dolby NR-Taste auf die richtige Position. q Einstellung der REVERSE-Betriebsart auf “RELAY” u. w Drücken Sie die Wiedergabetaste !6 des Cassettendecks, dem Sie zuerst zuhören möchten. e Um die Folge-Wiedergabe zu stoppen, drücken Sie die Stopptaste (STOP) ( 2 ) !6 des gegenwärtig wiedergebenen Cassettendecks.
• Wird die Folge-Wiedergabe aktiviert, so werden die in Cassettendeck A und B eingelegten Cassettenbänder fünfmal nacheinander wiedergegeben. Danach stoppt dann die Wiedergabe. Wenn die Wiedergabe vom Cassettendeck B aus beginnt, so wird beim Schalten auf Cassettendeck A die erste Wiedergabe des in Deck A eingelegten Cassettenbandes als zweite Wiedergabe gezählt. Die fünfmalige Wiedergabe endet immer auf der entgegengesetzten Seite des in Cassettendeck B eingelegten Cassettenbandes. 2 TITELSUCHLAUF-SYSTEM Das Musiksuchsystem erkennt leere Abschnitte (von mindestens 4 Sekunden Länge) zwischen ausgewählten Titeln, um den Beginn ausgewählter Titel beim Vor- beziehungsweise Rücklauf ausfindig zu machen.

1. Um von dem aktuellen Titel zum Anfang des nächsten zu springen (CUE):

Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt und drücken Sie die Schnellvorlauf-Taste ( 7 ), wenn sich das Band vorwärts ( ) bewegt. Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt und drücken Sie die Schnellrücklauf-Taste ( 6 ), wenn sich das Band rückwärts ) bewegt. Die Cassetten-Transportanzeige blinkt. Das Deck überspringt den Rest des aktuellen Ti tels und setzt die Wiedergabe automatisch am Anfang des nächsten Titels fort.

2. Um die Wiedergabe vom Anfang des aktuellen Titels zu wiederholen:

Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt und drücken Sie die Schnellrücklauf-Taste ( 6 ), wenn sich das Band vorwärts ) bewegt. Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt und drücken Sie die Schnellvorlauf-Taste ( 7 ), wenn sich das Band rückwärts ( ) bewegt. Die Cassetten-Transportanzeige blinkt. Das Deck spult das Band an den Anfang des aktuellen Titels zurück und setzt die Wiedergabe automatisch fort. Das ist sehr vorteilhaft für die wiederholte Wiedergabe des aktuellen Titels. Hinweise zum Titelsuchlauf Die Suchlauf-Funktion arbeitet, indem vergleichsweise lange Leerstellen – von ca. 4 bis 5 Sekunden Länge – zwischen den einzelnen Musiktitetn erkannt werden. Daher arbeitet das System gegebenenfalls unter folgenden Umständen nicht ordnungsgemäß:

• Bei Aufnahmen mit sprachlichen Unterbrechungen oder Gesprächen.
• Aufnahmen mit langanhaltenden Klavierpassagen (sanft gespielte Musik).
• Aufnahmen mit langen Ruhepausen.
• Leerstellen mit einem hohen Geräuschpegel.
• Leerstellen sind kürzer als 4 Sekunden.
• Wenn sich in der Nähe dieses Gerätes geräuscherzeugende Einrichtungen wie elektrische Rasierer, Bohrmaschinen. Kühltruhen usw. befinden.
• Schneller Rücklauf mit Ton (REV) kurz nach Anfang des Programms oder schneller Vorlauf mit Ton (CUE) kurz vor Ende des Programms.

DEUTSCH AUFNAHME (nur Deck B)

Schalten Sie Ihren Verstarker oder Empfänger sowie die EingangsquellenKomponente ein. Stellen Sie den Cassettenband-Überwachungsschalter Ihres Verstärkers oder Empfängers auf die Position SOURCE. q Drücken Sie den Netzschalter q auf die Position ON ( ¢ ). w Legen Sie ein Cassettenband ein w, !2. (Überprüfen Sie, daß die Löschschutzlaschen des Cassettengehäuses nicht herausgebrochen sind.) e Stellen Sie den DOLBY NR-Schalter y auf die für die Aufnahme geeignete Position. DOLBY NR

2 EINSTELLUNG DER AUFNAHME-VORMAGNETISIERUNG

Um beste Aufnahmeergebnisse erzielen zu können, ist die Überwachung während der Aufnahme und der Vergleich verschiedener Aufnahmen nach Ihrer eigenen Beurteilung von wesentlicher Bedeutung. Der DRW-695 ist mit einem Vormagnetisierungsregler für die Feineinstellung (BIAS EINE) ausgestattet, um Ihnen bei der Einstellung der richtigen Vormagnetisierung für Cassettenbänder verschiedener Art und unterschiedlicher Fabrikate behilflich zu sein. Wenn sich der Regler in der Mittelposition befindet, so ist das Cassettendeck auf den BezugsVormagnetisierungspegel für normale, Chrom- und Metall-Cassettenbänder eingestellt. Hat die Aufnahme bei dieser Reglerstellung zu viel oder zu wenig Frequenzen, so können Sie durch Einstellung des Vormagnetisierungsreglers für die Feineinstellung (BIAS FINE) bessere Aufnahmeergebnisse erzielen.

BIAS FINE r Drücken Sie die Richtungstaste ( 0 1 ) !6, um die Bandlaufrichtung auszuwählen. t Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter (REVERSE MODE) u aus. Schalterposition Aufnahme auf nur eine Seite Fortlaufende Aufnahme auf beide Seiten oder RELAY y Drücken Sie die Aufnahme- /Aufnahme-Stummschalttaste (REC/REC MUTE) ( 4 ) !6, um das Gerät in Pausenbetriebsart zu setzen. Die 4 3Anzeige leuchtet auf. u Stellen Sie den Aufnahmepegel mit dem Eingangspegelregler (INPUT LEVEL) !0 ein, während Sie sich den Spitzenpegelmesser betrachten. i Drücken Sie die Wiedergabetaste !6, um mit der Aufnahme zu beginnen. Die Wiedergabeanzeige (PLAY) ( oder ) und die 4 -Anzeige leuchten während der Aufnahme. o Drücken Sie die Aufnahme-Pausentaste (REC PAUSE) ( 3 ) !6, um die Aufnahme zeitweilig zu unterbrechen. Drücken Sie die Wiedergabetaste !6, um die Aufnahme fortzusetzen. !0 Drücken Sie die STOP-Taste ( 2 ) !6, um die Aufnahme abzubrechen. Vorsicht:

• Drücken Sie unbedingt die Stopptaste ( 2 ), um die Aufnahme zu stoppen, bevor die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen wird.
• Achten Sie darauf, daß Sie keine wichtigen Aufnahmen aus Versehen löschen. Eine unbeabsichtigte Aufnahme findet unter nachfolgend aufgeführten Umständen statt:

1. Wenn die Wiedergabetaste gedrückt wird, während die 4 -Anzeige

leuchtet. 2. Wenn gleichzeitig die Wiedergabetaste und die Aufnahme- /AufnahmeStummschalttaste (REC/REC MUTE) ( 4 ) gedrückt werden. Am einfachsten verhindern Sie ein unbeabsichtigtes Löschen, indem Sie die Löschschutzlaschen des Cassettengehäuses herausbrechen. 2 RICHTIGER AUFNAHMEPEGEL Ein zu hoher Aufnahmepegel kann das Cassettenband sättigen und Verzerrungen verursachen. Auf der anderen Seite kann es bei einem zu niedrig eingestellten Aufnahmepegel bei sanften Musikpassagen zu Bandrauschen kommen. Ein richtig eingestellter Aufnahmepegel ist einfach der wichtigste Faktor für die Erstellung von gutbalancierten Aufnahmen. Richtlinien für einen maximalen Aufnahmepegel TYPE I (Normal) 0 dB Spitzenpegel TYPE II (Chrom) +1 dB Spitzenpegel TYPE IV (Metall) +3 dB Spitzenpegel Hinweis: Der optimale Aufnahmepegel differiert abhängig von der Eingangsquelle und der Art des verwendeten Cassettenbandes.

Wenn die hohen Frequenzen (Höhen) verstärkt werden solen, drehen Sie den Vormagnetisierungsregler für die Feineinstellung (BIAS FINE) entgegen des Uhrzeigersinns, um den Vormagnetisierungsstrom zu senken. Drehen Sie den Regler im Uhrzeigersinn, um den Vormagnetisierungsstrom zu erhöhen. Durch Anwendung dieses Reglers können Sie Cassettenbänder mit einem Frequenzgang aufnehmen, der Ihrem Geschmack perfekt entspricht. AUSGANGSPEGEL (dB) Betriebsart

Entgegen des Uhrzeigersinns Im Uhrzeigersinn FREQUENZ (Hz)

2 AUFNAHME/AUFNAHMESTUMMSCHALTUNG (REC/REC MUTE) UND

AUFNAHME PAUSENTASTE (REC PAUSE)

1. Aufnahme einer Leerstelle von 5 Sekunden Länge:

Drücken Sie die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC MUTE) ( 4 ). Eine 5 sekundenlange Leerstelle wird aufgenommen, und das Cassettendeck setzt sich in Aufnahmebereitschaft.

2. Aufnahme einer Leerstelle von 5 Sekunden, währ end sich das

Cassettendeck in Aufnahmebereitschaft befindet: Drücken Sie die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC MUTE) ( 4 ), während sich das Cassettendeck in Aufnahmebereitschaft befindet. Eine 5 sekundenlange Leerstelle wird aufgenommen und das Cassettendeck setzt sich erneut in Aufnahmebereitschaft.

3. Löschen der Aufnahme von Leerstellen:

Drücken Sie die Aufnahme-Pausentaste (REC PAUSE) ( 3 ). Die Aufnahme von Leerstellen wird gelöscht und das Cassettendeck setzt sich in Aufnahmebereitschaft.

4. Ausdehnen der Leerstelle um weitere 5 Sekunden:

Drücken Sie einfach die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC MUTE) ( 4 ). Die Leerstelle vergrößert sich um weitere 5 Sekunden. 2 DIMMER-EINSTELLUNG Beim DRW-695 kann die Helligkeit der Anzeige auf sieben verschiedene Stufen gestellt werden. Um die Anzeige heller zu machen, drücken Sie die Taste für den schnellen Vorlauf (fast forward) ( 7 ) am Cassettendeck B während Sie die STOPTaste des Cassettendecks B gedrückt halten. Um die Anzeige dunkler zu machen, drücken Sie die Taste für den schnellen Rücklauf (fast rewind) ( 6 ) während Sie die STOP-Taste gedrückt halten. Die Anzeige ist am Anfang auf die größte Helligkeit eingestellt. DEUTSCH ÜBERSPIELEN (von Cassettendeck A auf Cassettendeck B)

Schalten Sie den Verstärker oder Empfänger ein. Stellen Sie den Cassettenband-Überwachungsschalter Ihres Verstärkers oder Empfängers auf die Position TAPE. q Drücken Sie den Netzschalter q auf die Position ON ( ¢ ). w Legen Sie ein bespieltes Cassettenband in Cassettendeck A und ein unbespieltes Cassettenband für die Aufnahme in Cassettendeck B ein w, !2. e Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter (REVERSE MODE) u aus. RELAY REV. MODE Umkehr-Betriebsart Bedienung Es wird nur auf eine Seite aufgenommen. Die Cassettendecks stoppen, wenn entweder Cassettendeck A oder Cassettendeck B das Bandende erreicht hat. Die Bandlaufrichtung jedes Cassettendecks wird umgekehrt, wenn das Bandende erreicht ist. (Dies ist besonders nützlich, für das Überspielen auf ein Cassettenband mit unterschiedlicher Spieldauer). RELAY (FolgeWiedergabe) Während der Aufnahme auf die Ihnen zugewandte Seite, bleibt das Cassettendeck, das zuerst das Bandende erreicht, solange stehen, bis auch das andere Cassettendeck das Bandende erreichen konnte. Dann werden die Bandlaufrichtungen beider Cassettendecks umgekehrt. Abhängig vom Hersteller können Cassettenbänder mit gleicher Spieldauer unterschiedlich lang sein. Durch Einstellung dieser Betriebsart fangen beide Cassettenbänder gleichzeitig an. r Für das Überspielen mit normaler Geschwindigkeit, drücken Sie die Taste zum Überspielen mit normaler Geschwindigkeit (DUBBING SPEED NORMAL) i. Zu diesem Zeitpunkt leuchtet die DUB-Anzeige. Drücken Sie die Taste zum Überspielen mit Hoch-Geschwindigkeit (DUBBING SPEED HIGH) i, um das Schnell-Überspielen zu starten. Zu diesem Zeitpunkt leuchtet die HIGH-Anzeige. t Drücken Sie die Stopptaste ( 2 ) !6 des Cassettendecks A oder B, um das Überspielen abzubrechen.

• Wenn sich Cassettendeck A in der Wiedergabe-Betriebsart befindet und Cassettendeck B in Pausenzustand, so wird die Pausenbetriebsart des Überspielens bei normaler Geschwindigkeit aktiviert. Das Überspielen beginnt, wenn Sie die Wiedergabetaste drücken.
• Beim Aufnehmen sind, unabhängig von der Stellung des INPUT LEVELReglers (Eingangslautstärke) und der Taste DOLBY NR, die Aufnahmelautstärke und die DOLBY-Rauschunterdrückung genauso wie bei der abgespielten Cassette.
• Wenn während der Aufnahme bei normaler Geschwindigkeit der Wiedergabeton gehört wird, bleibt der DOLBY NR-Schalter ausgeschaltet, auch wenn er betätigt wird.
• Während des Überspielens mit Hoch-Geschwindigkeit kann der Ton nicht mitangehört werden.
• Die Aufnahme- /Aufnahme-Stummschalttaste (REC/REC MUTE) ( 4 ) und die Aufnahme-Pausentaste (REC PAUSE) ( 3 ) des Cassettendecks B können während des Überspielens betätigt werden.
• Während des Überspielens mit Hoch-Geschwindigkeit ist lediglich die STOP-Taste ( 2 ) bedienbar. SYNCHRONISIERTE AUFNAHMEFUNKTION

Mit einem für die Synchronaufnahme-Funktion ausgerüsteten CD-Spieler von DENON lassen sich gute Ergebnisse bei Synchronaufnahmen erzielen. Synchron-Buchsen (SYNCHRO) -Anschluß Verbinden Sie die Synchron-Buchse (SYNCHRO) mit einem CD-Spieler von DENON, der mit einer Synchron-Buchse (SYNCHRO) ausgestattet ist. Beginnen Sie anschließend mit der Synchronaufnahme. Verwenden Sie das mit diesem Cassettendeck mitgelieferte Verbindungskabel. Schalten Sie Ihren Verstärker oder Empfänger und den CD-Spieler ein. Stellen Sie den Band-Kontroll-Schalter Ihres Verstärkers oder Empfängers auf die Quellen-Position “Source”. q Legen Sie das Band, auf dem Sie aufnehmen möchten, in Deck B, bzw. die CD, auf der Sie aufnehmen möchten, in den CD-Spieler ein. w Stellen Sie unter Beachtung der Aufnahmeanleitungen auf Seite 18 den NR Dolby-Betrieb, die Bandrichtung, die Umkehr-Betriebsart und den Eingangspegel ein. e Schatten Sie den CD-Spieler in die Stop- oder Pause-Betriebsart. r Drücken Sie die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC MUTE) ( 4 ) und gleichzeitig die Aufnahme-Pausen-Taste (REC PAUSE) ( 3 ). Das Cassettendeck und der CD-Spieler werden dann automatisch auf Synchronaufnahmebetrieb eingestellt. Die “SYNC” Anzeige des Cassettendecks leuchtet und der Synchronaufnahmebetrieb wird auf dem CD-Spieler angezeigt. (Weitere Informationen können Sie der Bedienungsanleitung für Ihren CDSpieler entnehmen). t Um die Synchronaufnahme anzuhalten, drücken Sie die Stop-Taste am Cassettendeck B und die Stop-Taste am CD-Spieler. Die Synchronaufnahme-Betriebsart wird dann sowohl für das Cassettendeck als auch für den CD-Spieler aufgehoben. y Drücken Sie die Stop-Taste des CD-Spielers, um die Synchronaufnahme vorübergehend zu unterbrechen. Das Band wird 5 Sekunden lang nicht mehr überspielt; anschließend wird in die Aufnahmepause-Betriebsart geschaltet. Die “SYNC” Anzeige blinkt auf. Drücken Sie zur Fortsetzung der Synchronaufnahme die Wiedergabe-Taste (PLAY) des CD-Spielers. CD-SPIELER LINE OUT

LINE LINE OUT IN SYNCHRO Hinweis:

• Wenn Synchronaufnahmen eingeleitet werden und der CD-Spieler nicht in den Stop- oder Pausebetrieb geschaltet ist oder wenn keine CD eingelegt wurde, leuchtet die “SYNC” Anzeige des Cassettendecks und die Aufnahmepause-Betriebsart bleibt solange eingestellt, bis Synchronaufnahmen auf dem CD-Spieler möglich sind.
• Im Synchronaufnahme-Modus funktioniert nur die STOP-Taste am Cassettendeck B. Vorsicht:
• Schalten Sie das Cassettendeck nicht auf die SynchronaufnahmeBetriebsart, wenn der CD-Spieler im Wiedergabebetrieb arbeitet. Während einer Synchronaufnahme darf das Cassettendeck oder der CD-Spieler nicht ausgeschaltet werden, da sonst Betriebsstörungen auftreten können.
• Achten Sie bei der Bearbeitung darauf, daß die Aufnahmezeit des Bands ausreicht, wenn Sie die Edit-Funktionen des CD-Spielers benutzen. Weitere Informationen über die Edit-Funktionen des CD-Spielers finden Sie in der Bedienungsanleitung für Ihren CD-Spieler.

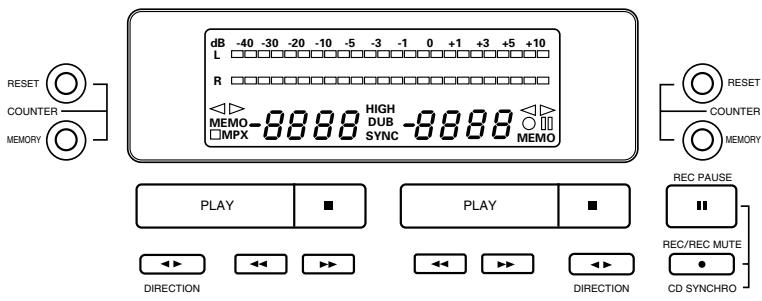

2) Speicherstopp-Betrieb (MEMO STOP)

(1) Während der Aufnahme beziehungsweise der Wiedergabe kann die Memory Stop-Funktion benutzt werden, um eine bestimmte Stelle des Bandes wiederzufinden. Betätigen Sie an der gewünschten Stelle die COUNTER RESET-Taste. (2) Betätigen Sie dann die COUNTER MEMORY-Taste. Die MEMO-Anzeige leuchtet auf. (3) Wenn die Schnellrücklauf-Taste ( 6 ) während des Bandlaufes in REC PAUSE PLAY Vorlaufrichtung ( PLAY

Rücklaufrichtung ( DIRECTION CD SYNCHRO DIRECTION ) betätigt wird, oder bei Betätigung der Schnellvorlauf-Taste ( 7 ) während des Bandlaufes in ), wird das Cassettenband schnell zurückgespult (oder vorgespult), bis die Bandzählwerk-Anzeige “ ‚‚‚‚ ” erreicht hat.

1) Betrieb des Bandzählwerks

(1) Zum Rückstellen des Bandzählwerks auf “ ‚‚‚‚ ” die Rückstelltaste (RESET) drücken. (2) Bei Verwendung der Funktionen Wiedergabe, Schnellvorlauf order Rücklauf zeigt der Zählerstand die jeweilige Bandposition an.

• Das Bandzählwerk ist eine praktische Einrichtung, mit der man bei Aufnahme oder Wiedergabe die Anfänge von aufgenommenen Stücken bzw. die Stelle, ab der die nächste Aufnahme starten soll, notieren kann.
• Das Zählformat dieses Bandzählwerks ist nicht mit dem anderer Decks kompatibel. (3) Cassettendeck A und Cassettendeck B verfügen über den Speicher ihrer eigenen Zählwerke. Die Speicherstopp-Funktion spult das Cassettenband bis zu –5Zähleinheiten in der Vorlaufrichtung ( ) (von “ ‚‚‚‚ ” auf “

) (von “ ‚‚‚‚ ” auf und bis zu +5-Zählraten in der Rücklaufrichtung ( “ ‚‚‚fi”) vor oder zurück. Anschließend werden mehrere Sekunden für

Korrekturmaßnahmen benötigt. Die Speicherstopp-Funktion arbeitet unabhängig in beide Richtungen für Cassettendeck A und Cassettendeck B. Vorsicht: Wenn die Speicherfunktion nach mehrmaligem Schnell-Vor- oder Rücklauf gestoppt wird, kann es vorkommen, daß das Band nicht an der richtigen Position anhält.

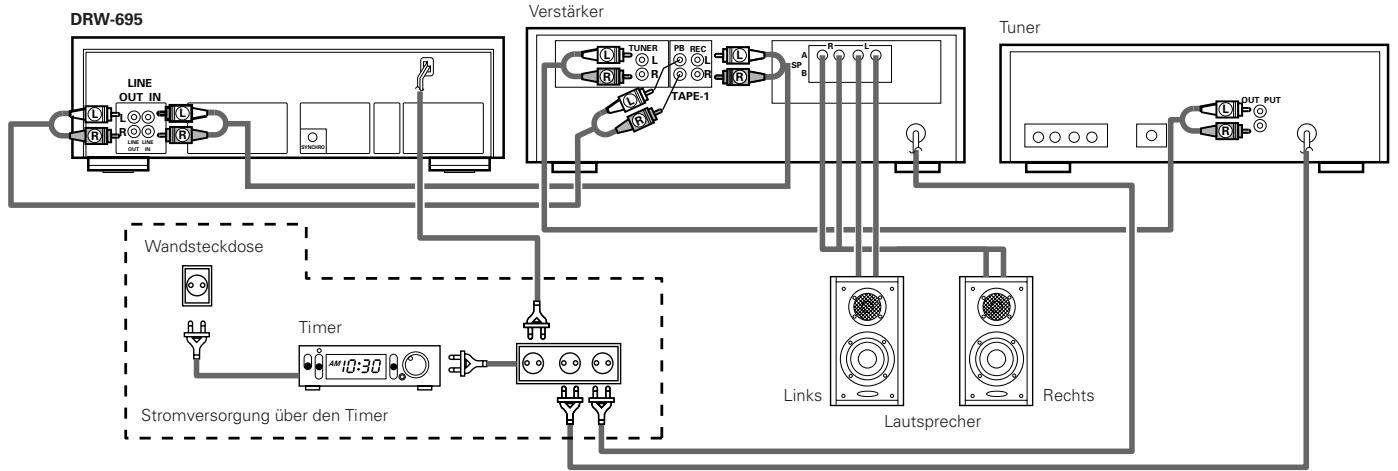

ZEITGESCHALTETE AUFNAHME/WIEDERGABE

Mit Hilfe eines im Handel erhältlichen Audio-Timers ist auch zeitgeschaltete Aufnahme und wiedergabe möglich. Verstärker DRW-695 Tuner

Links Stromversorgung über den Timer

• Timergeschaltete Aufnahme

1. Überzeugen Sie sich, daß alle Anschlüsse (insbesondere der Netzkabel)

korrekt ausgeführt sind.

2. Die Netzschalter aller beteiligten Komponenten einschalten.

3. Am Tuner den gewünschten Sender einstellen.

4. Die Cassette für die Aufnahme einsetzen (Darauf achten, daß die

Löschschutzlamelle nicht ausgebrochen ist. Gegebenenfalls die freigelegte Öffnung mit Klebeband überkleben.

5. Den Dolby-NR-Schalter wunschgemäß einstellen.

6. Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter

(REVERSE MODE) u aus.

7. Überzeugen Sie sich, daß der Monitorschalter auf

SOURCE gestellt ist.

8. Die Aufnahme mit dem Eingangspegelregler aussteuern.

9. Das Tonband zum gewünschten Startpunkt vorspulen.

10. Den Timerschalter (TIMER) auf die “REC” -Seite stellen.

11. Am Audio-Timer die Startzeit einstellen. Der Timer schaltet dann zur

gewählten Zeit die Stromversorgung ein.

• Die obigen Einstellungen ermöglichen unbeaufsichtigtes Mitschneiden von UKW-Programmen. Die Aufnahme startet, sobald der Timer zur eingestellten Zeit den Strom einschaltet.
• Timergeschaltete Wiedergabe

1. Überzeugen Sie sich. daß alle Anschlüsse (insbesondere der Netzkabel)

korrekt ausgeführt sind.

Die Netzschalter aller beteiligten Komponenten einschalten. Die abzuspielende Cassette einsetzen. Die für die Cassete geeignete Dolby-NR-Einstellung wählen. Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter (REVERSE MODE) u aus.

6. Den Monitorschalter des Verstärkers auf TAPE stellen.

7. Die Wiedergabe mit der PLAY-Taste ( 1 ) starten und die

Lautstärke passend einstellen.

Betätigen Sie die Stopp-Taste ( 2 ).

8. Den Timer-Schalter auf die “PLAY” -Seite stellen.

9. Am Audio-Timer die gewünschte Startzeit einstellen. Der Timer schaltet

dann zur gewählten Zeit die Stromversorgung ein.

• Die obigen Einstellungen ermöglichen timergeschaltetes Musikwecken. Die Wiedergabe startet, sobald der Timer zur eingestellten Zeit den Strom einschaltet. Hinweise:
• Vor der Benutzung eines Timers bitte dessen Bedienungsanleitung lesen.
• Vergessen Sie nicht, daß der Timer-Schalter außer für zeitgeschaltete Aufnahme oder Wiedergabe ausgeschaltet sein sollte (OFF).
• Wenn am Timer mehrere Ein-/Ausschalt-Zyklen programmierbar sind, kann der Betrieb über diesen bis zum Erreichen des Bandendes beliebig oft gestartet werden. DEUTSCH

DOLBY B UND C RAUSCHUNTERDRÜCKUNGSSYSTEM

2 Das Dolby Rauschunterdrückungssystem reduziert die von Natur aus bei Cassetten vorkommenden Hintergrundgeräusche (Bandlaufgeräusche) weitgehend. Dolby B NR das am meisten verbreitete System. Eine neuere Entwicklung jedoch ist das System Dolby C NR, das gegenüber Dolby B NR eine beteutende Verbesserung erfahren hat. 2 Band-Hintergrundgeräusche bestehen in erster Linie aus hohen Frequenzen, die besonders während sanfter Musikpassagen lästig sind. Das Dolby NR System erhöht den Pegel der leisen Mittel- und Hochfrequenzsignale während der Aufnahme und reduziert den Pegel dieser Signale bei der Wiedergabe um den gleichen Betrag. Als Ergebnis ist das Wiedergabesignal identisch mit der Original-Eingangsquelle, aber der Pegel der durch das Band erzeugten Hintergrundgeräusche wurde erheblich reduziert. 2 Das Arbeitsprinzip von Dolby C NR ist das gleiche wie von Dolby B NR, mit Ausnahme der Empfindlichkeitskurven für die Kodierung/Dekodierung. Der mit Dolby C NR erzielte Rauschunterdrückungseffekt liegt bei 20 dB, im Vergleich zu 10 dB mit Dolby B NR. Darüberhinaus wendet Dolby C NR eine Anti-Sättigungsnetzschaltung und eine spektrale Schrägstellschaltung an. Dadurch wird eine erhebliche Verbesserung des Dynamikbereiches der mittleren und hohen Frequenzen erreicht. DOLBY HX-PRO SYSTEM ZUR ERWEITERUNG DES AUSSTEUERUNGSMARGINALS Dieses Cassettendeck ist mit einem System zur Er weiterung des Austeuerungsmarginals ausgestattet. Da dieses System während der Aufnahme automatisch aktiviert wird, ist ein Schalten oder Einstellen nicht erforderlich. Dieses System ist für alle normalen, Chrom- und MetallCassettenbänder effektiv. Das Dolby HX-PRO System zur Erweiterung des Aussteuerungsmarginals arbeitet während der Aufnahme, um den Sättigungspegel im Höhenbereich zu erhöhen. Aus diesem Grund, werden die meisten der Höhenbereiche, die während der Aufnahme mit einem herkömmlichen Cassettendeck verzerrt wurden oder verlorengingen, mit dem neuen DENON Cassettendeck naturgetreu aufgenommen. Merkmale des Dolby HX-PRO Systems zur Er weiterung des Aussteuerungsmarginals (1) Die Leistung von normalen und Chrom-Cassettenbändern kann soweit verbessert werden, daß sie fast der mit Metallbändern erreichten Leistung entspricht. (2) Die Dynamiken in den hohen Bereichen werden erheblich verbessert. (3) Da während der Wiedergabe keine Dekodierung erforderlich ist, kann der verbesserte Klang von jedem beliebigen Cassettendeck aus genossen werden, einschließlich von tragbaren Spieler und Autoradiosystemen. (4) Die Funktion dieses Systems ist unabhängig davon, ob das Dolby B/C NR System aktiviert ist oder nicht. WARTUNG 2 Reinigung der Tonköpfe Nach längerem Gebrauch bilden sich Ablagerungen oder Staub auf den Tonköpfen, was eine Verschlechterung der Klangqualität zur Folge hat. Aus diesem Grunde sollte die in der Abbildung dargestellten Teile regelmäßig gereinigt werden. Befeuchten Sie ein Wattestäbchen mit einer Reinigungsflüssigkeit für Tonköpfe (wie Alkohol) und wischen Sie die Teile ab. 2 Reinigung der Andruckrolle und Tonwelle Wenn sich auf den Andruckrollen oder Tonwelten Staub ansammelt, wird der Bandtransport unstabil. Dies ist das Ergebnis des Rutschens während der Aufnahme oder Wiedergabe. Darüberhinaus kann das Cassettenband beschädigt werden, wenn es sich um die Tonwelle wickelt. Reinigen Sie diese Teile mit einem in Reinigungsflüssigkeit für Tonköpfe befeuchteten Wattestäbchen oder sanftem Tuch (wie Alkohol). Hinweis:

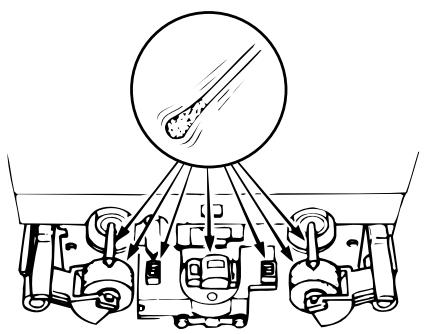

1. Einige im Handel erhältliche Reinigungscassetten haben eine starke

Scheuerwirkung und können die Tonköpfe zerkratzen. Verwenden Sie für die Reinigung immer Wattestäbchen an Stelle von Reinigungscassetten.

2. Da die Staubbildung auf den Tonköpfen bei der Verwendung von

Metallcassetten besonders stark ist, sollten die Tonköpfe öfter gereinigt werden, um den bestmöglichen Klang genießen zu können. 2 Entmagnetisierung der Tonköpfe Die Tonköpfe werden bei längerem Gebrauch, oder wenn sich stark magnetisierende Gegenstände in ihrer Nähe befinden, magnetisiert. Rauschen und Abfallen der Höhen sind die Folge. Im Extremfall werden sogar die Höhen auf vor-aufgenommenen Cassettenbändern gelöscht, an deren Stelle dann Geräusche zu hören sind. Daher sollten die Tonköpfe in regelmäßigen Abständen gereinigt werden (Tonkopf-Entmagnetisierer sind bei Ihrem Händler erhältlich). 2 Entmagnetisieren der Tonköpfe

1. Schalten Sie den Strom aus.

2. Schalten Sie den Entmagnetisierer ein, während er sich mindestens 30

cm entfernt von den Tonköpfen befindet. Bringen Sie den Entmagnetisierer in die Nähe der Tonköpfe und bewegen Sie ihn in kleinen Kreisen vier-oder fünfmal vor jedem Tonkopf. Achten Sie darauf, daß Sie dabei die Tonköpfe nicht berühren.

3. Langsam entfernen Sie den Entmagnetisierer und schatten ihn aus wann

er von den Tonköpfen durch einen Abstand von zum mindesten 30 cm.

DEUTSCH FEHLERSUCHE Überprüfen Sie zunächst folgende Punkte, bevor Sie den Schluß ziehen, daß Ihr Stereo-Cassettendeck nicht ordnungsgemäß arbeitet.

1. Wurden alle Anschlüsse richtig ausgeführt?

2. Arbeiten alle verwendeten System-Komponenten entsprechend ihrer Bedienungsanleitungen?

3. Arbeiten die Lautsprecher und der Verstärker/Empfänger richtig?

Wenn Ihr Cassettendeck nach wie vor nicht ordnungsgemäß arbeitet, überprüfen Sie die Punkte der nachfolgend aufgeführten Liste. Wenn die Ursache nicht in einem der genannten Punkte zu finden ist, kontaktieren Sie Ihren DENON-Händler. Symptom Abhilfe Ursache

• Das Netzkabel ist abgetrennt.
• Das Cassettenband ist lose. Das Cassettenband läuft nicht.
• Die Cassette wurde nicht richtig eingelegt.
• Die zur Anwendung gebrachte Cassette ist defekt. Die Aufnahme findet nicht statt, wenn die Aufnahme-/Aufnahme-Stummschalttaste (REC/REC MUTE) (4) gedrückt wird. Der Klang ist gewobbelt oder verzerrt.

• Überprüfen Sie das Netzkabel.
• Befestigen Sie das Cassettenband mit einem Bleistift o.ä.
• Legen Sie die Cassette richtig ein.
• Tauschen Sie die Cassette aus.

• Es wurde keine Cassette eingelegt.
• Die Löschschutzlaschen sind herausgebrochen.

• Legen Sie eine Cassette ein.
• Überkleben Sie die durch das Herausbrechen entstandenen Öffnungen mit Klebeband.

• Die Tonköpfe, die Tonwelle oder die Andruckrolle sind verschmutzt.
• Das Cassettenband ist zu fest aufgewickelt.

• Der Aufnahme-Eingangspegel ist zu hoch eingestellt.
• Das Cassettenband ist abgenutzt und hat “Signalausfälle”.

• Spulen Sie das Cassettenband schnell vor oder zurück, um es zu lösen.
• Stellen sie den Aufnahme-Eingangspegel ein.
• Tauschen Sie das Cassettenband aus.

• Tauschen Sie das Cassettenband aus.
• Reinigen Sie sie. Es treten außergewöhnliche Geräusche auf.

• Das Cassettenband ist abgenutzt.
• Die Tonköpfe, die Tonwelle oder die Andruckrolle sind verschmutzt.
• Die Tonköpfe sind magnetisiert.
• Der Aufnahme-Eingangspegel ist zu hoch eingestellt. Der Hochfrequenzbereich (Höhen) ist verstärkt.

• Der Dolby NR-Schalter wurde nicht richtig eingestellt.

• Stellen Sie den Dolby NR-Schalter auf die richtige Position. Der Hochfrequenzbereich verlorengegangen.

• Die Tonköpfe sind verschmutzt.
• Das Cassettenband ist abgenutzt.

• Tauschen Sie das Cassettenband aus.

• Wenn der Netzschalter entweder während der Aufnahme oder wähend Wiedergabe ausgeschaltet wird und das Gerät dann stoppt, kann es vorkommen, daß die Cassette selbst dann nicht herausgenommen werden kann, wenn Sie die Auswurftaste (EJECT) ( 5 ) gedrückt haben.

• Schalten Sie den Netzschalter noch einmal auf die Position ON ( ¢ ), und drücken Sie dann die STOP-Taste ( 2 ).
• Drücken Sie jetzt die Auswurftaste (EJECT) ( 5 ), um das Cassettenband auszuwerfen. Das Cassettenband herausgenommen werden. (Höhen) kann ist nicht

• Entmagnetisieren Sie die Tonköpfe.
• Stellen Sie den Aufnahme-Eingangspegel ein. TECHNISCHE DATEN Typ Tonköpfe Motoren Bandlaufgeschwindigkeit Schnellvorlauf-, Rücklauf-Zeit Aufnahme-Vormagnetisierung Gesamte Klirrverzerrung (bei 3% THD-Pegel) Gesamter Frequenzgang Kanaltrennung Gleichlaufschwankungen Vertikaler Bandeinlage, 4-spuriges 2-Kanal Stereo-Doppel-Cassettendeck Wiedergabekopf x 1 Aufnahme-/Wiedergabekopf x 1 Löschkopf (Ferritkopf mit zwei Spalten) x 1 Gleichstrom-Servomotor x 2 4,8 cm/Sek. Eingang LINE Ausgang LINE Kopfhörer (PHONES) Ca. 110 Sek. bei C-60-Cassettenbändern Ca. 105 kHz Stromversorgung Dolby C NR ein: mehr als 74 dB (CCIR/ARM) 20 ~ 17.000 Hz ±3 dB (bei –20 dB, Metall-Cassettenbändern) Mehr als 40 dB (bei 1 kHz) 0,08% WRMS, ±0,14% Spitze Stromaufnahme Abmessungen Gewicht 80 mV (–20 dBm) Eingangspegel maximal Eingangsimpedanz: 50 kΩ /kOhm nicht balanciert 775 mV (0 dB) Ausgangspegel maximal (mit (47 kΩ /kOhm Belastung, aufgenommener Pegel von 200 pwb/mm) 1,2 mW Ausgangspegel max. (optimale Belastungsimpedanz 8 Ω /Ohm ~ 1,2 kΩ/kOhm) 50 Hz, Spannung sind auf dem Leistungsaufkleber aufgeführt 14 W 434 (W) x 135 (H) x 263 (T) mm 4,0 kg

• Änderungen des Designs und der technischen Daten zum Zwecke der Verbesserung ohne vorherige Ankündigung vorbehalten. In Lizenz von Dolby Laboratories hergestellt. HX Pro headroom extension von Bang und Olufsen. “Dolby”, “HX Pro” und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

PAUSE D’ENREGISTREMENT (REC/REC MUTE ET REC PAUSE)

2 REGELING VAN DE HELDERHEID
