BRUKSANVISNING DRW-695 DENON

• ÖVERENSSTÄMMELSESINTYG Härmed intygas helt på eget ansvar att denna produkt, vilken detta intyg avser, uppfyller följande standarder: EN60065, EN55013, EN55020, EN61000-3-2 och EN61000-3-3. Enligt stadgarna i direktiv 73/23/EEC, 89/336/EEC och 93/68/EEC.

För god värmeavledning, bör du lämna ett utrymme på minst 10 cm ovanför, bakom och på sidorna av apparaten och väggen eller andra komponenter.

• Undvik höga temperaturer. Se till att det finns möjlighet till god värmeavledning vid montering i ett rack.

• Hantera nätkabeln varsamt. Håll i kabeln när den kopplas från el-uttaget.

• Utsätt inte apparaten för fukt, vatten och damm.

• Koppla ur nätkabeln om apparaten inte kommer att användas i lång tid.
• Täpp inte till ventilationsöppningarna.

• Se till att främmande föremål inte tränger in i apparaten.

• Se till att inte insektsmedel på spraybruk, bensen och thinner kommer i kontakt med apparatens hölje.

• Ta inte isär apparaten och försök inte bygga om den.

1. Behandla n ätsladden varsamt.

Var aktsam sa att nätsladden inte skadas eller deformeras. En skadad eller deformerad nästsladd kan orsaka elchock eller felfunktion under användning. Fatta alltid tag i kontaktpluggen och drag inte i sladden vid unkoppling fran vägguttaget.

2. Öppna inte apparathöljet.

Apparatens hölje far inte öppnas för risk av elchock. Kontakta din aterförsäljare för DENON vid problem med apparaten.

3. Se till att ingenting kommer in i apparaten.

Metallföremal eller vätske far into hama inuti apparaten. Detta kan medföra elchock eller felfunktuib. Kontrollera att följande, föruton huutom huvvudapperaten, finns med i kartongen. (1) Bruksanvisning ……………………………1 (2) Anslutningskable ……………………………2 (3) Kabel med minikontakter………………….1 (4) Förteckning över service ställen…………1 Precaução:

1. Manusele o cabo de alimentação cuidadosamente.

• Tryck in denna knapp vid uttagning av bandkassette. Under bandets gång (bandet transporteras) skall först stoppknappen ( 2 ) tryckas in för att stanna bandet. Tryck sedan på knappen EJECT.

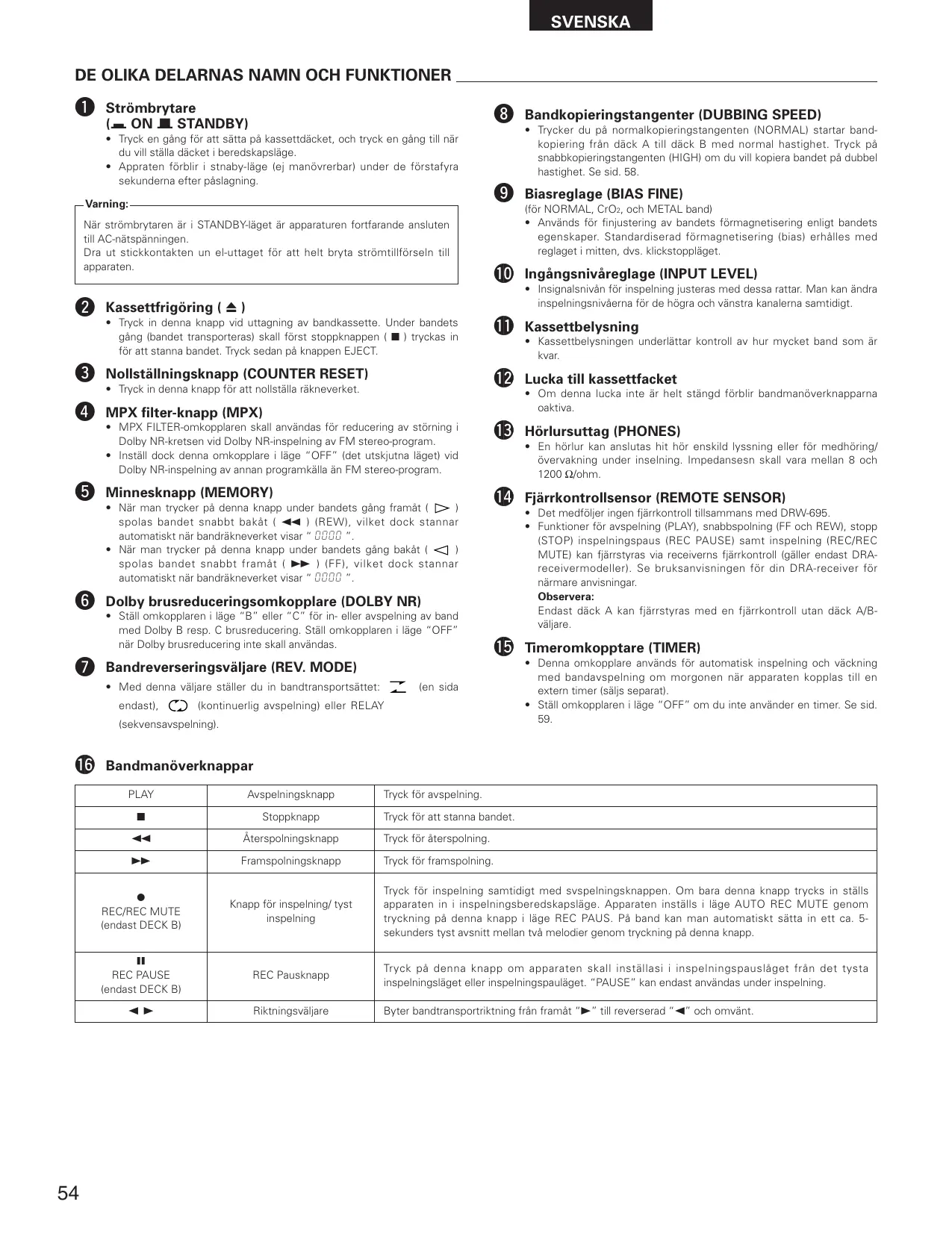

Kassettbelysning Nollställningsknapp (COUNTER RESET)

• MPX FILTER-omkopplaren skall användas för reducering av störning i Dolby NR-kretsen vid Dolby NR-inspelning av FM stereo-program.
• Inställ dock denna omkopplare i läge “OFF” (det utskjutna läget) vid Dolby NR-inspelning av annan programkälla än FM stereo-program.

Timeromkopptare (TIMER) Strömbrytare (¢ ON £ STANDBY)

• Tryck en gång för att sätta på kassettdäcket, och tryck en gång till när du vill ställa däcket i beredskapsläge.
• Appraten förblir i stnaby-läge (ej manövrerbar) under de förstafyra sekunderna efter påslagning. Varning: När strömbrytaren är i STANDBY-läget är apparaturen fortfarande ansluten till AC-nätspänningen. Dra ut stickkontakten un el-uttaget för att helt bryta strömtillförseln till apparaten.

• Tryck in denna knapp för att nollställa räkneverket. MPX filter-knapp (MPX)

• När man trycker på denna knapp under bandets gång framåt ( spolas bandet snabbt bakåt ( 6 ) (REW), vilket dock stannar automatiskt när bandräkneverket visar “ ‚‚‚‚ ”.
• När man trycker på denna knapp under bandets gång bakåt ( spolas bandet snabbt framåt ( 7 ) (FF), vilket dock stannar automatiskt när bandräkneverket visar “ ‚‚‚‚ ”. Dolby brusreduceringsomkopplare (DOLBY NR)
• Ställ omkopplaren i läge “B” eller “C” för in- eller avspelning av band med Dolby B resp. C brusreducering. Ställ omkopplaren i läge “OFF” när Dolby brusreducering inte skall användas. Bandreverseringsväljare (REV. MODE)
• Med denna väljare ställer du in bandtransportsättet: endast), (en sida (kontinuerlig avspelning) eller RELAY (sekvensavspelning).

(för NORMAL, CrO2, och METAL band)

• Används för finjustering av bandets förmagnetisering enligt bandets egenskaper. Standardiserad förmagnetisering (bias) erhålles med reglaget i mitten, dvs. klickstoppläget.

• Insignalsnivån för inspelning justeras med dessa rattar. Man kan ändra inspelningsnivåerna för de högra och vänstra kanalerna samtidigt.

• Kassettbelysningen underlättar kontroll av hur mycket band som är kvar.

• Om denna lucka inte är helt stängd förblir bandmanöverknapparna oaktiva.

• En hörlur kan anslutas hit hör enskild lyssning eller för medhöring/ övervakning under inselning. Impedansesn skall vara mellan 8 och 1200 Ω/ohm.

• Det medföljer ingen fjärrkontroll tillsammans med DRW-695.
• Funktioner för avspelning (PLAY), snabbspolning (FF och REW), stopp (STOP) inspelningspaus (REC PAUSE) samt inspelning (REC/REC MUTE) kan fjärrstyras via receiverns fjärrkontroll (gäller endast DRAreceivermodeller). Se bruksanvisningen för din DRA-receiver för närmare anvisningar. Observera: Endast däck A kan fjärrstyras med en fjärrkontroll utan däck A/Bväljare.

• Denna omkopplare används för automatisk inspelning och väckning med bandavspelning om morgonen när apparaten kopplas till en extern timer (säljs separat).
• Ställ omkopplaren i läge “OFF” om du inte använder en timer. Se sid.

Bandmanöverknappar PLAY Avspelningsknapp

Återspolningsknapp Tryck för återspolning.

Framspolningsknapp Tryck för framspolning. Tryck för avspelning. Tryck för att stanna bandet. Knapp för inspelning/ tyst inspelning Tryck för inspelning samtidigt med svspelningsknappen. Om bara denna knapp trycks in ställs apparaten in i inspelningsberedskapsläge. Apparaten inställs i läge AUTO REC MUTE genom tryckning på denna knapp i läge REC PAUS. På band kan man automatiskt sätta in ett ca. 5sekunders tyst avsnitt mellan två melodier genom tryckning på denna knapp. REC PAUSE (endast DECK B) REC Pausknapp Tryck på denna knapp om apparaten skall inställasi i inspelningspauslåget från det tysta inspelningsläget eller inspelningspauläget. “PAUSE” kan endast användas under inspelning.

Riktningsväljare Byter bandtransportriktning från framåt “1” till reverserad “0” och omvänt.

• Trycker du på normalkopieringstangenten (NORMAL) startar bandkopiering från däck A till däck B med normal hastighet. Tryck på snabbkopieringstangenten (HIGH) om du vill kopiera bandet på dubbel hastighet. Se sid. 58. SVENSKA

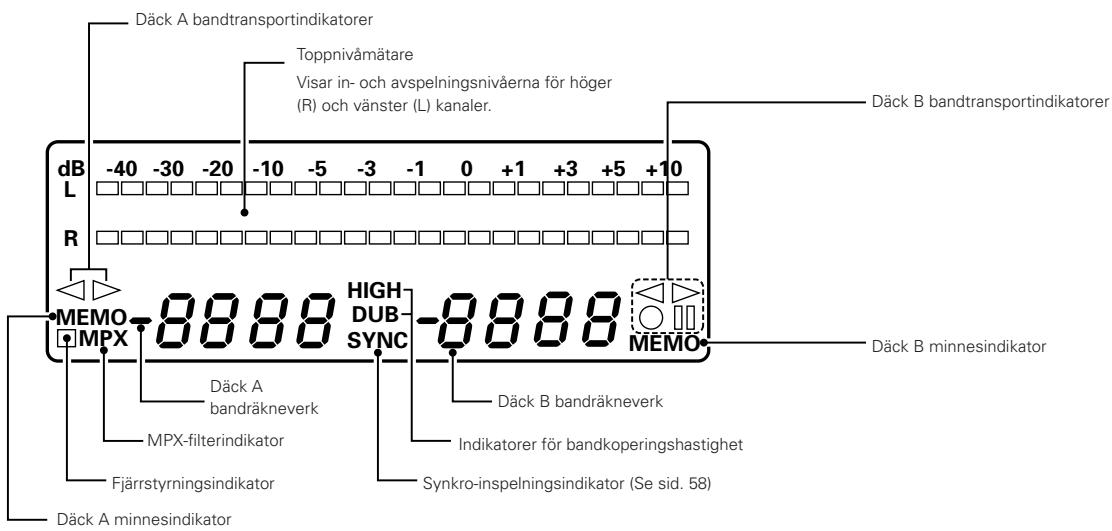

Display Indikatoerna med en inringad siffra lysar genom tryckning på de motsvarande knapparna. Däck A bandtransportindikatorer Toppnivåmätare Visar in- och avspelningsnivåerna för höger (R) och vänster (L) kanaler. dB -40 -30 -20 -10

HIGH DUB SYNC MEMO MPX MEMO Däck A bandräkneverk MPX-filterindikator Däck B minnesindikator Däck B bandräkneverk Indikatorer för bandkoperingshastighet Fjärrstyrningsindikator Synkro-inspelningsindikator (Se sid. 58) Däck A minnesindikator ANSLUTNING

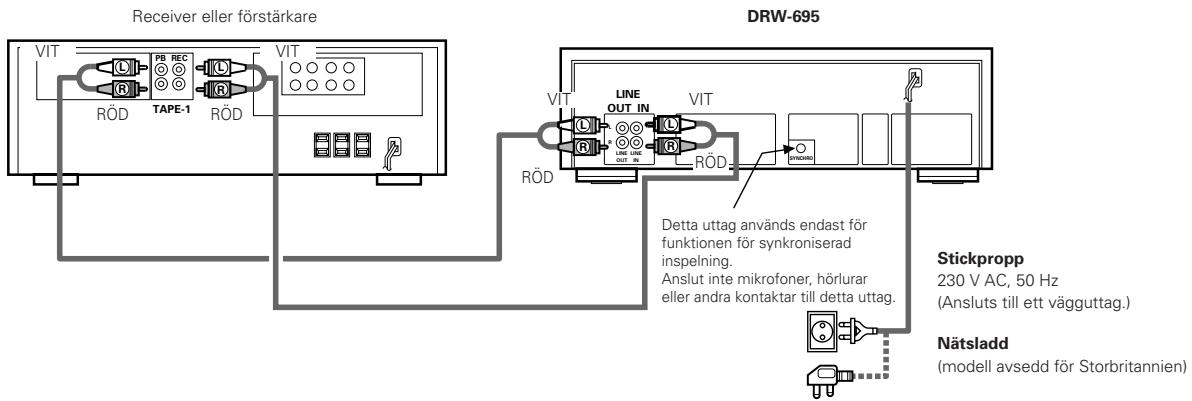

• Sätt inte på strämmen till audio-systemet (inklusive kassettbandspelardäcket) förrän alla anslutningar mellan kassettbandspelardäcket och komponenterna fullgiorts. Receiver eller förstärkare VIT

RÖD SYNCHRO RÖD Detta uttag används endast för funktionen för synkroniserad inspelning. Anslut inte mikrofoner, hörlurar eller andra kontaktar till detta uttag. Stickpropp 230 V AC, 50 Hz (Ansluts till ett vägguttag.) Nätsladd (modell avsedd för Storbritannien) 2 Anslutning av bandspelardäcket till en förstärkare

• Innan kassettbandspelardäcket ansluts till förstärkaren är det en good regel att först läsa igenom förstärkarens bruksanvisning.
• De vita pluggarna används för vänster (L) kanal och de röda för höger (R) kanal. 2 Bandkopiering
• Många stereoförstärkare och reciever har kretsar för bandkopiering så att kopiering kan utföras mellan två eller flera bandspelardäck; Läs igenom förstärkarens brucksanvisning om hur detta skall gå till för utförligare förklaring. 2 Anslutning av hörlur Skjut in hörlurspluggen i uttaget märkt PHONES vid enskild lyssning med en hörlur. 2 Observera vid installering Om kassettbandspelardäcket ställs upp för nära förstärkare eller tuner kan det medföra brus (induktionsbrum) eller svävningsinterferens (speciellt vid mottagning på AM-bandet). Öka i så fall avståndet mellan kassettbandspelardäcket och de andra komponenterna eller placera om dem i förhållande till varandra. Varning: Det hörs ett mekaniskt ljud första gången strömbytaren ställs i läge “ON” efter det att nätkabeln anslutits till nätet. Detta indikerar att kassettmekanismen frigjorts och är klar för användning. Detta ljud är normalt. (Vid anslutning till ett el-uttag bakpå en förstärkare eller receiver skall nätkabeln anslutas till ett icke-strömbrytarkopplat uttag märkt “UNSWITCHED”.)

Beskrivningen nedan gäller både däck A och däck B. Sätt på förstärkaren eller receivern. Sätt knappen TAPE MONITOR på förstärkaren eller recevern i läge TAPE. Nummerna på bilden nedan anger den i ordning i vilken stegen för manovreringen skall utföras. q Slå på ( ON ¢ ) strömbrytaren q. w Öppna kassettluckan !2 genom att trycka på uttagstangenten (EJECT) ( 5 ) e Lägg i en kassett och stäng kassettluckan !2. r Vid lyssning till ett band, som har spelats in med Dolby brusreducering, skall du ställa DOLBY NR-omkopplaren y i det läge som motsvarar den brusreduceringstyp som användes vid inspelningen. t Välj bandtransportriktning genom att trycka på banddriktningsvåljaren ( 0 1 ) !6. Bandtransportriktning Indikator Framåt Reverserad y Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall vändas när bandslutet nås. Läge Väljarens läge För att lyssna endast på en sida För repeterad avspelning av båda sidor För repeterad avspelning av båda sidor och kassetter. RELAY u Tryck på avspelningstangenten (PLAY) !6 för att sätta igång avspelningen. i Tryck på stopptangenten (STOP 2 ) !6 när du vilt avbryta avspelningen.

• När läget för kontinuerlig avspelning valts, dvs. reverseringsväljaren REVERSE MODE står i läget , upprepas avspelningen av båda bandsidor 5 gånger, och därefter avbryts avspelningen automatiskt.
• Dolby skilda inställningar på omkopplaren för Dolby brusreducering vid in- och avspelning försämras ljudåtergivningen vid avspelning betydligt.
• Om strömmen stängs av under pågående bandtransport kan det ibland vara omöjligt att ta ut kassetten när du trycker på uttagstangenten ( 5 ). Om detta inträffar skall du slå till strömmen först och sedan trycka på uttagstangenten ( 5 ).

2 SEKVENSAVSPELING (kontinuerlig avspelning av banden i däck A och däck B)

• Lägg kassettband i både däck A och B och ställ omkopplaren för Dolby brusreducering läge. q Reverseringsväljaren (REVERSE MODE) står i läget “RELAY” u. w Tryck på avspelningstangenten (PLAY) !6 för det däck du vill spela av först. e Tryck på stopptangenten (STOP 2 ) !6 för det däck som spelar för tillfället när du vill avbryta sekvensavspelningen.
• Vid sekvenspelning gäller att både däck A och B spellar växelvis 5 gånger, varefter avspelningen avbryts. När avspelningen startar från däck B och växlar till däck A räknas den första gången däck A spelar som den andra gången. Den femte sidan som spelas av kommer alltid att vara baksidan av bandet i däck B. 2 MUSIKSÖKNINGSSYSTEM Musiksökningssystemet avkänner de blanka sektionerna (de sektioner som inte är inspelade över 4 sekunder) som finns bland de olika inspelade sektionerna, så att överhoppning aker tillbaka till början på den sektion som just spelas eller fram till början på den efterföljande sektionen, för att avspelningen skall fortsättas.

1. För att spola från nuvarande melodi till början av nästa melodi (CUE):

Håll PLAY-tangenten intryckt och tryck på tangenten för snabbspolning framåt ( 7 ) när bandet löper i ( ) riktningen. Håll PLAY-tangenten intryckt och tryck på tangenten för återspolning ( 6 ) när bandet löper i ( ) riktningen. Bandtransportindikatorn blinkar. Kassettdäcket spola förbi resten av melodin och fortsätter sedan avspelningen från början av nästa melodi.

2. För att upprepa avspelningen från början av nuvarande melodi:

Håll PLAY-tangenten intryckt och tryck på återspolningstangenten ( 6 ) när bandet löper i ( ) riktningen. Håll PLAY-tangenten intryckt och tryck på tangenten för snabbspolning framåt ( 7 ) när bandet löper i ( ) riktningen. Bandtransportindikatorn blinkar. Kassettdäcket spolar tillbaka bandet till början av melodin och avspelningen fortsätter sedan frå denna punkt. Detta är praktiskt om du t.ex. vill upprepa avspelningen av den melodi du just lyssnar till. Observera följande vid musiksökning (MUSIC SEARCH) Musiksökningstunktoinen bygger på avkänning av relativt långa 4~5 sekunder) icke-inspelade sektioner som finns bland de inspelade sektionerna på bandet. Denna funktion arbetar såiedes inte i följande fall:

• Inspelning av ta eller samtal som avbryts upprepade gånger.
• Inspelning där musik spelas i pianissimo (mycket svagt) under längre tid.
• Inspelning med längre tysta mellanrum.
• Inspelning med många bullersamma mellansektioner.
• Inspelning med blanka sektioner som är kortare än 4 sekunder.
• Inspelning med brusavglvande el-apparater som el-rakhyvel, borr, kylskåp etc. som finns i närheten.
• Snabbspolning med ljud bakåt till melodins början eller snabbspolning med ljud framåt till melodins slut. SVENSKA INSPELNING

Sätt på programkällans komponent (tuner, förstärkare etc.). Sått knappen TAPE MONITOR på förstärkaren eller receivern i läge SOURCE. q Slå på ( ON ¢ ) strömbrytaren q. w Lägg i ett kassettband w, !2. (Kontrollera att kassettens raderskyddsflikar inte är avbrutna.) e Tryck på DOLBY NR-omkopplaren y för att välja brusreduceringstyp för inspelningen. r Välj bandtransportriktning genom att trycka på bandriktningsväljaren ( 0 1 ) !6. t Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall vändas när bandslutet nås. Funktion Väljarens läge För inspelning av endast en sida För kontinuerlig inspelning av båda sidor eller RELAY y Ställ in läget för inspelningspaus genom att trycka pä inspelning/dämptangenten (REC/REC MUTE 4 ) !6. Indikatorn 4 3 tänds. u Justera inspelningsivån med inspelningskontrollen (INPUT LEVEL) !0 samtidigt som du tittar på toppvärdesmätaren. i Tryck på avspelningstangenten (PLAY) !6 för att sätta igång avspelningen. Avspelningsindikatorn ( eller ) och indikatorn 4 lyser vid inspelning. o Tryck på paustangenten (REC PAUSE 3 ) !6 om du vill göra en paus i inspelningen. Tryck på avspelningstangenten !6 för att återuppta inspelningen. !0 Tryck på stopptangenten (STOP 2 ) !6 när du vill avsluta inspelningen. Observeral:

• Tryck på stopptangenten (STOP 2 ) för att stoppa avspelningen innan du stänger av strömmen eller drar ut nätkabeln.
• Se upp så att du av misstag inte speler över viktiga inspelning. Detta kan undvikas genom att komma ihåg nedanstående:

1. Bandinspelning påbörjas vid tryckning på avspelningsknappen när

indikeringen 4 REC lyrse.

2. Trycker du samtidigt på avspelningstangenten och inspelnings/

dämptangenten (REC/REC MUTE 4 ) startar inspelningen. Bästa sättet att undvika oavsiktlig inspelning är att bryta av kassettens raderskyddsflikar. 2 KORREKT INSPELNINGNIVA När inspelningsnivån är för hög kan bandets mättnadspunkt lätt nås och ljuddistorsion kan orsakas. Men om å andra sidan inspelningsnivån ställs in för lågt kommer passager med låg ljugstyrka störas av bandbrus. Korrekt inspelningsnivå är en avgörande faktor för åstadkommande av en väl balanserad inspelning. Bandvalsindikatorer-TYPE I, TYPE II och TYPE IV-har riktlinjer för de maximalt tillåtna inspelningsnivåerna för varje bandtyp. Se på toppnivåmatarna (FL PEAK) och justerna ingångsnivåerna me hjälp av ingångsnivåregl-agerattama (INPUT LEVEL).

2 FINJUSTERING AV INSPELNINGSBIAS

För att erhåalla bästa inspelningsresultat är din egen omdömesförmåga mycket viktig vid övervakningen av inspelningen och jämförelse mellan olika inspelningar. DRW-695 är utrustad med en kontroll för justering av bandets förmagnetisering (bias), så att optimal bias kan ställas in för olika bandtyper av olika bandfabrikat vid inspelning. l mittläget är kassettbandspelardäcket inställ på en referensnivå för bias som gäller normal, krom- och metallband. Om det inspelade materialet innehåller för mycket eller för lite högrekvenser i, detta läge skall denna kontrollratt justeras för bättre resultat. Om högfrekvenserna (diskantljudet) är för starka skall ratten BIAS ADJ vridas moturs för lägre förmagnetiseringsström. Om distorsion utgör ett större bekymmer äan högfrekvensgången, vrider du ratten moturs för ökad förmagnetiseringsström. 2 TANGENT FOR INSPELNING INSPELNINGSDAMPlNG OCH INSPELNINGSPAUS

1. När ett ca. 5-sekunders icke-inspelat avsnitt skall sättas in efter

bandinspelning: Tryck på knappen för inspelning/tyst inspelning ( 4 ) (REC/REC MUTE). Ett ca. 5-sekunders icke-inspelat avsnitt sätts in automatiskt på bandet och apparaten stannar i standbyläget.

2. För insättning av ett ca. 5-sekunders icke-inspelat avsnitt efter standbyläget:

Tryck på knappen för inspelning/tyst inspelning ( 4 ) (REC/REC MUTE), så att apparaten inställs i icks-inspelningsläget. l detta fall sätts ett ca. 5sekunders icke-inspelat avsnittin automatiskt på bandet och apparaten stannar i standby-läget.

3. För annullering av icke-inspelningsläget ( 3 läge REC MUTE):

Gör en kort tryckning på paus-knappen (REC PAUSE) så att ickeinspelningsläget annulleras och apparaten stannar i standby-läget.

4. För förlängning av icke-inspelningsläget (läge REC MUTE) med 5 sekunder

eller mer: Tryck på knappen för inspelning/tyst inspelning ( 4 ) (REC/REC MUTE), så att icke-inspelningstäget automatiskt förlängs med 5 sekunder.

2 JUSTERING AV LJUSSTYRKAN

På DRW-695 kan du reglera displayens ljusstyrka i sju steg. Håll däck B:s STOP-tangent intryckt och tryck samtidigt på tangenten för snabbspolning framåt ( 7 ) på däck B för att få starkare sken i displayen. Håll STOP-tangenten intryckt och tryck samtidigt på återspolningstangenten ( 6 ) för att dämpa belysningen. Displayens ljusstyrka har på fabriken förinställts på maximal ljusstyrka.

SVENSKA BANDKOPIERING (från däck A till däck B)

Slå på förstärkaren eller receivern. Ställ förstärkarens respektive receiverns kassettomkopplare i läge TAPE. q Slå på ( ON ¢ ) strömbrytaren q. w Lägg det kassettband du vill kopiera i däck Aoch det du vill spela in i däck B w, !2. e Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall vändas när bandslutet nås. Sekvensläge Drift Bandkopiering av endast en sida. Däcken slår ifrån när antingen bandet i däck A eller B tar slut. Bandriktningen för varje däck växlar när bandet i respektive däck tar slut. (Detta är bekvämt vid bandkopiering till ett band med annan längd.) RELAY Under kopiering av den sida som är vänd mot dig ställs det däck där bandet tar slut först i beredskapsläge tills även bandet i det andra däcket tar slut. Bandriktningen växlar sedan samtidigt i båda däcken. (Beroende på tillverkning kan band av samma angivna längd skilja sig åt en aning. Använder du det här läget möjliggörs synkronisering av bandens motsatta sidor. r Tryck på bandkopieringsväljaren (DUBBING SPEED NORMAL) i för att sätta igång bandkopieringen på normal hastighet. Indikatorn DUB tänds. Tryck på snabbkopieringsväljaren (DUBBING SPEED HIGH) i om du vill använda snabbkopiering. l det läget tänds indikatorn DUB HIGH. t Truck på stopptangenten (STOP 2 ) !6 för däck A eller däck B för att avsluta kopieringen.

• När däck A står i avspelningsläge och däck B i stoppläge och du ställer däck B i pausläge för inspelning aktiveras paustäget för normal bandkopiering. Tryck sedan på avspelningstangenten när du vill starta bandkopieringen.
• Under bandkopiering blir inspelningsnivån och Dolby brusreduceringssystemet samma som på originalbandet oavsett hur INPUT LEVELkontrollen och DOLBY NR-tangenten är inställda.
• När du lyssnar till ljudet under bandkopiering med normal hastighet, kommer DOLBY NR-omkopplaren att förbli urkopplad fastän du har tryckt på tangenten.
• Du kan inte lyssna på ljudet under snabbkopiering.
• Du kan använda inspelnings-/dämptangenten (REC/REC MUTE 4 ) och paustangenten (REC PAUSE 3 ) under normal bandkopiering.
• Inga tangenter utom stopptangenten (STOP 2 ) fungerar under snabbkopiering. SYNKRONISERAD INSPELNING

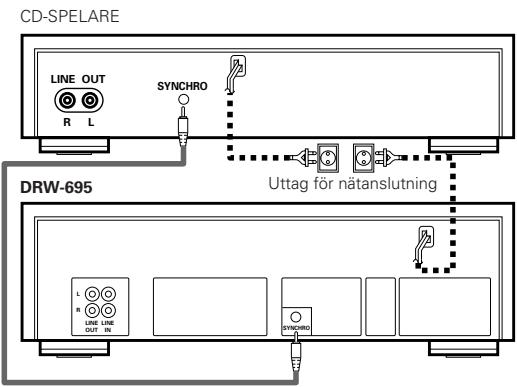

Om din DENON CD-spelare har förberetts för synkroniserad inspelning kan du ta fördel av denna praktiska funktion på ditt kassettdäck. Synkronanslutningar (SYNCHRO) Anslut synkronanslutningen (SYNCHRO) till en DENON CD-spelare med synkronanslutning (SYNCHRO) med hjälp av anslutningskabeln som medföljer kassettdäcket. Du kan därefter utnyttja funktionen för synkroniserad inspelning. Slå på strömmen till förstärkaren eller receivern och din CD-spelare. Ställ förstärkarens eller receiverns bandövervakningsomkopplare i läget som motsvarar ljudkällan. q Lägg i bandet som du tänker spela in på i däck B. Sätt i CD-skivan som skall kopieras i CD-spelaren. w Följ instruktionerna för inspelning på sid. 57. Ställ in Dolby brusreduceringssystemet, bandriktning och reverseringssättet som önskas och reglera till sist inspelningsnivån. e Koppla in stopp- eller pausläget på CD-spelaren. r Tryck samtidigt på tangenterna REC/REC MUTE ( 4 ) och REC PAUSE ( 3 ). Därmed startas synkroniserad inspelning på kassettdäcket av CD-skivan som ligger i CD-spelaren. “SYNC” indikatorn tänds medan läget för synkroniserad inspelning indikeras både på kassettdäcket och CD-spelaren. (Se CD-spelarens bruksanvisning för detaljerade anvisningar.) t Tryck på stopptangenten på däck B och CD-spelarens stopptangent när du vill avbryta synkroniserad inspelning. Synkroniserad inspelning avbryts samtidigt på kassettdäcket och CDspelaren. y För att göra paus under synkroniserad inspelning, skall du trycka på CDspelarens paustangent. Därmed spelas ett 5 sekunder långt, tyst avsnitt in på bandet och läget för inspelningspaus kopplas in på däcket. “SYNC” indikatorn blinkar. Tryck på CD-spelarens avspelningstangent (PLAY) när du åter vill fortsätta avspelningen.

DRW-695 Uttag för nätanslutning

LINE LINE OUT IN SYNCHRO Observera:

• Kassettdäckets “SYNC” indikator börjar blinka och läget för inspelningspaus kopplas in om synkroniserad inspelning startas från ett annat läge än stoppläget, pausläget eller när ingen CD-skiva finns ilagd. Inspelningspaus förblir inkopplad tills synkroniserad inspelning är möjligt på CD-spelaren.
• Under synkroniserad inspelning fungerar endast STOP tangenten på däck B. Varning:
• Koppla inte in läget för synkroniserad inspelning under tiden avspelning görs på CD-spelaren, och stäng inte heller av strömmen till kassettdäcket eller CD-spelaren under synkroniserad inspelning, eftersom detta kan resultera i felfunktion.
• När redigeringsfunktionen används för CD-spelaren måste du se till att bandet i däcket är tillräckligt långt för den totala inspelningstiden. Se CD-spelarens bruksanvisning för anvisningar angående dess redigeringsfunktion. SVENSKA ANVÄNDNINGSSÄTT FÖR BANDRÄKNEVERKET Manöversått för (MEMORY STOP) (1) Under in- och avspelning kan du använda funktionen för minnesstopp för att snabbt spola till en bestämd punkt på bandet. Tryck på COUNTER RESET-tangenten vid den punkt du vill spola till. (2) Tryck nu på COUNTER MEMORY-tangenten. MEMO-indikatorn tänds.

BANDRÄKNEVERKETS ANVÄNDNING

(1) Tryck in knappen RESET så att räkneverket skall visa “ ‚‚‚‚ ”. (2) Siffrorna i räkneverket slår om och visar bandets läge vid användning av avspelnings-, framspolnings- ellerr återspolnings-funktionen.

• Vid inspelning och avspelning kan dessa siffror lämpligen användas för anteckning av inspelade program och plats för nyinspelnings början.
• Angivna siffror motsvarar inte siffrorna på andra bandspelardäck. (3) Däck A och däck B har vart sitt räkneverk. (3) När man trycker på ( 6 ) (REW)-knappen under bandet gång framåt

spolas bandet snabbt bakåt resp. framåt och stannar automatiskt när bandräkneverket visar “ ‚‚‚‚ ”.

Noggrannhethetenn hos bandstoppsmekanismen (MEMORY STOP) överskrider inte –5 (“ ‚‚‚‚ ” – “ ”) vid framåtgång ( likaledes inte +5 (“ ‚‚‚‚ ” – “ ‚‚‚fi”) vid bakåtgång (

) och ). Efter det tar det ett antal sekunder innan korrigering kan göras. Minnesstoppfunktionen fungerar oberoende i båda riktningar för däck A och däck B. Varning: Om minnesstoppet används efter upprepad snabbspolning framåt och bakåt kan det hända att bandet inte stoppas vid exakt rätt punkt.

TIMER INSPELNING/AVSPELNING

Timer inspelning/avspelning kan erhållas med hjälp av vilken audiotimer som helst som finns tillgänglig på marknaden. Förstärkare DRW-695 Tuner

SYNCHRO Vägguttag Timer

Vänster kanal Avspelning/Inspelning med timer

• Inspelning med timer

1. Se till att alla anslutningar utförts korrekt, särskillt anslutningen av

2. Ställ alla enheters strömbrytare på “ON”.

3. Ställ in önskad station med tunern.

4. Ladda ett band för inspelning. (Se till att inspelningsskyddet på bandet inte

är brutet. Om det är brutet, tejpa över hålet.)

5. Ställ Dolby NR omkopplaren i avsett läge.

6. Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall

vändas när bandslutet nås.

7. Se till att funktionsväljaren står på SOURCE.

8. Justera ingångsnivån på inspelningen.

9. Ställ in startpositionen på bandet.

10. Ställ timeromkopplaren (TIMER) på “REC”.

11. Ställ in audiotimern på önskad tid. Denna slår på strömmen vid önskad

• Med ovanstående procedur kan timerkontrollerad inspelning utföras. Vid den förutbestämda tidpunkten slås då strömmen på och FM utsändningar kan spelas in. Höger kanal Högtalarsystem

• Avspelning med timer

1. Se till att alla anslutningar utförts korrekt, särskillt anslutningen av

2. Ställ alla enheters strömbrytare på “ON”.

3. Ladda det redan inspelade bandet som skall avspelas.

4. Ställ Dolby NR omkopplaren i avsett läge.

5. Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall

vändas när bandslutet nås.

6. Se till att funktionsväljaren på förstärkaren står på TAPE.

7. Justera ingångsnivån på inspelningen ( 1 ).

Tryck på stopptangenten ( 2 ).

8. Ställ timeromkopplaren (TIMER) på “PLAY”.

9. Ställ in audiotimern på önskad tid. Denna står på strömmen vid önskad

• Med ovanstående procedur kan timerkontrollerad avspelning erhållas. Vid den förutbestämda tidpunkten slås då strömmen på och avspelningen påbörjas. Notera:
• Läs igenom instruktionerna som följer med timern.
• Om timerkontrollerad avspelning eller inspelning inte önskas, tillse att timeromkopplaren (TIMER) står på “OFF”.
• Om timer med flera "on/off" lägen används kan timerstart funktionen användas ett obegränsat antal gånger ända tills bandet i apparaten är slut.

SVENSKA FELSOKNING Kontrollera följande innan du frar slutsatsen att något är fel.

1. Ar alla anslutningar korrekt utförda?

2. Manövreras apparaten korrekt enligt anvisningarna?

3. Fungerar högralare och förstärkare korrekt?

Kontrollera en gång till med hjälp av nedanstående tabell om kassettbandspelardäcket ändå inte fungerar ordentligt. Saknas symptom som anges här nedan, bör du ta kontakt med en återförsäljare för DENON. Symptom Ätgärd Orsaka

Ingen inspelning vid tryckning på inspelningsknappen.

• Täck över hålet med tejp. Ljudet förvrängt.

Bandhuvud, drivaxel eller spännrulle smutsiga. Bandet för hårt spänt Inspelningsnivån för hög. Bandet utslitet och har “ljdbortfall”.

Rengör dessa delar. Snabbspola bandet ett par gånger. Justera insignalsnivån. Byt band. Mycket brus.

Bandet utslitet. Bandhuvud, drivaxel eller spännrulle smutsiga. Bandhuvud magnetiserat. Inspelningsnivål för läg.

Rengör dessa delar. Rengör dessa delar. Avmagnetisera bandhuvud. Justera insignalsnivån. Höggrekvensområdet (diskant) betonas.

• Dolby NR-knappen är inte korrekt inställd.

• Inställ Dolby NR-knappen korrekt. Förluster i högfrekvenserna (diskanten).

• Bandhuvudne smutsiga.

• Byt band. Kassetten kan inte tas ut.

• Om du stänger av strömbrytaren under inspelning eller avspelning och däcket stoppar, kan det inträffa att det inte går att ta ut kassetten fastän du trycker på EJECT ( 5 ) tangenten.

• Slå på strömbrytaren till läge ON ( ¢ ) igen, och tryck därpå på STOP ( 2 ) tangenten.
• Tryck nu på EJECT ( 5 ) tangenten för att ta ut kassettbandet. TEKNISKA DATA Typ Tonhuvuden Motorer Bandhastighet Snabbspolningstid Inspelningsbias Störavstånd (vid 3% THD) Frekvensomfång Kanalseparation Sval Stereovideokassettdack med 4 spår, 2 kanaler och vertikal bandinmatning. Avspelningshuvud x 1; in-/avspelningshuvud x 1 Raderingshuvud (dubbelspaltigt ferrithuvud) x 1 DC servomotor x 2 4,8 cm/sek. Ca 110 sek. med C-60 kassett Ca 105 kHz Ingångar linje Utgångar linje hörlur Strömart Med Dolby C NR Över 74 dB (CCIR/ARM) 20 ~ 17.000 Hz ±3 dB (vid –20 dB, metallband) Mer ån 40 dB (vid 1 kHz) 0,08% WRMS, ±0,14% vid toppsvaj Effektförbrukning Dimensioner Vikt

• Rätten till ändring i tekniska data och utförande förbehålles. Tillverkad på Dolby Laboratories licens. HX Pro headroom extension av Bang and Olufsen. “Dolby”, “HX Pro” och dubbel-D-symbol är registrerade varumärken som tillhör Dolby Laboratories.

80 mV, (–20 dBm), maximal insignalsnivå Ingångsimpedans: 50 kΩ/kohm, ickebalanserad 775 mV (0 dB) maximal utsignalsnivå (med 47 kΩ/kohm belastning, inspelningsnivå på 200 pwb/mm) 1,2 mW, maximal utsignalsnivå (optimal belastingsimpedans: 8 Ω/ohm ~ 1,2 kΩ/kohm) Både 50 Hz duger, Spänningstalet är angivet på märketiketten. 14 W 434 (B) x 135 (H) x 263 (D) mm 4,0 kg PORTUGUÊS NOMES E FUNÇÕES DAS PEÇAS
