MANUALE UTENTE HCA-200 SONY ERICSSON

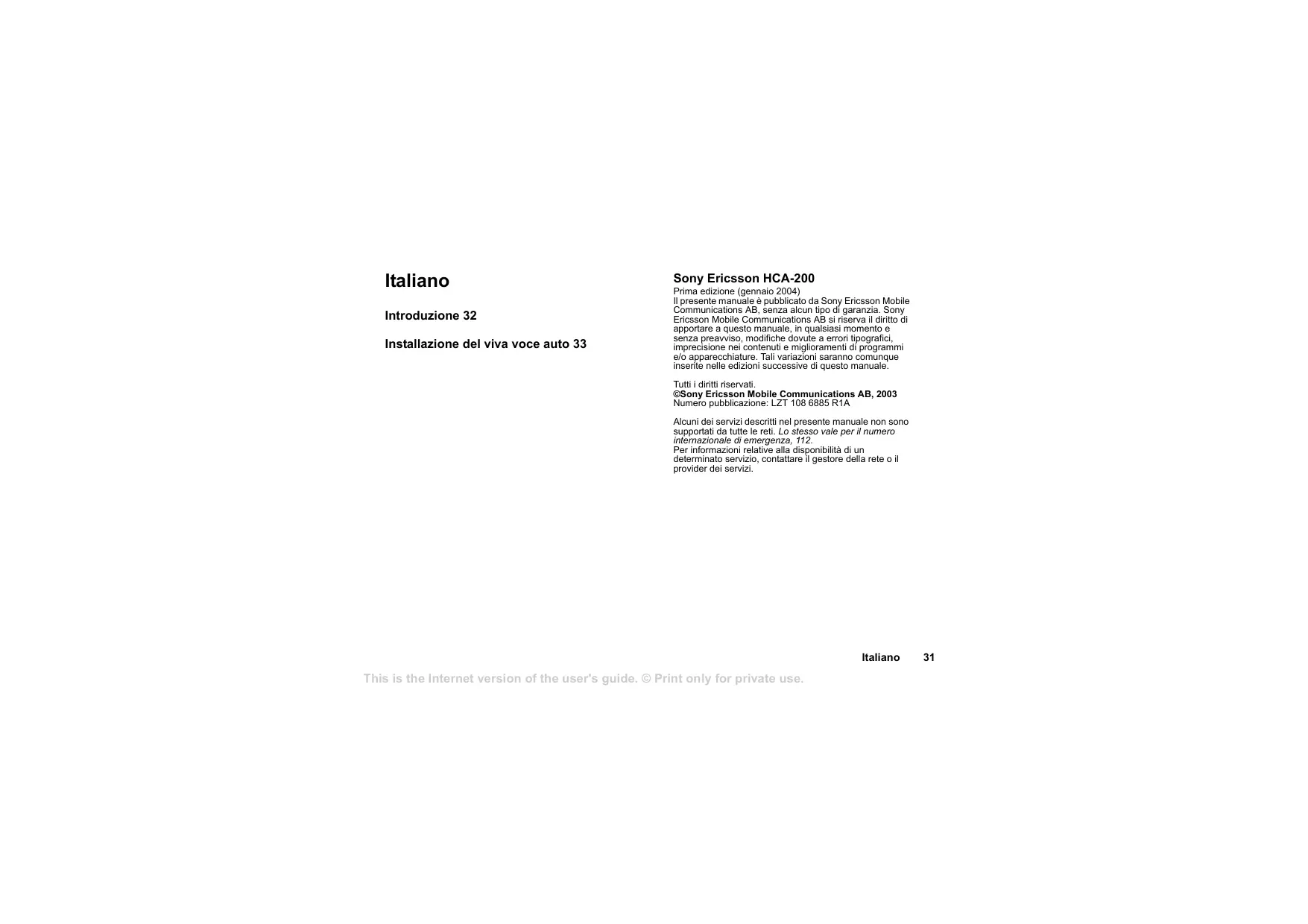

This is the Internet version of the user's guide. © Print only for private use. Italiano Introduzione 32 Installazione del viva voce auto 33 Sony Ericsson HCA-200 Prima edizione (gennaio 2004) Il presente manuale è pubblicato da Sony Ericsson Mobile Communications AB, senza alcun tipo di garanzia. Sony Ericsson Mobile Communications AB si riserva il diritto di apportare a questo manuale, in qualsiasi momento e senza preavviso, modifiche dovute a errori tipografici, imprecisione nei contenuti e miglioramenti di programmi e/o apparecchiature. Tali variazioni saranno comunque inserite nelle edizioni successive di questo manuale. Tutti i diritti riservati. ©Sony Ericsson Mobile Communications AB, 2003 Numero pubblicazione: LZT 108 6885 R1A Alcuni dei servizi descritti nel presente manuale non sono supportati da tutte le reti. Lo stesso vale per il numero internazionale di emergenza, 112. Per informazioni relative alla disponibilità di un determinato servizio, contattare il gestore della rete o il provider dei servizi. Italiano This is the Internet version of the user's guide. © Print only for private use.

Introduzione Il viva voce auto HCA-200 offre maggiore sicurezza durante la guida grazie alla funzione viva voce e all’alta qualità del suono priva di eco e fruscio. La batteria è inoltre predisposta per la ricarica rapida. Leggere la sezione “Informazioni aggiuntive” del manuale d’uso di HCA-200 prima di utilizzare la soluzione viva voce auto. Accessori Per migliorare ulteriormente le prestazioni del viva voce auto HCA-200, si raccomanda di usare i seguenti accessori:

• Sistema Music Mute avanzato HCE-16 per migliorare la qualità audio. La voce dell’interlocutore esce dagli altoparlanti dello stereo anziché dall’altoparlante del viva voce auto HCA-200.
• Microfono a stelo HCE-14 - per migliorare la trasmissione della propria voce. Prodotti compatibili con il viva voce auto Con il viva voce auto HCA-200, è possibile usare qualsiasi telefono Sony Ericsson che comprenda il profilo In Auto. Vedere il manuale d’uso del telefono.

Introduzione This is the Internet version of the user's guide. © Print only for private use. Installazione del viva voce auto Il kit viva voce auto HCA-200 include:

• scatola dei componenti elettronici
• cavi (cavi di alimentazione, rilevamento accensione, Music Mute)
• Manuale d’uso e guida all’installazione Per utilizzare il viva voce auto HCA-200, è necessario acquistare un supporto per auto Sony Ericsson, se non incluso nel kit HCA-200. Controllare che tutti i componenti del viva voce auto siano installati in una posizione sicura. Se l’auto dispone di un sistema airbag, assicurarsi che il suo funzionamento non sia intralciato dai componenti del viva voce. Per installare il viva voce auto Note: L’installazione del sistema viva voce deve essere effettuata da un tecnico autorizzato.

1. Scollegare la batteria dell’auto.

2. Collocare la scatola dei componenti elettronici sotto

il cruscotto dell’auto, ad esempio. Vedere la figura a pagina 2. Fissare la scatola dei componenti elettronici utilizzando il velcro.

3. Collegare i cavi di alimentazione (rosso e nero),

Music Mute (giallo) e di rilevamento accensione (blu) alla scatola dei componenti elettronici (ingresso H).

4. Collegare il cavo di alimentazione nero al polo

negativo. Collegare il cavo di alimentazione rosso alla batteria dell’auto (12 volt) passando per il kit fusibili. Note: Una tensione diversa da 12 volt potrebbe danneggiare il dispositivo.

5. Collegare il cavo blu di rilevamento accensione al

sistema di avviamento dell’auto. Vedere I nella figura a pagina 2. Installazione del viva voce auto This is the Internet version of the user's guide. © Print only for private use.

6. Collegare il cavo Music Mute (giallo) allo stereo

dell’auto. Vedere J nella figura a pagina 2.

7. Posizionare il microfono su una superficie fissa

dell’abitacolo, orientandolo in direzione del guidatore. Collegare il microfono alla scatola dei componenti elettronici (ingresso C).

8. Posizionare l’altoparlante ad almeno 50 cm dal

microfono. Collegare l’altoparlante alla scatola dei componenti elettronici (ingresso B).

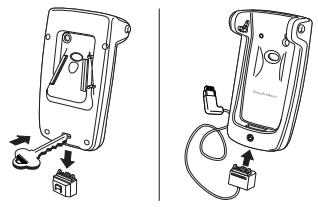

9. Sostituire il connettore del supporto per auto con

quello collegato al cavo del sistema. Vedere le figure riportate di seguito.

10. Se è necessario utilizzare un’antenna esterna

con il viva voce auto, prima di procedere con il passo 11 vedere Per collegare un’antenna esterna al supporto per auto.

11. Sul cruscotto, individuare il punto adatto per

installare il supporto per auto. Il guidatore deve essere in grado di raggiungere la tastiera del telefono senza spostarsi dalla normale posizione di guida. Fissare il supporto per auto nella posizione scelta.

12. Collegare il cavo di sistema alla scatola dei

componenti elettronici (ingresso F).

13. Collegare la batteria dell’auto.

14. Accendere il telefono e l’autoradio. Se si sentono

rumori, cambiare la posizione del supporto per auto. Vedere il manuale d’uso del supporto per auto. Installazione del viva voce auto This is the Internet version of the user's guide. © Print only for private use. Per collegare un’antenna esterna al supporto per auto

1. Seguire i passi 1-9 riportati in Per installare il viva

2. Collegare il connettore dell’antenna al supporto per

auto. Premere fino a farlo scattare in posizione. Utilizzo del viva voce auto Al termine dell’installazione, si consiglia di eseguire un test per verificare che il telefono e il viva voce comunichino correttamente. A tale scopo, accendere il telefono, inserirlo nel supporto per auto ed effettuare una chiamata. Per informazioni sulla risoluzione di eventuali problemi, vedere il manuale d’uso di HCA-200. Per informazioni sull’assistenza e sui manuali d’uso dei prodotti Sony Ericsson, andare all’indirizzo www.sonyericsson.com.

3. Inserire il cavo dell’antenna nell’apposita fessura.

con il passo 11 riportato in Per installare il viva voce auto. Installazione del viva voce auto This is the Internet version of the user's guide. © Print only for private use.
