INSTRUKCJA OBSŁUGI HCA-200 SONY ERICSSON

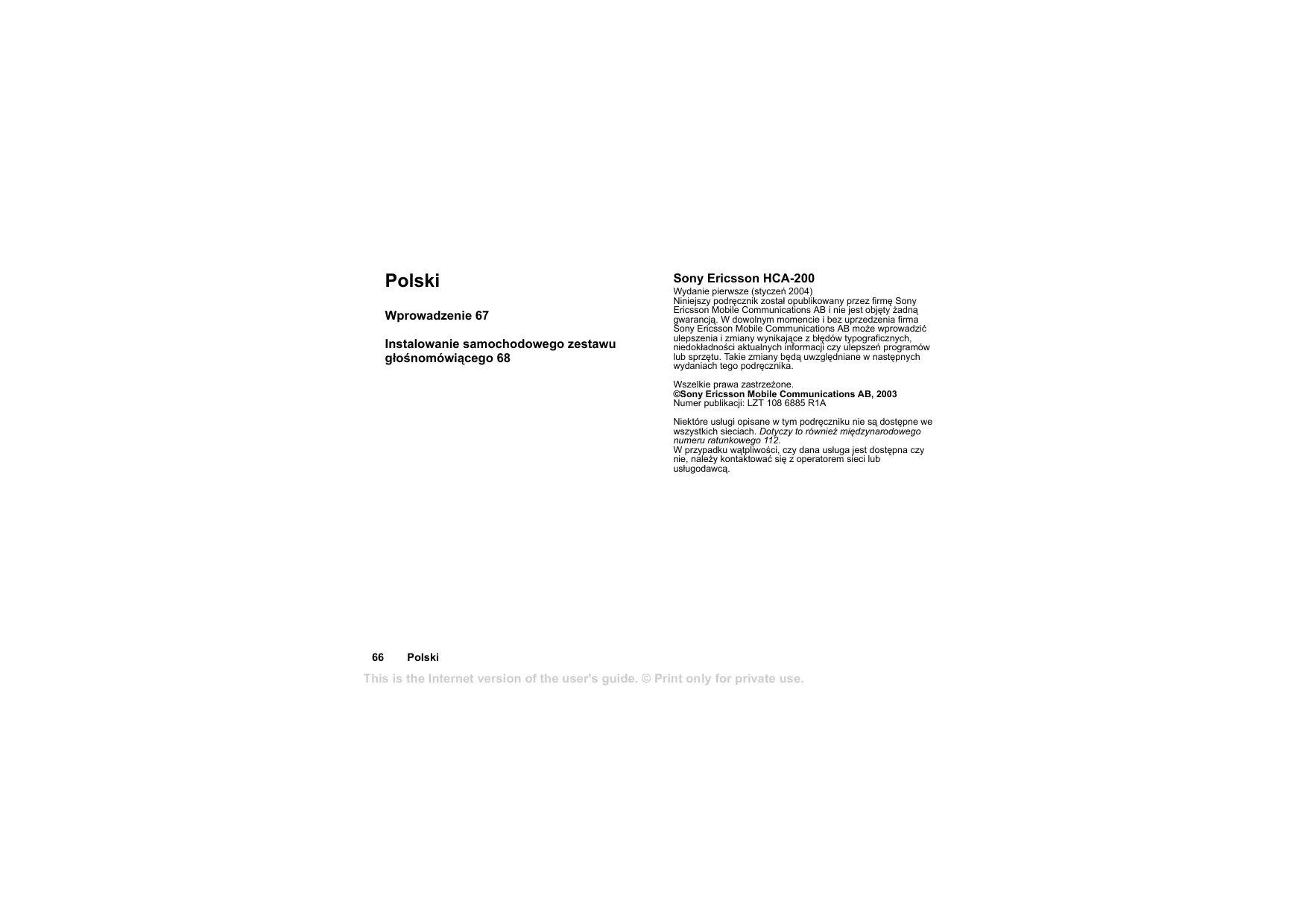

Polski Wprowadzenie 67 Instalowanie samochodowego zestawu głośnomówiącego 68 Sony Ericsson HCA-200 Wydanie pierwsze (styczeń 2004) Niniejszy podręcznik został opublikowany przez firmę Sony Ericsson Mobile Communications AB i nie jest objęty żadną gwarancją. W dowolnym momencie i bez uprzedzenia firma Sony Ericsson Mobile Communications AB może wprowadzić ulepszenia i zmiany wynikające z błędów typograficznych, niedokładności aktualnych informacji czy ulepszeń programów lub sprzętu. Takie zmiany będą uwzględniane w następnych wydaniach tego podręcznika. Wszelkie prawa zastrzeżone. ©Sony Ericsson Mobile Communications AB, 2003 Numer publikacji: LZT 108 6885 R1A Niektóre usługi opisane w tym podręczniku nie są dostępne we wszystkich sieciach. Dotyczy to również międzynarodowego numeru ratunkowego 112. W przypadku wątpliwości, czy dana usługa jest dostępna czy nie, należy kontaktować się z operatorem sieci lub usługodawcą.

Polski This is the Internet version of the user's guide. © Print only for private use. Wprowadzenie Samochodowy zestaw głośnomówiący HCA-200, oferując funkcje obsługi bez użycia rąk oraz optymalizowaną jakość dźwięku z wyeliminowaniem echa i szumów, przyczynia się do zwiększenia bezpieczeństwa ruchu drogowego. Zapewnia także szybkie ładowanie baterii. Przed przystąpieniem do korzystania z samochodowego zestawu głośnomówiącego należy zapoznać się z częścią „Dodatkowe informacje” z jego Instrukcji obsługi. Akcesoria W celu zwiększenia możliwości samochodowego zestawu głośnomówiącego HCA-200 zalecamy skorzystanie z następujących akcesoriów:

• Zaawansowany zestaw wyciszający muzykę HCE-16, zapewniający lepszą jakość dźwięku w samochodzie. Głos rozmówcy słychać nie w głośniku samochodowego zestawu głośnomówiącego HCA-200, lecz w stereofonicznych głośnikach samochodowych.
• Mikrofon na wysięgniku HCE-14, zapewniający lepszą jakość dźwięku odbieranego przez rozmówcę. Jakich produktów można używać z samochodowym zestawem głośnomówiącym? Z samochodowym zestawem głośnomówiącym HCA-200 można używać dowolnego telefonu firmy Sony Ericsson obsługującego profil Samochód (In Car). Należy zapoznać się z Instrukcją obsługi telefonu. Wprowadzenie This is the Internet version of the user's guide. © Print only for private use.

Instalowanie samochodowego zestawu głośnomówiącego W skład samochodowego zestawu głośnomówiącego HCA-200 wchodzą:

• moduł elektroniczny,
• kabel antenowy (w niektórych zestawach),
• moduł bezpiecznikowy,
• kable (kable zasilające oraz kable układów wykrywania zapłonu i wyciszania muzyki),
• Instrukcja obsługi oraz Instrukcja instalacji. Aby można było korzystać z samochodowego zestawu głośnomówiącego HCA-200, należy kupić uchwyt samochodowy firmy Sony Ericsson (o ile nie ma go w zestawie HCA-200). Należy upewnić się, że wszystkie urządzenia wchodzące w skład samochodowego zestawu głośnomówiącego są instalowane w bezpiecznym

miejscu. Jeśli samochód jest wyposażony w poduszkę powietrzną, trzeba upewnić się, że urządzenia te nie zakłócają jej działania. Jak zainstalować samochodowy zestaw głośnomówiący Uwaga: Samochodowy zestaw głośnomówiący powinien być instalowany przez autoryzowany personel.

1. Odłącz akumulator samochodu.

2. Umieść moduł elektroniczny w wygodnym miejscu,

na przykład pod tablicą rozdzielczą samochodu. Zobacz rysunek na stronie 2. Do przymocowania modułu elektronicznego użyj taśmy z rzepami (velcro).

3. Podłącz do modułu elektronicznego (gniazdo H)

wiązkę przewodów, w skład której wchodzą kable zasilające (czerwony i czarny), kabel układu wyciszania muzyki (żółty) oraz kabel układu wykrywania zapłonu (niebieski).

4. Podłącz czarny kabel zasilający do masy

samochodu, połączonej z ujemnym biegunem akumulatora. Podłącz czerwony kabel, poprzez Instalowanie samochodowego zestawu głośnomówiącego This is the Internet version of the user's guide. © Print only for private use. moduł bezpiecznikowy, do dodatniego bieguna akumulatora o napięciu 12 woltów.

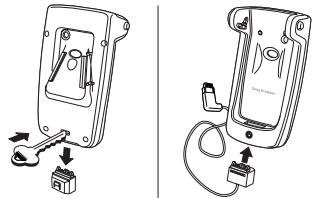

9. Zastąp złącze wstawione do uchwytu

samochodowego złączem podłączonym do kabla systemowego. Zobacz rysunki poniżej. Uwaga: Należy pamiętać, że napięcie zasilające o wartości innej niż 12 woltów może uszkodzić urządzenie.

5. Podłącz niebieski kabel układu wykrywania zapłonu

do odpowiednich styków stacyjki samochodu. Zobacz fragment I na rysunku na stronie 2.

6. Podłącz żółty kabel układu wyciszania muzyki do

stereofonicznego radia samochodowego. Zobacz fragment J na rysunku na stronie 2.

7. Zamocuj mikrofon do nieruchomej części wnętrza

samochodu, tak aby był on skierowany do kierowcy. Podłącz mikrofon do modułu elektronicznego (gniazdo C).

8. Umieść głośnik w odległości co najmniej 50 cm

(20 cali) od mikrofonu. Podłącz głośnik do modułu elektronicznego (gniazdo B).

10. Jeśli z samochodowym zestawem

głośnomówiącym ma być używana zewnętrzna antena, to – przed przystąpieniem do wykonywania czynności z punktu 11 – zobacz Jak podłączyć zewnętrzną antenę do uchwytu samochodowego.

11. Wybierz odpowiednie miejsce na tablicy

rozdzielczej, w którym będzie zamocowany uchwyt samochodowy. Osoba prowadząca pojazd musi mieć możliwość sięgnięcia do klawiatury telefonu ze zwykłej pozycji kierowcy. Zamocuj uchwyt samochodowy w wybranym miejscu. Instalowanie samochodowego zestawu głośnomówiącego This is the Internet version of the user's guide. © Print only for private use.

12. Podłącz kabel systemowy do modułu

elektronicznego (gniazdo F).

13. Podłącz akumulator samochodu.

14. Włącz telefon i radio samochodowe. Jeśli wystąpią

zakłócenia lub szumy, spróbuj umieścić uchwyt samochodowy w innym miejscu. Zobacz Instrukcję obsługi uchwytu samochodowego. Jak podłączyć zewnętrzną antenę do uchwytu samochodowego

1. Wykonaj czynności z punktów od 1 do 9 z części Jak

zainstalować samochodowy zestaw głośnomówiący.

2. Podłącz złącze anteny do uchwytu samochodowego.

Dociśnij je, tak aby usłyszeć kliknięcie.

4. Podłącz kabel antenowy do anteny samochodu.

Kontynuuj dalsze czynności, poczynając od punktu 11 z części Jak zainstalować samochodowy zestaw głośnomówiący. Korzystanie z samochodowego zestawu głośnomówiącego Zalecamy przetestowanie – po zainstalowaniu samochodowego zestawu głośnomówiącego – komunikacji między telefonem a zestawem głośnomówiącym. W tym celu należy włączyć telefon, umieścić go w uchwycie samochodowym, a następnie spróbować przeprowadzić rozmowę telefoniczną. Informacje dotyczące rozwiązywania problemów są zamieszczone w Instrukcji obsługi samochodowego zestawu głośnomówiącego HCA-200. Informacje dotyczące pomocy technicznej oraz instrukcje obsługi produktów firmy Sony Ericsson można znaleźć w witrynie www.sonyericsson.com.
