MANUAL DE UTILIZADOR HCA-200 SONY ERICSSON

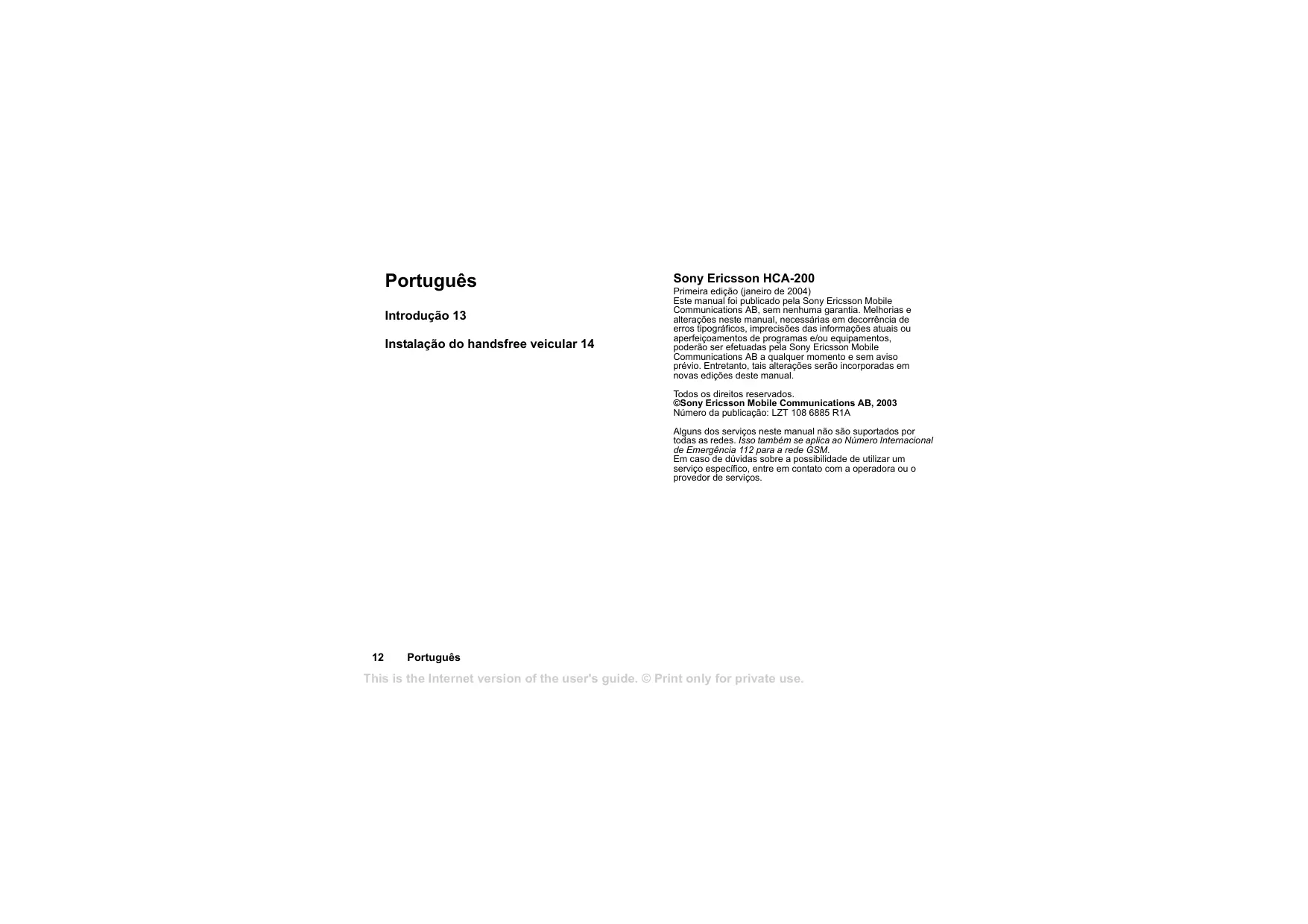

Português Introdução 13 Instalação do handsfree veicular 14 Sony Ericsson HCA-200 Primeira edição (janeiro de 2004) Este manual foi publicado pela Sony Ericsson Mobile Communications AB, sem nenhuma garantia. Melhorias e alterações neste manual, necessárias em decorrência de erros tipográficos, imprecisões das informações atuais ou aperfeiçoamentos de programas e/ou equipamentos, poderão ser efetuadas pela Sony Ericsson Mobile Communications AB a qualquer momento e sem aviso prévio. Entretanto, tais alterações serão incorporadas em novas edições deste manual. Todos os direitos reservados. ©Sony Ericsson Mobile Communications AB, 2003 Número da publicação: LZT 108 6885 R1A Alguns dos serviços neste manual não são suportados por todas as redes. Isso também se aplica ao Número Internacional de Emergência 112 para a rede GSM. Em caso de dúvidas sobre a possibilidade de utilizar um serviço específico, entre em contato com a operadora ou o provedor de serviços.

Português This is the Internet version of the user's guide. © Print only for private use. Introdução O Handsfree veicular HCA-200 oferece melhoria da segurança no trânsito, fornecendo a funcionalidade handsfree e mantendo a qualidade do som com a eliminação de barulho e eco. O carregamento rápido da bateria também é fornecido. Antes de utilizar o seu handsfree veicular, leia a seção “Informações adicionais” no Manual do usuário do HCA-200. Acessórios Para melhorar o desempenho do Handsfree veicular HCA-200, recomendamos os acessórios a seguir:

• Dispositivo para Saída Opcional de Som HCE-16 – para melhorar o desempenho do som no carro. É possível ouvir o chamador pelos alto-falantes estéreo do carro em vez de utilizar o alto-falante do Handsfree veicular HCA-200.
• Microfone Gooseneck HCE-14 – para melhorar o som ouvido pela pessoa com quem você está falando. Quais os produtos que posso utilizar com o meu handsfree veicular? Com o Handsfree veicular HCA-200, é possível utilizar qualquer telefone Sony Ericsson que inclua o perfil No carro. Consulte o Manual do usuário do telefone. Introdução This is the Internet version of the user's guide. © Print only for private use.

Instalação do handsfree veicular O kit do Handsfree veicular HCA-200 inclui:

• cabo da antena (em alguns kits)
• cabos (cabos de energia, do sensor da ignição, para conexão dos alto-falantes ao carro)
• Manual do usuário e Guia de instalação Para possibilitar a utilização do Handsfree veicular HCA-200, será necessário adquirir um Suporte para carro da Sony Ericsson, caso não esteja incluso no kit do HCA-200. Certifique-se de que o equipamento completo do handsfree seja instalado em uma posição segura. Caso o carro esteja equipado com airbag, certifiquese de que o equipamento de handsfree não cause interferência nesse recurso.

Instalação do handsfree veicular Nota: O handsfree veicular deve ser instalado por pessoal autorizado.

1. Desconecte a bateria do carro.

2. Coloque a caixa eletrônica embaixo do painel de

instrumentos do carro, por exemplo. Consulte a ilustração da página 2. Utilize o velcro para fixar a caixa eletrônica.

3. Conecte o feixe de cabos de energia (vermelho e

preto), o cabo para conexão dos alto-falantes ao carro (amarelo) e o cabo do sensor da ignição (azul) à caixa eletrônica (soquete H).

4. Conecte o cabo de energia preto ao terra negativo.

Através do kit do fusível, conecte o cabo de energia preto à bateria do carro, 12 volts. Nota: Observe que voltagens diferentes de 12 volts podem causar danos ao equipamento.

5. Conecte o cabo do sensor da ignição (azul) à ignição

do carro. Observe o item I na ilustração da página 2. Instalação do handsfree veicular This is the Internet version of the user's guide. © Print only for private use.

6. Conecte o cabo para conexão dos alto-falantes ao

carro (amarelo) ao aparelho estéreo do veículo. Observe o item J na ilustração da página 2.

7. Coloque o microfone em uma parte fixa do interior

do carro, voltado para o motorista. Conecte o microfone à caixa eletrônica (soquete C).

8. Coloque o alto-falante a uma distância mínima de

50 cm (20 polegadas) do microfone. Conecte o alto-falante à caixa eletrônica (soquete B).

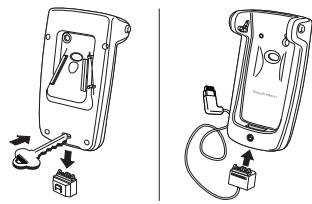

9. Substitua o conector do suporte para carro pelo

conector do cabo do sistema. Observe as figuras a seguir.

10. Se utilizar uma antena externa com o handsfree

veicular, consulte Para conectar uma antena externa ao suporte para carro, antes de dar continuidade à etapa 11.

11. Escolha uma posição adequada no painel de

instrumentos do carro para o suporte. O motorista deve ser capaz de alcançar o teclado do telefone da posição normal de direção. Fixe o suporte para carro na posição escolhida.

12. Conecte o cabo do sistema à caixa eletrônica

13. Conecte a bateria do carro.

14. Ligue o telefone e o rádio do carro. Caso

ocorram ruídos, escolha uma outra posição para o suporte. Consulte o Manual do usuário do suporte para carro. Instalação do handsfree veicular This is the Internet version of the user's guide. © Print only for private use.

Para conectar uma antena externa ao suporte para carro

1. Siga as etapas de 1 a 9 na seção Instalação do

2. Ligue o conector da antena ao suporte para carro.

Pressione até ouvir um clique. Utilização do handsfree veicular Quando a instalação do handsfree veicular estiver concluída, recomendamos que você faça um teste de comunicação entre o seu telefone e o handsfree veicular, ligando o telefone, colocando-o no suporte para carro e, em seguida, fazendo uma ligação. Consulte a seção “Solução de problemas” no Manual do usuário do HCA-200 para obter esclarecimentos. Para obter informações sobre suporte e Manuais do usuário dos produtos Sony Ericsson, consulte www.sonyericsson.com.

3. Coloque o cabo da antena na incisão.

4. Conecte o cabo da antena à antena do carro.

Dê continuidade à etapa 11 em Instalação do handsfree veicular.
