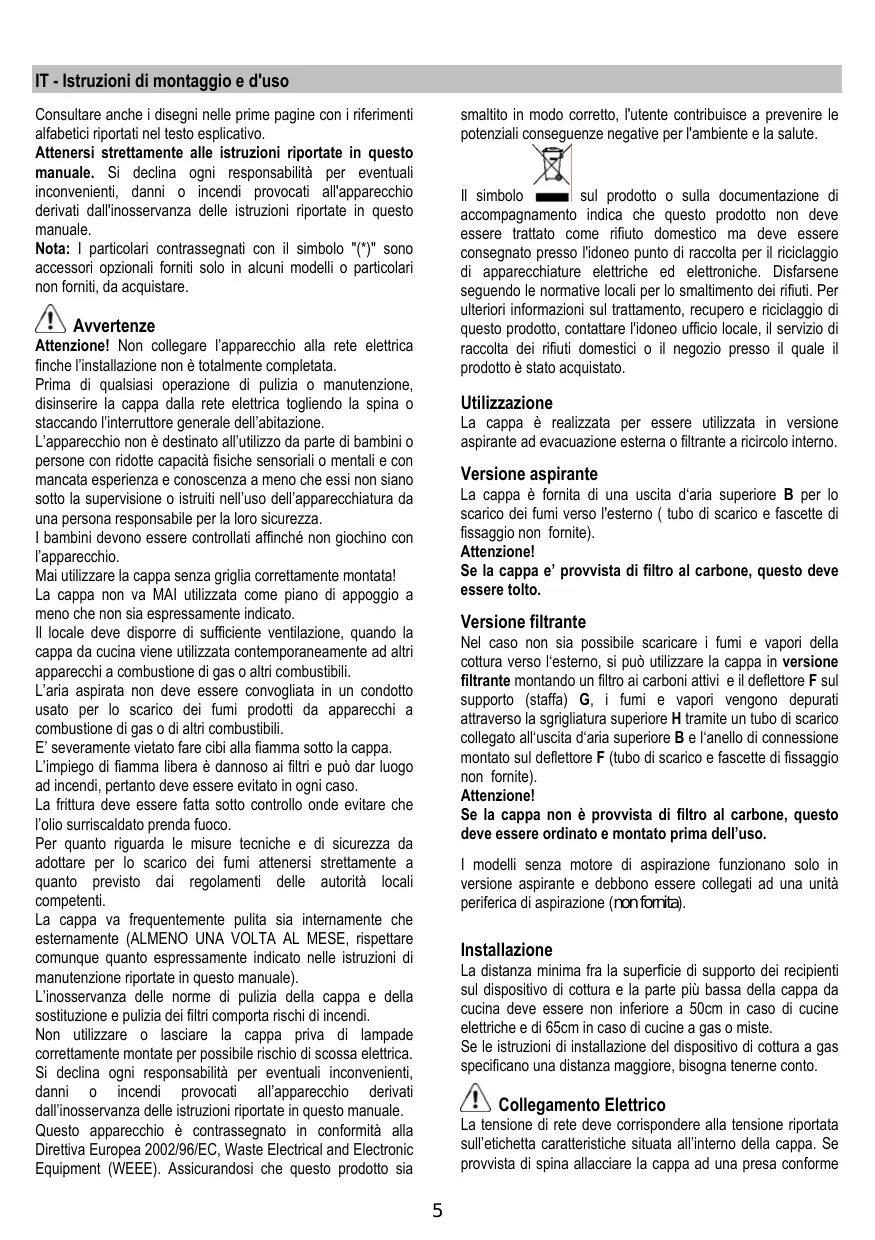

MANUALE UTENTE CH-ARG90X FAGOR

Consultareanchei disegnnellesprimepageiniriferimenti alfabetici riportatneltesto esplicativo.

Attenersi strettamente alle izructionsi riportate in istoto manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle izructionsi riportate in istoto manuale.

Note: I particolari contrassegnati con il significato "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione.

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano fatto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparetti a combustione di gas o altri combustibili.

L'aria aspirata non delve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fissata molto controlo onede evitare che l'olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunque quando espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo uffico locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è formita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite).

Attenzione!

Se la cappa e' provvista di fatto al carbone, quello deve essere molto.

Versione filtrante

Nel caso non sia possible scaricare i fumi e vapori della cottura versuso l'esterno, si può utilizzare la cappa in versione filtrante montando un filtrato ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati atraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e I'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

Attenzione!

Se la cappa non è provvista di fatto al carbone, quello deve essere ordinato e montato prima dell'uso.

I modelienza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile aplicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installmente.

Attenzione: prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Per agevolare l'installazione, si consiglia di rimuovere temporaneamente i filtri grassi e gli altri componenti smontabili come descritto nei paragrafi relativi. Questi vanno rimontati ad installatione ultimata.
• Togliere il/i filtrato/ì al carbone attivo se fomiti (vedi anche paragrafo relative). Questo/ì va/nno rimontato/ì solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventually togetlierle e conservarle.
• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione della cappa in modo da ave una migliorie accessibilità al/alla soffitto/parete dove la cappa verrà installata. Altrimenti proteggere per quando possibile i mobili e tutte le parti interessate all'in installatione. Scegliere una superficie piatta e coprirla con una protezione dove poi appoggiare la cappa e i particolari a corredo.
• Scollegare la cappa agenda sul quadro generale domestico nelle fasi del collegamento elettrico.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibileanche con cappa montata) sia disponibile una presa elettrica e sa possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installatione di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E' tuttavia necessario interpellare untechnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesessere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! Il camino è predisporto per l'installazione in Versione filtrante

In alcuni modelli nel caso si volesse utilizzare la cappa in Versione aspirante siould capovolgere la sezione superiore del camino sino ad insertirla all'interno della sezione inferiore del camino in modo che le asole di uscita aria non siano più visibili. I camini in cui tale operazione è possibile sono

riconoscibili perché i punti di fissaggio alla staffa G sono ripetutianche nel lato inferiore della sezione superiore del camino.

Installazione modello per parete

Fig. 5

1. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, faciliterà le operazioni di installmente.
2. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa.
3. Appoggiare la staffa di supporto inferiore sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, tagliere lo schema di foratura, inseire 2 tasselli a muro e fissare con 2 viti 5× 45mm la staffa di supporto della cappa.
4. Appendere la cappa alla staffa inferiore.
5. Regolare la distanza della cappa alla parete.
6. Regolare l'assetto orizzontale della cappa.
7. Dall'interno del gruppo aspirante, segnare con una matita il foro per il fissaggio definitivo della cappa (sono necessari 2 punti di fissaggio definitivo).
8. Togliere la cappa alla staffa inferiore.
9. Forare nel punto marcato (2× 08mm)
10. Inserire 2 tasselli a muro.
11. Appicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzare la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto delve coincidere con la linea precedentamente tracciata sul muro) e segnare con la matita 2 fori, esquire i fori (Ø8mm), insire 2 tasselli.
12. Fissare la staffa di supporto camini alla parete con 2 viti 5 × 45 ~mm .
13. Agganciare la cappa alla staffa inferiore.
14. Fissare definitivement la cappa alla parete (OBBLIGATORIO!!).
15. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessione posto sopra l'unità motore aspirante.

L'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzato la cappa in versione filtrante, alla fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessioneippo sul deflettore F.

1. Esequire la connessione elettrica.
2. Inserire il camino nella apposita sede sopra la cappa a copertura completa del gruppo aspirante.
3. Fissare la sezione inferiore del camino con due viti.
4. Fissarlo sopra con 2 viti (19a) alla staffa di supporto camini „G" (19b).

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e controllare il perfetto funzionamento della cappa.

Installazione del pannello

Numero e forma dei pannelli cui variare in base al modello) Il pane llo viene fornito a corredo.

Agganciare il pannello sui permi della cappa e fissare con il nottolino S fornitto a corredo (il numero varia in base al modello - fissaggio di sicurezza obbligatorio!).

Ruotare i pannelli a copertura dell'area di aspirazione, ed agganciarlo ai perni premendo con decisione.

Verificare che il pannello sia bloccato in posizione. Fig. 6

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzato in versione filtrante)
8. Pannello

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Pannello di controllo

Per selezionare le funzioni della cappa è sufficente s Fiorare i comandi.

Taste ON/OFF luce

Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla impostazione precedente.

Tasto di selezione velocità (potenza di aspirazione) alta

Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessita di lavare o sostuire il filtro al carbone. Questa segnalazione è normalmente disattivata, per attivarla premere contemporaneamente i tasti 1 e 2, prima lampeggerà il solo tasti 1 poi lampeggeranno entrambi i tasti 1 e 2 ad indicate l'attivazione. Ripetete l'operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà il solo tasti 1 ad indicate la disattivazione.

1

Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessita di lavare ilrello grassi.

Tasto OFF motore (stand by) - Esclusione dell'Elettronica - Reset segnalazione lavaggio/sostituzione filtri. OFF MOTORE

Premere brevamente per spagnere il motore. RESET SEGNALAZIONE FILTRI

Dopo aver eseguito la manutenzione dei filtri, premere per 3 secondi il tasto, il led lampeggiante 1 (filtrato grassi) o 2 (filtrato al acarbone) smette di lampeggiar.

ESCLUSIONDELL'ELETTRONICA

Premere per 3 secondi il tasto, viene esclusa l'electronica di lavoro della cappa.

Questa funzione può essere usile durante l'opération di pulizia del prodotto.

Per reinserire I'electronica bastera ripetere I'operazione.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apprecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detervisi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione:

L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di atteneri alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle sudettes avverenze.

Pannello

Attenzione! Tenete con entrambe le mani il pannello quando lo smontate o rimontate in posizione per evitare che cada e causi danni a persona o cose.

Smontaggio:

tirare il pannello (LATO ANTERIORE) con decisione verso il basso, svitare il pomello di sicurezza S e sganciarlo delle cerniere posteriori.

Pulizia:

il pannello di aspirazione va pulito con la stessa frequenza del filtro grassi, usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZARE ALCOOL!

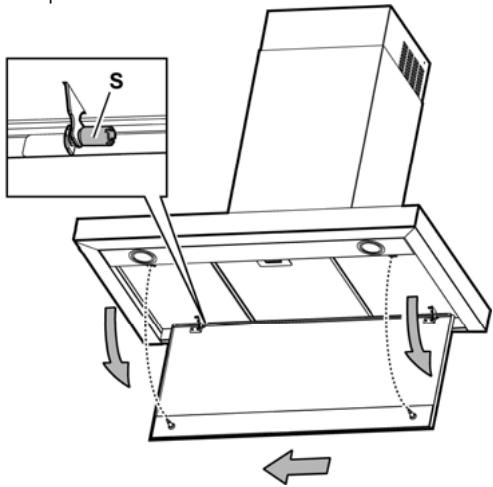

Montaggio :

Il pannello va agganciato posteriormente e fissato anterioniente ad incastro nei perni posti allo scopo sulla superfice della cappa.

Attenzione! verificare sempre che il pannello sia ben fissato al suoosto.

Filtro antigrasso

Fig. 2

DeveESSERE pulitouna voltaal mese (o quando ilsystemadi ndicazione di saturazione dei filtri - se previsto sul modello in possesso- indica esta necessita), con detergenti non aggressivi,manualmente oppure in lavastoviglie a bassete temperature edaciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtrato carbone più essere lavato agli due mesi (o quando il sistema di individazione di saturazione dei filtri - se previsto sul modello in possesso- indicaQLa stenza necessita) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie esquire il ciclo di lavaggio Completo alla sua stoviglia all'interno).

Togliere l'acqua in effcco除去 rovinare il filtrato, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivement.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90^ i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato.

Per l'utilizzo inserire nelle apposita sede e fissare agendo sugli apposti dispositivi.

Sostituzione Lampade

Fig. 4

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

• Con un piccolo cacciavite a taglio, far leva sui bordi della lampadina per estrarla.
• Sfilare la lampadina da sostituire e sostituirla con una nuova da 12V 20W MAX 30^ Ø35 12V GU4.
• Eseguire il montaggio della nuova lampada procedendo in senso inverso.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
