MANUAL DE UTILIZADOR CH-ARG90X FAGOR

6. Chimenea telescópica

PT - Instruções para montagem e utilização Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas. derivantes da inobservância das instruções indicadas neste manual. Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. no produto, ou nos documentos que O símbolo acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto. Advertências Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada. Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação. O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha correctamente montada! A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado. Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos directamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie. No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais. A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual). A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Não utilizar ou deixar a coifa sem lâmpadas correctamente montadas devido ao possível risco de choque eléctrico. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho Uso A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna. Versão aspirante O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior ( tubo de descarga e braçadeiras de fixação não fornecidos). Aviso! Se o exaustor já estiver equipado com um filtro de carbono, este tem de ser retirado. Versão filtrante Se não for possível descarregar a fumaça e os vapores de cozedura para o exterior, o exaustor poderá ser utilizado na versão filtrante, desde que se monte um filtro de carvão activo e o deflector F do suporte G. Nesta configuração, a fumaça e os vapores são reciclados passando pela grade superior H através de um tubo de descarga ligado à saída superior de ar B e do anel de conexão montado no deflector F (o tubo de descarga e as braçadeiras de fixação não são fornecidos). Aviso! Se o exaustor não estiver equipado com um filtro de carbono, este tem de ser encomendado e colocado. Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

Instalação A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões eléctricos e 65cm no caso de fogões a gás ou mistos. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

disposição e seja possível conectar-se a um dispositivo de descarga fumos para o externo (somente Versão aspirante). Executar todos os trabalhos de alvenaria necessários (por ex: instalação de uma tomada eléctrica e/ou tubo para a passagem do tubo de descarga). A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa. Conexão elétrica A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. Atenção: antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correcto funcionamento, controlar sempre que o cabo de rede esteja montado correctamente. Atenção! A chaminé está predisposta para a instalação na Versão filtrante. Em alguns modelos, caso se deseje utilizar a coifa na Versão aspirante pode-se virar a secção superior da chaminé até inseri-la no interior da secção inferior da chaminé de modo que as fendas de saída ar não sejam mais visíveis. As chaminés onde tal operação é possível são reconhecíveis porque os pontos de fixação no suporte G estão repetidos também no lado inferior da secção superior da chaminé. Instalação modelo para parede Fig. 5

1. Com um lápis, trace uma linha na parede, até ao tecto,

correspondente ao centro do exaustor: isto irá facilitar as operações de instalação.

2. Aplique o esquema de perfuração na parede: a linha

vertical no centro, impressa no esquema de perfuração, deverá coincidir com a linha central traçada na parede; além disso, a borda inferior do esquema de perfuração corresponde à borda inferior do exaustor.

3. Apoiar o elemento de suporte inferior no gabarito de

furação fazendo-o coincidir com o rectângulo tracejado, marcar os dois furos externos e furar, tirar o gabarito de furação, inserir 2 buchas para parede e fixar o elemento de suporte da coifa com 2 parafusos 5x45 mm.

4. Pendurar a coifa no elemento de suporte inferior.

5. Regule a distância entre o exaustor e a parede.

6. Regule o nivelamento horizontal do exaustor.

7. A partir do interior do conjunto aspirante, marcar com um

lápis o furo para a fixação definitiva da coifa (são necessários 2 pontos definitivos de fixação).

8. Tirar a coifa do elemento de suporte inferior.

9. Faça o furo no ponto marcado (Ø 8 mm).

10. Introduza 2 buchas de fixação na parede.

11. Aplicar o elemento de suporte chaminés G à parede

aderente ao tecto, utilizar o elemento de suporte chaminés como indicado no gabarito furação (se presente, o pequeno rasgo existente no suporte deve coincidir com a linha anteriormente traçada na parede) e marcar, a lápis, 2 furos, executar os furos (Ø 8 mm), inserir 2 buchas.

13. Prenda o exaustor no suporte inferior.

Montagem Antes de iniciar com a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a zona escolhida de instalação.
• Para facilitar a instalação, aconselha-se remover temporariamente os filtros gorduras e as demais partes permitidas, e efectuar como aqui descrito, a desmontagem e a montagem. Este/s deve/m ser remontado/s no fim da instalação. Para a desmontagem ver parágrafos relativos.
• Tirar o/s filtro/s de carvão activado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar a coifa na versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de transporte) material de dotação (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.
• Se possível desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protectiva sobre a bancada e o plano de cozimento para protegê-los contra danos ou entulho. Seleccionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de protecção e colocar em seu interior todas as partes da coifa e as ferramentas.
• Desconectar a coifa agindo no quadro geral doméstico nas fases da conexão eléctrica.
• Além disso, verificar que nas proximidades da zona de instalação da coifa (em zona acessível também com a coifa montada) uma tomada eléctrica se encontre a

(ABSOLUTAMENTE NECESSÁRIO).

15. Faça a ligação de um tubo (o tubo e as braçadeiras não

são fornecidos, devendo ser comprados) para a descarga da fumaça no anel de conexão posto acima da unidade do motor aspirante. A outra extremidade do tubo deverá ser ligada a um dispositivo de expulsão da fumaça para o exterior, caso o exaustor seja utilizado na versão aspirante. Se quiser utilizar o exaustor na versão filtrante, fixar então o deflector F no suporte chaminés G e ligar a outra extremidade do tubo ao anel de conexão posto no deflector F.

16. Executar a conexão eléctrica.

17. Inserir a chaminé na respectiva sede sobre a coifa

cobrindo completamente o conjunto aspirante.

18. Fixar a secção inferior da chaminé com dois parafusos.

19. Fixá-los na parte superior ao elemento de suporte

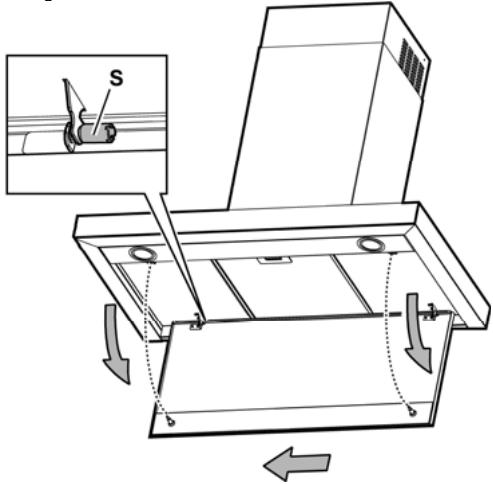

chaminés G (19b) com 2 parafusos (19a). Remontar o chassis do filtro de carvão activado e o/s filtro/s gorduras e controlar o perfeito funcionamento da coifa. Tecla ON/OFF luz Tecla de selecção velocidade (potência de aspiração) intensiva – duração 5 minutos – pressionar novamente para voltar para a programação anterior. Tecla de selecção velocidade (potência de aspiração) alta Tecla de selecção velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir o filtro de carvão activado. Esta sinalização normalmente está desactivada, para activá-la pressionar contemporaneamente as teclas 1 e 2, antes lampejará somente a tecla 1 e, depois, lampejarão ambas as teclas 1 e 2 indicando a activação. Repetir a operação para desactivar a sinalização, primeiramente lampejarão ambas as teclas 1 e 2, depois lampejará somente a tecla 1 indicando a desactivação. Instalação do painel (número e forma dos painéis pode variar com base no modelo) O painel é fornecido em dotação. Enganchar o painel nos pinos da coifa e fixar com o trinco S fornecido em dotação (o número varia com base no modelo – fixação de segurança obrigatória!). Girar o painel de cobertura da área de aspiração e enganchálo nos pinos pressionando firmemente. Verificar que o painel esteja bloqueado na posição. Fig. 6 Tecla de selecção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar o filtro gorduras. Tecla OFF motor (stand by) – Exclusão da Electrónica Reset sinaliza lavagem/substituição filtros. OFF MOTOR Pressionar brevemente para desligar o motor.

RESET SINALIZAÇÃO FILTROS

Após ter efectuado a manutenção dos filtros, pressionar a tecla por 3 segundos, o led lampejante 1 (filtro gorduras) ou 2 (filtro de carvão activado) pára de lampejar.

EXCLUSÃO DA ELECTRÓNICA

Pressionar a tecla por 3 segundos, a electrónica de comando da coifa é excluída. Esta função pode ser útil durante a operação de limpeza do produto. Para reinserir a electrónica bastará repetir a operação. Descrição do exaustor Fig. 1

1. Painel de controlo

2. Filtro antigordura

3. Puxador para libertar o filtro antigordura

4. Lâmpada de halogéneos

5. Protecção contra os vapores

6. Chaminé telescópica

7. Saída do ar (só para a utilização na versão filtrante)

Funcionamento Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento. Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência. Painel de controlo Para seleccionar as funções da coifa basta tocar os comandos. Manutenção Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede eléctrica tirando a tomada ou desligando o interruptor geral da habitação.

Limpeza Filtro antigordura A coifa deve ser limpa freqüentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras). Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio. O fabricante declina toda e qualquer responsabilidade pelos danos ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas anteriormente. Fig. 2 Deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para desmontar o filtro antigordura puxe o puxador de libertação com mola. Filtro de carvão activo (só para a versão filtrante) Fig. 3 Retém os odores desagradáveis produzidos durante a cozedura. O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina). Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C. Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido. Painel Atenção! Durante a montagem ou desmontagem do painel segurá-lo com ambas as mãos para evitar que caia e cause danos a pessoas ou coisas. Desmontagem: Puxar firmemente o painel (LADO DIANTEIRO) para baixo, soltar o puxador de segurança S e desenganchá-lo das dobradiças traseiras. Limpeza: O painel de aspiração deve ser limpo com a mesma frequência do filtro gorduras, usar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos que contenham abrasivos. NÃO UTILIZAR ÁLCOOL! Montagem: O painel deve ser enganchado pela parte traseira e fixado pela dianteira por meio de engate nos pinos postos para tanto na superfície da coifa. Atenção! verificar sempre que o painel esteja bem fixado em seu lugar. Remover o chassis de suporte do filtro girando as manoplas (g) que o fixam à coifa de 90°. Coloque o pano (i) de carvão no interior da estrutura (h) e reinstale o conjunto na sede correspondente (j). É possível utilizar um filtro de carvão activado de tipo tradicional, não lavável nem regenerável, a ser substituído cada 3-4 meses. Chassis e elemento do filtro de carvão activado são soldados juntos, portanto, o eventual chassis fornecido com a coifa não deve ser utilizado. Para o uso inserir em sua sede e fixar agindo nos dispositivos específicos. Substituição das lâmpadas Fig. 4 Desligar o aparelho da rede eléctrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

• Com uma pequena chave de fenda, fazer alavanca nos bordos da lâmpada para extraí-la.
• Puxar a lâmpada a ser substituída e substituí-la com uma nova lâmpada de 12V 20W MAX 30º Ø35 12V GU4.
• Executar a substituição e a montagem da nova lâmpada procedendo em sentido contrário. Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica.
