MANUALE UTENTE D917S LIBRA+ FRIEDLAND

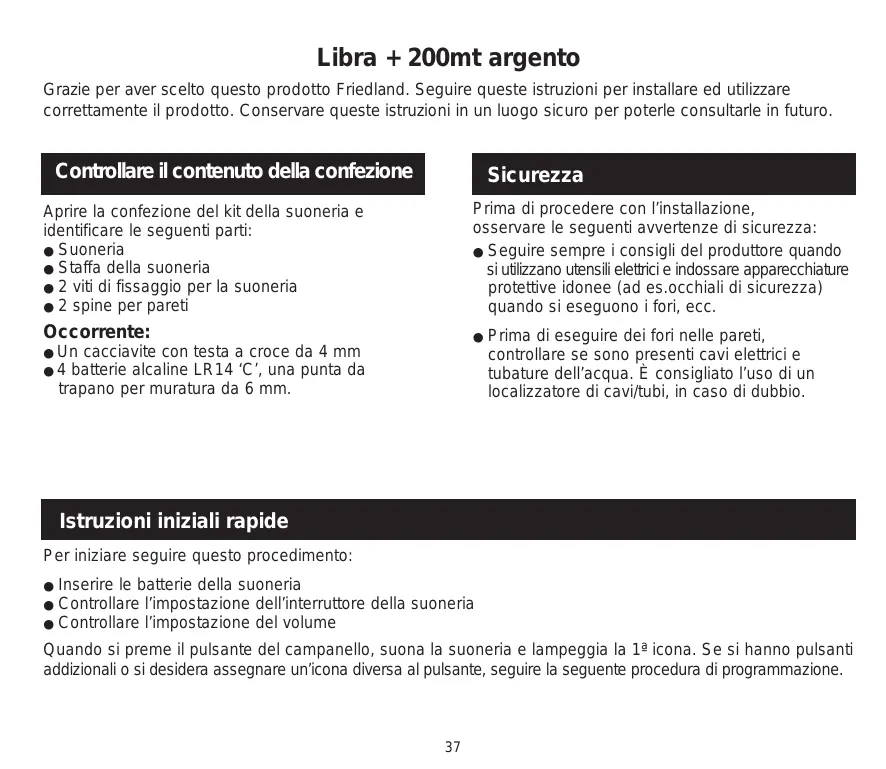

ITALY Funzione di richiamo............................................. Pg. 40 Suoni della suoneria ............................................. Montaggio del pulsante del campanello................ Risoluzione dei problemi ...................................... Libra + 200mt argento Grazie per aver scelto questo prodotto Friedland. Seguire queste istruzioni per installare ed utilizzare correttamente il prodotto. Conservare queste istruzioni in un luogo sicuro per poterle consultarle in futuro. Controllare il contenuto della confezione Sicurezza Aprire la confezione del kit della suoneria e identificare le seguenti parti: ● Suoneria ● Staffa della suoneria ● 2 viti di fissaggio per la suoneria ● 2 spine per pareti Prima di procedere con l’installazione, osservare le seguenti avvertenze di sicurezza: ● Seguire sempre i consigli del produttore quando si utilizzano utensili elettrici e indossare apparecchiature protettive idonee (ad es.occhiali di sicurezza) quando si eseguono i fori, ecc. Occorrente:

Un cacciavite con testa a croce da 4 mm 4 batterie alcaline LR14 ‘C’, una punta da trapano per muratura da 6 mm. Prima di eseguire dei fori nelle pareti, controllare se sono presenti cavi elettrici e tubature dell’acqua. È consigliato l’uso di un localizzatore di cavi/tubi, in caso di dubbio. Istruzioni iniziali rapide Per iniziare seguire questo procedimento:

Inserire le batterie della suoneria Controllare l’impostazione dell’interruttore della suoneria Controllare l’impostazione del volume Quando si preme il pulsante del campanello, suona la suoneria e lampeggia la 1ª icona. Se si hanno pulsanti addizionali o si desidera assegnare un’icona diversa al pulsante, seguire la seguente procedura di programmazione.

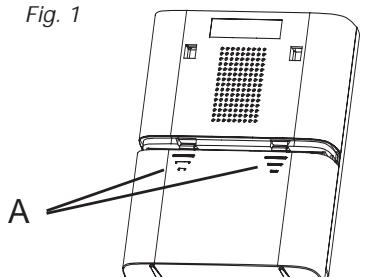

Montare le batterie della suoneria Controllo del volume Per rimuovere il coperchio della batteria della suoneria, premere sul punto A e spostare il coperchio indietro di 5 mm e sollevarlo. Inserire 4 batterie alcaline LR14 ‘C’ (non fornite). Osservare la polarità marcata nel vano delle batterie (Fig. 1). Il controllo del volume si trova dietro la finestra scorrevole, sulla parte anteriore della suoneria. Inizialmente regolare il controllo al punto centrale. Dopo aver testato il sistema regolare al volume richiesto. Fig. 3 Fig. 1 controllo de volume Finestra scorrevole

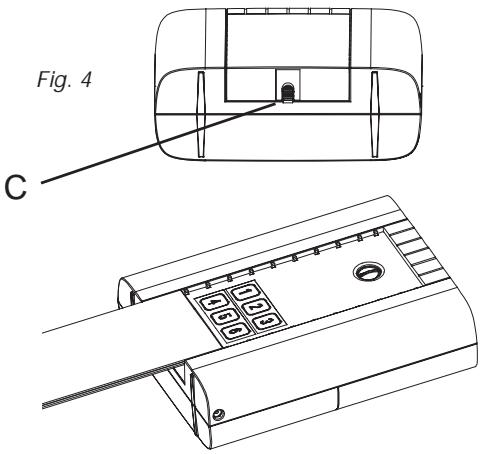

Rilasciare il gancio (C) e aprire la finestra. (Fig. 4). Posizioni dell’interruttore Fig. 4 Silenzio Per spegnere il suono, impostare l’interruttore (B) alla posizione 1. Lampeggio spento Per spegnere la luce lampeggiante blu, impostare l’interruttore (B) alla posizione 3. Funzionamento normale Per il funzionamento normale (suono + luce lampeggiante) impostare l’interruttore (B) alla posizione 2.

Uso delle icone Procedura di programmazione Oltre ai suoni della suoneria, la suoneria comprende un’indicazione visiva del dispositivo che l’ha attivata. Si illumina un’icona quando la suoneria è attivata da un pulsante di campanello o da un altro dispositivo compatibile. La suoneria supporta sei icone: Porta ingresso Porta posteriore

Simbolo allarme Intruso Telefono Modo di apprendimento Per abilitare la suoneria ad apprendere l’identità del pulsante del campanello: ● Premere il pulsante ● e tenerlo premuto. Si illumina ciascuna icona a turno. Quando l’icona richiesta è illuminata rilasciare il pulsante. ● Mentre l’icona selezionata è illuminata, azionare il pulsante. Suona la suoneria e l’icona lampeggia. Pager/ portachi- Procedura di disapprendimento Per rimuovere un pulsante dalla memoria della suoneria: ● Premere il pulsante ● e tenerlo premuto. Si illumina ciascuna icona a turno. Quando l’icona associata al pulsante da disapprendere è accesa, rilasciare il pulsante. ● Premere e tenere premuti i tasti ● e fino a quando si sente un bip. Le icone ‘Porta ingresso’ e ‘Porta posteriore’ sono in genere utilizzate per i pulsanti del campanello. Le altre icone sono intese per l’uso con altri dispositivi compatibili, come rilevatori di movimento a infrarosso passivo e rilevatori dello squillo di telefono. Sono anche incluse icone numerate da 1 a 6. Le icone sono autoadesive, fornite in genere in strisce di 3. Possono essere modificate, se necessario, aprendo la finestra scorrevole della suoneria e distaccandole delicatamente. Se necessario, le icone sulle strisce possono essere separate e fissate alla suoneria in un ordine diverso. Modifica della melodia

Modifica della melodia Premere il pulsante. Mentre l’icona lampeggia, premere il tasto . Premere nuovamente il tasto e la melodia cambia. Ripetere fino a quando si sente la melodia richiesta. Usare la Procedura di programmazione per modificare l’icona associata ad un pulsante.

Posizione della suoneria Funzione di richiamo Una breve premuta del tasto ● fa lampeggiare l’icona utilizzata per ultima. La suoneria può essere indipendente o montata a parete utilizzando la staffa fornita. Se si preferisce montarla a parete, avvitare la staffa alla parete (vedere la Fig. 5). Agganciare la suoneria alla staffa nel modo illustrato. Suoni della suoneria Per sentire il suono della suoneria, senza utilizzare il pulsante del campanello, premere il tasto . Premere nuovamente il tasto e la melodia cambia. Fig. 5 Risoluzione dei problemi Nel modo apprendimento si sente un bip… ● Il pulsante attualmente programmato è stato già appreso dalla suoneria. ● Per modificare l’icona associata al pulsante, utilizzare la procedura di disapprendimento, e riprogrammare quindi il pulsante. Dopo il suono normale della suoneria si sentono due bip… ● Questo indica che la carica della batteria è bassa nel pulsante del campanello che attiva la suoneria. Montare una nuova batteria, tipo CR2032, Quando si preme il pulsante del campanello, la luce di sicurezza ambra non si accende o si accende solo brevemente… ● In condizioni di funzionamento normale, la luce ambra si accende per un secondo. Quando la batteria è parzialmente carica, la luce si accende solo brevemente.

La suoneria non funziona… ● Controllare che le batterie siano del tipo giusto, LR14 ‘C’. Usare esclusivamente batterie alcaline. ● Controllare che le batterie siano inserite correttamente. ● La suoneria è probabilmente all’esterno della portata del pulsante. Provare la suoneria in una posizione diversa. ● La suoneria non ha probabilmente appreso l’identità del pulsante. Seguire il seguente procedimento. La suoneria non suona… ● Controllare la posizione dell’interruttore della suoneria. ● Controllare che il controllo del volume non sia regolato al minimo La luce lampeggiante non funziona… ● Controllare la posizione dell’interruttore della suoneria. La portata è ridotta… ● Le strutture metalliche, inclusi i telai delle porte di uPVC, possono ridurre la portata del prodotto. Non montare il pulsante o la suoneria sopra o vicino a strutture metalliche. ● Altre apparecchiature possono provocare interferenza radio che influisce sulla suoneria. ● Le pareti e i soffitti possono ridurre la portata. ● Le batterie parzialmente scariche possono ridurre la portata. Sostituirle ogni 12-18 mesi. In condizioni fredde (temperature inferiori a 5°C), può essere necessario sostituire le batterie più spesso. La luce ambra lampeggia… Quando la batteria della suoneria è parzialmente scarica, una luce ambra lampeggia ogni 5 secondi. Inserire una nuova batteria nella suoneria (tipo LR14 ‘C’). Usare esclusivamente batterie alcaline.

Il pulsante non funziona con il mio vecchio apparecchio Libra… ● Libra + non è compatibile con il sistema Libra precedente. ● Usare solo accessori contrassegnati con Libra +.

Garanzia Specifiche Specifiche Suoneria Temperatura d’esercizio Da 0 a 40ºC Radiofrequenza – GB/Europa 868MHz Portata (campo aperto) 200 metri Livello volume (tipico) 90dBA @ 1m Potenza radiofrequenza Tipo di batteria Friedland garantisce questo prodotto per 2 anni a partire dalla data d’acquisto. È richiesta la prova d’acquisto; ciò non modifica i diritti legali dell’acquirente. Richiedere ulteriori informazioni sul nostro prodotto alla Helpline Friedland al n.

Smaltimento e riciclaggio LR14 Durata della batteria (5 attivazioni/giorno) 12 mesi Grado di protezione internazionale IP3x Adattatore di alimentazione D935,D935E Non smaltire le batterie e i prodotti di scarto elettrici con i rifiuti domestici. Riciclare dove esistono le strutture apposite. Richiedere ulteriori informazioni sul riciclaggio alle autorità locali o al rivenditore. Dichiarazione Novar ED&S dichiara che questo kit suoneria senza fili è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 1999/5/CE in materia di conformità europea delle apparecchiature radio e delle apparecchiature terminali di telecomunicazione (R&TTE) Friedland, The Arnold Centre, Paycocke Road, Basildon, Essex, SS14 3EA www.friedland.co.uk
