D917S LIBRA+ - Rauchmelder FRIEDLAND - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Rauchmelder
Marke	Friedland
Modell	D917S LIBRA+
Stromversorgung	4 Alkaline-Batterien LR14 (Typ C), 12 Monate Lebensdauer (5 Aktivierungen/Tag)
Frequenz	868 MHz (RF)
Reichweite	200 Meter im Freifeld, reduziert bei metallischen Hindernissen
Lautstärke	90 dBA in 1 Meter (einstellbar)
Visuelle Anzeige	Blitzlicht und abnehmbare Symbole (6 Symbole enthalten)
Anzahl der Klingeltöne	Mehrere Klingeltöne verfügbar, auswählbar
Erinnerungsfunktion	Ja, Anzeige des zuletzt aktivierten Symbols
Batterietyp des Drucktasters (Zubehör)	CR2032 (nicht enthalten)
Betriebstemperatur	0 bis 40°C
Schutzart	IP3x
Material	Kunststoff
Abmessungen (ca.)	Nicht in der Anleitung angegeben
Gewicht (ca.)	Nicht in der Anleitung angegeben
Installation	Auf Wandhalterung oder freistehend, Wandhalterung im Lieferumfang
Kompatibilität	Nur Libra+ Zubehör (nicht kompatibel mit altem Libra-System)
Garantie	2 Jahre

Häufig gestellte Fragen - D917S LIBRA+ FRIEDLAND

Wie installiere ich die Batterien der Klingel?

Entfernen Sie den Batteriefachdeckel, indem Sie an Position A drücken und um 5 mm nach hinten schieben, dann anheben. Setzen Sie 4 Alkaline-Batterien LR14 'C' unter Beachtung der Polarität ein.

Was tun, wenn die Klingel nicht läutet?

Überprüfen Sie, ob die Batterien LR14-Alkaline sind und korrekt eingelegt wurden. Überprüfen Sie die Schalterstellung (Normalmodus: Position 2). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Überprüfen Sie die Reichweite zwischen Drucktaster und Klingel.

Wie programmiere ich einen Drucktaster?

Halten Sie die Taste ● gedrückt, bis die Symbole durchlaufen. Lassen Sie los, wenn das gewünschte Symbol aufleuchtet, und betätigen Sie den Drucktaster. Die Klingel ertönt und das Symbol blinkt zur Bestätigung.

Wie ändere ich den Klingelton?

Drücken Sie den Drucktaster. Wenn das Symbol blinkt, drücken Sie die Taste ◀, um den Klingelton zu ändern. Wiederholen Sie dies, bis der gewünschte Ton ertönt.

Was bedeutet ein Piepton während des Lernvorgangs?

Dies bedeutet, dass der Drucktaster bereits in der Klingel registriert ist. Um das Symbol zu ändern, führen Sie zuerst den Entlernvorgang durch (Tasten ● und ▼ gedrückt halten).

Die Reichweite ist reduziert, was tun?

Halten Sie die Klingel von metallischen Strukturen (Fensterrahmen, PVC-U-Türen) fern. Vermeiden Sie Funkstörungen durch andere Geräte. Ersetzen Sie die Batterien alle 12 bis 18 Monate, bei Kälte häufiger.

Wie lösche ich einen Drucktaster aus der Klingel?

Halten Sie die Taste ● gedrückt, bis das zugehörige Symbol aufleuchtet, dann loslassen. Drücken Sie gleichzeitig ● und ▼, bis ein Piepton ertönt.

Das orangefarbene Licht blinkt alle 5 Sekunden, was tun?

Dies bedeutet, dass die Batterien der Klingel schwach sind. Ersetzen Sie die 4 LR14-Batterien durch neue.

Kann ich mein altes Libra-Zubehör verwenden?

Nein, das Libra+-System ist nicht mit dem alten Libra-System kompatibel. Verwenden Sie nur mit Libra+ gekennzeichnetes Zubehör.

Wie teste ich die Klingel ohne Drucktaster?

Drücken Sie die Taste ▶, um die Klingeltöne zu hören. Drücken Sie erneut, um den Klingelton zu wechseln.

BEDIENUNGSANLEITUNG D917S LIBRA+ FRIEDLAND

Packungsinhalt überprüfen.. Pg. 9
Sicherheit.
Schnellstart.

Klingelbatterien einlagen...Pg. 10
Schalterpositionen
Lautstärke
Schiebefenster
Symbol . Pg. 11
Programmierung
Wiederholung. Pg. 12
Klingeltone
Gongposition
Störungssuche
Spezifikationen. Pg. 14
Entsorgung.
Garantie.
Erklärung.

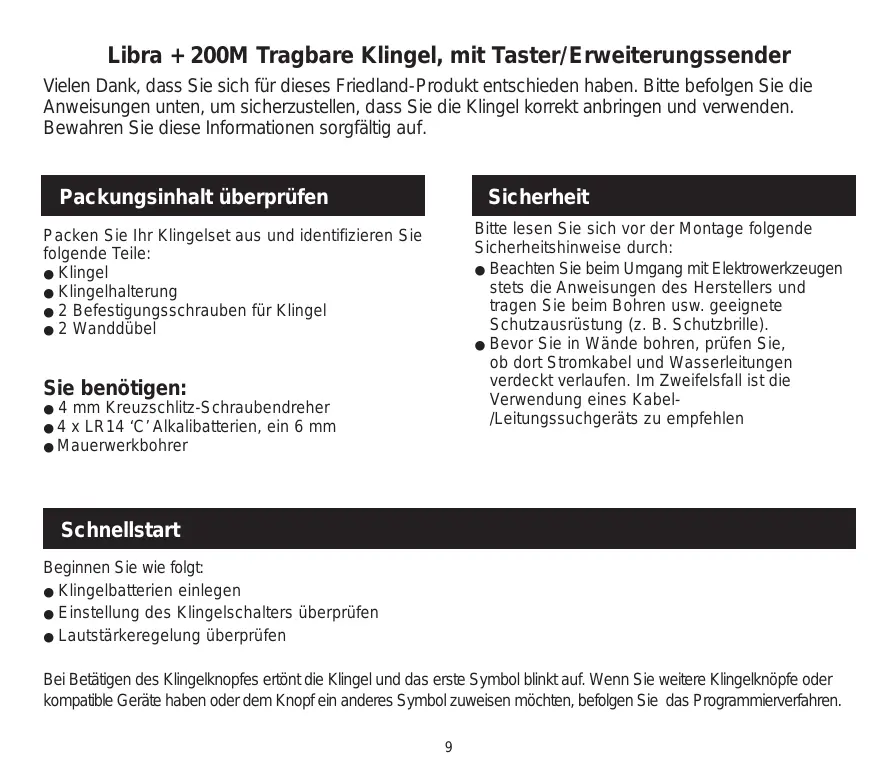

Libra + 200M Tragbare Klingel, mit Taster/Erweiterungssender

Vielen Dank, dass Sie sich für diesen Friedland-Produkt entschieden haben.itte befolgen Sie die Anweisungen unter, um Sicherzustellen, dass Sie die Klingel korrekt anbringen und verwenden.

Bewahren Sie diese Informationen sorgfältig auf.

Packungsinhalt überprüfen

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

Klingel
Klingelhalterung
2 Befestigungsschrauben für Klingel
2 Wandübel

Siebenotigen:

• 4 mm Kreuzschlitz-Schraubendreher
• 4 x LR14 'C' Alkalibatterien, ein 6 mm
  Mauerwerkbohrer

Sicherheit

Bitte lessen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachten Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und/TRagen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B. Schutzbrille).
• Bevor Sie in Wände bohren, prufen Sie, ob dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel/Leitungssuchgeräts zu empfehlen

Schnellstart

Beginnen Sie wie folgt:

Klingelbatterien einlegen
- Einstellung des Klingelschalters überprüfen
Lautstärkeregelung überprüfen

Bei Betätigen des Klingelknopfes erönt die Klingel und das ersten Symbol blinkt auf. Wenn Sie weitere Klingelknöfte oder kompatible Geräte haben oder dem Knopf ein anderes Symbol zuweisen möchten, befolgen Sie das Programmierverfahren.

Klingelbatterien einlagen

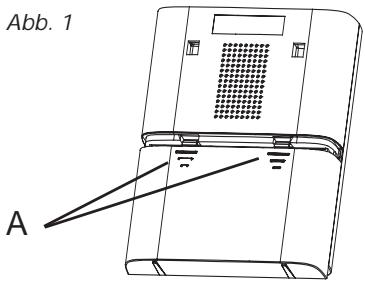

Zum Entfernen der Batterieabdeckung drucken Sie auf Punkt A und schieber den Sie die Abdeckung 5 mm darüber. Hebden Sie dann die Abdeckung ab. Legen Sie 4 Alkalibatterien LR14, C' ein (nicht im Lieferumfang). Beachten Sie die Polausrichtung (siehe Aufdruck im Batteriefach) (Abb. 1).

Schalterpositionen

Stumm

Um das Klingelgeräusch abzuschalten, stellen Sie den Schalter (B) auf Position 1.

Blinklicht

Zum Abschalten des blauen Blinklichts stellen Sie den Schalter (B) auf Position 3.

Normaler Betrieb

Zum normalen Betrieb (Ton + Licht) stellen Sie Schalter (B) auf Position 2.

Lautstärke

Der Lautstärkeregler befindet sich hinter dem Schiebefenster vorne an der Klingel. Wahlen Sie anfangs eine mittlere Lautstärke. Nachdem Sie die Anlage getestet haben, stellen Sie die gewünschte Lautstärke ein.

Schiebefenster

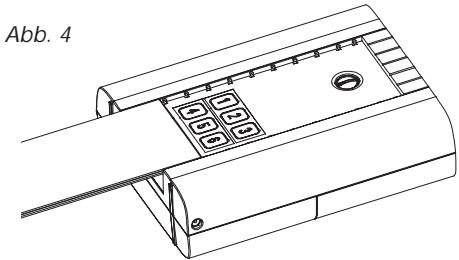

Lösen Sie den Riegel (C) und öffnen Sie das Fenster durch Schieben (Abb. 4).

Symbole

Nebem dem Klingelgeräusch ist ihre Klingel mit visuellen Anzeigen versehen, die darauf hinweisen, durch welches Gerät die Klingel aktiviert wurde. Sobald die Klingel durch den Klingelknopf oder ein anderes kompatibles Gerät aktiviert wird, leuchtete eines von sechs möglichen Symbolen auf:

Haustür

Hintertür

Alertsymbole

Intruder

Telefon

Pager/ Key fob

Die „Haustür“- und „Hintertür“-Symbole werden mein für Klingelknöppe verwendet. Die übrigen Symbole können anderen kompatiblen Geräten wie einem Funk-Bewegungsmelder und einem Telefon-Klingeltonmelder zugeordnet werden. Darüber hinaus gibt es von 1 bis 6[numerierte Symbole. Die Symbole sind selbstklebend, 3 Symbolstreifen sind in der Verpackung enthalten. Sie konnen bei Bedarf ausgewechselt werden. Öffnen Sie dazu das Schiebefenster an der Klingel und losen Sie vorsichtig die Klebestreifen. Auf Wunsch konnen auch die einzelnen Symbole von den Streifen abgeschnitten und in anderer Reihenfolge auf der Klingel angebracht werden.

Mithilfe der Programmierung ändern Sie, welche Symbol jeweils durch ein Gerät aktiviert wird.

Programmierung

Lernmodus

Aktivieren der Klingel zum Erkennen Ihres Klingelknopfes:

• Halten Sie die Taste ● gedrückt. Die Symbole leuchten nacheinander auf. Sobald das gewünschte Symbol aufleuchtet, halten Sie die Taste los.
• Drucken Sie den Klingelknopf, während das gewählte Symbol aufleuchtet. Die Klingel eront, und das Symbol blinkt auf.

Programmierung rückgangig machen

Wenn Sie ein Gerät aus dem Klingelspeicher entfernen möchten:

• Halten Sie die Taste ● gedrück. Die Symbole leuchten nacheinander auf. Sobald das Symbol, das dem zu entfernenden Gerät zugeordnet ist, aufleuchtet, setzen Sie die Taste los.
• Halten Sie sowohl die Taste ● als auch Jürgen geprükt, bis ein Piepton ertört.

Klingeltonändern

Klingeltonändern

Betätigten Sie den Klingelknopf. Drücken Sie die Taste, während das Symbol aufblinkt. Drücken Sie die Taste erneut, um einen anderen Ton zu horen. Wiederholen Sie theses Verfahren, bis Ihnen ein Klingelton gefällt.

Wiederholung

Wenn Sie kurz die Taste ● drücken, blinkt das zuletzt benutzte Symbol auf.

Klingeltone

Wenn Sie die Klingeltone horen möhlen, ohne den Klingelknopf zu betätigten, drücken Sie die Taste Drucken Sie die Taste erneut um einen anderen Klingelton zu horen.

Gongposition

Die Klingel kann frei aufgestellt oder mithilfe der mitgelieferten Wandhalterung an einer Wand montiert werden. Schrauben Sie in thisem Fall die Wandhalterung an der Wand fest (siehe Abb. 5) und haken Sie die Klingel wie abgebildet in die Halterung ein.

Störungssuche

Im Lernmodus ist ein Piepton hörbar ...

• Der Klingelknopf, den Sie programmieren, wird bereits von der Klingel erkannt.
• Wenn Sie dem Klingelknopf ein anderes Symbol zuweisen möchten, Verfahren Sie wie unter „Programmierung rückgangig machen“ beschrieben und programmieren Sie dann den Klingelknopf erneut ein.

Auf den normalen Klingelton folgen zwei Pieptone ...

• Dies weist auf einen niedrigen Batteriestand im Klingelknopf hin, der die Klingel aktivierte.
  Legen Sie eine neue Batterie Typ CR2032 ein.
  Bei Betätigen des Klingelknopfes leuchtet das orangefarbene Licht nicht oder nur kurz auf ...
• Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel faktioniert nicht ... · Prüfen Sie, ob Batterien des Typs LR14 'C' eingelegt sind. Verwenden Sie nur Alkalibatterien. · Vergewissemeln Sie sich, dass die Batterien korrekt ausgerichtet sind. · Möglichkeiten befindet sich die Klingel außerhalb der Reichweite des Klingelknopfes. Probieren Sie die Klingel an einer anderen Position aus. ·|Möglicherweise ist der Klingelknopf noch nicht in die Klingel einprogrammiert. Programmieren Sieihn ein.

Es ist kein Klingelton hörbar ... · Überprüfen Sie die Schalterstellung an der Klingel. · Vergewissemeln Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung ist.

Das Blinklicht leuchtet nicht auf ... · Überprüfen Sie die Schalterstellung an der Klingel.

Die Reichweite ist reduziert ... · Metallstrukturen und uPVC-Türrahmen können die Reichweite des Produkts verringgen. Montieren Sie Klingelknopf und Klingel möglichst nicht an oder in der Höhe von Metalteilen. · Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt. · Wände und Decken reduzieren die Reichweite. · Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12-18 Monate aus. Bei kaltem Wetter (unter 5°C) müssen die Batterien möglichere韋hafter ausgewechselt werden

Das orange Licht blinkt auf ... · Bei niedrigem Batteriestand der Klingel blinkt alle 5 Sekunden ein oranges Licht auf. Legen Sie neue Batterien vom Tp LR14 'C' in die Klingel ein. Verwenden Sie nur Alkalibatterien.

Klingel/Klingelknopf faktionierieren nicht in Verbindung mit unseren alteren Libra-Geräten ... · Libra + ist nicht mit dem früheren Libra-System kompatibel. · Verwenden Sie nur mit Libra + gekennzeichene Zubehörteile.

Spezifikationen

Spezifikationen	Klingel
Betriebstempoatur	0 bis 40°C
Funkfrequency – GB/Europa	868 MHz
Reichweite (für Freiflächen)	200 m
Lautstärke (typische Einstellung)	90dBA @ 1m
HF-Leistung	-
Batterie	LR14
Batterielebensdauer (5 Betätigungen pro Tag)	12 Monate
Maximum input voltage (T1 - T5)	-
IP-Schutzklasse	IP3x
Stromadapter	D935, D935E

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihr gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unserem Produkt erhalten Sie von der Friedland-Helpline unter [phone].

Entsorgung

Batterien und Elektroartikel sollenn nicht zusammen mit normalem Hausmüll entsorgt werden. Nach Mänglichkeit sollenn Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei ihrer örtlichen Behörde oder ihrem Fachhändler nach Recycling-Möglichkeiten.

Erklärung

Novar ED&S erklärt hiermit, dass these Funkklingelset den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.

Libra + Carillon 200M portable
