Produkttyp	Drahtlose Türklingel
Marke	FRIEDLAND
Modell	D918S LIBRA+
Stromversorgung	4 LR14-Alkalibatterien (Typ C)
Batterielebensdauer	Ca. 12 Monate (5 Aktivierungen/Tag)
Funkfrequenz	868 MHz
Reichweite ohne Hindernisse	200 Meter
Schallpegel	90 dBA in 1 Meter
Betriebstemperatur	0°C bis 40°C
IP-Schutzart	IP3x
Anzahl Klingeltöne	6 Melodien
Anzeige-Icons	6 anpassbare Icons
Blinkfunktion	Ja, mit Ein/Aus-Schalter
Lautstärkeeinstellung	Ja, stufenloser Drehregler
Lautlosmodus	Ja (Schalterstellung 1)
Programmierung	Lern- und Entlernmodus
Erinnerungsfunktion	Ja, schneller Tastendruck
Kompatibilität	Nur Libra+ Zubehör
Garantie	2 Jahre
Entsorgung	Recycling von Batterien und Elektroschrott

Häufig gestellte Fragen - D918S LIBRA+ FRIEDLAND

Wie installiere ich die Batterien der Türklingel?

Drücken Sie auf die Stelle A und schieben Sie die Abdeckung nach hinten. Legen Sie 4 LR14-Alkalibatterien (Typ C) unter Beachtung der angegebenen Polarität ein.

Wie programmiere ich einen Taster?

Halten Sie die Taste ● gedrückt, bis das gewünschte Icon leuchtet, lassen Sie los und betätigen Sie den Taster. Die Türklingel ertönt und das Icon blinkt.

Wie ändere ich den Klingelton?

Drücken Sie den Taster, und wenn das Icon blinkt, drücken Sie die Taste ▲, um die 6 Klingeltöne durchzugehen. Halten Sie bei dem gewünschten an.

Was bedeutet ein Piepton im Lernmodus?

Der Taster ist bereits registriert. Um das Icon zu ändern, führen Sie vor dem Neuprogrammieren einen Entlernvorgang durch.

Was bedeutet ein doppelter Piepton nach dem normalen Klingeln?

Dies zeigt an, dass die Batterie des Tasters bald leer ist. Ersetzen Sie sie durch eine CR2032-Batterie.

Was bedeutet ein orange blinkendes Licht alle 5 Sekunden?

Die Batterien der Türklingel sind schwach. Ersetzen Sie die 4 Batterien durch LR14-Alkalibatterien (Typ C).

Was ist die maximale Reichweite der Türklingel?

Die Reichweite ohne Hindernisse beträgt 200 Meter. Wände und Metallstrukturen können die Reichweite verringern.

Die Türklingel funktioniert nicht, was tun?

Überprüfen Sie die Ausrichtung und den Zustand der Batterien, die Stellung des Schalters, die Lautstärkeeinstellung und ob der Taster korrekt programmiert ist. Versuchen Sie, die Türklingel näher zu bringen.

Wie reinige ich die Türklingel?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Vermeiden Sie Feuchtigkeit.

Kann ich mein altes Libra-System mit dieser Türklingel verwenden?

Nein, das Libra+-System ist nicht mit dem alten Libra-System kompatibel. Verwenden Sie nur mit Libra+ gekennzeichnetes Zubehör.

BEDIENUNGSANLEITUNG D918S LIBRA+ FRIEDLAND

Packungsinhalt überprüfen.. Pg. 9
Sicherheit.
Schnellstart.

Klingelbatterien einlagen...Pg. 10
Schalterpositionen
Lautstärke
Schiebefenster
Symbol . Pg. 11
Programmierung
Wiederholung. Pg. 12
Klingeltone
Gongposition
Störungssuche
Spezifikationen.. .Pg. 14
Entsorgung.
Garantie.
Erklärung.

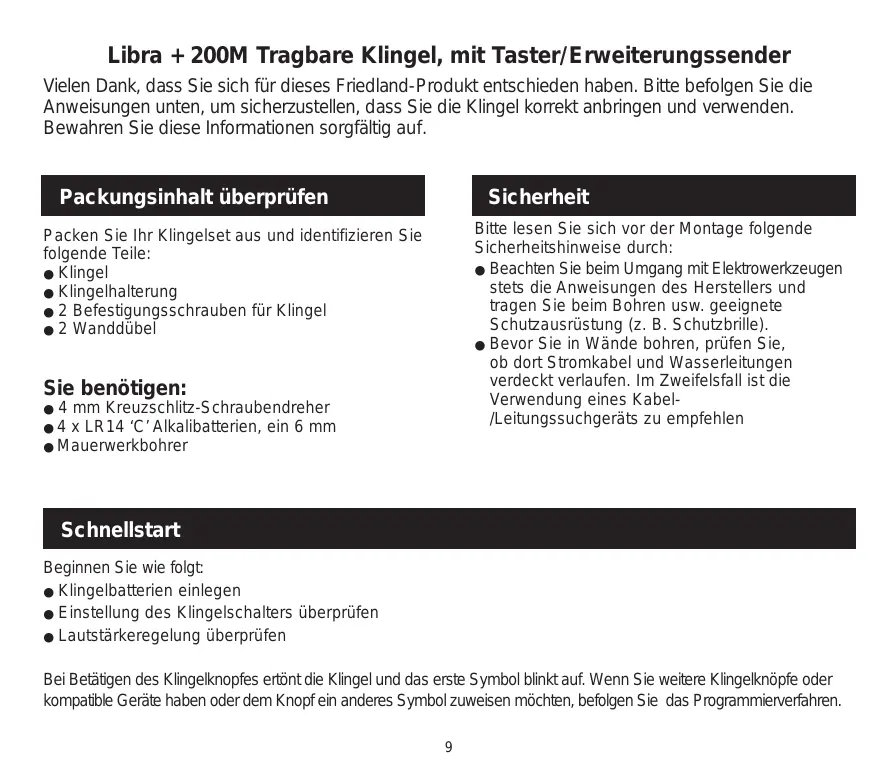

Libra + 200M Tragbare Klingel, mit Taster/Erweiterungssender

Vielen Dank, dass Sie sich für diesen Friedland-Produkt entschieden haben.itte befolgen Sie die Anweisungen unter, um Sicherzustellen, dass Sie die Klingel korrekt anbringen und verwenden.

Bewahren Sie diese Informationen sorgfältig auf.

Packungsinhalt überprüfen

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

Klingel
Klingelhalterung
2 Befestigungsschrauben für Klingel
2 Wandübel

Siebenotigen:

• 4 mm Kreuzschlitz-Schraubendreher
• 4 x LR14 'C' Alkalibatterien, ein 6 mm
  Mauerwerkbohrer

Sicherheit

Bitte lessen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachten Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und/TRagen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B. Schutzbrille).
• Bevor Sie in Wände bohren, prufen Sie, ob dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel/Leitungssuchgeräts zu empfehlen

Schnellstart

Beginnen Sie wie folgt:

Klingelbatterien einlegen
- Einstellung des Klingelschalters überprüfen
Lautstärkeregelung überprüfen

Bei Betätigen des Klingelknopfes erönt die Klingel und das ersten Symbol blinkt auf. Wenn Sie weitere Klingelknöfte oderCompatible Geräte haben oder dem Knopf ein anderes Symbol zuweisen möchten, befolgen Sie das Programmierverfahren.

Klingelbatterien einlagen

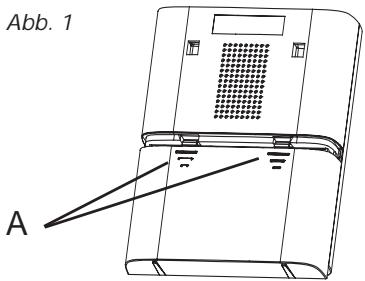

Zum Entfernen der Batterieabdeckung drucken Sie auf Punkt A und schieber den Sie die Abdeckung 5 mm darüber. Heben Sie dann die Abdeckung ab. Legen Sie 4 Alkalibatterien LR14, C' ein (nicht im Lieferumfang). Beachten Sie die Polausrichtung (siehe Aufdruck im Batteriefach) (Abb. 1).

Schalterpositionen

Stumm

Um das Klingelgeräusch abzuschalten, stellen Sie den Schalter (B) auf Position 1.

Blinklicht

Zum Abschalten des blauen Blinklichts stellen Sie den Schalter (B) auf Position 3.

Normaler Betrieb

Zum normalen Betrieb (Ton + Licht) stellen Sie Schalter (B) auf Position 2.

Lautstärke

Der Lautstärkeregler befindet sich hinter dem Schiebefenster vorne an der Klingel. Wahlen Sie anfangs eine mittlere Lautstärke. Nachdem Sie die Anlage getestet haben, stellen Sie die gewünschte Lautstärke ein.

Schiebefenster

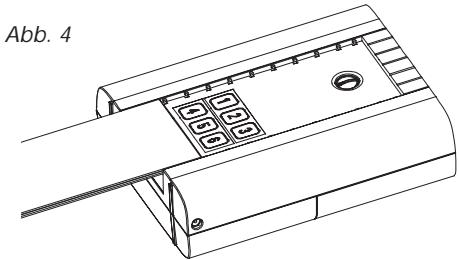

Lösen Sie den Riegel (C) und öffnen Sie das Fenster durch Schieben (Abb. 4).

Symbole

Nebem dem Klingelgeräusch ist ihre Klingel mit visuellen Anzeigen versehen, die darauf hinweisen, durch welches Gerät die Klingel aktiviert wurde. Sobald die Klingel durch den Klingelknopf oder ein anderes kompatibles Gerät aktiviert wird, leuchtete eines von sechs möglichen Symbolen auf:

Haustür

Hintertür

Alertsymbole

Intruder

Telefon

Pager/ Key fob

Die „Haustür“- und „Hintertür“-Symbole werden mein für Klingelknöppe verwendet. Die übrigen Symbole können anderen kompatiblen Geräten wie einem Funk-Bewegungsmelder und einem Telefon-Klingeltonmelder zugeordnet werden. Darüber hinaus gibt es von 1 bis 6[numerierte Symbole. Die Symbole sind selbstklebend, 3 Symbolstreifen sind in der Verpackung enthalten. Sie konnen bei Bedarf ausgewechselt werden. Öffnen Sie dazu das Schiebefenster an der Klingel und losen Sie vorsichtig die Klebestreifen. Auf Wunsch konnen auch die einzelnen Symbole von den Streifen abgeschnitten und in anderer Reihenfolge auf der Klingel angebracht werden.

Mithilfe der Programmierung ändern Sie, welche Symbol jeweils durch ein Gerät aktiviert wird.

Programmierung

Lernmodus

Aktivieren der Klingel zum Erkennen Ihres Klingelknopfes:

• Halten Sie die Taste ● gedrückt. Die Symbole leuchten nacheinander auf. Sobald das gewünschte Symbol aufleuchtet, halten Sie die Taste los.
• Drucken Sie den Klingelknopf, während das gewählte Symbol aufleuchtet. Die Klingel eront, und das Symbol blinkt auf.

Programmierung rückgangig machen

Wenn Sie ein Gerät aus dem Klingelspeicher entfernen möchten:

• Halten Sie die Taste ● gedrück. Die Symbole leuchten nacheinander auf. Sobald das Symbol, das dem zu entfernenden Gerät zugeordnet ist, aufleuchtet, halten Sie die Taste los.
• Halten Sie sowohl die Taste ● als auch Jęgadrück, bis ein Piepton ertört.

Klingeltonändern

Klingeltonändern

Betätigten Sie den Klingelknopf. Drücken Sie die Taste, während das Symbol aufblinkt. Drücken Sie die Taste erneut, um einen anderen Ton zu horen. Wiederholen Sie theses Verfahren, bis Ihnen ein Klingelton gefällt.

Wiederholung

Wenn Sie kurz die Taste ● drücken, blinkt das zuletzt benutzte Symbol auf.

Klingeltone

Wenn Sie die Klingeltone horen möhlen, ohne den Klingelknopf zu betätigten, drücken Sie die Taste Drucken Sie die Taste erneut um einen anderen Klingelton zu horen.

Gongposition

Die Klingel kann frei aufgestellt oder mithilfe der mitgelieferten Wandhalterung an einer Wand montiert werden. Schrauben Sie in thisem Fall die Wandhalterung an der Wand fest (siehe Abb. 5) und haken Sie die Klingel wie abgebildet in die Halterung ein.

Störungssuche

Im Lernmodus ist ein Piepton hörbar ...

• Der Klingelknopf, den Sie programmieren, wird bereits von der Klingel erkannt.
• Wenn Sie dem Klingelknopf ein anderes Symbol zuweisen möchten, Verfahren Sie wie unter „Programmierung rückgangig machen“ beschrieben und programmieren Sie dann den Klingelknopf erneut ein.

Auf den normalen Klingelton folgen zwei Pieptone ...

• Dies weist auf einen niedrigen Batteriestand im Klingelknopf hin, der die Klingel aktivierte.
  Legen Sie eine neue Batterie Typ CR2032 ein.
  Bei Betätigen des Klingelknopfes leuchtet das orangefarbene Licht nicht oder nur kurz auf ...
• Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel faktioniert nicht ... · Prüfen Sie, ob Batterien des Typs LR14 'C' eingelegt sind. Verwenden Sie nur Alkalibatterien. · Vergewissemeln Sie sich, dass die Batterien korrekt ausgerichtet sind. · Möglichkeiten befindet sich die Klingel außerhalb der Reichweite des Klingelknopfes. Probieren Sie die Klingel an einer anderen Position aus. ·|Möglicherweise ist der Klingelknopf noch nicht in die Klingel einprogrammiert. Programmieren Sieihn ein.

Es ist kein Klingelton hörbar ... · Überprüfen Sie die Schalterstellung an der Klingel. · Vergewissemeln Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung ist.

Das Blinklicht leuchtet nicht auf ... · Überprüfen Sie die Schalterstellung an der Klingel.

Die Reichweite ist reduziert ... · Metallstrukturen und uPVC-Türrahmen können die Reichweite des Produkts verringn. Montieren Sie Klingelknopf und Klingel möglichst nicht an oder in der Höhe von Metalteilen. · Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt. · Wände und Decken reduzieren die Reichweite. · Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12-18 Monate aus. Bei kaltem Wetter (unter 5°C) müssen die Batterien möglichere韋hafter ausgewechselt werden

Das orange Licht blinkt auf ... · Bei niedrigem Batteriestand der Klingel blinkt alle 5 Sekunden ein oranges Licht auf. Legen Sie neue Batterien vom Tp LR14 'C' in die Klingel ein. Verwenden Sie nur Alkalibatterien.

Klingel/Klingelknopf faktionierieren nicht in Verbindung mit unseren alteren Libra-Geräten ... · Libra + ist nicht mit dem früheren Libra-System kompatibel. · Verwenden Sie nur mit Libra + gekennzeichene Zubehörteile.

Spezifikationen

Spezifikationen	Klingel
Betriebstempoatur	0 bis 40°C
Funkfrequency – GB/Europa	868 MHz
Reichweite (für Freiflächen)	200 m
Lautstärke (typische Einstellung)	90dBA @ 1m
HF-Leistung	-
Batterie	LR14
Batterielebensdauer (5 Betätigungen pro Tag)	12 Monate
Maximum input voltage (T1 - T5)	-
IP-Schutzklasse	IP3x
Stromadapter	D935, D935E

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihr gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unserem Produkt erhalten Sie von der Friedland-Helpline unter [phone].

Entsorgung

Batterien und Elektroartikel sollenn nicht zusammen mit normalem Hausmüll entsorgt werden. Nach Mänglichkeit sollenn Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei ihrer örtlichen Behörde oder ihrem Fachhändler nach Recycling-Möglichkeiten.

Erklärung

Novar ED&S erklärt hiermit, dass these Funkklingelset den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.
