Type de produit	Carillon sans fil
Marque	FRIEDLAND
Modèle	D918S LIBRA+
Alimentation	4 piles alcalines LR14 (type C)
Durée de vie des piles	Environ 12 mois (5 activations/jour)
Fréquence RF	868 MHz
Portée sans obstacle	200 mètres
Niveau sonore	90 dBA à 1 mètre
Température de fonctionnement	0°C à 40°C
Indice de protection IP	IP3x
Nombre de sonneries	6 mélodies
Icônes indicatrices	6 icônes personnalisables
Fonction flash	Oui, avec commutateur ON/OFF
Réglage du volume	Oui, molette continue
Mode silencieux	Oui (position 1 du commutateur)
Programmation	Mode apprentissage et désapprentissage
Fonction rappel	Oui, appui rapide sur le bouton
Compatibilité	Accessoires Libra+ uniquement
Garantie	2 ans
Mise au rebut	Recyclage piles et DEEE

FOIRE AUX QUESTIONS - D918S LIBRA+ FRIEDLAND

Comment installer les piles du carillon ?

Appuyez sur l'emplacement A et faites glisser le couvercle vers l'arrière. Insérez 4 piles alcalines LR14 (type C) en respectant la polarité indiquée.

Comment programmer un bouton poussoir ?

Maintenez enfoncé le bouton ● jusqu'à ce que l'icône souhaitée s'allume, relâchez, puis actionnez le bouton poussoir. Le carillon sonne et l'icône clignote.

Comment changer la sonnerie du carillon ?

Appuyez sur le bouton poussoir, puis lorsque l'icône clignote, appuyez sur le bouton ▲ pour parcourir les 6 sonneries. Arrêtez-vous sur celle désirée.

Que signifie un bip sonore en mode apprentissage ?

Le bouton poussoir est déjà enregistré. Pour changer l'icône, effectuez une procédure de désapprentissage avant de reprogrammer.

Que signifie un double bip après le carillon normal ?

Cela indique que la pile du bouton poussoir est bientôt déchargée. Remplacez-la par une pile CR2032.

Que signifie un clignotement orange toutes les 5 secondes ?

Les piles du carillon sont faibles. Remplacez les 4 piles par des piles alcalines LR14 (type C).

Quelle est la portée maximale du carillon ?

La portée sans obstacle est de 200 mètres. Les murs et structures métalliques peuvent réduire la portée.

Le carillon ne fonctionne pas, que faire ?

Vérifiez l'orientation et l'état des piles, la position du commutateur, le réglage du volume, et que le bouton poussoir est bien programmé. Essayez de rapprocher le carillon.

Comment nettoyer le carillon ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez l'humidité.

Puis-je utiliser mon ancien système Libra avec ce carillon ?

Non, le système Libra+ n'est pas compatible avec l'ancien système Libra. Utilisez uniquement des accessoires marqués Libra+.

MODE D'EMPLOI D918S LIBRA+ FRIEDLAND

Manuel d'utilisation

D917S/D918S Libra plus Carillon sans fil 200m

Manuel d'utilisation

Vérification du contenu du carton. Pg. 16 Sécurité. Mise en service rapide. Installation des piles du carillon. Pg. 17 Positions du commutateur. Réglage du volume. Fenêtre coulissante. Utilisation des icônes. Pg. 18 Procédure de programmation. Fonction rappel. Pg. 19 Sonneries du carillon. Position du carillon. Résolution des problèmes. Spécifications. Pg. 21 Mise au rebut et recyclage. Garantie. Déclaration.

Carillon 200M portable Libra +

Nous vous remercions d'avoir choisi un produit Friedland. Veuillez suivre les instructions suivantes pour installer et utiliser correctement ce produit. Veuillez garder ces instructions dans un endroit sûr de façon à pouvoir vous y référer à une date ultérieure.

Vérification du contenu du carton

Sortez notre kit carillon de son emballage et identifiez les pièces suivantes :

• Carillon Support pour carillon
• 2 vis de fixation pour le carillon, 2 chevilles.

Vous aurez besoin de :

• Un tournevis cruciforme de 4 mm
• 4 piles alcalines de type LR14 'C',
• Une mèche à béton de 6 mm.

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Suivez toujours les recommandations du fabricant lors de l'utilisation d'appareils électriques et utilisez toujours un équipement de protection (par ex. des lunettes de protection) lorsque vous percez des trous.
• Avant de percer un trou dans un mur, vérifiez qu'il n'y a pas de canalisation d'eau ou de câbles électriques encastrés : si vous avez un doute, nous vous conseillons d'utiliser un appareil permettant de détecter les câbles et tuyaux.

Mise en service rapide

Pour l'installer, vous devrez suivre les étapes suivantes.

• Installer les piles du carillon.
• Vérifier le réglage du commutateur du carillon.
• Vérifier le réglage du volume.

En appuyant sur le bouton poussoir, le carillon se fait entendre et la première icône clignote. Si vous appuyez à nouveau sur le bouton poussoir ou si vous voulez assigner une autre icône à votre bouton poussoir, vous devrez suivre la procédure de programmation.

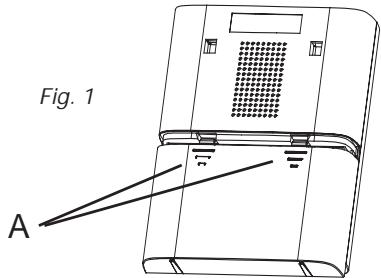

Installation des piles du carillon

Pour enlever le couvercle à piles du carillon, appuyez à l'emplacement A et faites glisser le couvercle vers l'arrière de 5 mm, puis retirez-le en le relevant. Insérez 4 piles alcalines de type LR14 C (non fournies). Respectez la polarité indiquée à l'intérieur du compartiment à piles.

Positions du commutateur

Couper le volume

Pour couper le volume, mettre le bouton (B) sur la position 1.

Éteindre le flash

Pour éteindre le flash, mettre le bouton (B) sur la position 3.

Utilisation normale

Pour une utilisation normale (son + flash), mettre le bouton (B) sur la position 2.

Réglage du volume

Le bouton de réglage du volume se situe derrière la fenêtre coulissante à l'avant du carillon.

Initialement, mettre le bouton de réglage sur la position du milieu. Une fois le système testé, l'ajuster au volume désiré.

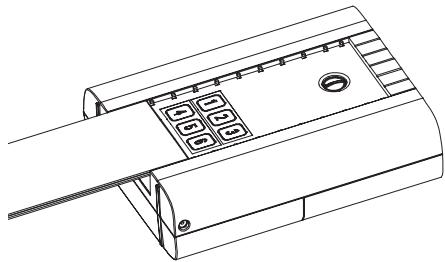

Fenêtre coulissante

Relâcher le bouton (C) et faire coulisser la fenêtre pour l'ouvrir (Fig. 4).

Utilisation des icônes

En plus des sonneries de carillon, votre carillon indique visuellement l'appareil qui a été activé. Une icône s'affiche lorsque le carillon est activé par un bouton poussoir ou par un autre appareil compatible. Ce carillon compte six icônes :

Ported'entree

Back door

Alert symbol

Intruder

telephonique

Pager/ Key fob

Les icônes (porte d'entrée) et 'Backdoor' (porte du garage ou porte arrière de la maison) sont généralement utilisées avec les boutons poussoirs. Les autres icônes sont utilisées avec d'autres appareils compatibles, comme les détecteurs de mouvements infrarouges passifs (IRP) ou les détecteurs de sonnerie téléphonique. Les icônes numérotées de 1 à 6 sont également incluses. Ces icônes auto-adhésives sont fournies en bandes de 3. Vous pouvez les changer, si nécessaire, en ouvrant la fenêtre coulissante du carillon et en décollant avec précaution les bandes correspondantes. Vous pouvez, si vous le désirez, découper les bandes en icônes individuelles et les coller sur le carillon dans un ordre différent.

Utilisez la procédure de programmation pour changer l'icône associée à un bouton-poussoir.

Mode apprentissage

Pour permettre à votre carillon d'apprendre à identifier votre bouton de commande :

• Appuyez sur le bouton ● et maintenez-le enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône voulue s'allume, relâchez le bouton.
• Lorsque l'icône que vous avez sélectionnée est allumée, actionnez le bouton poussoir. Le carillon sonne et l'icône clignote.

Procédure de désapprentissage

Si vous voulez retirer un bouton poussoir de la mémoire du carillon :

• Appuyez sur le bouton ● et maintenez-le enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône associée au bouton-poussoir à désenregistrer est allumée, relâchez le bouton.
• Appuyez en même temps sur les boutons ● et et maintenez-les enfoncés, jusqu'à ce que vous entendiez un bip sonore.

Changer la sonnerie

Appuyez sur le bouton poussoir. Lorsque l'icône clignote, appuyez sur le bouton. Appuyez à nouveau sur ce bouton pour changer de sonnerie. Recommencez jusqu'à ce que vous ayez la sonnerie voulue.

Fonction Rappel

En appuyant rapidement sur le bouton, la dernière icône utilisée se mettra à clignoter.

Sonneries du carillon

Pour entendre les sonneries du carillon sans appuyer sur le bouton poussoir, appuyez sur le bouton A. Appuyez à nouveau sur ce bouton pour changer de sonnerie.

Position du carillon

Le carillon peut être fixé de façon autonome ou monté sur un mur en utilisant le support mural fourni. Si vous souhaitez le fixer à un mur, vissez le support au mur (voir Fig. 5).

Le carillon s'accroche au support mural comme indiqué ci-contre.

Fig. 5

Résolution des problèmes

J'entends un "bip" sonore en mode apprentissage.

• Le bouton poussoir que vous programmez a déjà été configuré avec ce carillon.
• Si vous voulez changer l'icône associée au bouton poussoir, utilisez la procédure de désapprentissage, puis programmez à nouveau le bouton poussoir.

Deux 'bips' retentissent après le carillon normal. Cela signifie que la pile du bouton poussoir ayant activé le carillon est bientôt déchargée. Installez une nouvelle pile de type CR2032.

Lorsque le bouton poussoir est utilisé, la lumière orange de vérification ne s'allume pas ou ne s'allume qu

• Pour une utilisation normale, la lumière orange s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, la lumière s'allum Installez une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas... • Vérifiez que les piles sont bien des piles de type LR14. N'utilise que des piles alcalines. • Vérifiez que les piles sont montées correctement. • Il est possible que le carillon soit hors de portée du bouton poussoir. Essayez le carillon à un autre emplacement. • Le carillon n'a peut-être pas enregistré l'identité du bouton poussoir. Suivez la procédure de programmation.

Le carillon ne donne pas... • Vérifiez la position du commutateur du carillon. • Vérifiez que le contrôle du volume n'est pas réglié au minimum

La lumière clignotante ne fonctionne pas... • Vérifiez la position du commutateur du carillon.

La portée est réduite... • Les structures métalliques, notamment les cadres de fenêtes et de porte en PVC-U, peuvent réduire la portée du produit. Evitez de monter le bouton poussoir ou le carillon sur ou à proximité de structures métalliques. • D'autres équipements engendrent des interférences radio qui risquent d'affectorer votre carillon. • Les murs et les plafonds réduisent la portée de l'appareil. • La portée est également réduite avec des piles déchargées. Remplacez-les tous les 12 à 18 mois. Dans des conditions climatiques froides (en dessous de +5°C), les piles auront besoin d'être remplacées plus fréquemment.

La luzère orange clignote... • Lorsque la pile du carillon est bientôt déchargée, une luzère orange clignote toutes les 5 secondes. Installez de nouvelles piles de type LR14 'C' dans le carillon. N'utilise que des piles alcalines.

Le carillon/bouton poussoir ne fonctionne pas avec mon ancien apparéil Libra... • Libra + n'est pas compatible avec le système Libra antérieur. • N'utilise que des accessoires indiquant Libra +

Spécifications

Spécifications	Carillon
Température d'exploitation	0 à 40°C
Fréquence RF – UK/Europe	868MHz
Portée (sans obstacle)	200 mètres
Niveau de volume (typique)	90dBA @ 1m
Puisance RF	-
Type de pile	LR14
Durée de vie des piles (5 activations journalières)	12 mois
Classement IP	IP3x
Adaptateur courant	D935,D935E

Garantie

Friedland garantit ce produit pour une durée de 2 ans à partir de la date d'achat. Une preuve d'achat est requise ; vos droits en tant que consommateur ne sont pas affectés. Si vous désirez obtenir d'autres informations sur notre produit, veuillez appeler Friedland au 0810 00 12 15.

Mise au rebut et recyclage

Les piles et les déchets de produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Veuillez les recycler lorsque ces installations existent. Veuillez consulter vos autorités locales ou votre revendeur pour des conseils concernant le recyclage.

Déclaration

Par la présente, Novar ED&S déclare que ce kit carillon sans fil est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE concernant les équipements hertziens et les équipements terminaux de télécommunication (R&TTE).
