Producttype	Draadloze rookmelder
Merk	Friedland
Model	D917S LIBRA+
Voeding	4 alkaline batterijen LR14 (type C), 12 maanden levensduur (5 activeringen/dag)
Frequentie	868 MHz (RF)
Bereik	200 meter in open veld, verminderd met metalen obstakels
Volume	90 dBA op 1 meter (instelbaar)
Visuele indicator	Lichtflits en verwijderbare iconen (6 iconen inbegrepen)
Aantal melodieën	Verschillende melodieën beschikbaar, selecteerbaar
Herinneringsfunctie	Ja, weergave van het laatst geactiveerde icoon
Batterijtype drukknop (accessoire)	CR2032 (niet inbegrepen)
Bedrijfstemperatuur	0 tot 40°C
Beschermingsgraad	IP3x
Materiaal	Kunststof
Afmetingen (ongeveer)	Niet gespecificeerd in de handleiding
Gewicht (ongeveer)	Niet gespecificeerd in de handleiding
Installatie	Op muurbeugel of vrijstaand, muurbeugel meegeleverd
Compatibiliteit	Enkel Libra+ accessoires (niet compatibel met oud Libra systeem)
Garantie	2 jaar

Veelgestelde vragen - D917S LIBRA+ FRIEDLAND

Hoe de batterijen van de deurbel installeren?

Verwijder het deksel van het batterijcompartiment door op positie A te drukken en 5 mm naar achteren te schuiven, en til het vervolgens op. Plaats 4 alkaline batterijen LR14 'C' met de juiste polariteit.

Wat te doen als de deurbel niet gaat?

Controleer of de batterijen LR14 alkaline zijn en correct zijn geplaatst. Controleer de stand van de schakelaar (normale modus: stand 2). Zorg ervoor dat het volume niet op minimum staat. Controleer het bereik tussen de drukknop en de deurbel.

Hoe een drukknop programmeren?

Houd de knop ● ingedrukt tot de iconen scrollen. Laat los wanneer het gewenste icoon oplicht, en bedien vervolgens de drukknop. De deurbel gaat en het icoon knippert ter bevestiging.

Hoe de melodie wijzigen?

Druk op de drukknop. Wanneer het icoon knippert, druk op de knop ◀ om van melodie te veranderen. Herhaal tot u de gewenste melodie heeft.

Wat betekent een pieptoon tijdens het aanleren?

Dit geeft aan dat de drukknop al is geregistreerd in de deurbel. Om van icoon te veranderen, gebruik eerst de procedure voor het verwijderen (knop ● en ▼ ingedrukt houden).

Het bereik is verminderd, wat te doen?

Plaats de deurbel weg van metalen constructies (raamlijsten, PVC-U deuren). Vermijd radio-interferentie van andere apparatuur. Vervang de batterijen elke 12 tot 18 maanden, vaker bij koud weer.

Hoe een drukknop uitschrijven?

Houd de knop ● ingedrukt tot het bijbehorende icoon oplicht, en laat los. Druk tegelijkertijd op ● en ▼ tot u een pieptoon hoort.

Het oranje lampje knippert elke 5 seconden, wat te doen?

Dit betekent dat de batterijen van de deurbel bijna leeg zijn. Vervang de 4 LR14 batterijen door nieuwe.

Kan ik mijn oude Libra accessoire gebruiken?

Nee, het Libra+ systeem is niet compatibel met het oude Libra systeem. Gebruik alleen accessoires met het label Libra+.

Hoe de deurbel testen zonder drukknop?

Druk op de knop ▶ om de melodieën te horen. Druk nogmaals om van melodie te veranderen.

GEBRUIKSAANWIJZING D917S LIBRA+ FRIEDLAND

Instructie handleiding

D917S/D918SBlibra+200m Draadloze deurbelset

Instruzione Manuel

D917S/D918S Libra+ Timbre portátil 200M

Controleer de inhoud van de verpakking... Pg. 23

Veiligheid.

Snelstart.

Hetplaatsen van de batterijen voor de gong ....

Standen van de schakelaar.

Geluidsniveau.

Schuifvenster

Gebruik van de pictogrammen . Pg. 24

Programmerprocedure

Herhalingsfunctie. Pg. 25

Gongmelodieen.

Locatie van de gong.

Probleemoplossing . Pg. 26

Verwijdersen en recycling.

Garantie

Verklaring.

Libra + 200M Draadloze deurbelset

Dank u dat u voor dit product van Friedland hebt gekozen. Voor een juiste installmentie en gebruik vragen wij u de onderstaande instructies op te volgen. Bewaar deze instructies op een veilige plaats zodate u het later nogmaals kut doorlezen.

Controleer de inhoud van de verpakking

Pak uw deurbelset uit en controllerer de devolgende onderdelen aanwezig zich:

Gong
Gongbeugel
- 2 × bevestigingschroeven voor de gong
- 2 x muurpluggen

U hebtdnodig:

Een 4 mm kruskopschroeevendraier
- 4 x LR14 'C' alkaline batterijen,
Een 6 mm klopboor.

Veiligheid

Voordat u met de installmentie doorgaat, dient u de volgende veiligheidsinstrumenties in acht te nemen:

• Als u elektrisch gereedschap bij het boren van gaten etc. gebruikt, dient u te allen tjde het advies van de fabrikant op te volgen en waarvoor geschikt veiligheidskleding (bijv. veiligheidsbril) tdragen.
• Voordat u gaten in de muur boort, contrôleert u of er verborgen elektriciteitsbedrading en waterleidingen zich. Als u twijfelt

Snelstart

Voor het activeren, dient u de volgende procedure aan te houden.

• Plaats de batterijen voor de gong
• Controller de instelling van de gongschakelaar
• Controller het geluidsvolume

Als u de belknop indrukt zal de gong een geluid geen en gaat het 1e pictogram knipperen. Als u extra functies voor het meertere malen op de belknop drukken hebt, of een ander pictogram aan het indrukken wilt toekennen, dient u onderstaande procedure te volgen.

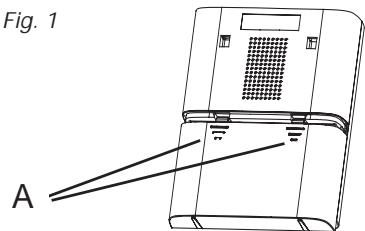

Hetplaatsen van de batterijenvoor de gong

Om de batterijdeksel van de gong te verwijderen, drukt u op punt A en schuift u de deksel ca. 5 mm omlaag, waarna u de deksel kut verwijderen. Plaats 4 × LR14 'C' alkaline batterijen (niet meegeleverd). Let hierbij op de polen zoals in het batterijkompartiment zich aanlageven (Fig. 1).

Standen van de schakelaar

Mute

Om het geluid UIT te schakelen, stelt u de schakelaar (B) in op stand 1.

Knipperlichtuit

Om het blauwe knipperlicht uit te schakelen, stelt u de schakelaar (B) in op stand 3.

Standard Werking

Voor een standardwerk ing (geluid ^+ knipperlicht), stelt u de schakelaar (B) in op stand 2.

Geluidsniveau

De volumeknop voor het regelen van het geluidsniveau treft u achefter het schuifvenster aan, aan devoorkant van de gong. Stel het geluidsvolume ineerste instantie op het middelste niveau in. Indien gewenstkest u, nadat u uw systeem hebt getest het volume aanpassen.

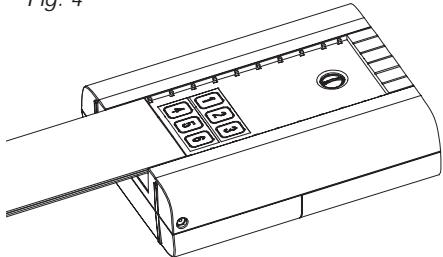

Schuifvenster

Ontgrendel de vergrendeling (C en schuif het venster open)

Fig. 4

Gebruik van de pictogrammen

Naast de gongtonen, heeft uw gong een visuèle indicatie om aan te gehen welk apparaat de gong geactiveerd heeft.Er zal een pictogram oplichten, als de gong door een druk op de deurbel of een andere soortgelijk apparaat werden geactiveerd. De gong is voorzien van zes pictogrammen:

Voordeur Achterdeur

Alertheid symbool

Indringer

TelefooN Pager/kefvfb

'De pictogrammen 'Voordeur' en 'Achterdeur' worden meestal gezrukt voor het indrukken van de deurbel. De overige pictogrammen zijn bestemd om te gebruiken bij ander, compatibel apparatuur, zoals een PIR-bewegingsdetector en een telefoonbeldetector. Pictogrammen, met de nummers 1 tot 6+zijn eveneens beschikbaar. De pictogrammen zijn zelflevend en worden geleverd in strips van 3. Indien gewenst+kennen de pictogrammen veranderd worden door het schuifvenster van de gong te openen enervolgens de strips er voorzichtig vanaf te trekken. Ook+kennen de strips in afzonderlijke pictogrammen worden geknipt enervolgens in een andere volgorde op de gong worden aangebracht.

Gebruik de Programmeerprocedure om het gerelateerde pictogram met een druk op de knop te wijzigen

Programmeerprocedure

Leermodus

Om de gong in te stellen zodate de identiteit van het indrukken van de belknop worden geleerd, gaat u als volgt te werk:

• Druk op de knop ● en houd deze ingedrukt. Op volgorde zullen de pictogrammen gaan branden. Als het pictogram worden verlicht waarvan u de functie wilt wissen, maar u de knop los.
• Als het door u gekozen pictogram is verlicht, drukt u op de belknop. De gong geeft geluid. Het pictogram za gaan knipperen.

Wisprocedure

Als u een functie uit het geheugen van de gong wilt verwijden:

• Druk op de knop ● en houd deze ingerukt.
  Op volgorde zullen de pictogrammen gaan branden. Als het pictogram worden verlicht waarvan u de functie wilt wissen,That u de knop los.
• Druk op de knappen & en houd deze ingedrukt totdat u een 'beep'-geluid hoort.

De melodie wijzigen

De melodie wijzigen

Druk op de knop. Terwijl de pictogram knippert, drukt u op de knop. Druk nogmaals op de knop waarna de melodie za wijzigen. Herhaal dit totdat u de melodie hoor die u wilt lien afspelen.

Herhalingsfunctie

Het kort indrukken van de knop ● zal het pictogramCTXnipperen dat het LAST werd gebruikt.

Gongmelodieen

Om de melodieën van de gong te kuren horen zonder dat de belknop worden ingedrukt drukt u op de knop . Het nogmaals op de knop drukken za de melodie wijzigen.

Locatie van de gong

De gong kan een vrijstaand locatie hebben, of op de muur m.b.v. de meegeleverde muurbeugels gemonteerd zich. Als muurmontage worden geprefereerd, schroeft u de beugels aan de muur (zie Fig 5). De gong hangt aan de muurbeugels zoals geillustreerd.

Fig. 5

Probleemoplossing

Een 'beep'-geluiden wordenijdens de leermodus weergegeven...

• De belknop die u programmeert werd reeds door de gong geleerd.
• Als u het pictogram gerelateerd aan de belknop wilt wijzigen, maakt u gebruik van de wisprocedure, programmeert u de belknop wee.

Twee 'beep'-geluiden worden na de normale melodie van de gong weergegeven...
- Dit geeft aan dat de batterij in de belknop die de gong activeert bijna leeg is. Plaats een neue batterij, type

Als de belknop worden geactiveerd en de amberkleurige verlichting Niet oplicht of slechts

gedurende een korteijd...

• Bij een normale werkung, zal de amberkleurige verlichting gedurende 1 seconde oplichten. Als de batterij bijna leeg is, zal het Licht alleen gedurende korte vrij oplichten. Plaats een batterij, type CR2032.

De gong werk Niet...

• Controller of de batterijen van het juiste type়n, t.w. .Gebruik alleen alkaline batterijen.
• Controller of de batterijen op de juiste wijze zijn geplaatst.

● Het kan zijn dat de gong buiten het bereik van de belknop staat opgesteld. Probeer om de gong op een andere locatie teplaatsen. ● Het kanijken dat de gong de identiteit van de functie van de belknop nog Niet hebft geleerd. Volg de programmeerprocedure.

De gong geeft geen geluid... ● Controller de ingestelde stand van de gong. ● Controller of het geluidsniveau nirot op de minimale stand staat ingesteld.

De gong geeft geen geluid... ● Controller of het geluidsniveau nirot op de minimale stand staat ingesteld.

Het bereik is gereduceerd... ● Metalen structuren, inclusief PVC-deurframes hunnen het bereik van het product beperken. Voorkom het installereren van de belknop of gong op of bij een metalen structureren. ● Overig apparatuur hunnen radio-interferentie veroorzaken, die van invloed�in op uw gong. ● Muren en plafonds beperken het bereik. ● Zwakke batterijen zullen het bereik beperken. Batterijen dien 1 x per 12 -18 maanden ver vangen te worden. In koude omstandigheden, (minder dan 5°C), batterijen dienen möglichk vaker verrangen te worden.

Den ravgule lampe blinker... ● När dorklokkens batteri er lavt, lyser en ravgul lampe hvert 5. sekund. Isæt nye batterier i dorklokken. Gebruik alleen alkaline batterijen.

Amberkleuriglicht knippert... ● Als de batterij van de gong bijna leeg is, za elke 5 seconden een amberkleurige richtje knipperen. Plaatns neue batterijen in de gong en gebruik hiervoortype LR14 'C' cellen. Gebruik alleen alkaline batterije

Gong / belknop werk Niet met mijn oudere apparatuur van Libra... ● Libra + is Niet compatibel met eerdere Libra-systemen. ● Gebruik alleen accessoires met de marketing Libra +

Specifications

Ominaisuudet	Gong
Werktemperatuur	0 tot 40°C
RF- frequentie – VK/Europa	868MHz
Range (open Field)	200 meters
Volumeniveau (kenmerkend)	90dBA @ 1m
RF- vermogen	-
Batterijtype	LR14
Levensduur batterij (5 activeringen / dag)	12 maanden
IP-classificatie	IP3x
Vermogensadapter	D935,D935E

Garantie

Friedland garandeert dit product voor eenperiode van 2aar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit geeft geen invloed op uw wettelijkrechten. Als umeer informatie over ons product wenst kunt u contact opnemen met de Friedland helpline op 01268 563066.

Verwijderen en recycling

Batterijen en verbruike elektrische producten dieren nicht met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de waarvoor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met deplaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen.

Verklaring

Novar ED&S verklaart hierbij dat ze draadloze deurbelset in overeenstemming is met deoodzakelijkke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC.
