MANUALE UTENTE PRO FLIGHT RADIO PANEL SAITEK

Congratulations per averacquisitiono il Panello Radio Pro Flight Saitek. Il panello radio interagisce con Microsoft Flight Simulator X per controllare le comunicazioni e le frequenze di navigazione dello stack radio del crusotto.

Installazione del Pannello Radio Pro Flight

Fissate il paneletto radio alle staffe di montaggio fornite. Inserite le viti nella parte inferiore del morsetto,attraverso i foriagli angoli del pannello,e stringetele.Se possedete più un Yoke System Pro Flight Saitek,potete montare il paneletto e il morsetto sulla cloche utilizzando le viti fornite.

Installazione per gli utenti di Windows® XP, XP64 e Vista

1. Con il vostro computer acceso, chiudete tutti i programmi in esecuzione e inserte il cavo USB del vostro pannello in una porta USB libera del vostro PC. Si après una finestra di dialogo nella barra degli strumenti di Windows, che dice che il vostro PC sta installando i driver. Notate che i LED dello schermo si illuminano solo dopo l'installazione del software del pannello.

2. Inserite il CD di installatione nel vosto drive CD o DVD. Se il CD non si avvia automaticamente, selezionate Start nella barra degli strumenti Windows®, poi Esegui, digitate D:\Setup.exe (dove D:\ è la lettera del vosto disco) e fate click su OK. Per gli utenti Vista, se ricevete il messaggio "Controllo dell'account utente", Fate click su Continua.

3. Per gli utenti XP, quando appara la finestra dell'assistente di impostazione, fate click su "Avanti" per continuare. Per gli utenti Vista, quando appara il messaggio "Volete eseguire questo programma di Saitek?" e "Volete eseguire sempre quello programma di Saitek?", fateciesuc "Si".Dopoevre letto il Disclaimer, selezionate I'opzione "Io accetto i termini del Disclaimer"e fate click su "Avanti" per continuare.

4. La schermata successiva dice "Driver setup sta installmento Direct Output".
5. Una volta terminata l'installazione dei driver, fate click su "Fine" per uscire dal processo di installmente.
6. Ora potete eseguire un'applicazione di test andando a Windows Start/Programmmi/Saitek/Pro Flight Multi Panel/ o aprire Microsoft FS X. Quando aprite l'applicazione di test o FS X il display del vosto pannello si illumina.

Note: Se installare un X52 Pro Saitek dopo avee installato il paneIpro flight, il file Direct Output del paneIvieno sovrascritto. Se quello succede, ri-installate il software del paneIlo.

Quando si regolano le frequenze Com o Nav, la manopola rotante esterna regola la frequenza di standby con incrementi di 1, la manopola interna regola i decimali.

Utilizzo del Panello Radio Pro Flight Saitek

Il Panello Radio Pro Flight Saitek vi permette di regolare le frequence di comunicazione e di navigazione dello stack radio del vostro aereo per comunicare con il controllo del traffico aereo, o di selezionare i radiofari VOR o NDB per la navigazione.

Com1 e Com2 canali di comunicazione 1 e 2

Nav1 e Nav2 canali di navigazione 1 e 2

Dispositivo per la misura della distance)

XPDR Codice di frequenza del transponder

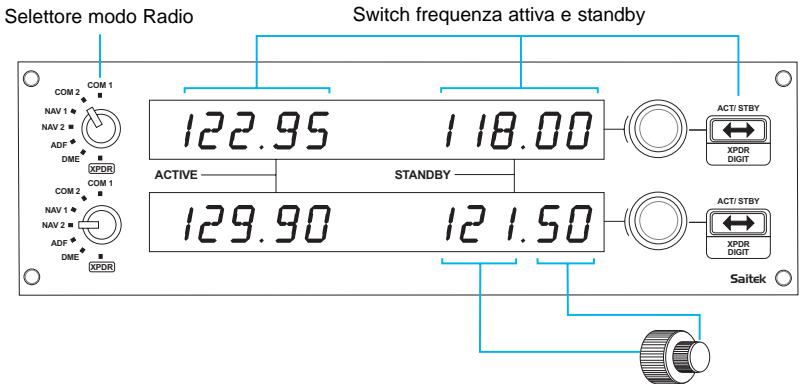

Per regolare le frequenze dello stack radio, per prima casa selezionate il modo radio

per mezzo del selettore del modo radio alla sinistra del panello.

Usando i controlli rotanti alla destra dello schermo LED, regolate i valori della frequenza di standby nella parte destra dello schermo.

La manopola esterna regola la frequenza di standby con incrementi di 1 e la manopola interna regola i decimali. Nota, potete regolare solo i valori di standby e non i valori attivi.

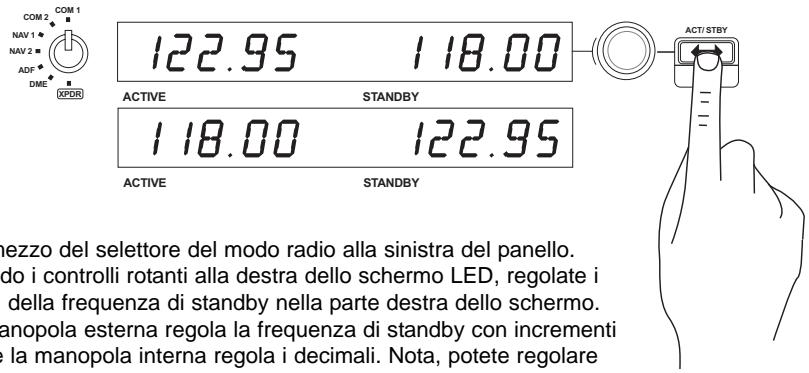

Per rendere attivi i valori di standby, premete lo switch ACT/STBY alla destra del pannello. I valori di standby che avete immesso passano alla sezione di standby dello schermo alla sezione attiva e viceversa.

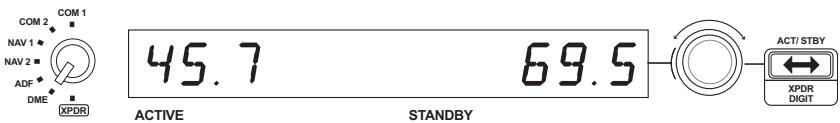

ADF

DME
XPDR

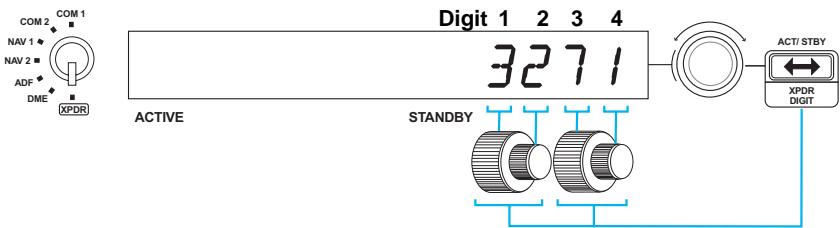

Regolazione del codice XPDR

Per regolare il codice squawk del transponder, per prima casa selezionate XPDR sulla manopola di selezione del modo radio alla sinistra del pannello. Girate la manopola esterna per regolare la cifra 1 e la manopola interna per regolare la cifra 2. Per regolare le cifre 3 e 4, premete una volta il bottone ACT/STBY alla destra dell'unità e regolare le cifra 3 girando la manopola esterna e la cifra 4 girando la manopola interna.

Risoluzione problemi

I controlli del panelet radio sono a configurati automaticamente per interagire con il software FS X. Quando aprite Microsoft FSX viiene chiesto "Do you trust this driver from Saitek?" Fate Click su "Yes". Poi viiene chiesto "Do you always want to load this plugin when launching Flight Sim X?" fate di nuovo click su "Yes". Se il vostro software FS X non riconosce il panelet radio, scollegate il cavo USB e ricollegatelo.

Se FS X non si carica, è perché è in attesa di un prompt. Per vedere la finestra del prompt, selezionatela premendo Alt + tab o facendo clic sul prompt sulla barra degli strumenti di Windows. Il prompt dice "Microsoft Flight Simulator security warning : will happen once after install". Fate click su Esegui e quando viene chiesto "would you like to designate this module?", fate click su "si" e FS X continuera il caricamento.

Il pannello radio Pro Flight non registra automaticamente se avete installato il pannello prima di installare FS X. Per registrar il pannello radio Pro Flight con FS X, fate click sull'icona "Launch the Flightsim X plugin manually" per ri-eseguire il programma.

Avvio impossible? Non preoccupatevi, siamo qui per aiutart!

Quasi tutti i prodotti che ci vengono resi come difettosi non sono affatto difettosi - semplicitamente non sono stati installati correttamente.

Se avete delle dificoltà con quello prodotto, visitate prima di tutto il nostro site Web www.saitek.com. L'area dell'assistenza tecnica vi fornirà tutte le informazioni che vi occorrono per ottenere il meglio dal mystro prodotto e per risolverve qualsiasi problema da voi riscontrato.

Se non avete accesso a Internet o il site Web non è in grado di rispondere alla vostra domanda, rivolgetevi al vostro Team Assistenza Tecnica Saitek locale. Offriamo l'assistenza tecnica rapida, vasta e completinga tutti i nostri utenti. Prima di chiamarci accertatevi di averre tutte le informazioni pertinenti a portata di mano.

Troverete nel foglio separato fornito con quello prodotto i dati relativi al vostro Centro di Assistenza Tecnica locale.

Condizioni della garanzia

1. Il periodo di garanzia è di 2 anni alla data d'acquisto con presentatione della prova d'acquisto.
2. Seguire le istruzioni per il funzionamento.
3. Il prodotto non deve essere stato danneggiato a causa di deturpazione, uso errato, abuso, negligenza, incidente, distruzione o alterazione del numero di serie, incorrette tensioni o correnti elettriche, riparazione, modifiche o manutenzione effettuate da qualiasi persona o parte ecctetto dal nostro servizio di manutenzione o un centro di manutenzione autorizzato, utilizzo o INSTALLazione di parti di ricambio non Saitek nel prodotto o la modifica di quello prodotto in qualiasi modo, o l'incorporazione di quello prodotto in qualiasi altri prodotto, o danni al prodotto provocato da incidente, incendio, ondazione, fulmini o forza magiore, o qualiasi uso che contravviene alle istruzioni fornite da Saitek plc.
4. Gli obblighi di Saitek saranno limitati alla riparazione o sostituzione con la stessa unità o con un'unità simile, a scelta di Saitek. Per ottenere le riparazioni ai sensi della presente garanzia, presentare il prodotto e la prova d'acquisto (ad es. la ricevuta o la fattura) al Centro Assistenza Tecnica Saitek (elencato nel foglio separato contento nella confezione di questo prodotto), con le spese di trasporto prepagate. Qualsiasi condizione eventualmente in conflitto con qualsi selegge, regolamento e/o obbligo statale o federale non sare applicabile in quel territorio particolare e Saitek aderirà a quella leggi, regole e/o obblighi.
5. Quando il prodotto viene reso per la riparazione, imballarlo molto attentamente, preferibilmente utilizzato i materiali d'imballaggio originali. Includere inoltre unanota esplicativa.
6. IMPORTANTE: per risparmiareosti e invenienti inutili,controllare attentamente di aver letto e seguito le istruzioni in quello manuale.
7. Questa garanzia sostituisce tutte le autres garanzie, gli obblighi o le responsabilità esplicite. LA DURATA DI QUALSIASI GARANZIA, OBBLIGO, O RESPONSABILITÀ IMPLICITI, COMPRESI MA NON LIMITATI ALLE GARANZIE IMPLICITE DI RESPONSABILITÀ E IDONEITA PER UNO SCOPO PARTICOLARE, SARÀ LIMITATA ALLA DURATA DELLA PRESENTE GARANZIA LIMITATA SCRITTÀ.

Alcuni Stati non consentono limitazioni sulla durata di una garanzia implicita, perché le suddette limitazioni sono non essere pertinenti nel vosto caso. NON SAREMO MAI RESPONSABILI PER QUALSIASI DANNO SPECIALE O CONSEGUENTE PER VIOLAZIONE DI QUESTA O DI QUALSIASI ALTRA GARANZIA, ESPLICITA O IMPLICITA, DI QUALSIASI TIPO. Alcuni Stati non consentono l'esclusione o la limitazione di danni speciali, incidentali o consequenti, per cui la suddetta limitazione può non applicarci nel vosto caso. La presente garanzia vi conferisce diritti legali speciali, e potete averere andere altri diritti che variano da uno Stato all'altro.

Questo simbolo riportato sul prodotto o nelle istruzioni indica che, al termine della loro vita, le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti domestici.

Nell'Unione Europea sono disponibili sistemi per la raccolta separata e il riciclaggio dei rifiuti.

Per richiedere ulteriori informazioni contattare le autorità locali o il rivenditore dove è stato effettuato l'acquisto del prodotto.
