S-31C-K - Cassa acustica PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante da libreria, 2 vie, bass-reflex
Dimensioni (L x A x P)	364 x 146 x 177 mm
Peso	3,6 kg
Impedenza nominale	6 Ω
Sensibilità	84 dB (2,83 V)
Risposta in frequenza	45 Hz – 40 kHz
Potenza di ingresso massima	120 W
Frequenza di crossover	3 kHz
Altoparlante dei bassi	Cone 10 cm x 2
Altoparlante degli acuti	Dome 2,5 cm
Accessori in dotazione	Cavo per altoparlanti (3 m) × 1, piedini in gomma silicone × 4, scheda di garanzia, manuale di istruzioni
Manutenzione	Pulire con un panno asciutto; per le macchie, usare un detergente neutro diluito e ben strizzato. Evitare diluenti, benzina o insetticidi.
Istruzioni di sicurezza	Non fissare a parete o soffitto; non salire o sedersi sull'altoparlante; evitare suoni distorti prolungati; utilizzare su una superficie stabile.
Riparabilità	Non specificata dal produttore; nessun dettaglio sui pezzi di ricambio.

Domande frequenti - S-31C-K PIONEER

Come collegare gli altoparlanti all'amplificatore?

Utilizzare cavi per altoparlanti (non forniti). Allentare i morsetti posteriori, inserire i fili spelati nei fori (morsetto rosso per +, nero per -) e serrare. Collegare l'altra estremità ai morsetti di uscita dell'amplificatore rispettando la polarità. È anche possibile utilizzare spine a banana dopo aver rimosso il cappuccio.

Quale impedenza dell'amplificatore è consigliata?

L'impedenza nominale degli altoparlanti è di 6 Ω. Utilizzare un amplificatore la cui impedenza di carico consentita sia compresa tra 4 Ω e 16 Ω (verificare l'indicazione sui morsetti di uscita).

Posso rimuovere la griglia frontale? Come fare?

Sì, la griglia è rimovibile. Per rimuoverla, posizionare le dita sul bordo esterno inferiore e tirare delicatamente, poi fare lo stesso in alto. Per rimontarla, allineare i quattro perni con i fori dell'altoparlante (il triangolo verso l'alto) e spingere saldamente.

Come utilizzare i piedini in gomma silicone?

Fissare i quattro piedini agli angoli dell'altoparlante per garantirne la stabilità. Utilizzare la dima fornita (vedere ultima pagina del manuale) per allineare i piedini secondo l'angolo di installazione desiderato.

A cosa serve il tappo di schiuma sul retro?

Il tappo di schiuma consente di regolare i bassi. Lasciarlo in posizione se l'altoparlante è montato al centro di un mobile (suono più controllato). Rimuoverlo se è posizionato in cima a un mobile o a terra (bassi più accentuati). Fare attenzione a non spingerlo troppo in profondità.

Dove posizionare gli altoparlanti per un suono ottimale?

Posizionarli su una superficie solida e piana, sollevata dal suolo (tipo libreria). Allontanarli dalle pareti per regolare i bassi. Gli altoparlanti devono essere equidistanti dalle pareti laterali. Evitare superfici instabili. Se la stanza risuona, utilizzare tendaggi o un tappeto.

Cosa fare se il suono diventa distorto?

Ridurre immediatamente il volume. Una distorsione prolungata può danneggiare gli altoparlanti e provocare un incendio. Evitare di spingere un amplificatore di bassa potenza ad alto volume, poiché la distorsione armonica aumenta.

Come pulire la cassa dell'altoparlante?

Pulire con un panno asciutto. Per le macchie, utilizzare un panno imbevuto in un detergente neutro diluito (5-6 volte in acqua) e poi ben strizzato. Non usare mai diluenti, benzina, insetticidi o altri prodotti chimici.

Posso montare questi altoparlanti a parete o a soffitto?

No, Pioneer sconsiglia il fissaggio a parete o a soffitto. Gli altoparlanti potrebbero cadere e causare lesioni. Utilizzarli solo su una superficie piana e stabile.

Quali accessori sono forniti con l'altoparlante?

Gli accessori inclusi sono: un cavo per altoparlanti da 3 m, quattro piedini in gomma silicone, una scheda di garanzia e il manuale di istruzioni.

MANUALE UTENTE S-31C-K PIONEER

Vi ringraziamo per avere acquistato quello prodotto Pioneer.

Prima di usare il prodotto, leggere quello istruzioni per l'uso in modo da saperlo utilizzato correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

• L'impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore con un'impedenza di carico che vada da 4 Ω a 16 Ω (un modello con da "4 Ω to 16 Ω" stampati sui terminali di uscita dei diffusori).

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza altri il massimo concesso.
• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell' amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a produrre alto volumi. La distorsione armonica dell' amplificatore augmenterebbe e potreste danneggiare il diffusore.

Attenzione: installmente

• Non installment quosti diffusori su di un muro o parete. Essi possono cadere e causare ferite.
• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
• Prima di fare collegamenti, spegnere i propri components AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.

Attenzione: in uso

• Non installare il diffusore su superfici loro stabili. Esso in caso di caduta cui cause incidenti e danneggiarsi.
• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino.
  Non posare oggetti grandi o pesanti sul diffusore.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbebastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o autres sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

Contenuto della confezione

Cavo dei diffusori (3m)× 1

Piedino in gomma siliconica x 4

Scheda di garanzia

Istruzioni per l'uso (questo documento)

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metododi di smaltimento.

In isto mode, si e sicuri che il proprio prodotto eliminato subir a tratamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_It

Normedi installmentione

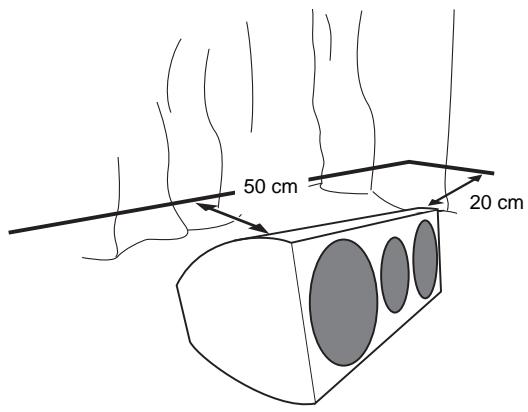

Scelta della posizione di INSTALLazione dei diffusori

• I suoni riprodotti dal diffusore vengono lavorativi nelle condizioni dell'ambiente di ascolto.
• Per ottener il suono migliorie possibile, scegliere un pavimento solido sul quale appoggiare i diffusori e posizionarli nel modo visto di seguito. Il livello dei bassi cui vuire regolato avvincindo o allontanando i diffusori delle pareti. Regolare i diffusori in modo che siano equidistanti dalle rispettive pareti in modo che il suono sia bilanciato.
• Se la stanza ha molto riverbero, si raccomandano tendaggi pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo. Per ottenere risultati ottimali, copire del tutto le pareti.
• Questo diffusore è del tipo da scaffale e dà le sue massime prestazioni se appoggiato su di una superficie solida ed in piano. Posando il diffusore direttamente sul pavimento siavrè un suono rimbombante e molto definite.

Importante

• Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Uso dei tappi in schiuma

Sul retro dell'unità, un tappo in schiuma permette di regolare l'émissione dei bassi. Il tappo in schiuma può essere considerato per enfatizzare i bassi.

Quando segue è una guida generale all'uso del tappo in schiuma.

• Installazione in una posizione intermedia del rack: Lasciare il tappo in schiuma al suoosto
• Installazione su di un rack o sul pavimento: Rimuovere il tappoin schiuma

Tappoin schiuma

Non forzare il tazzo in schiuma troppo a fondo nel foro, dato che potrebbe cadere all'interno e non poter essere più rimioso.

Se si usano il piedini in gomma siliconica

Questi diffusori hanno in dotazione dei piedini in gomma siliconica. Applicarli ai quattro angoli dei diffusori in modo da massimizzarne la stabilità.

L'uso della maschera (vedere la fine di esta网页a) permette di regolare confacilityl'angolo di installmente.

Uso della maschera

1 Aprire il foro nella maschera lungo la riga che corrisponde all'angolo di installmente desiderato.
2 Allineare la linea con il pannello anteriore dell'unità e quindi la maschera con il cabinet.

3 Fissare i quattro piedini in gomma siliconica allineandoli ai quattro fori.

Applicazione e rimozione della griglia

Si raccomanda di usare questi diffusori con la griglia al suoosto, ma esta vuo venireolta se desiderato. Per farlo,fare quanto segue:

1 Per togliere la griglia, mettere le dita al suo esterno vicino al fondo e tirare piano in fuori. Fare lo stesso poi in alto e staccarla.
2 Per riapplicarla, tenerla con il symbolo del triangolo rivolto in alto ed allineare i quattro spinotti sul retro della griglia con i fori del diffusore, poi spingere.

Collegamenti

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore.

Collegamento dei cavi

1 Spagnere l'amplificatore.

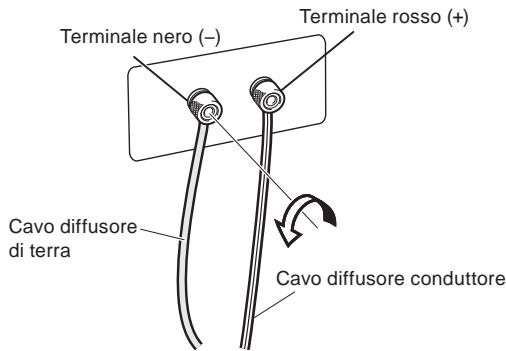

2 Collegare i cavi dei diffusori ai terminali di ingresso sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (-) nero.

Allentare le manopole dei terminali di ingressso ed insertire i fili dei diffusori in ciascun foro dei terminali, quindi stringere le manopole.

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

• Poteteanche collegare i terminali dei diffusori con uno spinotto a banana.
• Prima di usare connettori a banana, togliere i cappucci che coprono i terminali dei diffusori.
• Dopo aver rimesso aippo i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti sono causare rumore ed interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'alto, il caricoippo sull'amplificatore è eccessivo. Questo più impedirne il funzionamento o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se la polarità (+, -) di uno dei diffusori (destro o sinistro) viene invertita.

AVVERTENZA

I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete.

Per prevenir rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It

Dati tecnici

Cassa. Tipo bass-reflex da scaffale

Configurazione a 2 vie

Woofer. Cono da 10 cm x 2

Tweeter .Cupola da 2,5 cm

Impedenza 6Ω

Risposta in frequenza. Da 45 Hz a 40 kHz

Sensibilità 84 dB (2,83 V)

Potenza in ingresso massima 120 W

Frequenza di incrocio 3 kHz

Dimensioni esterne 364 (L) mm x 146 (A) mm x 177 (P) mm

Peso 3,6 kg

Accessorini dotazione

Cavo dei diffusori (3 m) 1

Piedino in gomma siliconica 4

Scheda di garanzia

Istruzioni per l'uso (questo documento)

Nota

I dati tecnici ed il design sono soggetti a modifiche alla preavviso a causa di migliorie.

è un marchio di fabbrica什么意思 sul prodotto che utilizes

la Tecnologia Phase Control di Pioneer. Questa Tecnologia

permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.

Publicato da Pioneer Corporation.

Tutti diritti riservati.
