Producttype	Boekenplankluidspreker, 2-weg, basreflex
Afmetingen (B x H x D)	364 x 146 x 177 mm
Gewicht	3,6 kg
Nominale impedantie	6 Ω
Gevoeligheid	84 dB (2,83 V)
Frequentierespons	45 Hz – 40 kHz
Maximaal ingangsvermogen	120 W
Overgangsfrequentie	3 kHz
Basluidspreker	Conus 10 cm x 2
Luidspreker voor hoge tonen	Dome 2,5 cm
Meegeleverde accessoires	Luidsprekerkabel (3 m) × 1, siliconen rubberen voetjes × 4, garantiekaart, handleiding
Onderhoud	Reinigen met een droge doek; voor vlekken een verdund neutraal reinigingsmiddel gebruiken en goed uitwringen. Vermijd thinner, benzine of insecticide.
Veiligheidsvoorschriften	Niet aan muur of plafond bevestigen; niet op de luidspreker klimmen of zitten; langdurig vervormd geluid vermijden; op een stabiele ondergrond gebruiken.
Repareerbaarheid	Niet gespecificeerd door de fabrikant; geen details over reserveonderdelen.

Veelgestelde vragen - S-31C-K PIONEER

Hoe sluit ik de luidsprekers aan op de versterker?

Gebruik luidsprekerkabels (niet meegeleverd). Draai de aansluitingen aan de achterzijde los, steek de gestripte draden in de openingen (rode aansluiting voor +, zwarte voor -) en draai weer vast. Sluit het andere uiteinde aan op de uitgangsaansluitingen van de versterker met inachtneming van de polariteit. U kunt ook banaanstekers gebruiken nadat u het kapje hebt verwijderd.

Welke versterkerimpedantie wordt aanbevolen?

De nominale impedantie van de luidsprekers is 6 Ω. Gebruik een versterker waarvan de toegestane belastingsimpedantie tussen 4 Ω en 16 Ω ligt (controleer de vermelding op de uitgangsaansluitingen).

Kan ik het frontrooster verwijderen? Hoe doe ik dat?

Ja, het rooster is verwijderbaar. Om het te verwijderen, plaatst u uw vingers op de onderste buitenrand en trekt u voorzichtig, doe hetzelfde bovenaan. Om het terug te plaatsen, lijn de vier pinnen uit met de gaten van de luidspreker (driehoek naar boven) en druk stevig aan.

Hoe gebruik ik de siliconen rubberen voetjes?

Bevestig de vier voetjes op de hoeken van de luidspreker voor stabiliteit. Gebruik de meegeleverde sjabloon (zie laatste pagina van de handleiding) om de voetjes uit te lijnen volgens de gewenste installatiehoek.

Waar dient de schuimdop aan de achterzijde voor?

De schuimdop dient om de bastonen aan te passen. Laat hem zitten als de luidspreker in het midden van een rek is gemonteerd (meer gecontroleerd geluid). Verwijder hem als de luidspreker bovenop een rek of op de grond staat (meer bas). Let op dat u hem niet te ver naar binnen duwt.

Waar plaats ik de luidsprekers voor optimaal geluid?

Plaats ze op een stevig en vlak oppervlak, los van de vloer (zoals een boekenplank). Houd ze uit de buurt van muren om de bastonen aan te passen. De luidsprekers moeten op gelijke afstand van de zijmuren staan. Vermijd instabiele oppervlakken. Als de ruimte galmt, gebruik dan gordijnen of een tapijt.

Wat te doen als het geluid vervormd raakt?

Verlaag onmiddellijk het volume. Langdurige vervorming kan de luidsprekers beschadigen en brand veroorzaken. Vermijd het op hoog volume zetten van een versterker met laag vermogen, omdat de harmonische vervorming toeneemt.

Hoe reinig ik de behuizing van de luidspreker?

Afnemen met een droge doek. Voor vlekken een doek gebruiken die is gedrenkt in een verdund neutraal reinigingsmiddel (5 tot 6 keer water) en goed is uitgewrongen. Gebruik nooit thinner, benzine, insecticide of andere chemicaliën.

Kan ik deze luidsprekers aan de muur of het plafond monteren?

Nee, Pioneer raadt bevestiging aan muur of plafond af. De luidsprekers kunnen vallen en letsel veroorzaken. Gebruik ze alleen op een vlak en stabiel oppervlak.

Welke accessoires worden meegeleverd met de luidspreker?

De meegeleverde accessoires zijn: een luidsprekerkabel van 3 m, vier siliconen rubberen voetjes, een garantiekaart en de handleiding.

GEBRUIKSAANWIJZING S-31C-K PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werkking. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6 . Sluit de luidsprekers op een versteker aan met een belastingsimpedantie:tussen 4 en 16 (een model met het opschrift "4 to 16 ) op de luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten inRCTacht te nemen:

• De stroomtoevoer maar de luidsprekers mag het maximaal toelaatbare ingangsvermögen Niet overschrijden.
• Bij gelebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verrorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Bevestig de luidsprekers Niet aan een muur of het plafond. De luidsprekers können vallen en letsel veroorzaken.
• Monteer de luidsprekers Niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuuruit, haal de stekker uitt het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluierten van apparatuur. Zorg dat u de juiste aansluitkabels gelebruikt.

Let op: gebruik

• Zet de luidspreker Niet op een onstabiele ondergrond. De luidspreker kan geleaar opleveren wanner deze omvalt of de apparatuur kan beschadigd worden.
• Laat de luidspreker Niet gedurende langere tijd verrormd geluid weergeven. Dit kan resulteren in brand.
• Ga Niet op de luidspreker zitten of staan en LAST ook nicht kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.

Schoonmaken van de luidsprekerbehuzing

Bij normala gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekig vuil sunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deutscheuren de afwerking aantasten.

Inhoud van de doos

Luidsprekerkabel (3m)× 1

Siliconrubber voet x 4

Garantiebewijs

Handleiding (dit document)

Deponeer dit product nicht bij het gewone huishoudelijk afval wanneer u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreiben verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen hun particulieren hun gebruike elektronische producten Gratis bij de waarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig十几年 w product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met deplaatselijke overheid voor informatatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

K058_A_Du

Installatie

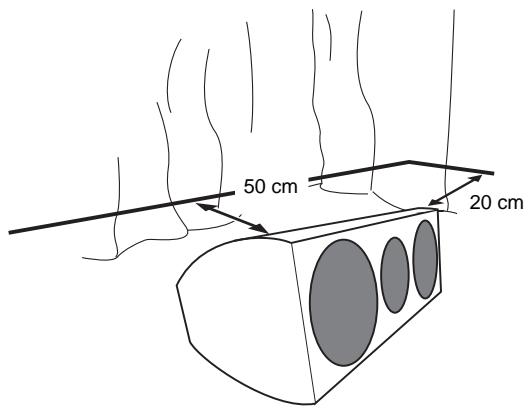

Kiezen van een plaat voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven, worden op verschidene manieren beinvloed door de omstandigheden in de luisterruimte.
• Voor een optimale geluidsweergave dient u de luidsprekers op een stevige ondergrond te zetten en in de hieronder afgebeelde positie. Het niveau van de lage geluiden kan aangepast worden door de luidsprekersDICHTER OF VERDER VAN de muur te zetten. Plaats deluidsprekers zo dat deze op gelijke afstand van de zichmuren staan om een gebalanceerde weergave te verkrijgen.
• Als er veel nagalm in de kamer is, raden wij u aan ditke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.
• Deze luidspreker is een boekenplanktype luidspreker die de Beste prestaties levert wanner ze op een stevig en horizontaal oppervlak worden geplaatst, dat op enige afstand is van de vloer. Als u de luidspreker direct op de vloer zet, resulteert dit in een dreuned en Niet goed gedefinieree geluid.

Belangrijk

• Pioneer kan nicht aansprakelijk worden gesteld voor beschadigingen als gevolg van een fouitieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, naturuRRampen enz.

Gebruik van de schuimplug

Aan de achterkant van het apparaat is een schuimplug voor het afstellen van de weergave van de lage tonen. Indien gewenst, kan de schuimplug worden verwijderd om een andere weergave van de lage tonen te verkrijgen.

U kunt de volgende algemene richtig aanhonden voor het gebruik van de schuimplug:

• Apparaat is in het midden van een rek geplaatst: Laat de schuimplug op z'n plaats zitten
• Bij installmentie boven op een rek of op de vloer: Verwijder des schuimrubber plug

Duw de schuimplug Niet te ver in het gat, want dan kan deze in de luidspreker worden geduwd waardoor hij Niet meer kan worden verwijderd.

Bij gebruik van de siliconrubber voetsteunen

Deze luidsprekersystemen zijn voorzien van siliconrubber voetsteunen. Gebruik deze kussentjes op de vier hoeken om een optimale stabiliteit te verkrijgen.

Gebruik de mal (zie de laatste bladzijde) voor een gemakkelijke afstelling van de instelhoek.

Gebruik van de mal

1 Open het gat in de malangs de streep die uw gewenste instelhoek aangeeft.
2 Lijn de streep uit met de voorkant van het apparaat en lijn dan de mal uit met de behuizing.

3 Bevestig de vier siliconrubber voetsteunen door ze uit te lijnen met de vier uitsparingen.

Bevestigen en verwijderen van het front

Het worden aanbevolen dit luidsprekersysteme te gebruiken met het front er aan bevestigd,ECHTER dit kan indien gewenst verwijderd worden. Volg voor het verwijderen onderstaande instructies:

1 Om het front te verwijderen, houdt u uw vingers in de buurt van de onderkant gegen het front en trekt het front dan voorzichtig maar voren. Doe hetzelfde aan de bovenkant om het front volledig los te makeen.
2 Om het front te bevestigen, houdt u het front met het driehoekje maar boven gekeerd vast en brengt dan de vier pennen aan deijkenkant van het front gegenover de gaten in de luidspreker waarna u het front gegen de luidspreker drukt.

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker.

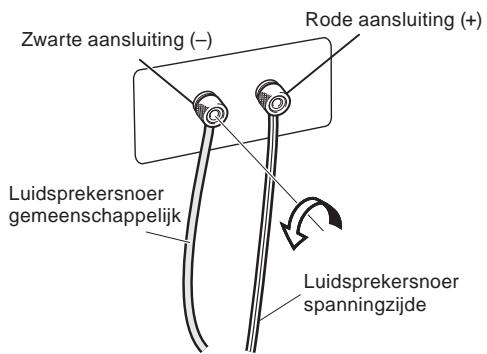

Aansluiten van de kabels

1 Schakel de versterkeruit.

2 Sluit de luidsprekerkabels op de ingangsaansluitingen aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).

Draai de knopjes op de ingangsaansluitingen los en steek de draden van de luidsprekerkabels in de aansluitingen, waarna u de knopjes waar vastdraait.

3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

• U=kunt ook een luidsprekerkabel met banaanstekker gebruiken.
• Bij gebruik van een banaanstekker要去 u eerst de kapjes van de luidsprekeraansluitingen verwijdenen.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u Lichtjes aan de kabels om te controlleren of de stekkers stevig vastzitten. Een slecht contact kan resulteden in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is möglichk dat de versterker dan nicht meer werkct en deze kan zichs worden beschadigd.
• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normalaal stereo-effect worden verkreten.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluien en losmaken van de luidsprekerkabels,要去 u de stekker uit het stopcontact halen voordat u Niet geisoleerde onderdelen aanraakt. D3-4-2-2-3_A_Du

D3-4-2-2-3_A_Du

Technische gegevens

Behuizing. Basreflex, boekenplanktype

Luidsprekersysteme 2-wegsysteme

Woofer 10 cm conus x 2

Tweeter 2,5 cm koepel

Impedantie. 6Ω

Frequentiebereik. 45 Hz tot 40 kHz

Gevoeligheid 84 dB (2,83 V)

Maximaalingversmogen 120W

Wisselfrequentie. 3 kHz

Buitenafmetingen. 364 (B) mm x 146 (H) mm x 177 (D) mm

Gewicht 3,6 kg

Bijgeleverde accessoires

Luidsprekerkabel (3 m). 1

Siliconrubber voet. 4

Garantiebewijs

Handleiding (dit document)

Opmerking

Wijzigingen in ontwerp en technische gegevens voorbehonden, zichonder Voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer's Phase Control technologie. Met deze technologie is een hoogwaardige geluidsweergave via elke component möglichk door verbetering van de totale faseaanpassing.
