S-31C-K - Caixa de som PIONEER - Manual de utilização gratuito

Tipo de produto	Caixa acústica de estante, 2 vias, bass-reflex
Dimensões (L x A x P)	364 x 146 x 177 mm
Peso	3,6 kg
Impedância nominal	6 Ω
Sensibilidade	84 dB (2,83 V)
Resposta em frequência	45 Hz – 40 kHz
Potência de entrada máxima	120 W
Frequência de crossover	3 kHz
Alto-falante de graves	Cone 10 cm x 2
Alto-falante de agudos	Domo 2,5 cm
Acessórios fornecidos	Cabo de alto-falante (3 m) × 1, pés de borracha de silicone × 4, cartão de garantia, manual de instruções
Manutenção	Limpar com um pano seco; para manchas, usar um detergente neutro diluído e bem torcido. Evitar diluente, benzina ou inseticida.
Instruções de segurança	Não fixar na parede ou teto; não subir ou sentar na caixa acústica; evitar sons distorcidos prolongados; usar em uma superfície estável.
Reparabilidade	Não especificada pelo fabricante; nenhum detalhe sobre peças sobressalentes.

Perguntas frequentes - S-31C-K PIONEER

Como conectar as caixas acústicas ao amplificador?

Use cabos de alto-falante (não fornecidos). Solte os terminais na parte traseira, insira os fios descascados nos orifícios (terminal vermelho para +, preto para -) e aperte. Conecte a outra extremidade aos terminais de saída do amplificador respeitando a polaridade. Você também pode usar plugues banana após remover a tampa.

Qual impedância de amplificador é recomendada?

A impedância nominal das caixas acústicas é de 6 Ω. Use um amplificador cuja impedância de carga permitida esteja entre 4 Ω e 16 Ω (verifique a indicação nos terminais de saída).

Posso remover a grade frontal? Como fazer?

Sim, a grade é removível. Para removê-la, coloque os dedos na borda externa inferior e puxe suavemente, depois faça o mesmo na parte superior. Para recolocá-la, alinhe os quatro pinos com os orifícios da caixa acústica (o triângulo para cima) e empurre firmemente.

Como usar os pés de borracha de silicone?

Fixe os quatro pés nos cantos da caixa acústica para garantir sua estabilidade. Use o gabarito fornecido (veja a última página do manual) para alinhar os pés conforme o ângulo de instalação desejado.

Para que serve o tampão de espuma na parte traseira?

O tampão de espuma permite ajustar os graves. Deixe-o no lugar se a caixa acústica estiver montada no meio de um suporte (som mais controlado). Remova-o se estiver colocada no topo de um suporte ou no chão (graves mais acentuados). Cuidado para não empurrá-lo muito profundamente.

Onde colocar as caixas acústicas para um som ideal?

Coloque-as em uma superfície sólida e plana, separada do chão (tipo estante). Afaste-as das paredes para ajustar os graves. As caixas acústicas devem ser equidistantes das paredes laterais. Evite superfícies instáveis. Se o ambiente ressoar, use cortinas ou um tapete.

O que fazer se o som ficar distorcido?

Reduza imediatamente o volume. Uma distorção prolongada pode danificar os alto-falantes e causar um incêndio. Evite forçar um amplificador de baixa potência em alto volume, pois a distorção harmônica aumenta.

Como limpar o gabinete da caixa acústica?

Limpe com um pano seco. Para manchas, use um pano embebido em detergente neutro diluído (5 a 6 vezes de água) e bem torcido. Nunca use diluente, benzina, inseticida ou outro produto químico.

Posso montar essas caixas acústicas na parede ou no teto?

Não, a Pioneer desaconselha a fixação na parede ou no teto. As caixas acústicas podem cair e causar ferimentos. Use-as apenas em uma superfície plana e estável.

Quais acessórios são fornecidos com a caixa acústica?

Os acessórios incluídos são: um cabo de alto-falante de 3 m, quatro pés de borracha de silicone, um cartão de garantia e o manual de instruções.

MANUAL DE UTILIZADOR S-31C-K PIONEER

Leia por favor estas manual de instruções na sua totalidade para fazer a saber como operar adequamente o seu aparelho. Depois de determinar a leitura das instruções, guarde-as num local seguro para referencia futura.

Antes devenir

• A impedência nominal desteSYSTEMAde colunas é de 6Ω. Ligue o Sistema de colunas a um amplificador com uma impedência de energia entre 4 e 16 (um Modelo com a indicação“4Ωto 16 ”afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas columnas resultantes de sobrecarga na entrada, observe por favor as seguientes precauções:

• Não forneça potência ao Sistema de colunas para eles da entrada Tmaxima permitida.
• Quando'utilizar um equalizador grafico para dar enfase a sons altos na faixa das altas freqências, não utilize um volume de amplificação excessivo.
• Não force um amplífador de baixa potência a produzir altos volumes de som (a distortionação harmonica do amplífador AUGentará, àslem de poder danificar a coluna).

Precação instalação

• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.
• Não instale as as suas colunas sobre aCESSA, na parede ou no tecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utilizes os cabos de ligação adequados.

Precação'utilisation

• Não coloque a coluna numa superficie instável. Pode tornar-se perigosa em caso de什么都, para algo de danificar o equipamento.
• Não utilize a coluna para produzir som distorcido durante longos periodos de tempo. Tal pode resultar em incência.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• São colque objectos grandes ou pesados sobre as colunas.

Limpeza da caixa das colunas

Em condições de utilizesçao normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessario limpe com um pano embarbido num detergente neutro diluido cinco ou vezes em agua, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticides ou outras produits químico;neste ou proxiesimode aparelho,pois tal correerá as superfícies.

O que encontrar na caixa

Manual de instruções (o presente documento)

Se quiser deitar fora este produits, não o misture com o lixo comum. De acordo com a leiislação, existe umsystema de recolha separado para os equipamentos electrónicos fora de uso, que requirem tratamento, recuperação e reciclagem apropriados.

Os consumidos dos Estados-membros da UE, da Suiça e da Noruega podemOOTRGAPs ecltricos fora de uso em determinadas instações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos paises não mentionados acima, informe-se sobre o método de eliminação correto jusqu'àdas autoridades locais.

Ao fazê-lo está a garantir que o produto que ja não tem utilitye para si é submetido a processos de tratamento, recuperaçao e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saude humana. K058

K058_A_Po

Como instalar

Escolha do local onde colocar os sistemas de colunas

• Os sons produzidos atraves doSYSTEMA de colunas são fácilmente afectados, de modo subtil, pelas condições do espaço de audiência.

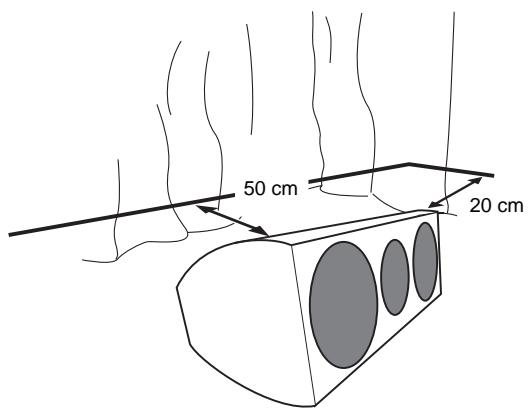

• Para uma melhor audiação, escolha uma superficie solida para a colocação das colunas, e posicao as colunas tal comopresentado abaixo. O;nivel dos baixos pode ser ajustadoaproximando ou afastando as colunas da parede. Ajuste ascolunas de modo a que fiquem equidistantes das paredeslaterais, de modo a assegurar um som equilibrado.
• Se o quarto tiver muito reverberacao, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chao para absorver o som. Para os melhores resultados, cubra as paredes completeness.
• Esta coluna é uma coluna tipo prateleira que aparece o seu melhor desempenho quando colocada sobre uma superficie solida e de nível, afastada do chão. A colocação da coluna direcção sobre o solo resulta num som de estrondo, indefinido.

Importante

• A Pioneer não assume qualquer responsabilitadede sobre danosresultantes da montagem,fixacaodeficiente,reforcoginsuficiente,mautilizaçãodo produits,actosda natureza,etc.

Utilização do Tampão de Espuma

Na face anterior do aparelho encontrar um tampão de espuma destino ao ajuste dos sons graves. O tampão de espuma pode ser removido se pretendido, de modo a produzir umDIFFERENTENfase dos graves.

Os seguições pontos podem ser realizados como linhas orientadoras na'utilisation do tampão de espuma:

• Montado no meio de um suporte: deixe o tampão no seu local
• Montado num rack ou no chão: retire o tampão de espuma

Tampa de espuma

Não exerça demasiada para sobre o tampaço de espuma no orifico,驻村 este podeentr na coluna.
sendo imposível a sua remoção.

Quando utiliser os pés de borracha de silicone

Estes sistemas de colunas está preparados com pés de borracha de silicone. Utilize-as paraaabustar os quatre cantos,de modo a obter a estabilitadóptima.

A utilização do molde (ver fim da págnina) permite um fácil ajustedo ângulo.

Utilização do molde

1 Abra um furo no molde sobre a LINHA que indica o Ângulo pretendido.
2 Alinhe a LINHA com a parte frontal do aparelho; alinhe depois o molde com a caixa da coluna.

3 Fixe os quatro pés de borracha de silicone alinhados com os quatro furos.

Colocar e Retirar a Grelha

Recomendamos a utilizesao国家重点amento de colunas com a grelha colocada, mas esta pode ser retirada se assimpretido. Parautar siga estas instruções:

1 Paraunaragrelha,coloqueosseudedesnaparte exterior da grelha,juntoa parte inferiorepuxesuavamente para fora.
2 Para voltar a colocar a grelha, segure a grelha da coluna com o símbolo triangular apontando para cima, alinnearethos quatro espigões existentes na parte anterior da grelha com os orificios na coluna e pressionefirmamente.

Ligações

Esta coluna não inclui cabos de coluna para ligar a um amplificador.

Ligação dos cabos

1 Desligue a alimentacao do seu amplificador.

2 Ligue os cabos da coluna aos terminais de entrada na parte anterior da coluna. No que diz respeito à polaridade de entrada, o encarnado é positivo (+) e o preto é negativo (-).

Afrouxe as porcas nos terminais de entrada e insira os cabos em cada um dos orificios do poste do terminal. Aperte(before as porcas.

3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplíficator (para mais detalles, consulte o manual de utilizesdo seu amplíficator).

• Pode también ligar os terminais da coluna'utilizando uma ficha banana.
• Quando utiliser una Fiona em banana, retire primeiro as tampas que cobrem os terminais das columnas.
• DepoS de ligar as fichas, puxe os cabos levamente para se certificado que as extremidades destes se encontrar ligadas firmamente aos terminals. Ligações deficientes podem Criar ruido e interruptão no som.
• Se os fios dos cabos sairem dos TERMINais eentrarem em contacto um com o除外, induzirão uma energia excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcional, poderando mesmo danificar o amplificador.
• Quando utilizes o Conjunto de colunas ligadas a um amplífador, não consiguiça obter o efeito estereofónico usual se a polaridade (+, -) de uma das colunas (esquerda ou direita) estiver inverteia.

CUIDADO

Estes terminais de coluna está sob voltagem

PERIGOSA. Para fazer o risco deCHOque eletrico ao ligar ou desligar os cabos de coluna,desligue o cabo de alimentacao de energia antes de tocar em quaisquer componentes nao isolados. D3-4-2-2-3_A_Po

Especificações

Caixa . Tipo prateleira, reflexo de baixos

Configuração. 2 vias

Altifalante de graves (Woofer) 10 cm cone x 2

Tweeter 2,5 cm em cuspula

Impedância 6Ω

Resposta em frequência 45 Hz a 40 kHz

Sensibilitadé. 84 dB (2,83 V)

Potência Tmaxa de entrada. 120 W

Frequência de crossover 3 kHz

Dimensoes exteriores. 364 (L) mm x 146 (A) mm x 177 (P) mm

Peso 3,6 kg

Acessórios fornecidos

Manual de instruções (o presente documento)

Nota

Especificações e concepçao sujeitas a possível 修改assem aviso precedo, devido a melhoramento.

é um marca registada colocada num produits com

technologia Controlo de Fase Pioneer.Esta Tecnologia permite una reproducao sonora de alto grau atravesc de cada componente, melhorando o emparelhamento geral de fases.
