S-31C-K - Lautsprecher PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Regal-Lautsprecher, 2-Wege, Bassreflex
Maße (B x H x T)	364 x 146 x 177 mm
Gewicht	3,6 kg
Nennimpedanz	6 Ω
Empfindlichkeit	84 dB (2,83 V)
Frequenzgang	45 Hz – 40 kHz
Maximale Eingangsleistung	120 W
Übergangsfrequenz	3 kHz
Tieftöner	Konus 10 cm x 2
Hochtöner	Kalotte 2,5 cm
Mitgeliefertes Zubehör	Lautsprecherkabel (3 m) × 1, Silikon-Gummifüße × 4, Garantiekarte, Bedienungsanleitung
Pflege	Mit einem trockenen Tuch reinigen; bei Flecken ein verdünntes Neutralwaschmittel auf einem gut ausgewrungenen Tuch verwenden. Vermeiden Sie Verdünner, Benzin oder Insektizide.
Sicherheitshinweise	Nicht an Wand oder Decke befestigen; nicht auf den Lautsprecher steigen oder setzen; längere verzerrte Töne vermeiden; auf einer stabilen Oberfläche verwenden.
Reparierbarkeit	Vom Hersteller nicht angegeben; keine Details zu Ersatzteilen.

Häufig gestellte Fragen - S-31C-K PIONEER

Wie schließe ich die Lautsprecher an den Verstärker an?

Verwenden Sie Lautsprecherkabel (nicht im Lieferumfang). Lösen Sie die Anschlüsse auf der Rückseite, stecken Sie die abisolierten Drähte in die Öffnungen (rote Klemme für +, schwarze für -) und ziehen Sie sie fest. Verbinden Sie das andere Ende mit den Ausgangsanschlüssen des Verstärkers und achten Sie auf die Polarität. Sie können auch Bananenstecker verwenden, nachdem Sie die Kappe entfernt haben.

Welche Verstärkerimpedanz wird empfohlen?

Die Nennimpedanz der Lautsprecher beträgt 6 Ω. Verwenden Sie einen Verstärker, dessen zulässige Lastimpedanz zwischen 4 Ω und 16 Ω liegt (prüfen Sie die Angabe an den Ausgangsanschlüssen).

Kann ich das Frontgitter entfernen? Wie geht das?

Ja, das Gitter ist abnehmbar. Zum Entfernen legen Sie Ihre Finger auf die untere Außenkante und ziehen Sie vorsichtig, dann wiederholen Sie dies oben. Zum Aufsetzen richten Sie die vier Nasen an den Löchern des Lautsprechers aus (das Dreieck zeigt nach oben) und drücken Sie fest.

Wie verwende ich die Silikon-Gummifüße?

Befestigen Sie die vier Füße an den Ecken des Lautsprechers, um die Stabilität zu gewährleisten. Verwenden Sie die mitgelieferte Schablone (siehe letzte Seite der Anleitung), um die Füße entsprechend dem gewünschten Aufstellwinkel auszurichten.

Wozu dient der Schaumstoffstopfen auf der Rückseite?

Der Schaumstoffstopfen dient zur Anpassung der Bässe. Lassen Sie ihn eingesteckt, wenn der Lautsprecher in der Mitte eines Regals montiert ist (kontrollierterer Klang). Entfernen Sie ihn, wenn er oben auf einem Regal oder auf dem Boden steht (stärkere Bässe). Achten Sie darauf, ihn nicht zu tief hineinzudrücken.

Wo sollten die Lautsprecher für optimalen Klang aufgestellt werden?

Stellen Sie sie auf eine feste, ebene Fläche, die vom Boden getrennt ist (z. B. Regal). Halten Sie sie von Wänden fern, um die Bässe anzupassen. Die Lautsprecher sollten von den Seitenwänden gleich weit entfernt sein. Vermeiden Sie instabile Oberflächen. Wenn der Raum hallt, verwenden Sie Vorhänge oder einen Teppich.

Was tun, wenn der Ton verzerrt wird?

Reduzieren Sie sofort die Lautstärke. Längere Verzerrung kann die Lautsprecher beschädigen und einen Brand verursachen. Vermeiden Sie es, einen leistungsschwachen Verstärker auf hohe Lautstärke zu treiben, da die harmonische Verzerrung zunimmt.

Wie reinige ich das Gehäuse des Lautsprechers?

Mit einem trockenen Tuch abwischen. Bei Flecken ein Tuch verwenden, das in verdünntem Neutralwaschmittel (5- bis 6-fach mit Wasser verdünnt) getränkt und gut ausgewrungen wurde. Verwenden Sie niemals Verdünner, Benzin, Insektizide oder andere Chemikalien.

Kann ich diese Lautsprecher an der Wand oder Decke montieren?

Nein, Pioneer rät von der Befestigung an Wand oder Decke ab. Die Lautsprecher könnten herunterfallen und Verletzungen verursachen. Verwenden Sie sie nur auf einer ebenen und stabilen Oberfläche.

Welches Zubehör wird mit dem Lautsprecher mitgeliefert?

Das mitgelieferte Zubehör umfasst: ein 3 m langes Lautsprecherkabel, vier Silikon-Gummifüße, eine Garantiekarte und die Bedienungsanleitung.

BEDIENUNGSANLEITUNG S-31C-K PIONEER

Wir danken Ihnen darauf, dass Sie sich für diese Produkte von Pioneer entschieden haben.

Bitten Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von thisem Produkt erzielen konnen. Bette bewahren Sie die Anleitung anschliebend fur spate Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

• Die Nennimpedanz these Lautsprachersystems beträgt 6 Ω. Schließen Sie these Lautsprachersystem ausschließlich an einen Verträger mit einer Lastimpedanz von 4 Ω bis 16 Ω an (die Lautspracherklemen des Verträgers themselves with the Beschriftung, 4 Ω to 16 Ω" gekennzeichnet sein).

Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) these Laufsprechersystems darauf auf keinen Fall überschritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Verträger nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verständner mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verständerns und kann eine Beschädigung des Laatsprechers verursachen).

Vorsichtshinweise zur Aufstellung

• Montieren Sie diesen Laufsprecher nicht an einer Wand oder der Decke. Anderenfalls besteht die Gefahr, dass er herunterfällig und Verletzungen verursacht.
• Dieser Laufsprecherarfichtoberhalb des Kopfniveauaus an der Decke oder an einer Wand befestigt werden. Bei unsachgemäß BefestigungbesteatdiedGefahr,dass die Frontverkleidung herunterfällt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, undziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtig Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkilpt und Verletzungen oder eine Beschädigung verursacht.
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über länger Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.
• Bitte sorgen Sie davon, dass sich Personen nicht auf den Laufsprecher setzen oder sich daraufstellen, und dass Kinder nicht auf dem Laufsprecher speieren.
• Stellen Sie keine große oder schweren Gegenstände auf den Laufsprecher.

Reinigen des Laufsprechergehäuses

Unter normalen Bedingungenleness such as Staub, Fingerabdrücks und leichte Verschmutzungen durch Abreiben des Laufsprechergehäuses mit einem trockenen Tuch entfern. Falls hartnackige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sieihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdūnner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe these Laufsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

Lautsprecherkabel (3m)× 1

Silikongummifu × 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchtete elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre grabauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Handler zurückgeben (wenn sie ein ähnliches neues Produktkaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgeführrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf die Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglich negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_A_Ge

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum über einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus.
• Um die optimale Klangqualität zu erhalten, sollen den Laufsprecher möglichst auf einem soliden Fußboden aufgestellt und wie in der nachstehenden Abbildung gezeigt platziert werden. Der Basspegel kann justiert werden, indem der Abstand zwischen Laufsprecher und Wand verringgert oder erhöht wird. Stellen Sie die Laufsprecher jeweils im gleichen Abstand von der beiden Wand auf, um einen gut ausgewogenen Klang zu erzielen.
• Wenn der Hörraum einen starken Nachhall aufweist, empfeihlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dampfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.
• Bei diesen Lautsprecher handelt es sich um eine Regalbox; die Beste Leistung wird bei Aufstellung auf einer stabilen, waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei direkter Aufstellung auf dem Boden wird ein drohnender, undefinierter Klang erzeugt.

Wichtiger Hinweis

• Pioneer leht jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

Verwendung des Schaumstoffpfropfens

An der Rückseite这点es Laufsprechers ist ein Schaumstoffpropfen vorgesehen, der eine Justierung des Pegels der Basse ermöglich. Auf Wunsch kann dieser Schaumstoffpfropfen enternt werden, um ein anderes Bassverhalten zu erzielen.

Die folgenden Hinweise können als allgemeine Richtlinien zum Gebrauch des Schaumstoffpfropfens betrachtet werden:

• Bei Aufstellung in der Mitte eines Hi-Fi-Schrankes: Lassen Sieden Schaumstoffpfropfen eingesetzt
• Bei Aufstellung auf einem Hi-Fi-Schrank oder auf dem Fußboden: Entfernen Sie den Schaumstoffpfropfen

Drücken Sie den Schaumstoffpfropfen nicht gewaltsam in das Loch, da er dadurch in das Innere des Lautspechers gedrückt werden kann, so dass er sich anschließend nicht mehr entfernen{lss.

Verwendung der Silikongummifübe

These Lautsprecher werden mit Silikongummifüben gefelfert.
Verwenden Sie diese Kissen nach Bedarf an den vier Ecken, um eine optimale Stätigkeit des Lautsprechers zu gewährleisten.
Die Verwendung der Schablone (siehe letzte Seite dieser Anleitung) gestattet eine bequeme Einstellung des Aufstellungswinkels.

Verwendung der Schablone

1 Öffnen Sie das Loch in der Schablone entlang der Linie, die dem gewünschten Aufstellungswinkel entspricht.
2 Richten Sie diese Linie auf die Vorderkante des Gerätes aus, und richten Sie die Schablone dann auf das Gehäuse aus.

3 Befestigen Sie die vier Silikongummifübe, indem Sie sie mit den vier Ausschnitten in der Schablone zur Deckung bringen.

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen,这点es Lautsprechersystem mit daran angebrachten Frontverkleidungen zu betreiben, noch konnen diese auf Wunsch abgenommen werden. Zum Abnehmer einer Frontverkleidung gehen Sie wie nachstehend beschreiben vor:

1 Zum Abnehmer der Frontverkleidung ergreifen Sie sie den Rand im unteren Bereich mit beiden Händen, undziehen Sie sie sacht nach vorn, um den unteren Teil der Frontverkleidung vom Laatsprechergehause zu trennen. Verfahren Sie dann auf gleiche Weise im oberen Bereich, um die Frontverkleidung vollständig vom Laatsprecher zu trennen.
2 Zum Anbringen der Frontverkleidung halten Sie diese so, dass die dreieckige Markierung nach oben weist, bringen Sie die vier Stifte an der Rückseite der Frontverkleidung mit den Lächern im Lautsprechergehäuse zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Lautsprecher.

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Veränder gerhören nicht zum Lieferumfang these Lautsprechers.

Anschlieben der Kabel

1 Schalten Sie den Veränder aus.

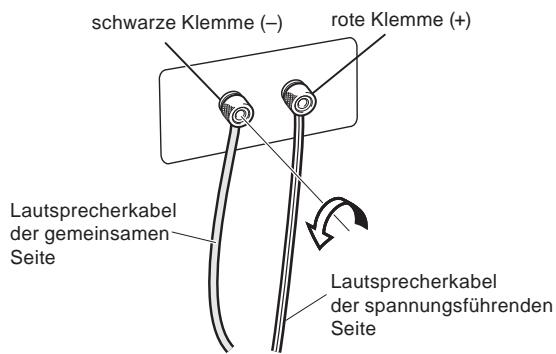

2 Schlieben Sie die Laufsprecherkabel an die Eingangsklemmen an der Rückwand jedem Laufsprechers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (-) gepolt.

Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte der Laufsprecherkabel in die Löscher in den Polbolzen ein, undziehen Sie dann die Knöpfe wieder an.

3 Schlieben Sie das andere Ende jedem Laufsprecherkabels an die Laufsprecherausgangsklemmen des Verständrakers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verständrakers).

• Bananenstecker können ebenfalls für den Anschluss an den Laufsprecherklemmen verwendet werden.
• Wenn Bananenstecker für den Anschluss verwendet werden sollen, müssen Sie zunachst die Kappen von den Laufsprecherklemmen entfernen.
• Ziehen Sie nach dem Herstellen der Anschlüsse sich an jedem Laufsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Laufsprecherkabeln so welt aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann)sogar zu einer Beschädigung des Verstärkers kommt.
• Falls einer der beiden Laufsprecher eines Laufsprecherpaars versehentlich mit vertauschter Polarität (+, -) an einen Verständiger angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

ACHTUNG

An den Laufsprecherklemmen这点es Gerates liegt eine potentiell GEFAHRLICHE Spannung an. Zur

Vermeidung von Stromschlaggefahr ist unbedingt daraufauf zu achten, den Netzstecker beim Anschlieben und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. D3-4-2-2-3.A

D3-4-2-2-3_A_Ge

Technische Daten

Gehäuse. Bassreflex-Regalausfuhrung

Aufbau 2-Wege-System

Tieftoner. 10-cm-Konus x 2

Hochtöner 2,5-cm-Kalotte

Impedanz 6Ω

Frequenzgang 45 Hz bis 40 kHz

Empfindlichkeit 84 dB (2,83 V)

Maximale Belastbarkeit 120 W

Übernehmefrequency. 3 kHz

AuBenabmessungen 364 (B) mm x 146 (H) mm x 177 (T) mm

Masse. 3,6 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (3 m) 1

SilikongummifuB. 4

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Hinweis

Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die

mit Pioneers Phase Control-Technologie ausgestattet sind. Diese

Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Gerätes durch eine Verbesserung der

Gesamtphasenanpassung.

Veröffentlich von Pioneer Corporation.

Urheberrechtlich geschützt © 2009 Pioneer Corporation.

Alle Rechte vorbehalten.
