Tipo di prodotto	Supporto a parete per schermo al plasma
Marca	Pioneer
Modello	PDK-WM03
Compatibilità	Schermi al plasma Pioneer 61" e 50" (modelli specifici)
Orientamento	Orizzontale (standard) e verticale (solo PDP-614MX)
Dimensioni dell'unità a parete	950 mm x 494,5 mm
Distanza tra i supporti	400 mm orizzontale, 591 mm verticale
Materiale	Acciaio
Colore	Nero
Peso supportato	Fino a 100 kg (stima per schermo da 61")
Numero di persone richieste per l'installazione	3 persone minime
Fissaggio a parete	6 viti M8 o ancoraggi (non forniti)
Viti fornite	Viti M8 per fissaggio schermo, viti M5 per bloccaggio
Strumenti necessari	Cacciavite, chiave, trapano, livella a bolla
Installazione	Da un installatore qualificato o rivenditore
Sicurezza	Viti di bloccaggio superiori, ganci di sicurezza, indicatore visivo di innesto
Manutenzione	Pulire con un panno asciutto; verificare periodicamente il serraggio delle viti
Temperatura di utilizzo	Da -5 °C a 35 °C (stima)
Umidità di utilizzo	Dal 20% all'80% UR (stima)
Peso dell'unità	Circa 5 kg (stima)

Domande frequenti - PDK-WM03 PIONEER

Quali schermi al plasma Pioneer sono compatibili con il supporto a parete PDK-WM03?

Il PDK-WM03 è progettato per schermi al plasma Pioneer da 61 pollici (modelli PDP-615PRO, PRO-1410HD, PDP-615EX) e 50 pollici. Per l'installazione verticale, solo il modello PDP-614MX è compatibile.

Posso installare questo supporto a parete da solo?

No, Pioneer raccomanda un'installazione da parte di un installatore qualificato o del tuo rivenditore. L'operazione richiede almeno tre persone a causa del peso dello schermo.

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di un cacciavite, di una chiave, di un trapano, di una livella a bolla e di ancoraggi/viti adatti al tipo di muro (non forniti).

Il supporto consente un orientamento verticale?

Sì, ma solo per lo schermo PDP-614MX. Per gli altri modelli, sono consentite solo installazioni orizzontali.

Qual è il peso massimo supportato dal supporto?

Anche se non specificato esattamente, il supporto è progettato per schermi al plasma da 61 pollici che pesano generalmente tra 40 e 70 kg. La resistenza all'estrazione dalla parete deve essere di almeno 500 kg per punto di fissaggio.

Il supporto è venduto con le viti di fissaggio a parete?

No, le viti e gli ancoraggi per il muro non sono forniti. Devi acquistarli in base al materiale del tuo muro (cemento, legno, ecc.). Le viti per lo schermo (M8) sono incluse.

Come sapere se lo schermo è fissato correttamente?

Dopo aver agganciato lo schermo, tira delicatamente la parte inferiore verso di te. Lo schermo non deve muoversi. Inoltre, un indicatore bianco appare nella finestra quando il gancio superiore è ben inserito.

Posso usare questo supporto con uno schermo di un'altra marca?

No, questo supporto è specificamente progettato per schermi al plasma Pioneer. L'uso con altre marche può causare una caduta e lesioni.

Cosa fare se un pezzo è danneggiato?

Non utilizzare il supporto con pezzi danneggiati. Contatta il tuo rivenditore o il servizio clienti Pioneer per ottenere pezzi di ricambio.

Quali sono i punti di sicurezza importanti da rispettare?

Non modificare i pezzi, non bloccare le ventilazioni dello schermo, usa solo le viti fornite e assicurati che il muro possa sostenere il peso combinato dello schermo e del supporto. Stringere saldamente tutte le viti di bloccaggio.

MANUALE UTENTE PDK-WM03 PIONEER

Istruzioni per l'uso

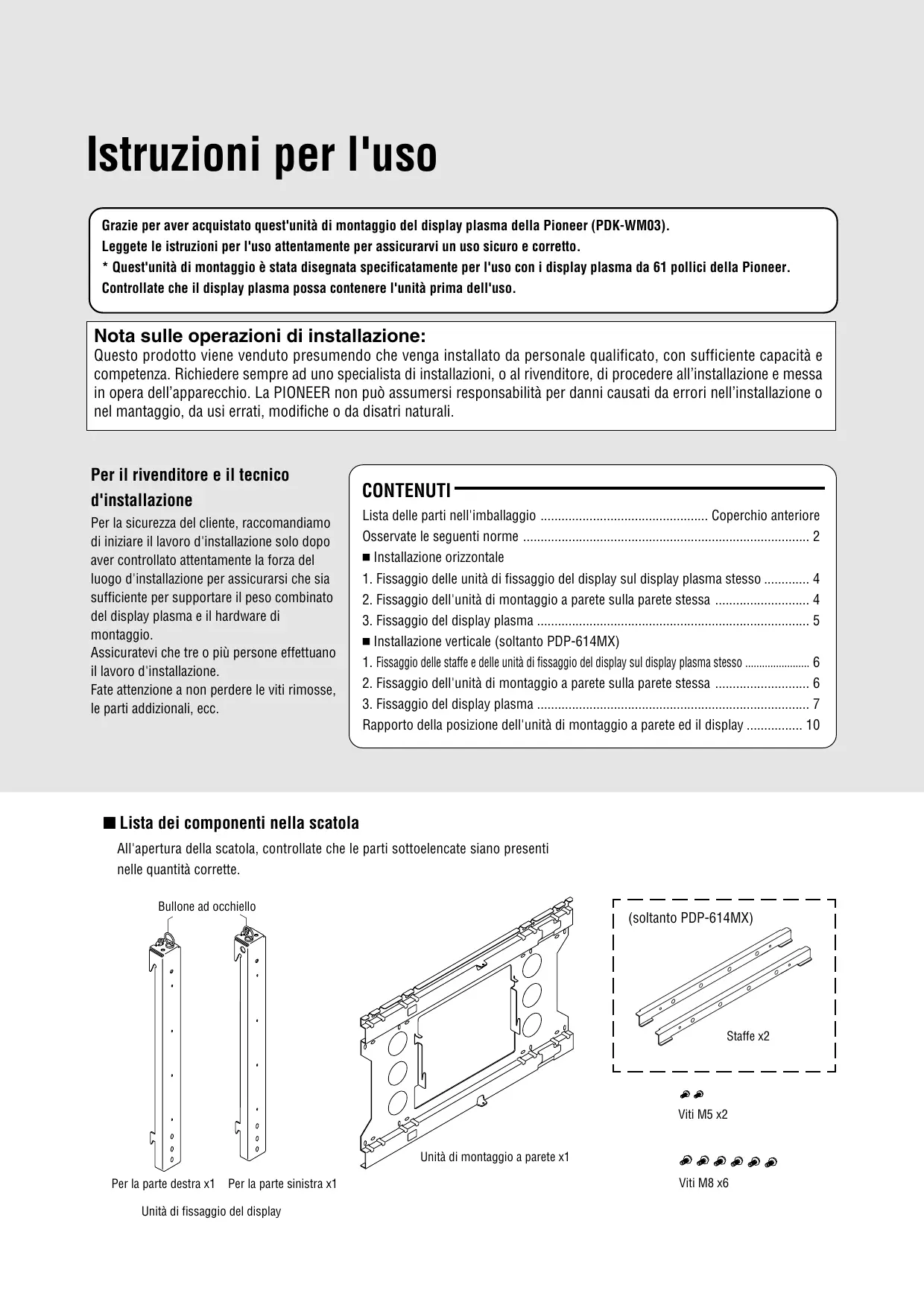

Istruzioni per l'uso

Grazie per aver acquistato quest'unità di montaggio del display plasma della Pioneer (PDK-WM03).

Leggete le istruzioni per l'uso attentamente per assicurarvi un uso sicuro e corretto.

* Quest'unità di montaggio è stata disegnata specificatamente per l'uso con i display plasma da 61 pollici della Pioneer.

Controllate che il display plasma possa contenere l'unità prima dell'uso.

Nota sulle operazioni di installazione:

Questo prodotto viene venduto presumendo che venga installato da personale qualificato, con sufficiente capacità e competenza. Richiedere sempre ad uno specialista di installazioni, o al rivenditore, di procedere all'installazione e messa in opera dell'apparecchio. La PIONEER non può assumersi responsabilità per danni causati da errori nell'installazione o nel mantaggio, da usi errati, modifiche o da disatri naturali.

Per il rivenditore e il tecnico d'installazione

Per la sicurezza del cliente, raccomandiamo di iniziare il lavoro d'installazione solo dopo aver controllato attentamente la forza del luogo d'installazione per assicurarsi che sia sufficiente per supportare il peso combinato del display plasma e il hardware di montaggio.

Assicuratevi che tre o più persone effettuano il lavoro d'installazione.

Fate attenzione a non perdere le viti rimosse, le parti addizionali, ecc.

CONTENUTI

Lista delle parti nell'imballaggio ...... Coperchio anteriore

Osservate le seguenti norme 2

■ Installazione orizzontale

1. Fissaggio delle unità di fissaggio del display sul display plasma stesso .... 4
2. Fissaggio dell'unità di montaggio a parete sulla parete stessa .... 4

3. Fissaggio del display plasma .... 5
   ■ Installazione verticale (soltanto PDP-614MX)

4. Fissaggio delle staffe e delle unità di fissaggio del display sul display plasma stesso 6

5. Fissaggio dell'unità di montaggio a parete sulla parete stessa .... 6

6. Fissaggio del display plasma .... 7

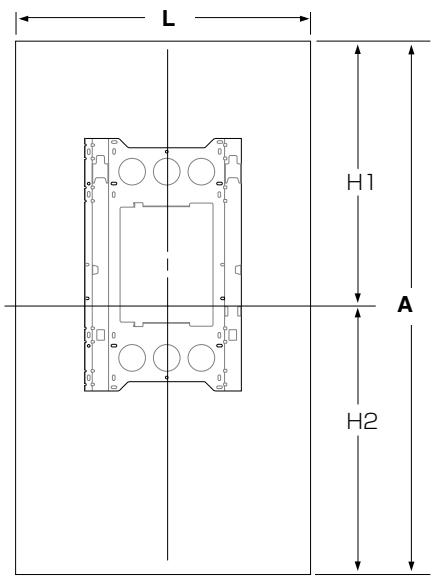

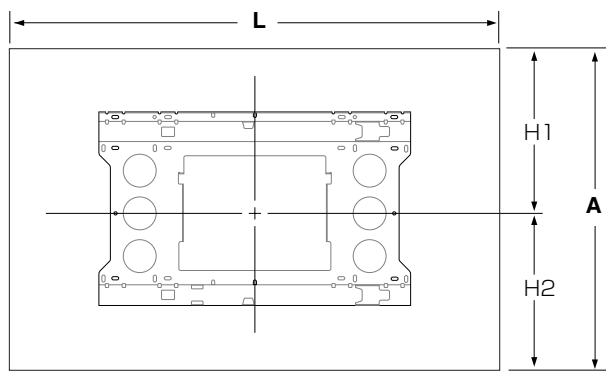

Rapporto della posizione dell'unità di montaggio a parete ed il display ...... 10

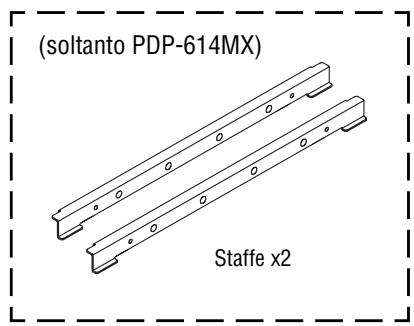

■ Lista dei componenti nella scatola

All'apertura della scatola, controllate che le parti sottoelencate siano presenti nelle quantità corrette.

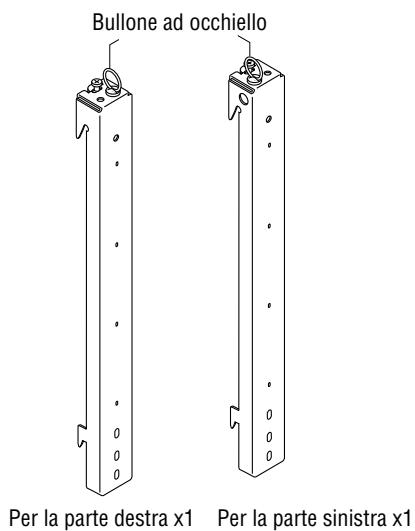

Bullone ad occhiello Per la parte destra x1 Per la parte sinistra x1

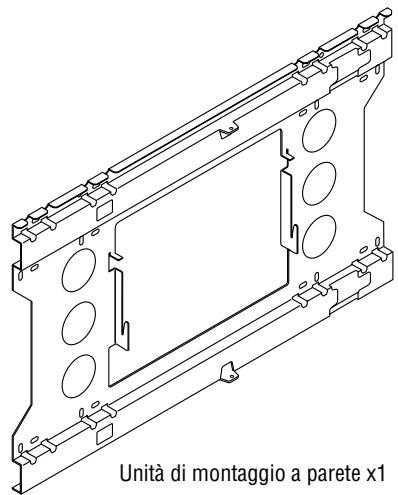

Unità di montaggio a parete x1

Questo Manuale d'installazione contiene dei pittogrammi per indicare alcuni punti importanti per il tecnico d'installazione per poter installare correttamente il display plasma in maniera esatta per poter garantire l'uso appropriato e sicuro del prodotto e prevenire eventuali lesioni alle persone o danni materiali. I pittogrammi ed il loro significato sono indicati qui sotto. Assicuratevi di capirli bene prima di lettere il resto del manuale.

AVVERTIMENTO:

L'inosservaza di quest'indicazione e il maneggio errato possono dal luogo a lesioni personali, anche gravi o mortali.

ATTENZIONE

L'inosservanza di quest'indicazione e l'uso errato pò causare lesioni personali o danni materiali agli oggetti circostanti.

Esempio dei simboli

⚠ Questo simbolo accompagna istruzioni che richiedono attenzione (comprende gli avvertimenti).

All'interno del diagramma sono forniti dettagli concreti sulle precauzioni.

☒ Questo simbolo indica un divieto.

All'interno del diagramma sono forniti dettagli concreti sul divieto.

! Questo simbolo indica un obbligo.

All'interno del diagramma sono forniti dettagli concreti sul divieto.

AVVERTIMENTO

* Rivolgetevi al vostro rivenditore per l'installazione del display plasma, per assicurarvi che il lavoro sia effettuato secondo questo manuale. Un'installazione errata può causare la caduta del display plasma e lesioni da cadute.

* Per prevenire l'eventuale caduta del display plasma, la forza del luogo d'installazione e il metodo d'installazione devono supportare il peso combinato del display plasma e l'unità di montaggio per un lungo periodo di tempo; inoltre devono essere forti abbastanza per supportare un terremoto. Un'installazione errata può causare la caduta del display plasma e causare lesioni. Assicuratevi di osservare le seguenti norme.

- Usate una presa d'uscita elettrica per l'alimentazione del display plasma. Il collegamento diretto del cavo d'alimentazione è pericoloso e non va usato. Usate una presa murale raggiungibile per consentire l'inserimento e la rimozione della spina del cavo d'alimentazione.

- Installazione per pareti di legno Il carico va supportato da travi e quando la forza delle travi è insufficiente, bisogna rafforzare le travi. L'installazione non può essere effettuata su membri di supporto. Il carico può anche essere sospeso su un'eventuale trave sospesa nel soffitto; L'installazione non va fatta nelle unità di montaggio a sospensione nel soffitto.

- Installazione sulle pareti di cemento Usate dei bulloni di ancoraggio sufficientemente forti per supportare il carico del display plasma e venduti separatamente.

* Serrate i bulloni e le viti in modo ben saldo per garantire la sicurezza. Assicuratevi di usare le parti fornite per le staffe e gli altri componenti d'installazione.

Altrimenti, il display plasma può cadere e causare lesioni alle persone.

* Quando allineate le fessure delle unità d'installazione del display con l'unità fissa, controllate il loro corretto azionamento. Altrimenti, il display plasma può cadere e causare lesioni alle persone.

AVVERTIMENTO

* Non modificate le parti. Altrimenti, il display plasma può cadere e causare lesioni alle persone.

* Non usate parti danneggiate. Altrimenti il display plasma può cadere e causare lesioni alle persone. Rivolgetevi al vostro rivenditore se scoprite eventuali parti danneggiate.

* Quest'unità è stata fatta specialmente per i display plasma Pioneer da 61 pollici e da 50 pollici. Non usate l'unità per altri componenti, altrimenti quest'ultimi possono cadere e causare lesioni alle persone.

ATTENZIONE

* Non bloccate i fori di ventilazione del display plasma. Altrimenti, la dispersione del calore sarà bloccata e si può verificare un incendio. Non usate il display plasma come segue: Non installate il display plasma in un luogo stretto con una cattiva ventilazione e posizionate un coperchio sulllo stesso ecc.

* Non installate il display plasma davanti ai fori di ventilazione di un condizionatore d'aria o un termosifone o in un luogo esposto a forti vibrazioni. Altrimenti si può verificare un incendio o potete subire scosse elettriche.

* Non installate il display plasma in luoghi umidi o polverosi o in luoghi dove sarà esposto al fumo grasso o al vapore (ad esempio vicino alla cucina o agli umidificatori). Altrimenti si può verificare un incendio. Non usate il display plasma all'aria aperta. Altrimenti si può verificare un incendio o potete subire scosse elettriche.

* Lasciate uno spazio sufficiente intorno al display plasma all'installazione. Altrimenti si può accumulare il calore all'interno del display, causando così un incendio.

* Tenete fermo il display plasma mentre lo fissate sull'unità. Altrimenti, il display può cadere e causare lesioni alle persone.

* Non applicate pressione sulla superficie del vetro del display plasma. La pressione può causare delle crepe con conseguenti lesioni alle persone.

* Non fissate le viti sul display plasma senza aver montato le unità di montaggio sul display. Altrimenti si può rompere il display plasma.

* Non usate mai viti diverse da quelle in dotazione. L'uso di tali viti può causare guasti.

Luogo d'installazione

Evitate stanze con grandi quantità di polvere, umidità, fumi grassi o fumo da tabacco.

La sporcizia aderisce sulla superficie dello schermo del monitor, causando così un peggioramento della qualità dell'immagine.

Evitate i luoghi dove lo schermo è esposto alla luce diretta del sole o alle fonti di illuminazione.

Quando una luce colpisce lo schermo direttamente, l'immagine sembra sbiadita e risulta difficile da vedere.

Evitate i luoghi che raggiungono temperature molto alte o basse.

Tali temperature estreme causano guasti.

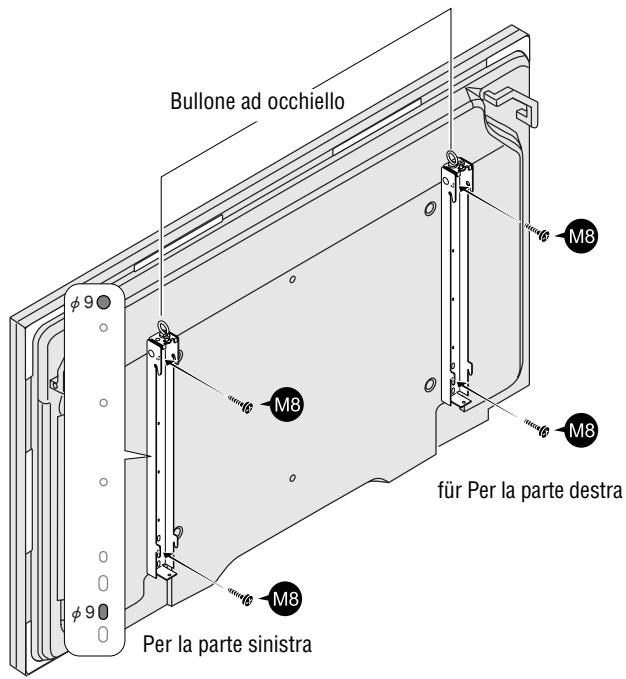

1. Fissaggio delle unità di fissaggio del display sul display plasma

Ci sono due kit di installazione per il display, uno per il lato destro e l'altro per il lato sinistro. Montate le unità di fissaggio del display in modo tale che i bulloni ad occhiello siano sul lato interno.

Bullone ad occhiello M8 M8 für Per la parte destra M8 Per la parte sinistra

Allineate i fori per le viti (ø9, indicati nell'illustrazione) in alto e in basso sulle unità di montaggio del display (uno ciascuno per i lati sinistro e destro) con i fori per le viti (M8) sul pannello posteriore del display plasma e fissate le unità di montaggio del display usando 2 delle viti M8 in dotazione per ogni unità di montaggio.

Riferimento:(soltanto PDP-614MX)

Quando usate il sostegno opzionale PDK-TS06, le unità di montaggio del display possono essere fissate dopo aver montato il display plasma sul sostegno.

Prima di fissare le unità di montaggio del display, togliete le quattro viti M6 che fissano il display sul sostegno.

Durante il sollevamento del display plasma, non lasciate che il sostegno sia sollevato insieme al display. Se il sostegno fuoriesce, esso può causare lesioni alle persone o danni materiali.

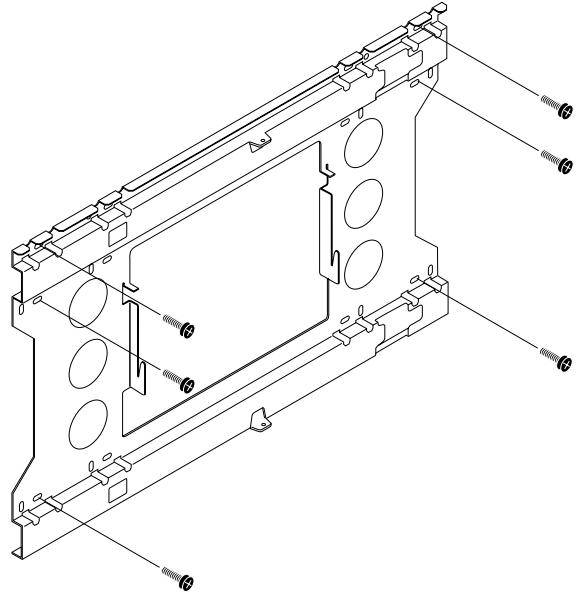

2. Fissaggio dell'unità di montaggio a parete sulla parete

Avvitate l'unità di montaggio a parete sulla parete usando dei bulloni di ancoraggio venduti separatamente oppure usando le 6 viti M8.

NOTA: Assicuratevi che i bulloni di ancoraggio o le viti siano fissate nelle sezioni della parete dove ci sono delle travi. (Usate dei bulloni di ancoraggio o viti adatti per l'uso sul tipo di parete su cui è montata l'unità.) Per ulteriori informazioni, fate riferimento alla Tabella dei materiali della parete in relazione ai bulloni di ancoraggio e alle viti.

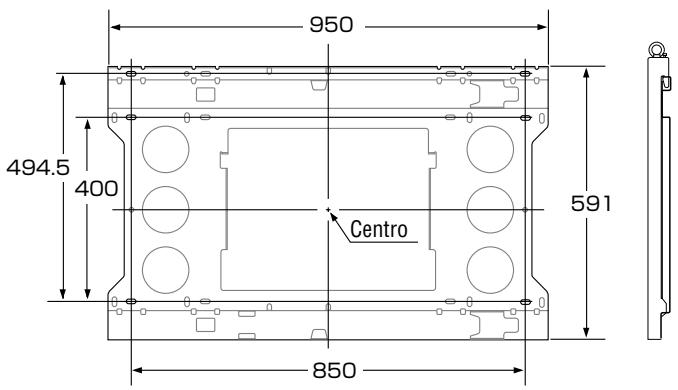

950 494.5 400 Centro 591 850

Tabella del materiale della parete in relazione ai bulloni di ancoraggio e alle viti

Materiale della parete	Ancoraggio
Piastra di gesso	* Non montate su piastre di cemento o truciolato.Assicuratevi di usare una trave per il fissaggio.
Truciolato
Cemento	Bulloni di ancoraggio universali (850) o tappi per bulloni (300)
Blocco	Bulloni di ancoraggio Tie-Lock (No. 25)
ALC
Malta
Tegole
Colonne di legno	Viti per carrozzeries ( 8 × 50 )

* La forza d'estrazione deve essere 500 kg o più in ogni posizione.

3. Fissaggio del display plasma

Dopo aver fissato le unità di fissaggio sul display plasma, fissate il display plasma sulle incastellature di montaggio a parete.

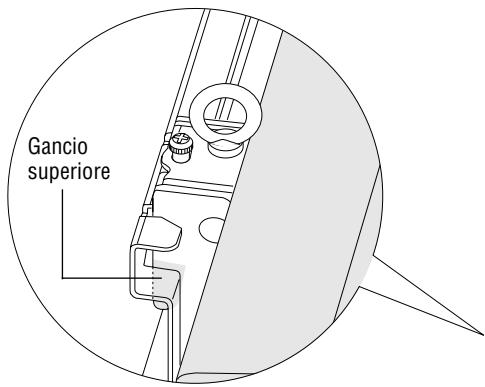

Attaccate i ganci superiori delle unità di fissaggio sinistra e destra del display nelle fessure dell'unità di montaggio a parete.

Gancio superiore

② Sollevate il display plasma direttamente in alto circa 1 cm o finché si ferma, con i ganci superiori fissati nelle fessure dell'unità di montaggio a parete, poi premete la parte inferiore del display plasma verso la parete affinché ingrani con i ganci inferiori.

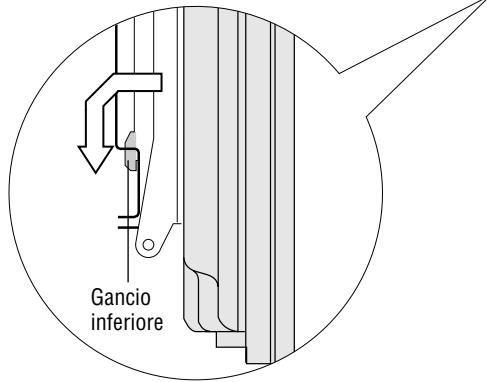

Gancio inferiore

Il display plasma è stato installato correttamente se non si sposta quando tirate il lato inferiore verso di voi.

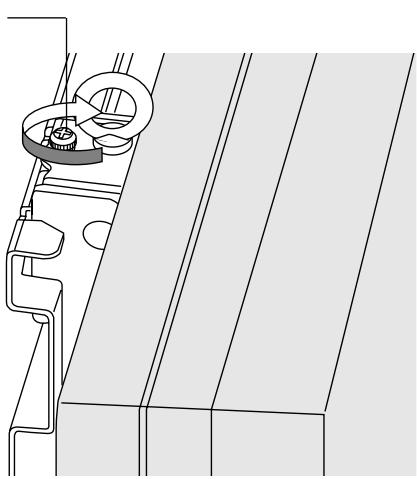

③ Serrate le viti di bloccaggio in alto sulle unità d'installazione sinistra e destra del display usando un cacciavite.

Riferimento:

Quando installate il display plasma in una posizione alta che non può raggiungere manualmente, lo si può suspendere dai bulloni ad occhiello in alto sulle unità di installazione del display e sollevare con una gru o un'altra macchina pesante. Controllate che il bullone ad occhiello sia ben serrato prima di effettuare quest'operazione.

Vite di bloccaggio

I modelli PDP-615PRO, PRO-1410HD e PDP-615EX non supportano l'installazione verticale.

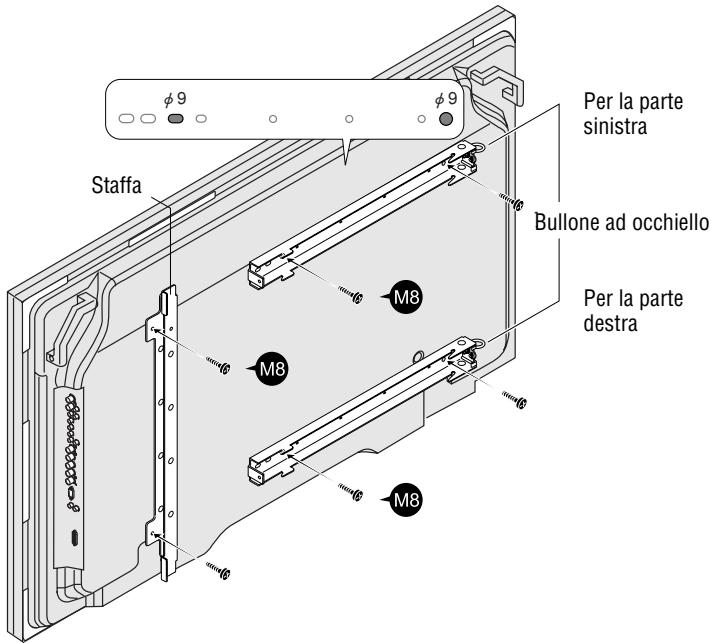

1. Fissaggio della staffa e delle unità di fissaggio del display sul display stesso

Ci sono due kit di montaggio del display, uno per il lato destro e l'altro per il lato sinistro. Installate le unità di montaggio in modo tale che i bulloni ad occhiello si trovano sul lato interno. Fissate le unità di montaggio in modo tale che l'occhiello sia nel lato destro, visto dal retro del display plasma. Se installate le unità di fissaggio nell'altra direzione, il display plasma si può danneggiare.

φ9 φ9 Staffa M8 Per la parte sinistra Bullone ad occhiello Per la parte destra M8

① Usate 2 delle viti M8 in dotazione per fissare una delle due staffe sul display plasma nella direzione indicata nell'illustrazione.
2 Allineate i fori delle viti (ø9, indicati nell'illustrazione) nelle unità di fissaggio del display (per i lati sinistro e destro) con i fori per le viti (M8) sul pannello posteriore del display plasma e fissate le unità di fissaggio del display usando 2 delle viti M8 in dotazione.

Riferimento:(soltanto PDP-614MX)

Quando usate il sostegno opzionale PDK-TS06, le unità di fissaggio del display possono essere fissate con il display plasma montato nel sostegno.

Quando sollevate il display, non lasciate che il sostegno sia sollevato insieme al display. Se il sostegno si stacca, può causare lesioni alle persone o danni materiali.

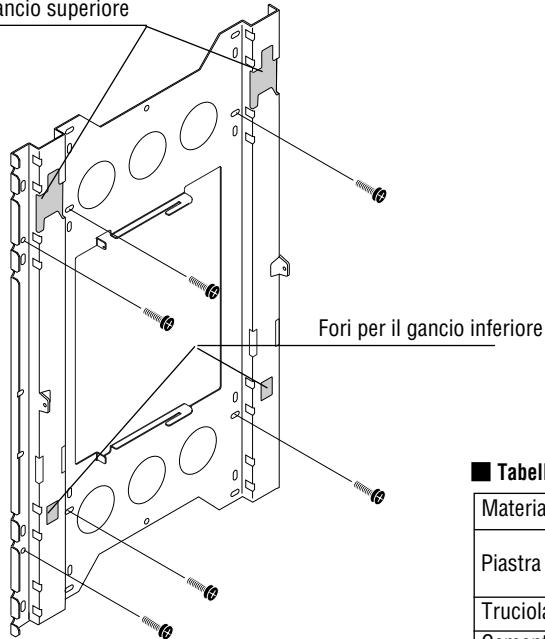

2. Fissaggio dell'unità di montaggio a parete sulla parete

Avvitate l'unità di montaggio a parete usando dei bulloni di ancoraggio venduti separatamente o usando 6 viti M8.

Effettuate il montaggio con i due fori per i ganci superiori in alto.

Fori per il gancio superiore

gancio superiore Fori per il gancio inferiore ■ Tabell Materia Piastra Truciola Cement

NOTA: Assicuratevi che i bulloni di ancoraggio o le viti siano fissate nelle sezioni della parete dove ci sono delle travi. (Usate dei bulloni di ancoraggio o viti adatti per l'uso sul tipo di parete su cui è montata l'unità.) Per ulteriori informazioni, fate riferimento alla seguente Tabella del materiale della parete in relazione ai bulloni di ancoraggio e alle viti.

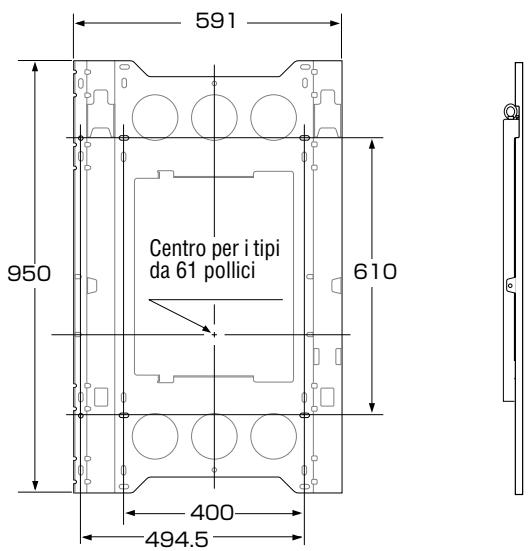

591 Centro per i tipi da 61 pollici 950 610 400 494.5

Tabella del materiale della parete in relazione ai bulloni di ancoraggio e alle viti

Materiale della parete	Ancoraggio
Piastra di gesso	* Non montate su piastre di cemento o truciolato.Assicuratevi di usare una trave per il fissaggio.
Truciolato
Cemento	Bulloni di ancoraggio universali (850) o tappi per bulloni (300)
Blocco	Bulloni di ancoraggio Tie-Lock (No. 25)
ALC
Malta
Tegole
Colonne di legno	Viti per carrozzeries ( 8 × 50 )

* La forza d'estrazione deve essere 500 kg o più in ogni posizione.

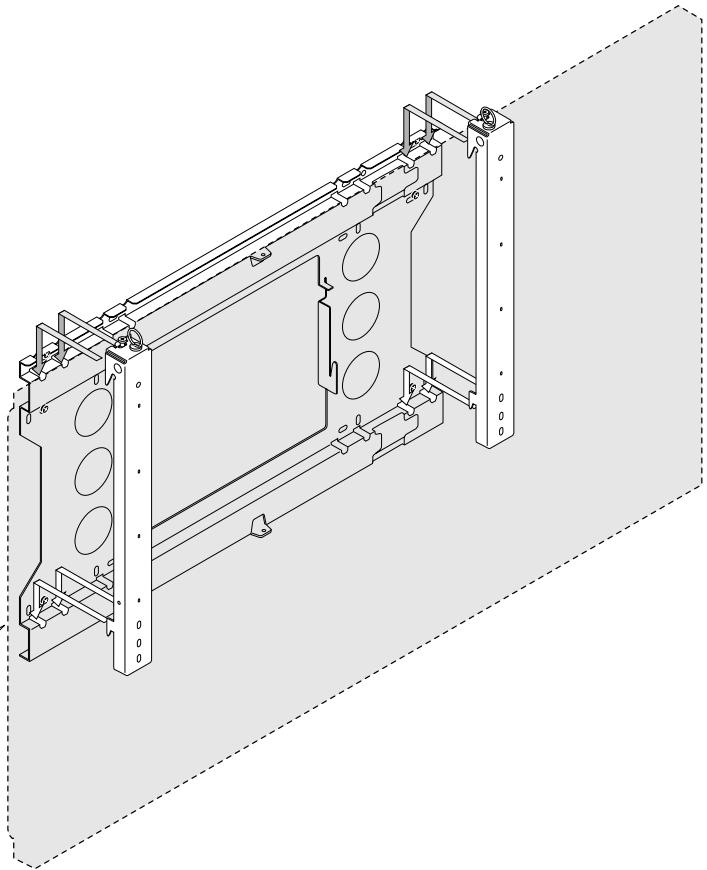

3. Fissaggio del display plasma

Dopo aver fissato le unità di fissaggio sul display plasma, fissate il display plasma sull'unità di montaggio a parete.

Posizionate il display plasma su un cuscino o altro materiale simile posizionato su un pavimento piano, poi cambiate l'orientamento come nell'illustrazione.

Bullone ad occhiello Fori Sezione della maniglia Staffa ALTO Anteriore Fori

※ Usate la staffa fissata sul display plasma a 61 pollici come maniglia.

Assicuratevi di usare i guanti per effettuare questo lavoro per prevenire eventuali lesioni alle persone.

※ All'installazione del display plasma in una posizione alta dove non può essere alzato manualmente, lo si può sospendere in alto sul display tramite i bulloni ad occhiello e sollevarlo con una gru o un altra macchina di sollevamento. Controllate che i bulloni ad occhiello siano ben serrati prima di effettuare questa procedura.

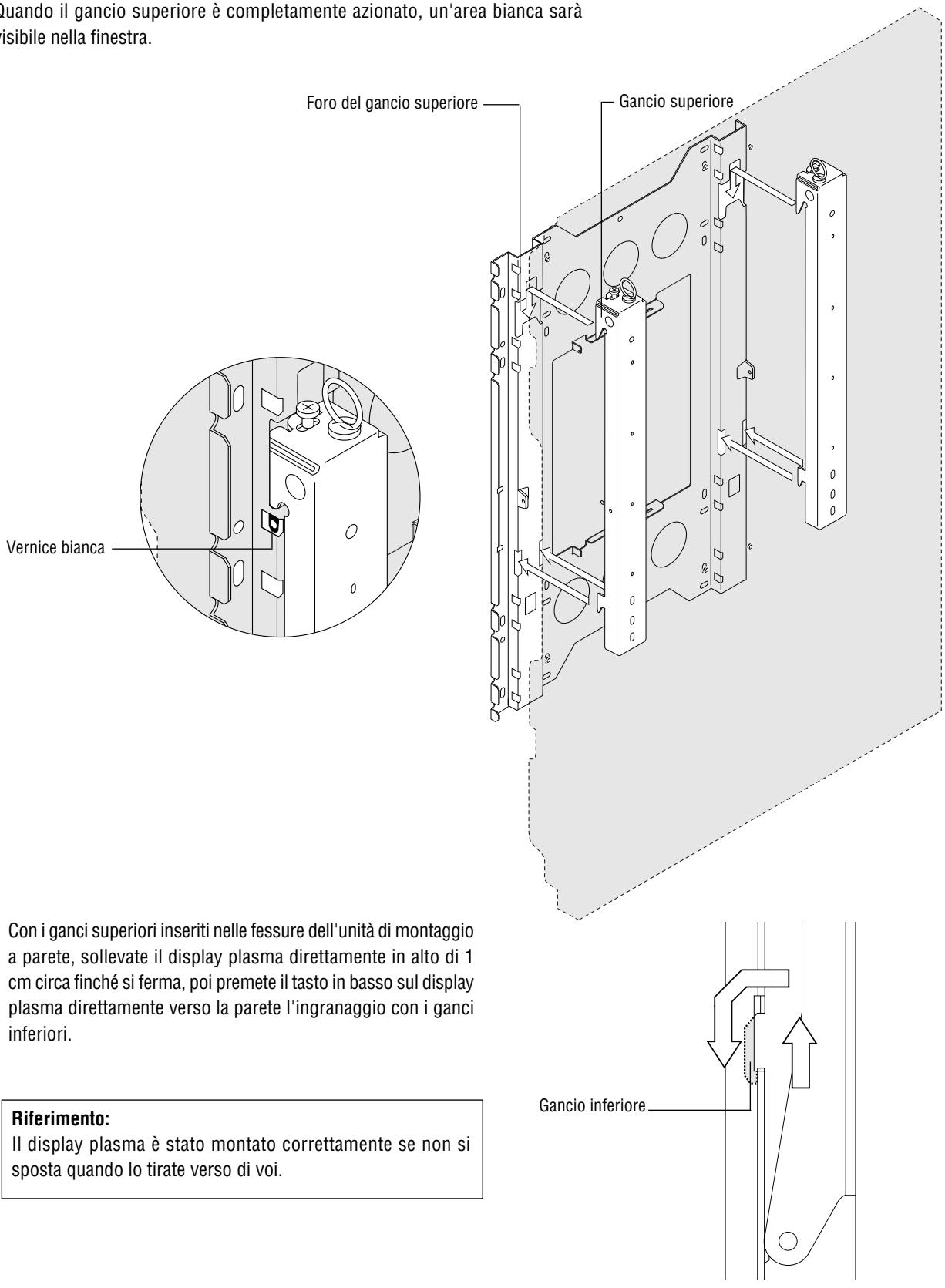

② Fate passare i ganci delle unità di fissaggio sinistra e destra nelle fessure dell'unità d'installazione a parete.

Quando il gancio superiore è completamente azionato, un'area bianca sarà visibile nella finestra.

Quando il gancio superiore è completamente azionato, un'area bianca sarà visibile nella finestra. Foro del gancio superiore Gancio superiore Vernice bianca Con i ganci superiori inseriti nelle fessure dell'unità di montaggio a parete, sollevate il display plasma direttamente in alto di 1 cm circa finché si ferma, poi premete il tasto in basso sul display plasma direttamente verso la parete l'ingranaggio con i ganci inferiori. Riferimento: Il display plasma è stato montato correttamente se non si sposta quando lo tirate verso di voi. Gancio inferiore

③ Fissate le unità di fissaggio del display sinistro e destro usando le viti M5 in dotazione.

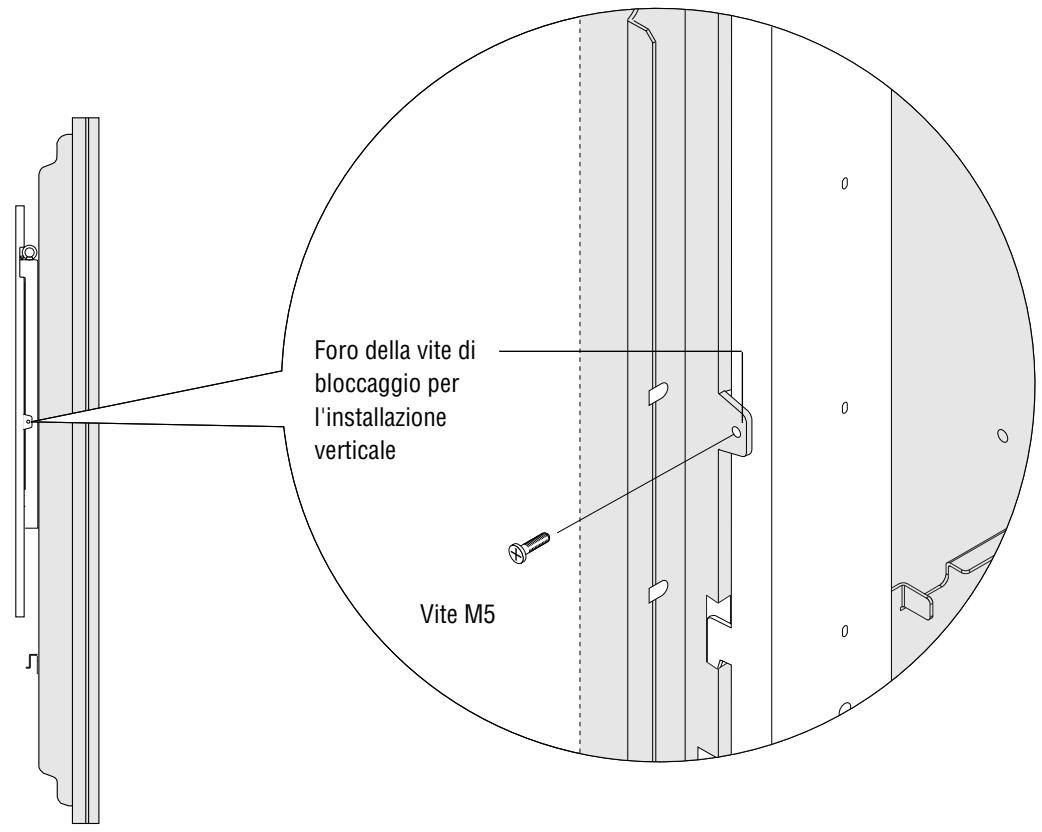

Foro della vite di bloccaggio per l'installazione verticale Vite M5

* Installazione orizzontale

* Installazione verticale (soltanto PDP-614MX)
