Produkttyp	Wandhalterung für Plasma-Bildschirm
Marke	Pioneer
Modell	PDK-WM03
Kompatibilität	Pioneer Plasma-Bildschirme 61" und 50" (bestimmte Modelle)
Ausrichtung	Horizontal (Standard) und vertikal (nur PDP-614MX)
Abmessungen der Wandeinheit	950 mm x 494,5 mm
Abstand zwischen den Halterungen	400 mm horizontal, 591 mm vertikal
Material	Stahl
Farbe	Schwarz
Traggewicht	Bis zu 100 kg (Schätzung für 61"-Bildschirm)
Anzahl der für die Installation erforderlichen Personen	Mindestens 3 Personen
Wandbefestigung	6 Schrauben M8 oder Dübel (nicht im Lieferumfang)
Mitgelieferte Schrauben	M8-Schrauben für Bildschirmbefestigung, M5-Schrauben zur Arretierung
Erforderliche Werkzeuge	Schraubendreher, Schlüssel, Bohrmaschine, Wasserwaage
Installation	Durch einen qualifizierten Installateur oder Händler
Sicherheit	Obere Arretierungsschrauben, Sicherheitshaken, visueller Einrast-Indikator
Wartung	Mit einem trockenen Tuch reinigen; regelmäßig den Sitz der Schrauben überprüfen
Betriebstemperatur	-5 °C bis 35 °C (Schätzung)
Betriebsfeuchtigkeit	20 % bis 80 % rF (Schätzung)
Gewicht der Einheit	Etwa 5 kg (Schätzung)

Häufig gestellte Fragen - PDK-WM03 PIONEER

Welche Pioneer Plasma-Bildschirme sind mit der Wandhalterung PDK-WM03 kompatibel?

Der PDK-WM03 ist für 61-Zoll (Modelle PDP-615PRO, PRO-1410HD, PDP-615EX) und 50-Zoll Pioneer Plasma-Bildschirme ausgelegt. Für die vertikale Installation ist nur das Modell PDP-614MX kompatibel.

Kann ich diese Wandhalterung selbst installieren?

Nein, Pioneer empfiehlt die Installation durch einen qualifizierten Installateur oder Ihren Händler. Aufgrund des Gewichts des Bildschirms sind mindestens drei Personen erforderlich.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubendreher, einen Schlüssel, eine Bohrmaschine, eine Wasserwaage und die für die Wandart geeigneten Dübel/Schrauben (nicht im Lieferumfang).

Ermöglicht die Halterung eine vertikale Ausrichtung?

Ja, aber nur für den PDP-614MX. Für andere Modelle sind nur horizontale Installationen zulässig.

Was ist das maximale Gewicht, das die Halterung tragen kann?

Obwohl nicht genau festgelegt, ist die Halterung für 61-Zoll-Plasmabildschirme ausgelegt, die normalerweise zwischen 40 und 70 kg wiegen. Die Auszugsfestigkeit der Wand muss mindestens 500 kg pro Befestigungspunkt betragen.

Wird die Halterung mit den Wandbefestigungsschrauben verkauft?

Nein, die Schrauben und Dübel für die Wand sind nicht im Lieferumfang. Sie müssen diese je nach Wandmaterial (Beton, Holz usw.) kaufen. Die Schrauben für den Bildschirm (M8) sind enthalten.

Woher weiß ich, ob der Bildschirm richtig befestigt ist?

Nach dem Einhängen des Bildschirms ziehen Sie vorsichtig den unteren Teil zu sich. Der Bildschirm darf sich nicht bewegen. Zudem erscheint ein weißer Indikator im Fenster, wenn der obere Haken richtig eingerastet ist.

Kann ich diese Halterung mit einem Bildschirm einer anderen Marke verwenden?

Nein, diese Halterung ist speziell für Pioneer-Plasmabildschirme ausgelegt. Die Verwendung mit anderen Marken kann zu einem Herabfallen und Verletzungen führen.

Was tun, wenn ein Teil beschädigt ist?

Verwenden Sie die Halterung nicht mit beschädigten Teilen. Kontaktieren Sie Ihren Händler oder den Pioneer-Kundendienst, um Ersatzteile zu erhalten.

Welche wichtigen Sicherheitspunkte sind zu beachten?

Nehmen Sie keine Änderungen an den Teilen vor, blockieren Sie nicht die Lüftungsschlitze des Bildschirms, verwenden Sie nur die mitgelieferten Schrauben und stellen Sie sicher, dass die Wand das kombinierte Gewicht von Bildschirm und Halterung tragen kann. Ziehen Sie alle Arretierungsschrauben fest an.

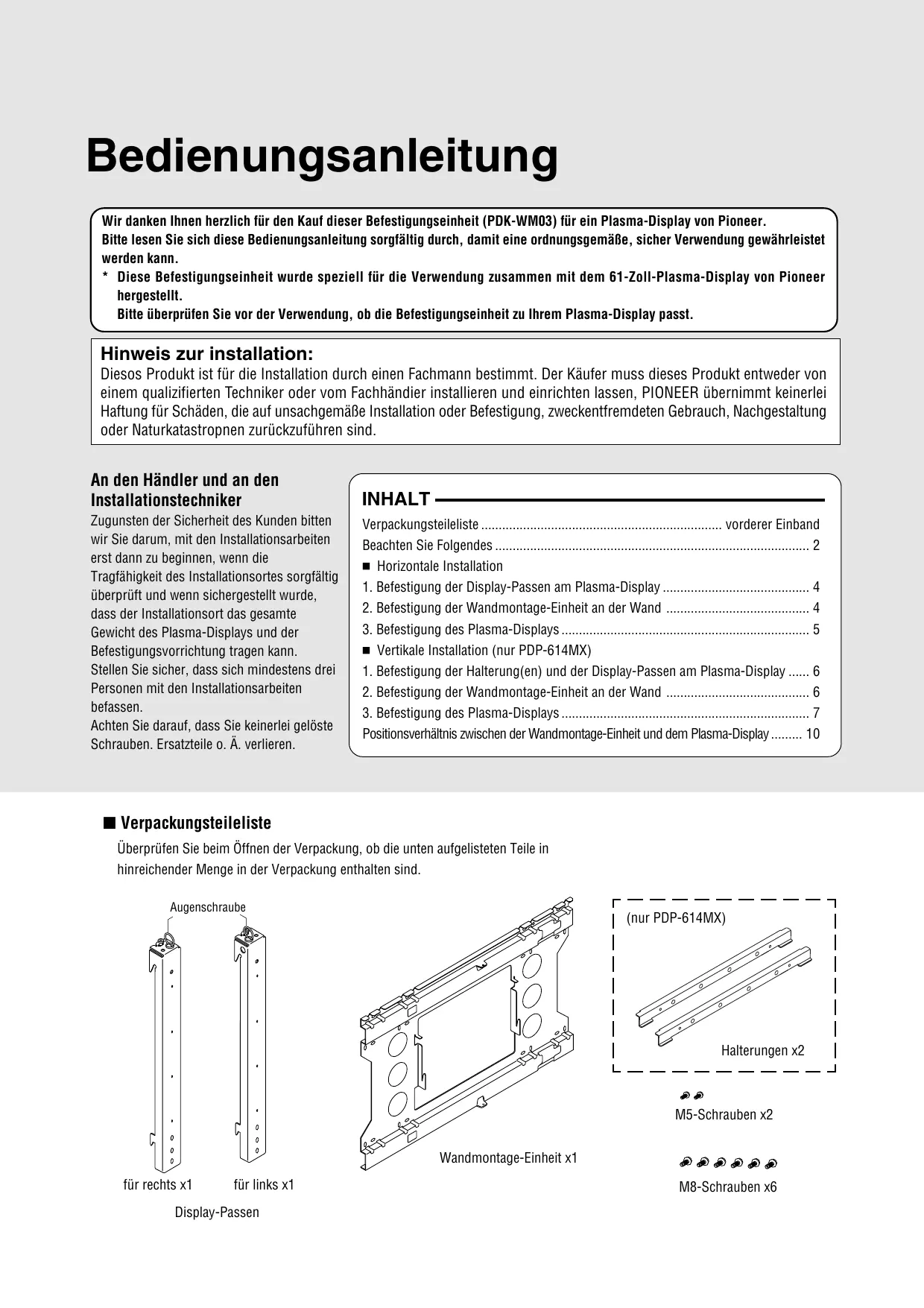

BEDIENUNGSANLEITUNG PDK-WM03 PIONEER

WANDBEFESTIGUNGSEINHEIT

UNITA' DA PARETE

UNIDAD PARA COLGAR DE LA PARED

PDK-WM03

「据付工事」について

Wir danken Ihnen herzlich für den Kauf dieser Befestigungseinheit (PDK-WM03) für ein Plasma-Display von Pioneer.

Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, damit eine ordnungsgemäße, sicher Verwendung gewährleistet werden kann.

* Diese Befestigungseinheit wurde speziell für die Verwendung zusammen mit dem 61-Zoll-Plasma-Display von Pioneer hergestellt.

Bitte überprüfen Sie vor der Verwendung, ob die Befestigungseinheit zu Ihrem Plasma-Display passt.

Hinweis zur installation:

Diesos Produkt ist für die Installation durch einen Fachmann bestimmt. Der Käufer muss dieses Produkt entweder von einem qualizifierten Techniker oder vom Fachhändier installieren und einrichten lassen, PIONEER übernimmt keinerlei Haftung für Schäden, die auf unsachgemäße Installation oder Befestigung, zweckentfremdeten Gebrauch, Nachgestaltung oder Naturkatastropnen zurückzuführen sind.

An den Händler und an den Installationstechniker

Zugunsten der Sicherheit des Kunden bitten wir Sie darum, mit den Installationsarbeiten erst dann zu beginnen, wenn die Tragfähigkeit des Installationsortes sorgfältig überprüft und wenn sichergestellt wurde, dass der Installationsort das gesamte Gewicht des Plasma-Displays und der Befestigungsvorrichtung tragen kann. Stellen Sie sicher, dass sich mindestens drei Personen mit den Installationsarbeiten befassen. Achten Sie darauf, dass Sie keinerlei gelöste Schrauben. Ersatzteile o. Ä. verlieren.

INHALT

Verpackungsteileliste .... vorderer Einband Beachten Sie Folgendes .... 2

■ Horizontale Installation

1. Befestigung der Display-Passen am Plasma-Display 4

2. Befestigung der Wandmontage-Einheit an der Wand 4

3. Befestigung des Plasma-Displays 5

■ Vertikale Installation (nur PDP-614MX)

1. Befestigung der Halterung(en) und der Display-Passen am Plasma-Display ..... 6

2. Befestigung der Wandmontage-Einheit an der Wand 6

3. Befestigung des Plasma-Displays 7

Positionsverhältnis zwischen der Wandmontage-Einheit und dem Plasma-Display ..... 10

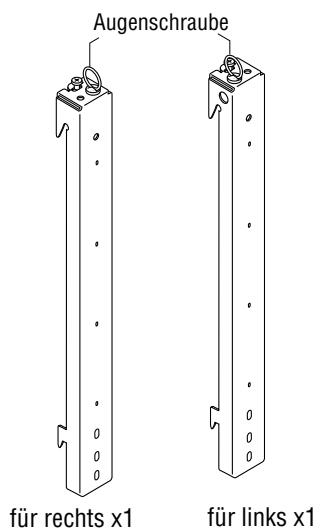

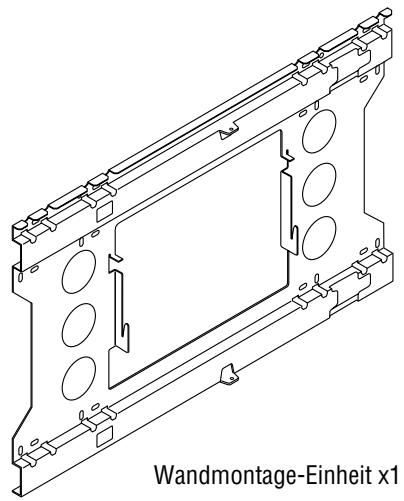

■ Verpackungsteileliste

Überprüfen Sie beim Öffnen der Verpackung, ob die unten aufgelisteten Teile in hinreichender Menge in der Verpackung enthalten sind.

Augenschraube für rechts x1 für links x1

M8-Schrauben x6
Display-Passen

Vor der Inbetriebnahme...

Symbole

In dieser Installations-Bedienungsanleitung sind Abbildungen aufgeführt, die für den Installationstechniker relevante Umstände darstellen, damit das Plasma-Display ordnungsgemäß und sicher installiert werden kann, um eine ordnungsgemäße und sichere Verwendung des Produktes zu gewährleisten und Verletzungen Ihrer eigenen sowie andere Personen oder die Beschädigung von Eigentum zu verhindern. Die Abbildungen und ihre jeweilige Bedeutung werden unten dargestellt. Stellen Sie bitte sicher, dass Sie alle Bedeutungen verstehen, bevor Sie den Rest der Bedienungsanleitung lesen.

WARNUNG

Wenn diese Anzeige ignoriert wird und die Handhabung nicht ordnungsgemäß erfolgt, könnte dies zu schweren Verletzungen oder zum Tode führen.

VORSICHT

Wenn diese Anzeige ignoriert wird und die Handhabung nicht ordnungsgemäß erfolgt, könnten Personen verletzt oder umliegende Haushaltsgegenstände beschädigt werden.

Symbolbeispiele

⚠ Dieses Symbol informiert darüber, dass der Inhalt beachtet werden muss (einschließlich Warnhinweise).

Konkrete Details hinsichtlich des Warnhinweises werden innerhalb des Diagramms beschrieben.

Dieses Symbol zeigt einen verbotenen Schritt an.

Konkrete Details hinsichtlich des Verbots werden innerhalb des Diagramms beschrieben.

Dieses Symbol zeigt an, dass eine Sache ausgeführt werden muss.

Konkrete Details hinsichtlich des Verbots werden innerhalb des Diagramms beschrieben.

WARNUNG

* Stellen Sie bei der Installation des Plasma-Displays sicher, dass Sie die Servicearbeiten über Ihren Händler ausführen lassen und dass die Arbeiten entsprechend den Anweisungen in dieser Bedienungsanleitung durchgeführt werden. Eine nicht ordnungsgemäße Installation kann zu einem Herunterfallen des Plasma-Displays und dadurch zu Verletzungen führen.

* Der Installationsort und das Montageverfahren muss geeignet sein, um die Gesamtlast des Plasma-Displays und der Befestigungseinheit über einen längeren Zeitraum hinweg zu tragen und um Erdbeben zu widerstehen, damit das Plasma-Display nicht herunterfällt. Eine nicht ordnungsgemäße Installation kann zu einem Herunterfallen des Plasma-Displays und dadurch zu Verletzungen führen. Stellen Sie sicher, dass Sie die folgenden Punkte beachten:

- Für die Stromversorgung des Plasma-Displays sollte eine elektrische Steckdose verwendet werden. Ein direkter Anschluss an ein Stromkabel ist gefährlich und sollte vermieden werden. Bitte verwenden Sie eine Wandsteckdose, auf die einfach zugegriffen werden kann, damit das Einsetzen oder das Ziehen des Netzsteckers nicht unnötig verkompliziert wird.

- Installation bei Holzwänden

Die Last sollte in jedem Fall durch Träger getragen werden; bei nicht hinreichend starken Trägern müssen diese verstärkt werden. Die Installation sollte auf keinen Fall an Einfassungs- oder Stützteilen durchgeführt werden. Die Last sollte auch dann durch Träger getragen werden, wenn es sich beim Installationsort um eine durch Stahlträger gestützte Decke handelt; die Installation sollte nicht an den Decken-Aufhängungspassen durchgeführt werden.

- Installation bei Betonwänden

Für die Installation sollten im Handel erhältliche Maueranker verwendet werden, die stark genug sind, um die Last des Plasma-Displays ohne Probleme zu tragen.

* Zur Gewährleistung der Sicherheit müssen alle Bolzen und Schrauben fest angezogen werden. Stellen Sie sicher, dass Sie die im Lieferumfang enthaltenen Teile für die Halterungen und die anderen Passen verwenden. Eine Nichtbeachtung dessen kann zu einem Herunterfallen des Plasma-Displays und dadurch zu Verletzungen führen.

* Stellen Sie bei der Ausrichtung der Kerben an der befestigten Einheit sicher, dass sie sicher ausgerichtet sind. Eine Nichtbeachtung dessen kann zu einem Herunterfallen des Plasma-Displays und dadurch zu Verletzungen führen.

⚠️ WARNING

* Modifizieren Sie keines der Teile. Eine Nichtbeachtung dessen kann zu einem Herunterfallen des Plasma-Displays und dadurch zu Verletzungen führen.

* Verwenden Sie keinerlei beschädigte Teile. Eine Nichtbeachtung dessen kann zu einem Herunterfallen des Plasma-Displays und dadurch zu Verletzungen führen. Für den Fall, dass eines der Teile beschädigt ist, konsultieren Sie bitte Ihren Händler.

* Diese Einheit wurde speziell für die Verwendung mit den 61-Zoll- und 50-Zoll-Plasma-Displays von Pioneer hergestellt. Verwenden Sie sie mit keinen anderen Geräten, da dies zu einem Herunterfallen des Gerätes und zu daraus resultierenden Verletzungen führen könnte.

! VORSICHT

* Blockieren Sie auf keinen Fall die Belüftungsöffnungen des Plasma-Displays. Eine Nichtbeachtung dessen kann zu einer Behinderung der Wärmeableitung und zu einem daraus resultierenden Brand führen. Verwenden Sie das Plasma-Display nicht auf die folgende Art und Weise: Installieren Sie das Plasma-Display nicht in einem engen Raum, in dem die Belüftung nicht ausreichend ist, und legen Sie keinerlei Abdeckung o. Ä. darüber.

* Installieren Sie das Plasma-Display nicht vor dem Gebläse eines Klimagerätes oder einer Heizung oder an einem Ort, wo es starken Vibrationen ausgesetzt wäre. Eine Nichtbeachtung dessen kann zu einem Brand oder zu einem elektrischen Schlag führen.

* Installieren Sie das Plasma-Display nicht an feuchten oder staubigen Orten oder an Orten, wo es fettigem Rauch oder Dampf ausgesetzt wäre (wie beispielsweise neben Kochstellen oder Luftbefeuchtern). Eine Nichtbeachtung dessen kann zu einem Brand führen. Installieren Sie das Plasma-Display nicht im Freien. Eine Nichtbeachtung dessen kann zu einem Brand oder zu einem elektrischen Schlag führen.

* Lassen Sie bei der Installation ausreichend Platz um das Plasma-Display herum. Eine Nichtbeachtung dessen kann zu einer Wärmestau im Inneren des Plasma-Displays und zu einem daraus resultierenden Brand führen.

* Halten Sie das Plasma-Display am Installationsort fest, wenn Sie es an der Befestigungseinheit befestigen. Eine Nichtbeachtung dessen kann zu einem Herunterfallen und zu daraus resultierenden Verletzungen führen.

* Üben Sie auf keinen Fall Druck auf die Glasoberfläche des Plasma-Displays aus. Eine Nichtbeachtung dessen kann zu einem Brechen des Glases und zu daraus resultierenden Verletzungen führen.

* Befestigen Sie keine Schrauben am Plasma-Display, bevor Sie die Passen montiert haben. Eine Nichtbeachtung dessen kann zu einer Fehlfunktion führen.

* Verwenden Sie niemals andere als die im Lieferumfang enthaltenen Schrauben. Die Verwendung anderer Schrauben kann zu einer Fehlfunktion führen.

Installationsort

Vermeiden Sie Räume mit viel Staub. Feuchtigkeit, fettigem Rauch oder Tabakrauch.

Verschmutzungen setzen sich auf dem Display-Bildschirm ab und führen zu einer Beeinträchtigung der Bildqualität.

Vermeiden Sie Installationsorte, an denen der Bildschirm direktem Sonnenlicht oder starkem Kunstlicht ausgesetzt wäre.

Wenn das umgebende Licht direkt auf den Bildschirm trifft, erscheint das Bild verwaschen und ist schwer zu erkennen.

Vermeiden Sie Installationsorte, an denen hohe Temperaturen oder niedrige Temperaturen herrschen.

Extreme Temperaturen führen zu einer Fehlfunktion.

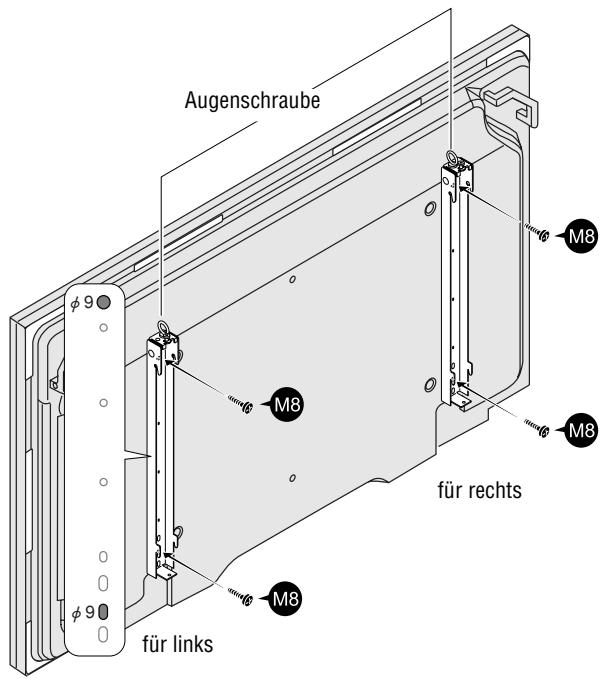

1. Befestigung der Display-Passen am Plasma-Display

Es gibt zwei Display-Passen: eine für die rechte Seite und eine für die linke. Befestigen Sie die Display-Passen so, dass sich ihre Augenschrauben an der Innenseite befinden.

Augenschraube M8 M8 für rechts M8 für links

Richten Sie die Schraubenlöcher (ø 9, in der Abbildung dargestellt) an der Ober- und Unterseite der Display-Passen (jeweils eine für die linke und rechte Seite) an den Schraubenlöchern (M8) auf der Rückseite des Plasma-Displays aus und befestigen Sie die Display-Passen unter Verwendung von 2 der im Lieferumfang enthaltenen M8-Schrauben pro Display-Passe.

Bemerkung: (nur PDP-614MX)

Bei Verwendung des optionalen Ständers PDK-TS06 können die Display-Passen bei auf dem Ständer befestigten Plasma-Display montiert werden.

Entfernen Sie die vier M6-Schrauben, die das Plasma-Display am Ständer befestigen, bevor Sie die Display-Passen montieren.

Achten Sie beim Anheben des Plasma-Displays darauf, dass der Ständer nicht zusammen mit dem Plasma-Display angehoben wird. Falls sich der Ständer in einem solchen Fall löst, könnte dies zu Verletzungen und Beschädigungen führen.

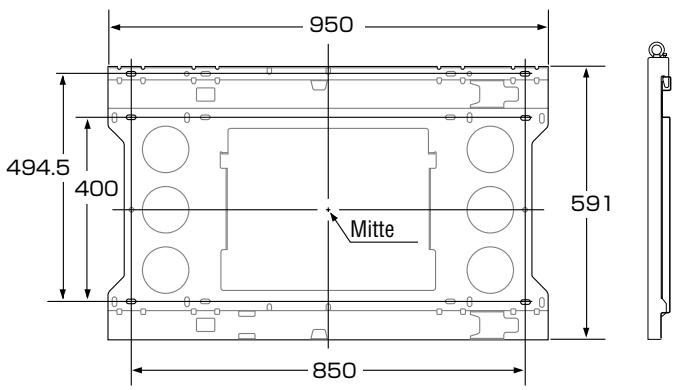

2. Befestigung der Wandmontage-Einheit an der Wand

Schrauben Sie die Wandmontage-Einheit unter Verwendung von im Handel erhältlicher Maueranker oder unter Verwendung der 6 M8-Schrauben an die Wand.

HINWEIS: Stellen Sie sicher, dass die Maueranker oder Schrauben an Bereichen in die Wand geschraubt werden, in denen Träger verlaufen. (Verwenden Sie Maueranker oder Schrauben, die für die Art der Wand geeignet sind, an der die Einheit befestigt werden soll.) Hinsichtlich weiterer Einzelheiten sehen Sie sich bitte die folgende Tabelle mit einer Auflistung von Wandmaterialien und Mauerankern bzw. Schrauben an.

950 494.5 400 Mitte 591 850

■ Tabelle von Wandmaterialien und Mauerankern bzw. Schrauben

Wandmaterial	Maueranker
Gipsplatte	* Befestigen Sie die Einheit auf keinen Fall auf Gips- oder Sperrholzplatten.Stellen Sie sicher, dass Sie die Befestigung an einem Träger durchführen.
Sperrholz
Beton	Alle Maueranker (850) oder Schraubbolzen (300)
Block	Vierkantholzschrauben ( 8x50)
ALC
Mörtel
Ziegel
Holzpfosten	Visser les vis ( 8 x 50)

* Die Tragfähigkeit sollte bei mindestens 500 kg pro Position liegen.

3. Befestigung des Plasma-Displays

Befestigen Sie nach der Montage der Display-Passen am Plasma-Display das Plasma-Display an der Wandmontage-Einheit.

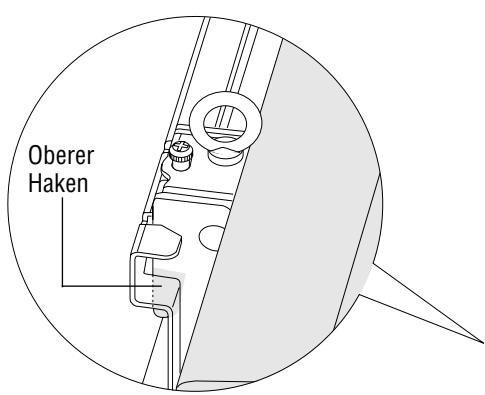

① Lassen Sie die oberen Haken an der linken und an der rechten Display-Passe in die Aussparungen an der Wandmontage-Einheit einrasten.

Oberer Haken

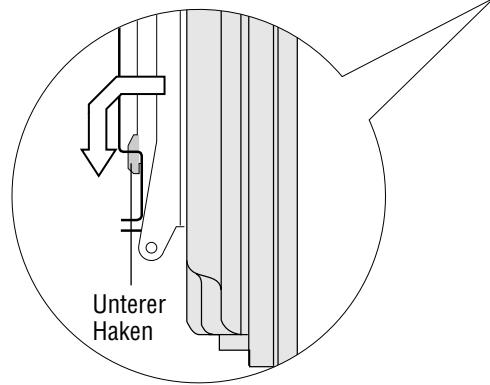

② Heben Sie das Plasma-Display bei in die Aussparungen der Wandmontage-Einheit eingerasteten oberen Haken etwa 1 cm direkt nach oben, bis es stoppt, drücken Sie die Unterseite des Plasma-Displays anschließend gegen die Wand, bis es an den unteren Haken einrastet.

Unterer Haken

Das Plasma-Display wurde ordnungsgemäß befestigt, wenn es sich nicht bewegt, wenn Sie die Unterseite in Ihre Richtung ziehen.

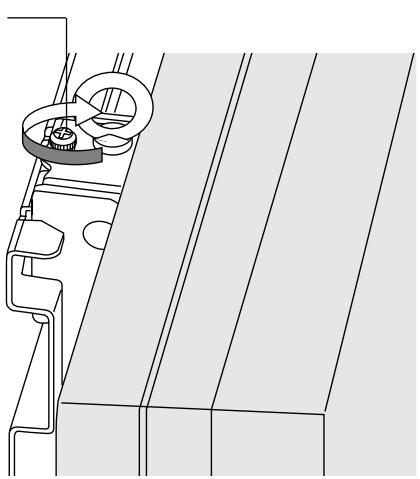

③ Ziehen Sie die Spannschrauben an der Oberseite der linken und rechten Display-Passen unter Verwendung eines Schraubendrehers an.

Bemerkung:

Wenn Sie das Plasma-Display in einer hohen Position installieren, in die Sie das Plasma-Display nicht per Hand heben können, kann es von den Augenschrauben an der Oberseite der Display-Passen abgehängt und mit einem Kran oder einem schweren Gerät angehoben werden. Überprüfen Sie vor der Durchführung dessen, ob die Augenschrauben fest angezogen sind.

Spannschraube

Die Modelle PDP-615PRO, PRO-1410HD und PDP-615EX unterstützen keine senkrechte Installation.

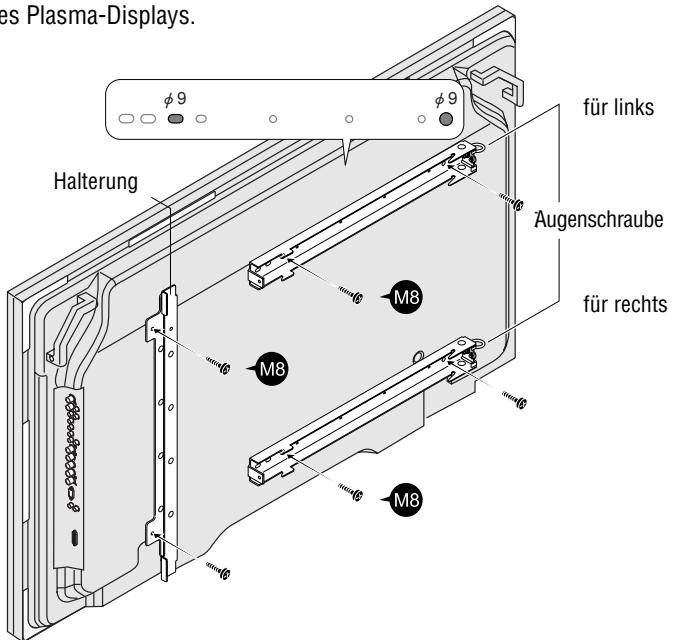

1. Befestigung der Halterung(en) und Display-Passen am Plasma-Display

Es gibt zwei Display-Passen: eine für die rechte Seite und eine für die linke. Befestigen Sie die Display-Passen so, dass sich ihre Augenschrauben an der Innenseite befinden. Befestigen Sie die Display-Passen so, dass die Augenschrauben beim Betrachten der Rückseite des Plasma-Displays auf der rechten Seite angebracht sind. Eine umgekehrte Befestigung der Display-Passen führt zu einer Beschädigung des Plasma-Displays.

es Plasma-Displays. φ9 φ9 für links Halterung Augenschraube für rechts M8 M8

1 Verwenden Sie 2 der im Lieferumfang enthaltenen M8-Schrauben, um eine der beiden Halterungen in der in der Abbildung dargestellten Richtung am Plasma-Display zu befestigen.
② Richten Sie die Schraubenlöcher (ø 9, in der Abbildung dargestellt) an den Display-Passen (jeweils eine für die linke und rechte Seite) an den Schraubenlöchern (M8) auf der Rückseite des Plasma-Displays aus und befestigen Sie die Display-Passen unter Verwendung von 2 der im Lieferumfang enthaltenen M8-Schrauben pro Display-Passe.

Bemerkung:(nur PDP-614MX)

Bei Verwendung des optionalen Ständers PDK-TS06 können die Display-Passen bei auf dem Ständer befestigten Plasma-Display montiert werden.

Achten Sie beim Anheben des Plasma-Displays darauf, dass der Ständer nicht zusammen mit dem Plasma-Display angehoben wird. Falls sich der Ständer in einem solchen Fall löst, könnte dies zu Verletzungen und Beschädigungen führen.

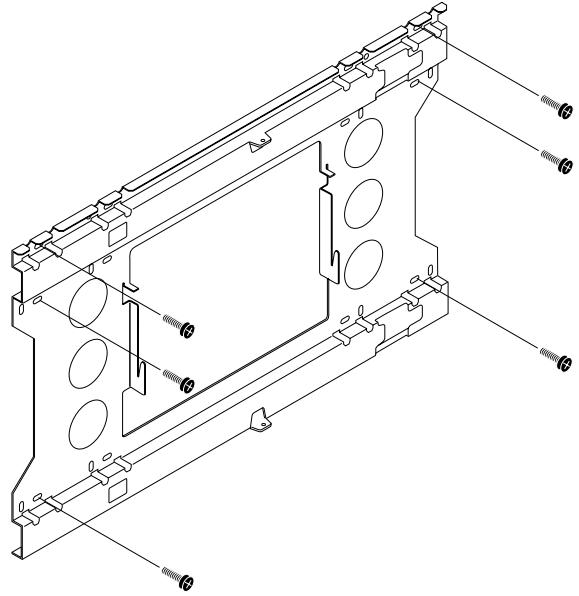

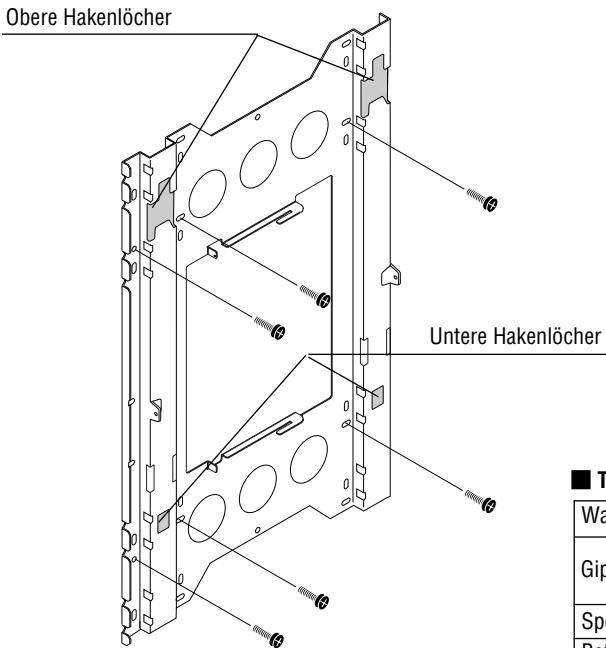

2. Befestigung der Wandmontage-Einheit an der Wand

Schrauben Sie die Wandmontage-Einheit unter Verwendung von im Handel erhältlicher Maueranker oder unter Verwendung der 6 M8-Schrauben an die Wand. Führen Sie die Befestigung bei sich oben befindlichen oberen Hakenlöchern durch.

Obere Hakenlöcher Untere Hakenlöcher ■ T Wa Gip Sp Ret

HINWEIS: Stellen Sie sicher, dass die Maueranker oder Schrauben an Bereichen in die Wand geschraubt werden, in denen Träger verlaufen. (Verwenden Sie Maueranker oder Schrauben, die für die Art der Wand geeignet sind, an der die Einheit befestigt werden soll.) Hinsichtlich weiterer Einzelheiten sehen Sie sich bitte die folgende Tabelle mit einer Auflistung von Wandmaterialien und Mauerankern bzw. Schrauben an.

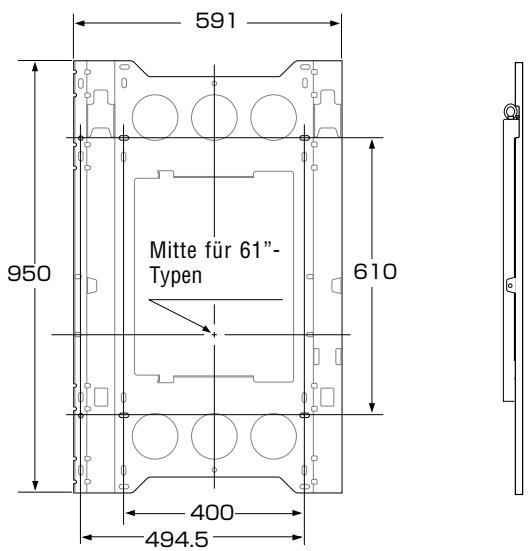

591 950 Mitte für 61"- Typen 610 400 494.5

■ Tabelle von Wandmaterialien und Mauerankern bzw. Schrauben

Wandmaterial	Maueranker
Gipsplatte	* Befestigen Sie die Einheit auf keinen Fall auf Gips- oder Sperrholzplatten.Stellen Sie sicher, dass Sie die Befestigung an einem Träger durchführen.
Sperrholz
Beton	Alle Maueranker (850) oder Schraubbolzen (300)
Block	Vierkantholzschrauben ( 8x50)
ALC
Mörtel
Ziegel
Holzpfosten	Visser les vis ( 8 x 50)

* Die Tragfähigkeit sollte bei mindestens 500 kg pro Position liegen.

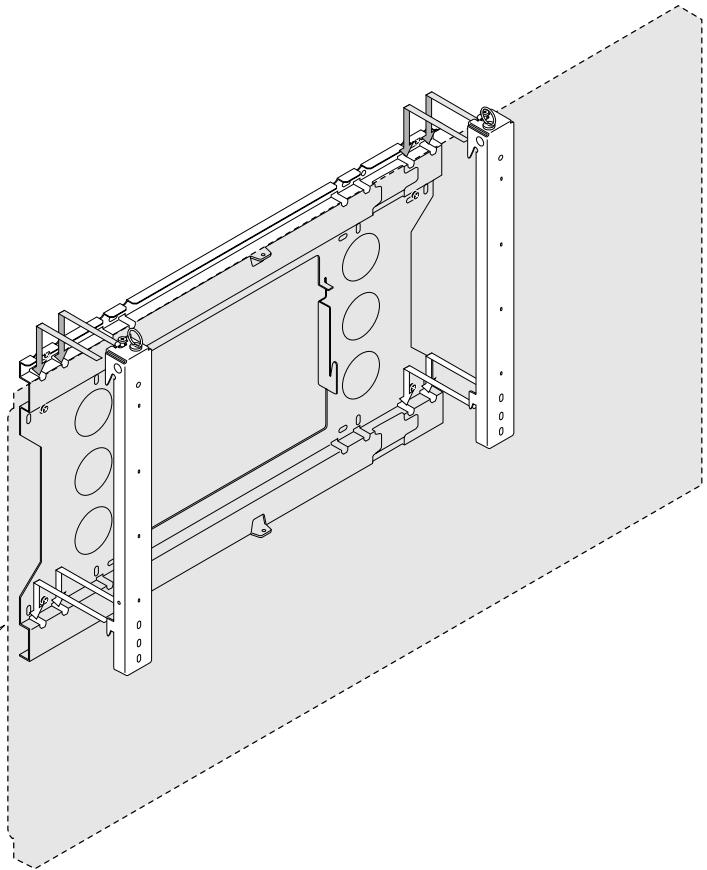

3. Befestigung des Plasma-Displays

Befestigen Sie nach der Montage der Display-Passen am Plasma-Display das Plasma-Display an der Wandmontage-Einheit.

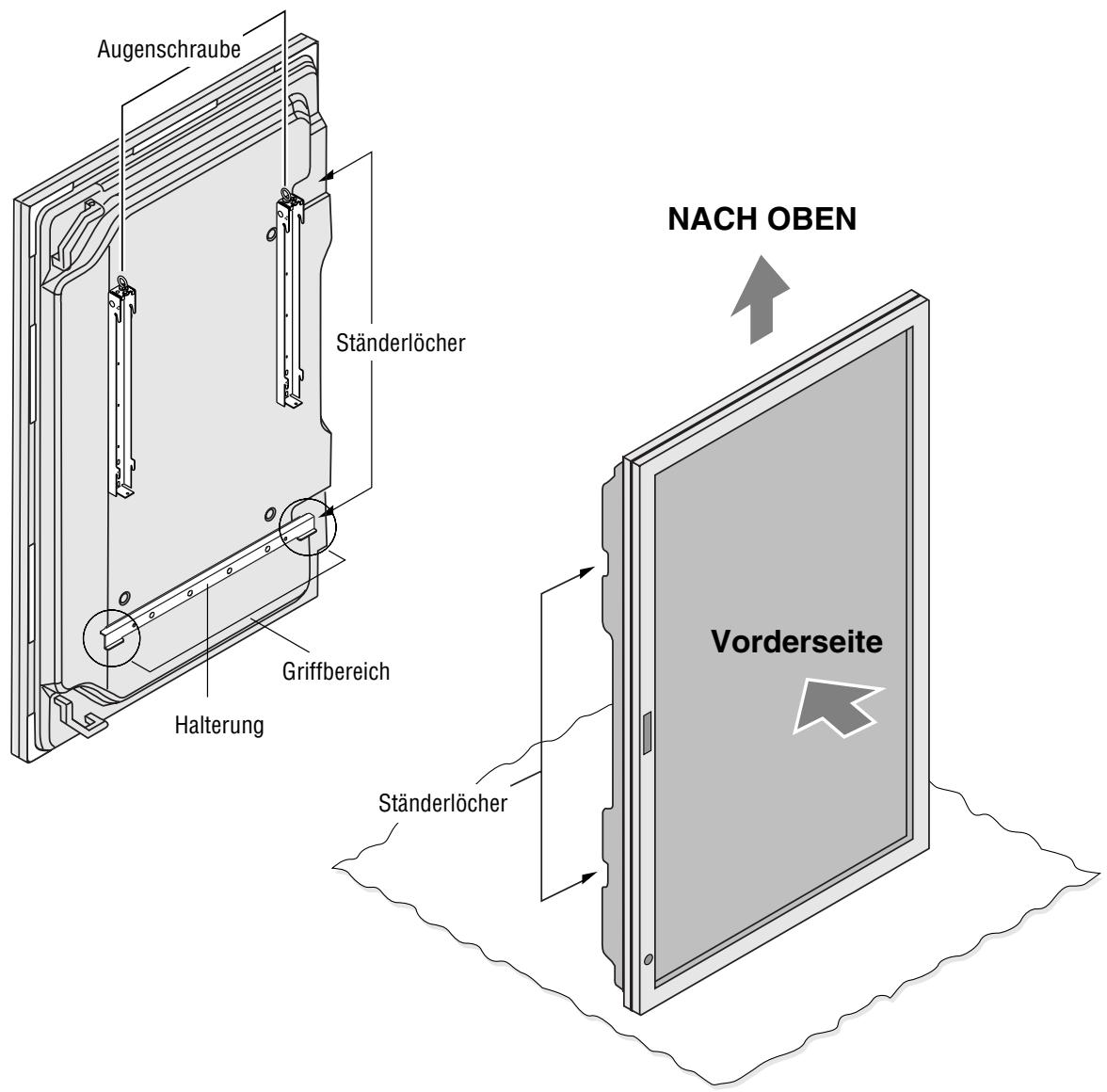

Legen Sie das Plasma-Display auf ein Kissen oder ein anderes polsterndes Material, das Sie zuvor auf einen ebenen Boden gelegt haben, und ändern Sie die Ausrichtung wie in der Abbildung dargestellt.

Augenschraube Ständerlöcher Griffbereich Halterung NACH OBEN Vorderseite Ständerlöcher

※ Verwenden Sie die am 61-Zoll-Plasma-Display angebrachte Halterung als Griff. Stellen Sie sicher, dass Sie bei der Durchführung dieser Arbeiten Handschuhe tragen, um sich gegen eventuelle Verletzungen zu schützen.
※ Wenn Sie das Plasma-Display in einer hohen Position installieren, in die Sie das Plasma-Display nicht per Hand heben können, kann es von den Augenschrauben an der Oberseite der Display-Passen abgehängt und mit einem Kran oder einem schweren Gerät angehoben werden. Überprüfen Sie vor der Durchführung dessen, ob die Augenschrauben fest angezogen sind.

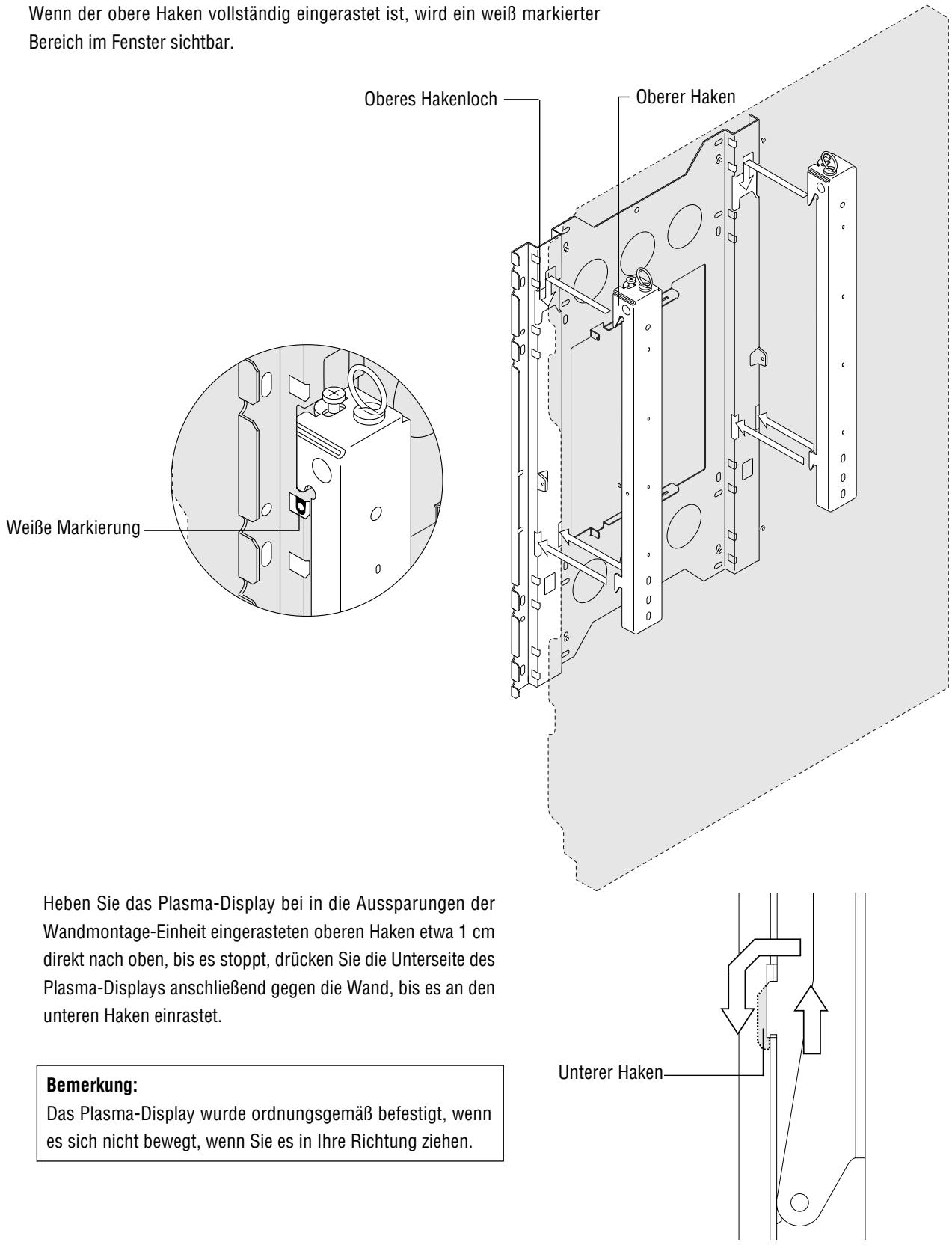

② Lassen Sie die Haken an der linken und an der rechten Display-Passe in die Aussparungen an der Wandmontage-Einheit einrasten.

Wenn der obere Haken vollständig eingerastet ist, wird ein weiß markierter Bereich im Fenster sichtbar.

Wenn der obere Haken vollständig eingerastet ist, wird ein weiß markierter Bereich im Fenster sichtbar. Oberes Hakenloch Oberer Haken Weiße Markierung Heben Sie das Plasma-Display bei in die Aussparungen der Wandmontage-Einheit eingerasteten oberen Haken etwa 1 cm direkt nach oben, bis es stoppt, drücken Sie die Unterseite des Plasma-Displays anschließend gegen die Wand, bis es an den unteren Haken einrastet. Bemerkung: Das Plasma-Display wurde ordnungsgemäß befestigt, wenn es sich nicht bewegt, wenn Sie es in Ihre Richtung ziehen.

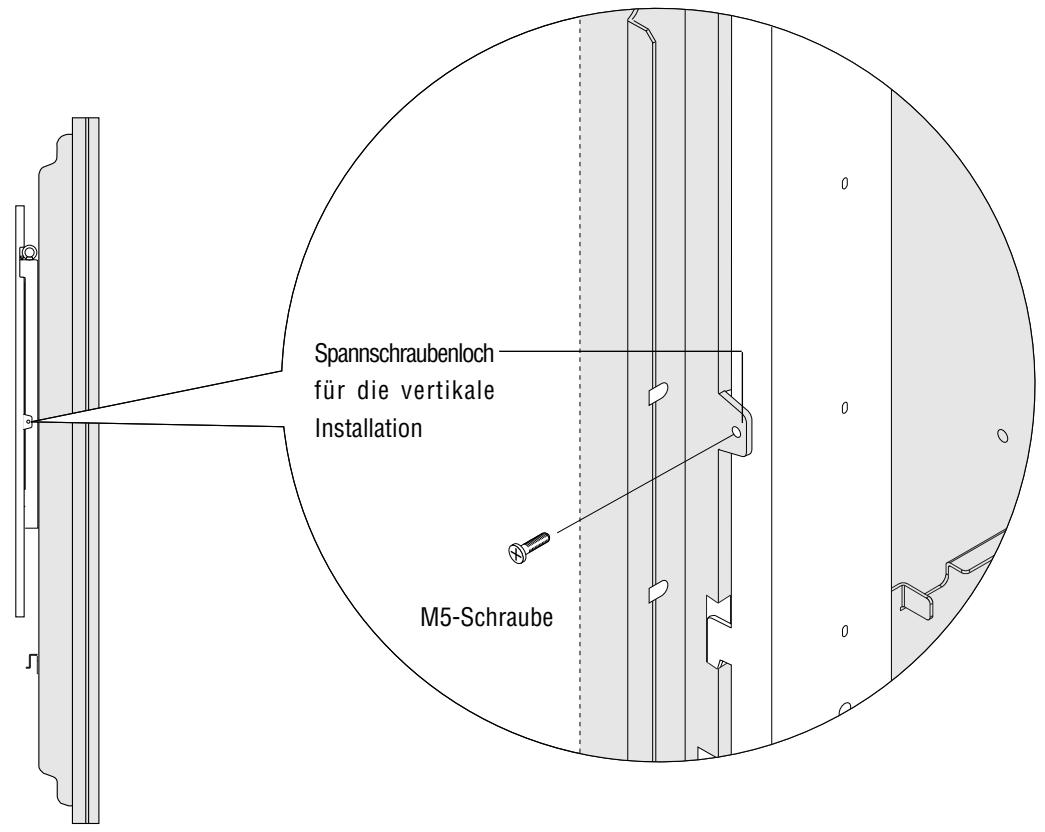

③ Befestigen Sie die linke und rechte Display-Passe unter Verwendung der im Lieferumfang enthaltenen M5-Schrauben.

Spannschraubenloch für die vertikale Installation M5-Schraube

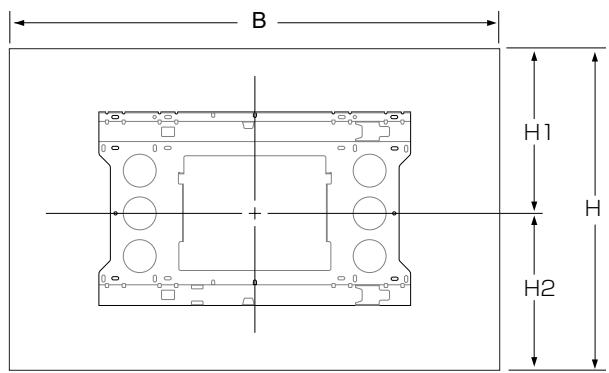

* Horizontale Installation

B H1 H H2

		B	H		T
			H1	H2
61 pouces	PDP-614MX	1,470	880		164
			453.5	426.5
	PDP-615PRO PRO-1410HD PDP-615EX	1,502	912		171
			469.5	442.5

(Einheit: mm)

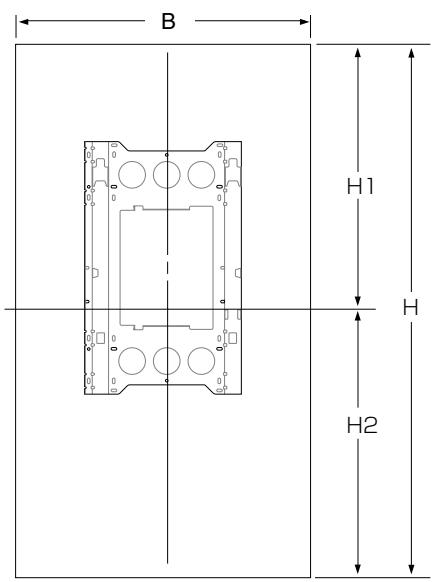

* Vertikale Installation (nur PDP-614MX)

T S

B H1 H H2

		B	H		T
			H1	H2
61 pouces	PDP-614MX	880	1470		164
			735	735

(Einheit: mm)
