BPDSPW - Wandhalterung PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Pioneer
Modell	BPDSPW
Kompatibilität	Pioneer Audionumerik Soundprojektor PDSP-1
Maximal unterstütztes Gewicht	Ca. 58 kg (Halterung + Projektor)
Gesamthöhe (mit Projektor)	Ca. 640 mm
Material	Metall
Verpackungsinhalt	Metallplatte (x1), Installations-Metallstangen (x2), Kreuzschlitzschrauben M5x40mm (x2), Inbusschlüssel (x1), originalgroße Papierschablone (x1), Bedienungsanleitung (x1)
Wandbefestigung	Schrauben nicht im Lieferumfang, geeignet für das Wandmaterial
Installation	Von einem qualifizierten Fachmann empfohlen
Sicherheit	Nicht darauf steigen oder aufhängen; Überprüfung alle 5 Jahre durch einen Fachmann
Pflege	Mit einem weichen, trockenen Tuch reinigen; scheuernde Mittel vermeiden
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich; Eingriff durch einen Fachmann
Garantie	Siehe Allgemeine Geschäftsbedingungen von Pioneer

Häufig gestellte Fragen - BPDSPW PIONEER

Was ist das maximal unterstützte Gewicht der Wandhalterung Pioneer BPDSPW?

Das kombinierte Gewicht von Wandhalterung und Soundprojektor PDSP-1 beträgt ca. 58 kg. Stellen Sie sicher, dass die Wand dieses Gewicht tragen kann.

Ist die Wandhalterung Pioneer BPDSPW mit anderen Soundprojektoren als dem PDSP-1 kompatibel?

Nein, diese Wandhalterung wurde ausschließlich für den Pioneer Audionumerik Soundprojektor PDSP-1 entwickelt.

Sind die Wandbefestigungsschrauben im Lieferumfang enthalten?

Nein, die Schrauben für die Wandbefestigung sind nicht im Lieferumfang enthalten. Sie müssen Schrauben verwenden, die für das Material Ihrer Wand und deren Festigkeit geeignet sind.

Kann ich die Wandhalterung selbst installieren?

Pioneer empfiehlt eine Installation durch einen qualifizierten Fachmann, um Sicherheit zu gewährleisten und Schäden zu vermeiden.

Welche Abmessungen hat die Metallplatte der Halterung?

Die genauen Abmessungen sind im Maßdiagramm der Anleitung angegeben. Die Gesamthöhe mit Projektor beträgt ca. 640 mm.

Wie pflege ich die Wandhalterung?

Reinigen Sie mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel.

Gibt es Sicherheitsvorkehrungen zu beachten?

Steigen Sie nicht auf die Halterung, hängen Sie sich nicht daran und beaufsichtigen Sie Kinder. Lassen Sie die Installation alle 5 Jahre von einem Fachmann überprüfen.

Was tun bei beschädigten oder fehlenden Teilen?

Kontaktieren Sie sofort einen Fachmann, wenn Sie eine Anomalie bemerken. Ersatzteile können bei Pioneer bezogen werden.

Ist die Wandhalterung für die Außeninstallation geeignet?

Nein, die Halterung ist nur für den Innenbereich konzipiert, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher (Phillips) und einen Inbusschlüssel (im Lieferumfang). Die Wandbefestigungsschrauben sind nicht enthalten.

BEDIENUNGSANLEITUNG BPDSPW PIONEER

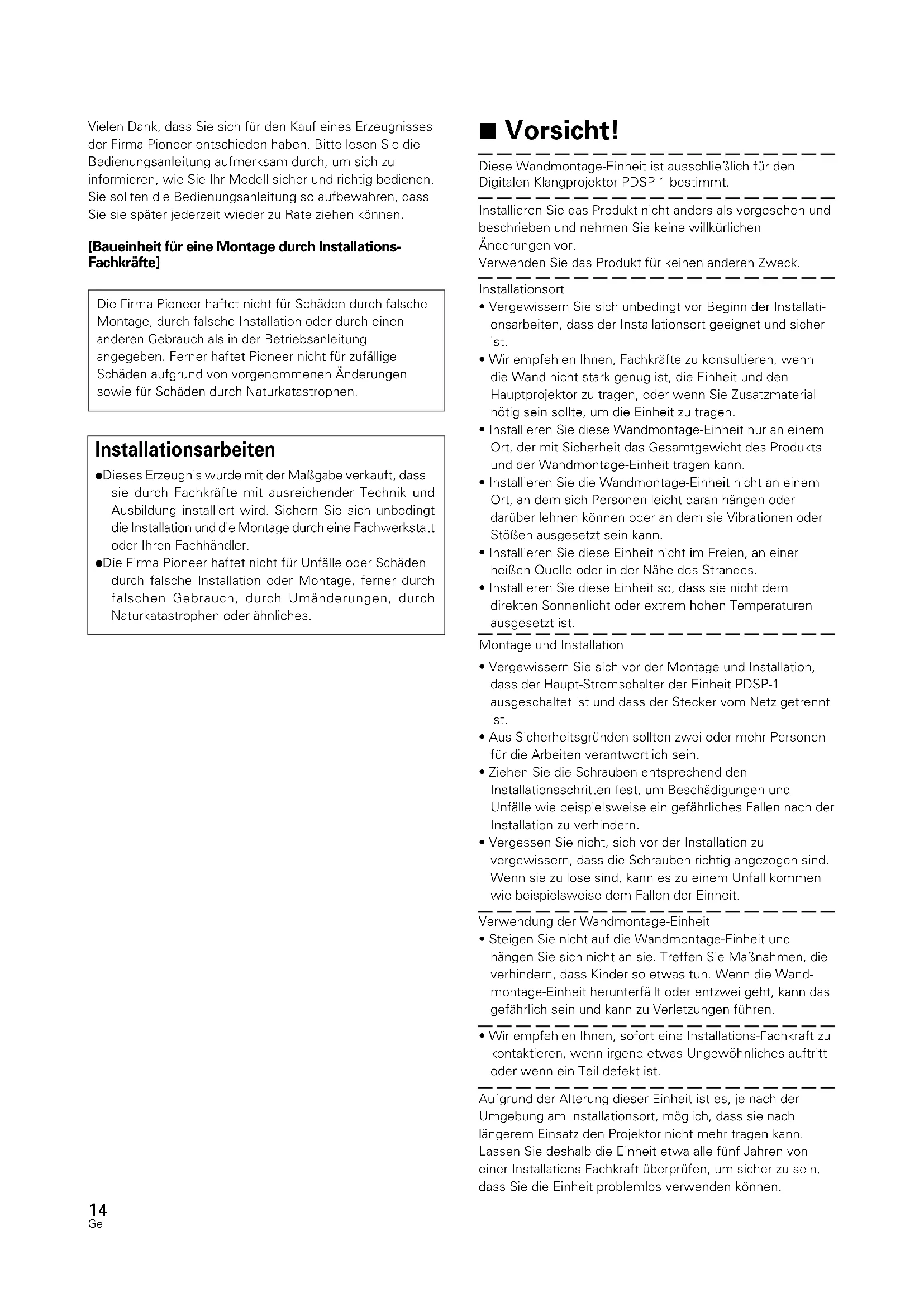

Vielen Dank, dass Sie sich für den Kauf eines Erzeugnisses der Firma Pioneer entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, um sich zu informieren, wie Sie Ihr Modell sicher und richtig bedienen. Sie sollten die Bedienungsanleitung so aufbewahren, dass Sie sie später jederzeit wieder zu Rate ziehen können.

[Baueinheit für eine Montage durch Installations-Fachkräfte]

Die Firma Pioneer haftet nicht für Schäden durch falsche Montage, durch falsche Installation oder durch einen anderen Gebrauch als in der Betriebsanleitung angegeben. Ferner haftet Pioneer nicht für zufällige Schäden aufgrund von vorgenommenen Änderungen sowie für Schäden durch Naturkatastrophen.

Installationsarbeiten

• Dieses Erzeugnis wurde mit der Maßgabe verkauft, dass sie durch Fachkräfte mit ausreichender Technik und Ausbildung installiert wird. Sichern Sie sich unbedingt die Installation und die Montage durch eine Fachwerkstatt oder Ihren Fachhändler.
  ●Die Firma Pioneer haftet nicht für Unfälle oder Schäden durch falsche Installation oder Montage, ferner durch falschen Gebrauch, durch Umänderungen, durch Naturkatastrophen oder ähnliches.

■ Vorsicht!

Diese Wandmontage-Einheit ist ausschließlich für den Digitalen Klangprojektor PDSP-1 bestimmt.

Installieren Sie das Produkt nicht anders als vorgesehen und beschrieben und nehmen Sie keine willkürlichen Änderungen vor.

Verwenden Sie das Produkt für keinen anderen Zweck.

Installationsort

• Vergewissern Sie sich unbedingt vor Beginn der Installationsarbeiten, dass der Installationsort geeignet und sicher ist.
• Wir empfehlen Ihnen, Fachkräfte zu konsultieren, wenn die Wand nicht stark genug ist, die Einheit und den Hauptprojektor zu tragen, oder wenn Sie Zusatzmaterial nötig sein sollte, um die Einheit zu tragen.
• Installieren Sie diese Wandmontage-Einheit nur an einem Ort, der mit Sicherheit das Gesamtgewicht des Produkts und der Wandmontage-Einheit tragen kann.
• Installieren Sie die Wandmontage-Einheit nicht an einem Ort, an dem sich Personen leicht daran hängen oder darüber lehnen können oder an dem sie Vibrationen oder Stößen ausgesetzt sein kann.
• Installieren Sie diese Einheit nicht im Freien, an einer heißen Quelle oder in der Nähe des Strandes.
• Installieren Sie diese Einheit so, dass sie nicht dem direkten Sonnenlicht oder extrem hohen Temperaturen ausgesetzt ist.

Montage und Installation

• Vergewissern Sie sich vor der Montage und Installation, dass der Haupt-Stromschalter der Einheit PDSP-1 ausgeschaltet ist und dass der Stecker vom Netz getrennt ist.
• Aus Sicherheitsgründen sollten zwei oder mehr Personen für die Arbeiten verantwortlich sein.
• Ziehen Sie die Schrauben entsprechend den Installationsschritten fest, um Beschädigungen und Unfälle wie beispielsweise ein gefährliches Fallen nach der Installation zu verhindern.
• Vergessen Sie nicht, sich vor der Installation zu vergewissern, dass die Schrauben richtig angezogen sind. Wenn sie zu lose sind, kann es zu einem Unfall kommen wie beispielsweise dem Fallen der Einheit.

Verwendung der Wandmontage-Einheit

• Steigen Sie nicht auf die Wandmontage-Einheit und hängen Sie sich nicht an sie. Treffen Sie Maßnahmen, die verhindern, dass Kinder so etwas tun. Wenn die Wandmontage-Einheit herunterfällt oder entzwei geht, kann das gefährlich sein und kann zu Verletzungen führen.

- Wir empfehlen Ihnen, sofort eine Installations-Fachkraft zu kontaktieren, wenn irgend etwas Ungewöhnliches auftritt oder wenn ein Teil defekt ist.

Aufgrund der Alterung dieser Einheit ist es, je nach der Umgebung am Installationsort, möglich, dass sie nach längerem Einsatz den Projektor nicht mehr tragen kann. Lassen Sie deshalb die Einheit etwa alle fünf Jahren von einer Installations-Fachkraft überprüfen, um sicher zu sein, dass Sie die Einheit problemlos verwenden können.

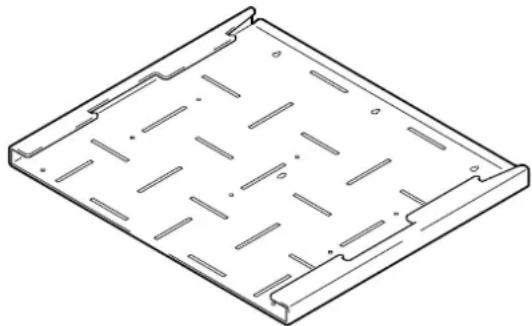

■ Überzeugen Sie sich, dass alle Teile vorhanden sind

Überzeugen Sie sich vor der Installation, dass alle zur Wandmontage-Einheit zugehörigen Teile vorhanden sind.

Metall-Zubehörteil zur Wandmontage x 1

Metall-Zubehörteil zur Installation x 2

Innensechskantschraube (M8 x 15mm) x 6

Kreuzschlitzschraube (M5 x 40mm) x 2

Innensechskant-Schraubendreher x 1

Schablone für das Metall-Zubehörteil zur Wandmontage (natürliche Größe) x 1

Bedienungsanleitung x 1

Vorsicht!

Zum Lieferumfang dieses Produkts gehören keine Schrauben zur Befestigung des Metall-Zubehörteils zur Wandmontage an der Wand.

■Installationsschritte

Folgen Sie den beschriebenen Verfahrensschritten 1 – 7, um die Wand-Montageeinheit zu installieren und den Digitalen Klangprojektor zu montieren.

1 Festlegung der Position für die Installation an der Wand.

Vergewissern Sie sich unter Verwendung der Schablone in natürlicher Größe zur Festlegung der Position für die Installation der Einheit an der Wand, dass der Untergrund rund um die Schraubpositionen unter dem Metall-Zubehörteil zur Wandmontage ausreichende Festigkeit hat.

Vorsicht!

Das Gesamtgewicht der Wand-Montageeinheit und des zu montierenden Digitalen Klangprojektors beträgt etwa 58 kg. Vergewissern Sie sich vor der Installation unbedingt darüber, dass die für die Montage vorgesehene Position an der Wand eine ausreichende Festigkeit aufweist. Ändern Sie die Position für die Installation, wenn die Wandfestigkeit nicht ausreicht, oder verstärken Sie diese Position.

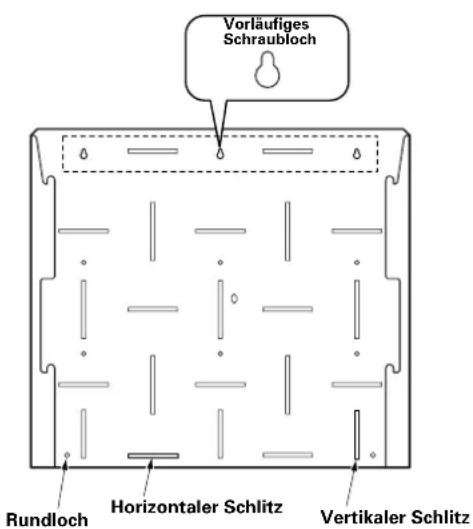

2 Haken Sie das Metall-Zubehörteil zur Wandmontage an der Wand an.

Führen Sie eine Schraube in das vorläufige Schraubloch ein und ziehen Sie so weit an, dass das Metall-Zubehörteil zur Wandmontage plan ist und haken Sie dann das Metall-Zubehörteil an den Schrauben ein. (Haken Sie das Metall-Zubehörteil zur Wandmontage an der Schraube im Zentrum an, so dass Sie leicht feststellen können, dass es plan ist.)

Vorläufiges Schraubloch Rundloch Horizontaler Schlitz Vertikaler Schlitz

Vorsicht!

Schrauben zur Installation des Metall-Zubehörteils zur Wandmontage an der Wand gehören nicht zum Lieferumfang dieses Produkts. Verwenden Sie Schrauben, die zur Festigkeit und zum Material der Wand passen.

3 Montieren Sie das Metall-Zubehörteil zur Wandmontage an der Wand.

Schrauben Sie zur Stabilisierung der Installation der Einheit sechs oder mehr Schrauben an den Positionen der vertikalen Schlitze, der horizontalen Schlitze oder der Rundlöcher fest. Die Schrauben müssen symmetrisch auf beiden Seiten positioniert und festgezogen werden.

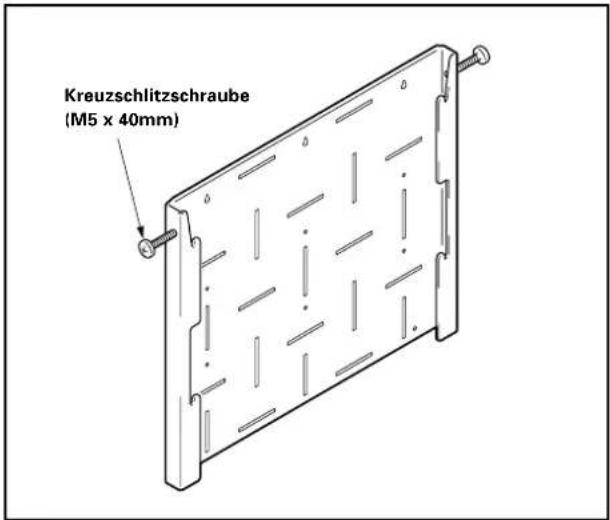

4 Schrauben Sie das Metall-Zubehörteil zur Wandmontage vorläufig an.

Befestigen Sie das Metall-Zubehörteil zur Wandmontage unter Verwendung der vorgesehenen Kreuzschlitzschrauben (M5 x 40 mm) vorläufig durch ein mindestens 2 – 3 mm tiefes Einschrauben, da das Produkt an das Metall-Zubehörteil zur Wandmontage angeschraubt wird.

Kreuzschlitzschraube (M5 x 40mm)

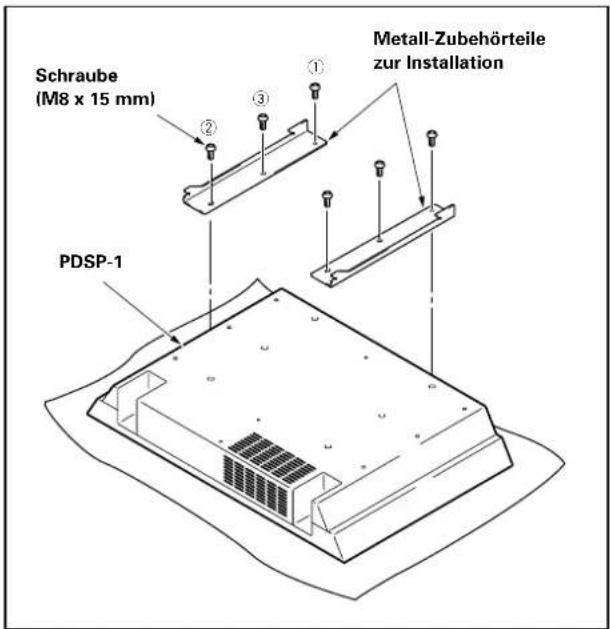

5 Montieren Sie die Metall-Zubehörteile für die Installation an den Digitalen Klangprojektor.

Verschrauben Sie die sechs Positionen ① – ③ unter Verwendung der vorgesehenen Schrauben (M8 x 15) in der entsprechenden Reihenfolge.

Vorsicht!

Die Hauptbaueinheit des Produkts, insbesondere der Lautsprecherbereich, ist ein sehr empfindliches Klanggerät. Seien Sie deshalb vorsichtig, um die Einheit nicht zu beschädigen oder zu beeinträchtigen. So ist beispielsweise zu empfehlen, zur Sicherheit eine Decke unter die Einheit zu legen.

Schraube (M8 x 15 mm) ① ② ③ ④ Metall-Zubehörteile zur Installation PDSP-1

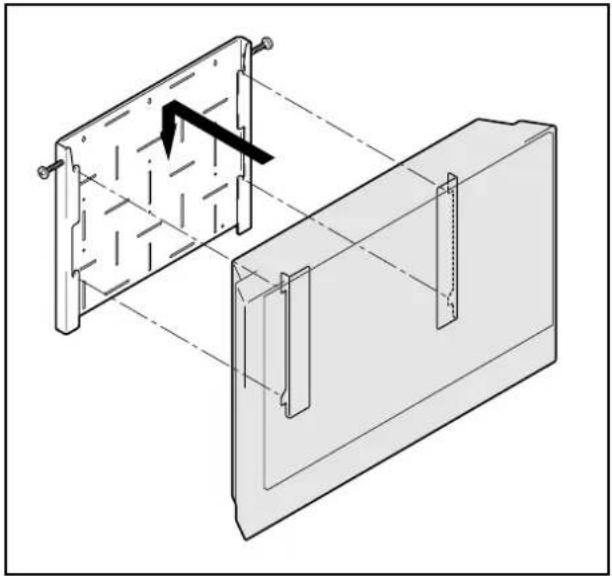

6 Montieren Sie den Digitalen Klangprojektor an dem an der Wand befestigten Metall-Zubehörteil.

Vergewissern Sie sich, dass die Metall-Zubehörteile zur Installation fest in die vier am Metall-Zubehörteil zur Wandmontage befindlichen Schlitze eingeführt werden, die vorgesehen sind, die Haken der Metall-Zubehörteile zur Installation einzuhängen.

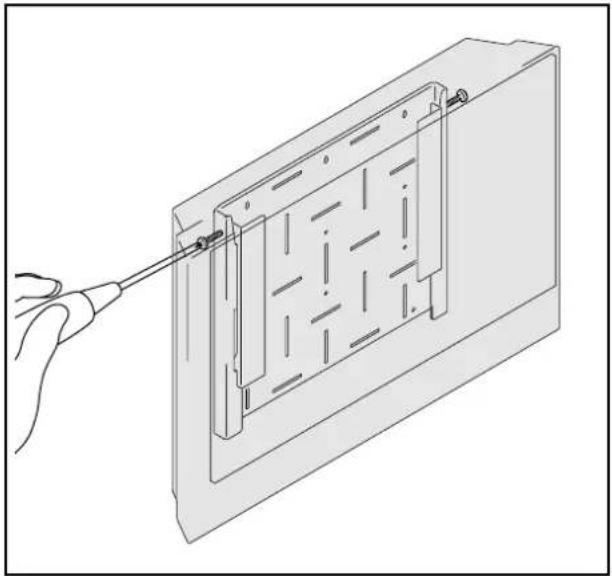

7 Schrauben Sie den Digitalen Klangprojektor so an das Metall-Zubehörteil zur Wandmontage, dass der Projektor nicht bewegt wird.

Befestigen Sie die Kreuzschlitzschrauben (M5 x 40 mm) mit Hilfe eines Kreuzschlitz-Schraubendrehers an den zwei Positionen des Projektors.

Abmessungen: 630 (B) x 550 (H) x 33 (T) mm

Gewicht: 8,0 kg

Im Falle technischer Änderungen können sich die oben angegebenen technischen Daten sowie das Aussehen ohne vorherige Ankündigung ändern.

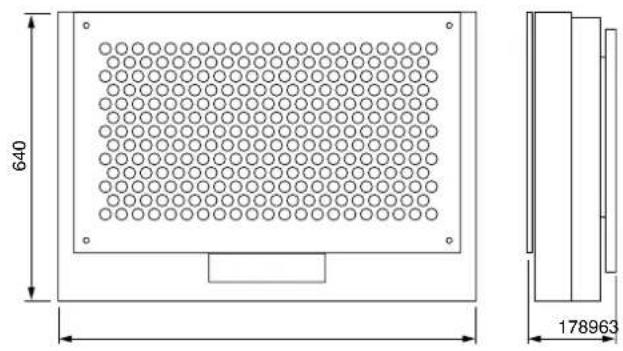

■Diagramm zu den Abmessungen

Einheit: mm

Wenn der Digitale Klangprojektor montiert ist:

640 178963

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2003 Pioneer Corporation.

Alle Rechte vorbehalten.
