BPDSPW - 壁掛け金具 PIONEER - 無料のユーザーマニュアル

技術的特徴	簡単で安全な設置のために設計されたPIONEER BPDSPW壁掛け金具。
耐荷重	最大50kgまで対応。
素材	耐久性を高めるために頑丈な鋼で製造。
寸法	ほとんどの対応機器に適した寸法。
使用用途	オーディオ、ビデオ、その他の電子機器を壁に取り付けるのに最適。
設置	設置手順書付き、基本的な工具が必要。
メンテナンス	安全を確保するために定期的に固定具を点検してください。
安全性	落下のリスクを避けるために、金具が正しく設置されていることを確認してください。
一般情報	屋内使用専用に設計された製品。

よくある質問 - BPDSPW PIONEER

PIONEER BPDSPW壁掛け金具の取り付け方法は？

PIONEER BPDSPW壁掛け金具を取り付けるには、まずスタッドファインダーを使って壁の柱を探します。取り付け穴の位置をマークします。マークした位置に穴を開け、アンカーを挿入し、付属のネジで金具を固定します。

PIONEER BPDSPW壁掛け金具の最大耐荷重は？

PIONEER BPDSPW壁掛け金具は最大50kgの重量に耐えられます。この制限を超えないようにして、設置の安全性を確保してください。

PIONEER BPDSPW壁掛け金具はすべてのテレビに対応していますか？

PIONEER BPDSPW壁掛け金具は、32インチから55インチのほとんどのテレビに対応しています。ただし、お使いのテレビが適切なVESA規格に準拠している必要があります。

PIONEER BPDSPW壁掛け金具の視野角はどうやって調整しますか？

視野角は、金具の調整ネジを緩めてから、テレビを希望の角度に傾け、ネジを締め直すことで調整できます。

PIONEER BPDSPW壁掛け金具が傾いている、または不安定な場合はどうすればいいですか？

すべての固定ネジがしっかり締まっているか、金具が壁にしっかり取り付けられているかを確認してください。金具が不安定なままの場合は、取り外して設置手順に従って再度取り付けてください。

PIONEER BPDSPW壁掛け金具の掃除方法は？

壁掛け金具の掃除には、柔らかく少し湿った布を使用してください。仕上げを傷つける可能性のある研磨性の化学製品は避けてください。

PIONEER BPDSPW壁掛け金具の交換部品はどこで入手できますか？

交換部品はPIONEERのカスタマーサービスまたは認定販売店から注文できます。詳細はPIONEERのウェブサイトをご覧ください。

PIONEER BPDSPW壁掛け金具は屋外で使用できますか？

いいえ、PIONEER BPDSPW壁掛け金具は屋内使用専用に設計されています。天候にさらされると金具が損傷し、安全性に影響を与える可能性があります。

使用説明書 BPDSPW PIONEER

本機は十分な技術・技能を有する専門業者が据付けを行うことを前提に販売されているものです。据付け・取付けは必ず据付工事専門業者または販売店にご依頼ください。

なお、据付け・取付けの不備、誤使用、改造、天災などによる事故損傷については、弊社は一切責任を負いません。

取扱説明書

このたびは、パイオニアの製品をお買い求めいただきましてまことにありがとうございます。お使いになる前には取扱説明書をよくお読みになり、安全に正しくご使用ください。またお読みになった後も、この取扱説明書は大切に保管してください。

[据付工事専門業者取扱品]

指定外の組み立て、取り付け、使い方をされた場合、および改造、天災などによる事故損傷については、弊社は一切責任を負いません。

ご注意 安全上の絵表示について

取扱説明書および製品に記されている注意事項には、損害のレベルや内容を示す絵表示が付けられていることがあります。それら絵表示の意味は以下のとおりです。

警告

人が死亡または重傷を負うおそれがある内容を示します。

注意

人がけがをしたり財産に損害を受けるおそれがある内容を示します。

警告・注意 （気をつけること）

禁止（やってはいけないこと）

指示・強制（しなければならないこと）

■ 取扱上の注意

本製品はデジタルサウンドプロジェクター PDSP-1 専用壁掛けユニットです。

指定外の製品の取り付けや改造および他の用途への使用はしないでください。

禁止

設置場所について

・工事の前には必ず設置場所の構造や安全性を確認してください。
・壁の構造強度によっては取り付けできない場合、または補強工事が必要な場合がありますので工事専門業者へご相談ください。
・設置場所は、製品本体とこの壁掛けユニットの重量に十分耐えうる強度を持つ場所を選定してください。

人が容易にぶら下がったり寄り掛かれる場所、振動や衝撃の加わる場所には設置しないでください。

屋外や温泉、海辺の近くには設置しないでください。

直射日光が当たる場所や異常に温度が高くなる場所には設置しないでください。

禁止

組み立て・設置について

・作業の際は、PDSP-1 本体の主電源スイッチを切り、電源プラグをコンセントから抜いてください。
・作業は安全のため 2 人以上で行ってください。
・取り付け後の破損、転倒などの事故を避けるため、ネジ止めは設置手順に従って確実に行ってください。

各部のネジがゆるんでいると落下等の事故につながりますので、絶対にゆるめたままで設置しないでください。

使用について

本製品に乗ったりぶらさがったりしないでください。特にお子様はご注意ください。倒れたり壊れたりしてけがの原因となることがあります。

異常や不具合が発見されたときは、すみやかに修理を工事専門業者へ依頼してください。

この壁掛けユニットを長期間使用されると、環境によっては経年変化で強度が不足することがあります。5 年を目安に工事専門業者に点検を依頼し、ご使用に問題のないことをお確かめください。

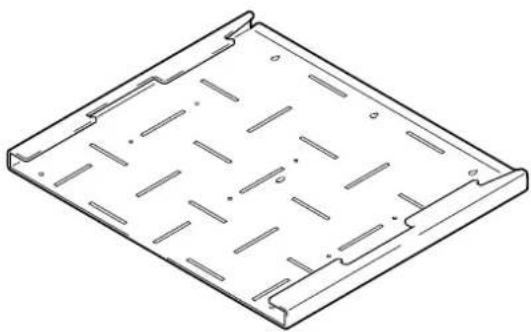

■ 構成部品の確認

設置の前に、壁掛けユニットの部品を確認してください。

壁掛け金具×1

⊕バインドネジ（M5 x 40mm）x2

六角レンチ x1
壁掛け金具（原寸大）型紙 x1
取扱説明書（本書）×1

ご注意

壁掛け金具を壁面に固定するためのネジ類は、付属していません。

■ 設置の手順

壁掛けユニットの設置とデジタルサウンドプロジェクターの取り付けは、次の 1～7 の手順で行います。

1 設置する壁面の位置決めをする

原寸大の型紙を使って、壁掛け金具を取り付けるネジの位置に強固な下地があることを確認し、設置する位置を決めます。

ご注意

壁掛けユニットと取り付けるデジタルサウンドプロジェクトターの合計質量は約58kgになります。取付位置の壁に十分な強度があることを必ず確認してから取り付けてください。もし強固な下地がないときは、設置位置を変更するかまたは下地補強を行ってください。

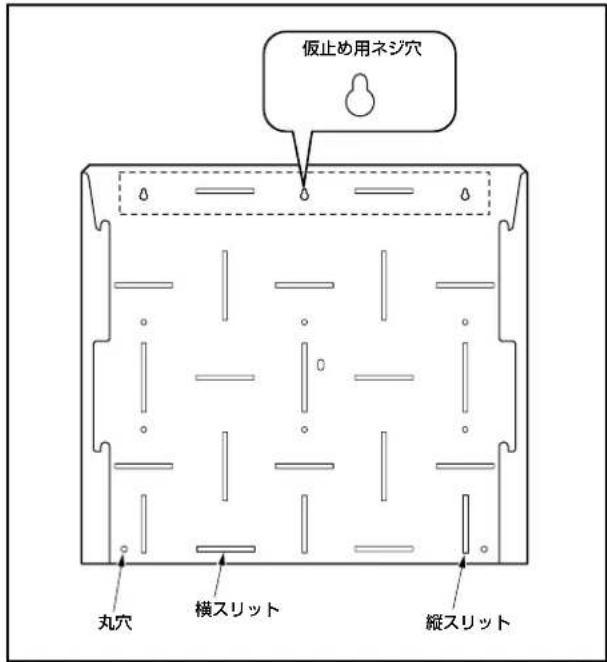

2 壁掛け金具を壁面に引っ掛ける

水平に取り付けるため、仮止め用ネジ穴の位置に合わせて壁面にネジを止めて、壁掛け金具を引っ掛けます。（このとき、中央の仮止め用ネジ穴を使って引っ掛けると水平に取り付けやすくなります。）

仮止め用ネジ穴 丸穴 横スリット 縦スリット

ご注意

壁掛け金具を壁面に固定するためのネジ類は付属していません。壁の強度や材質に適したネジ類をご使用ください。

3 壁掛け金具を壁面に取り付ける

縦スリット、横スリットまたは丸穴の位置に、安定のため6本以上ネジ止めします。ネジは左右対称に、また全体に平均して止めてください。

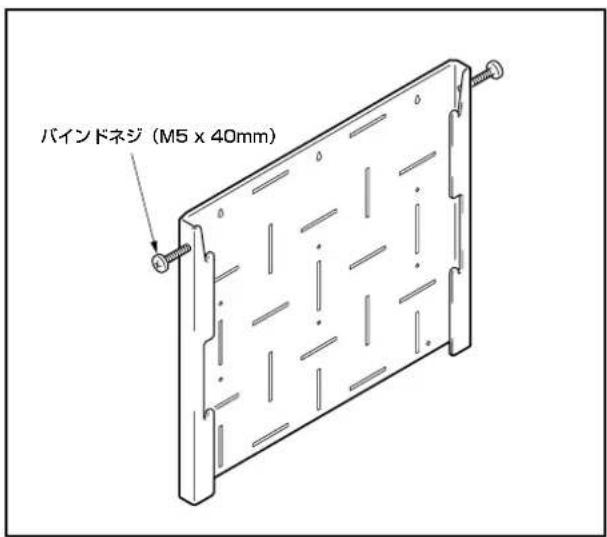

4 壁掛け金具にネジを仮止めする

壁掛け金具に製品を取り付けたときにネジ止めするため、 バインドネジ（M5 × 40mm）を使って（2mm～ 入る程度に）仮止めします。

パインドネジ (M5 x 40mm)

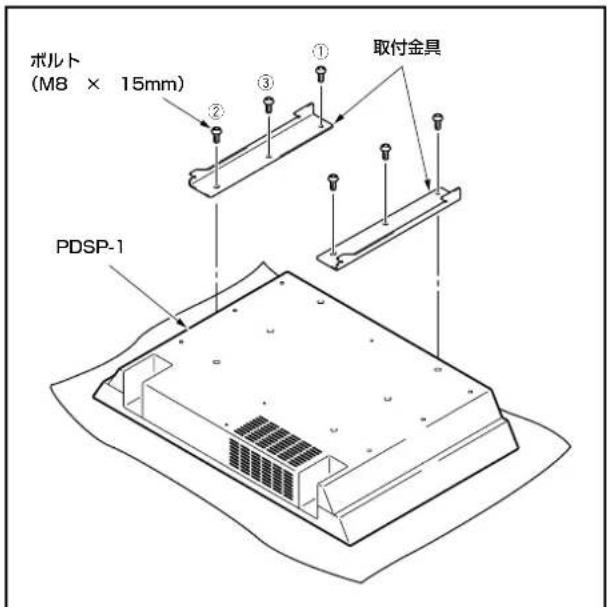

5 デジタルサウンドプロジェクターに取付金具を取り付ける

ボルト（M8 × 15mm）を使って、①～③の順に6を止めます。

ご注意

製品本体、特にそのスピーカー部はとても繊細な音響装置です。製品本体の下に安全のためのシートを敷いて保護するなどして、傷や破損がないようにしてください。

ボルト (M8 × 15mm) ① ② ③ ④ 取付金具 PDSP-1

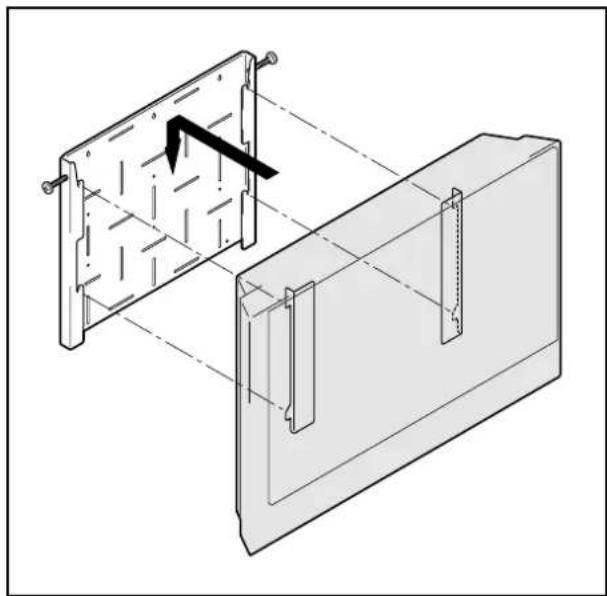

6 デジタルサウンドプロジェクターを壁面に固定した金具に取り付ける

3mm 壁側金具の4か所の溝に確実に入るように合わせて、取付金具のフックを引っ掛けます。

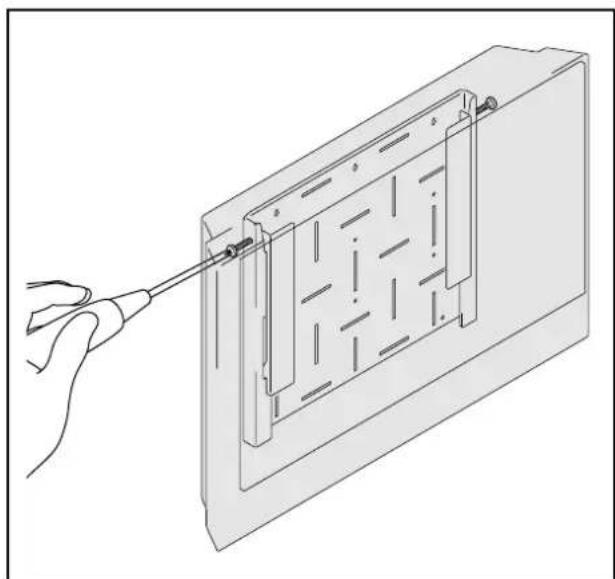

か所 ア壁掛け金具からデジタルサウンドプロジェクト クターが外れないようネジ止めする

バインドネジ（M5 × 40mm）を使って、⊕ドライバーで 2 か所を止めます。

外形寸法 630（幅）×550（高さ）×33（奥行き）mm

質量 8.0kg

上記の仕様および外観は、改良のため予告なく変更することがあります。

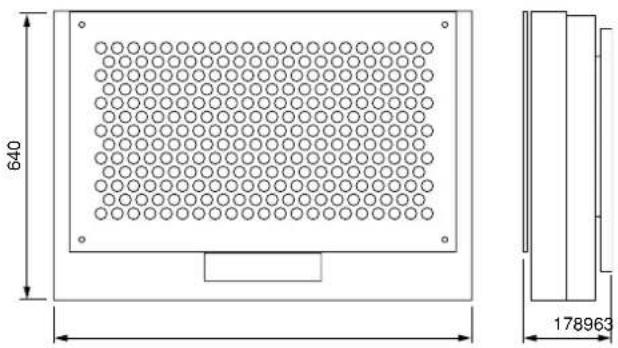

■ 寸法図

单位：mm

デジタルサウンドプロジェクターを取り付けたとき

640 178963

© 2003パイオニア株式会社 禁無断転載
