MODE D'EMPLOI BPDSPW PIONEER

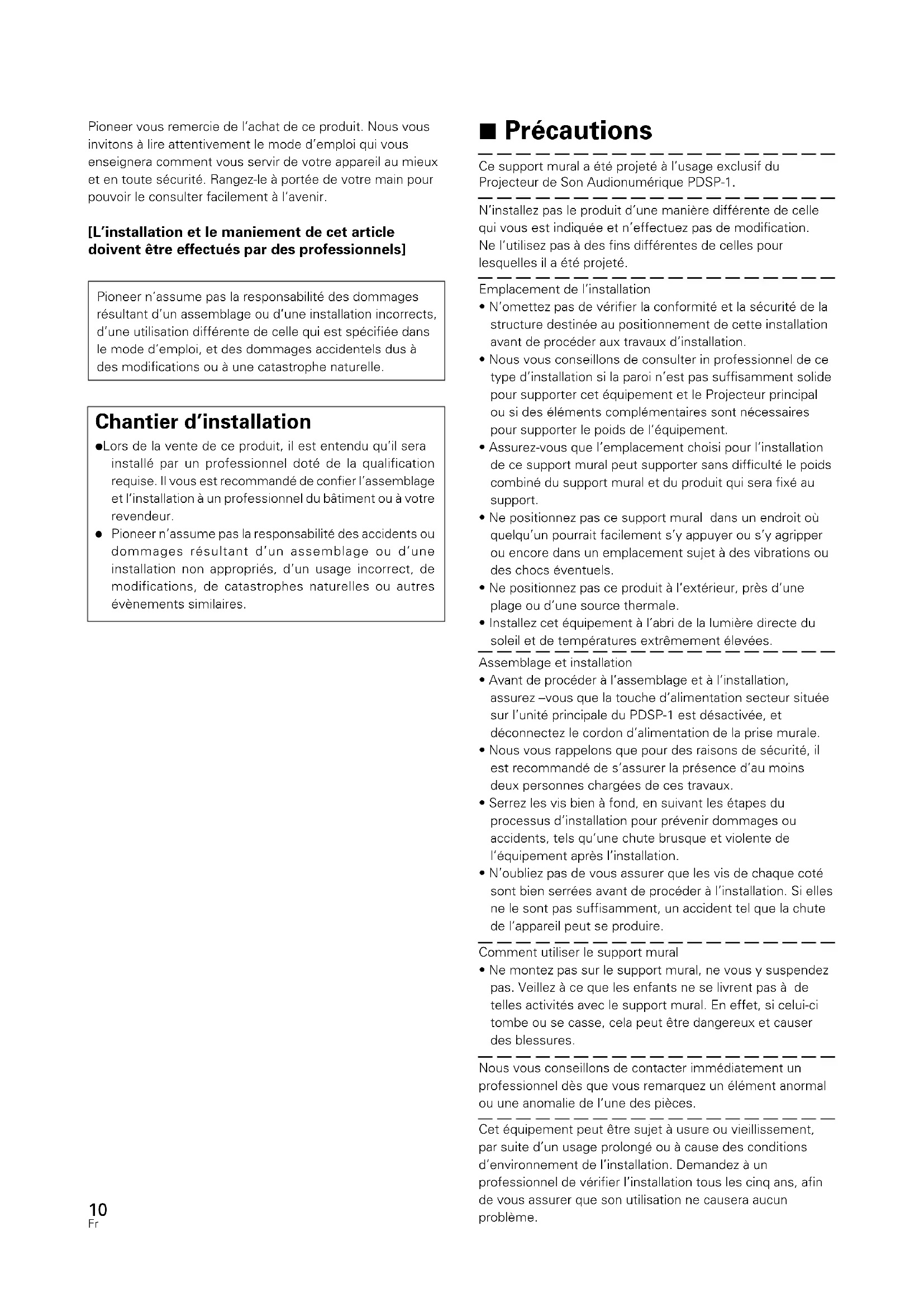

Pioneer vous remercie de l’achat de ce produit. Nous vous invitons à lire attentivement le mode d’emploi qui vous enseignera comment vous servir de votre appareil au mieux et en toute sécurité. Rangez-le à portée de votre main pour pouvoir le consulter facilement à l’avenir. [L’installation et le maniement de cet article doivent être effectués par des professionnels] Chantier d’installation ÷ Lors de la vente de ce produit, il est entendu qu’il sera installé par un professionnel doté de la qualification requise. Il vous est recommandé de confier l’assemblage et l’installation à un professionnel du bâtiment ou à votre revendeur.

Pioneer n’assume pas la responsabilité des accidents ou dommages résultant d’un assemblage ou d’une installation non appropriés, d’un usage incorrect, de modifications, de catastrophes naturelles ou autres évènements similaires. Pioneer n’assume pas la responsabilité des dommages résultant d’un assemblage ou d’une installation incorrects, d’une utilisation différente de celle qui est spécifiée dans le mode d’emploi, et des dommages accidentels dus à des modifications ou à une catastrophe naturelle. 7 Précautions Ce support mural a été projeté à l’usage exclusif du Projecteur de Son Audionumérique PDSP-1. N’installez pas le produit d’une manière différente de celle qui vous est indiquée et n’effectuez pas de modification. Ne l’utilisez pas à des fins différentes de celles pour lesquelles il a été projeté. Emplacement de l’installation

• N’omettez pas de vérifier la conformité et la sécurité de la structure destinée au positionnement de cette installation avant de procéder aux travaux d’installation.

• Nous vous conseillons de consulter in professionnel de ce type d’installation si la paroi n’est pas suffisamment solide pour supporter cet équipement et le Projecteur principal ou si des éléments complémentaires sont nécessaires pour supporter le poids de l’équipement.

• Assurez-vous que l’emplacement choisi pour l’installation de ce support mural peut supporter sans difficulté le poids combiné du support mural et du produit qui sera fixé au support.

• Ne positionnez pas ce support mural dans un endroit où quelqu’un pourrait facilement s’y appuyer ou s’y agripper ou encore dans un emplacement sujet à des vibrations ou des chocs éventuels.

• Ne positionnez pas ce produit à l’extérieur, près d’une plage ou d’une source thermale.

• Installez cet équipement à l’abri de la lumière directe du soleil et de températures extrêmement élevées. Assemblage et installation

• Avant de procéder à l’assemblage et à l’installation, assurez –vous que la touche d’alimentation secteur située sur l’unité principale du PDSP-1 est désactivée, et déconnectez le cordon d’alimentation de la prise murale.

• Nous vous rappelons que pour des raisons de sécurité, il est recommandé de s’assurer la présence d’au moins deux personnes chargées de ces travaux.

• Serrez les vis bien à fond, en suivant les étapes du processus d’installation pour prévenir dommages ou accidents, tels qu’une chute brusque et violente de l’équipement après l’installation.

• N’oubliez pas de vous assurer que les vis de chaque coté sont bien serrées avant de procéder à l’installation. Si elles ne le sont pas suffisamment, un accident tel que la chute de l’appareil peut se produire. Comment utiliser le support mural

• Ne montez pas sur le support mural, ne vous y suspendez pas. Veillez à ce que les enfants ne se livrent pas à de telles activités avec le support mural. En effet, si celui-ci tombe ou se casse, cela peut être dangereux et causer des blessures. Nous vous conseillons de contacter immédiatement un professionnel dès que vous remarquez un élément anormal ou une anomalie de l’une des pièces. Cet équipement peut être sujet à usure ou vieillissement, par suite d’un usage prolongé ou à cause des conditions d’environnement de l’installation. Demandez à un professionnel de vérifier l’installation tous les cinq ans, afin de vous assurer que son utilisation ne causera aucun problème. 04_B-PDSP-W_1013_Fr.p65 2/18/03, 10:36 AM1011

7 Procédures d’installation Pour installer le support mural et fixer à celui-ci le Projecteur de Son Audionumérique, suivez les procédures 1 à 7.

Localiser sur le mur l’emplacement réservé à l’installation. Pour déterminer l’emplacement où vous installerez l’unité, à l’aide du patron de papier à grandeur réelle assurez-vous que l’ouvrage de maçonnerie autour des positions des vis, sous la plaque de métal du support mural, est doté de la solidité requise. Attention Le poids combiné de l’installation du support mural et du Projecteur de Son Audionumérique qui sera fixé au support est d’environ 58 kg. Avant de procéder à l’installation, n’oubliez pas de vérifier que l’emplacement dédier à l’installation sur le mur a la solidité nécessaire. Si l’ouvrage de maçonnerie n’est pas suffisamment résistant, changez l’emplacement ou encore procédez au renforcement de la maçonnerie à l’emplacement choisi.

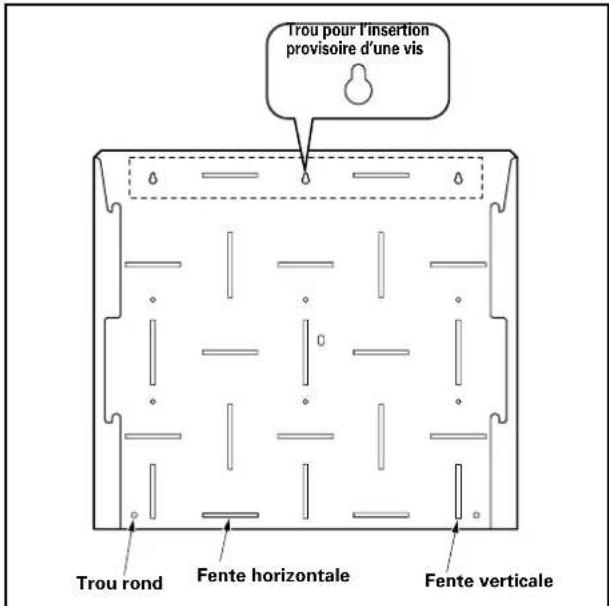

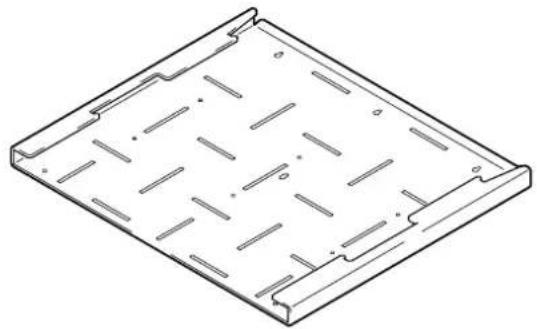

Accrochez au mur la plaque de métal du support mural. Insérez une vis dans le trou de vis provisoire et serrez la de manière que la plaque de métal du support mural soit de niveau et ensuite accrochez la plaque du support mural à cette vis. (Accrochez la plaque de métal du support mural à la vis en son centre. Afin de pouvoir facilement vérifier qu’il est bien de niveau.) Trou pour l’insertionprovisoire d’une visFente verticaleFente horizontaleTrou rond 7 Vérifiez que vous avez toutes les pièces Avant l’installation, vérifiez que vous avez toutes les pièces nécessaires au montage du support mural. Plaque métallique du support mural x 1 Barre métalliques d’installation x 2 Vis-boulon hexagonales (M8 x 15mm) x 6 Clé hexagonale x 1 Patron de la plaque métallique du support mural (grandeur réelle) x 1 Mode d’emploi (ce manuel) x 1 Attention Les vis de fixation destinées à fixer le support mural au mur ne sont pas fournies avec le support. Vis cruciformes Phillips (M5 x 40mm) x 2 Attention Ce produit est fourni sans les vis de fixation destinées à fixer le support mural au mur. Veuillez utiliser des vis adaptées aux matériaux de l’ouvrage de maçonnerie du mur et à sa résistance.

Fixez la plaque de métal du support au mur. Insérez au moins six vis dans les fentes verticales, horizontales ou dans les trous ronds, et serrez-les pour assurer la stabilité de l’installation de l’appareil. Cers vis doivent être disposées et serrées symétriquement des deux côtés et de manière homogène sur toute la surface de la plaque. 04_B-PDSP-W_1013_Fr.p65 2/18/03, 10:36 AM1112

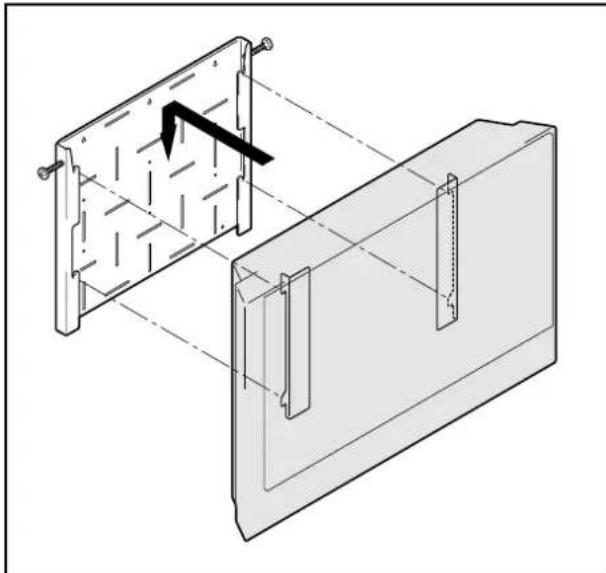

Assemblez le Projecteur de Son Audionumérique à la plaque de métal fixée au mur. Assurez-vous que les barres d’installation métalliques sont solidement insérées dans les quatre encoches situées sur la plaque de métal du support, afin que les parties saillantes des barres y soient bien accrochées.

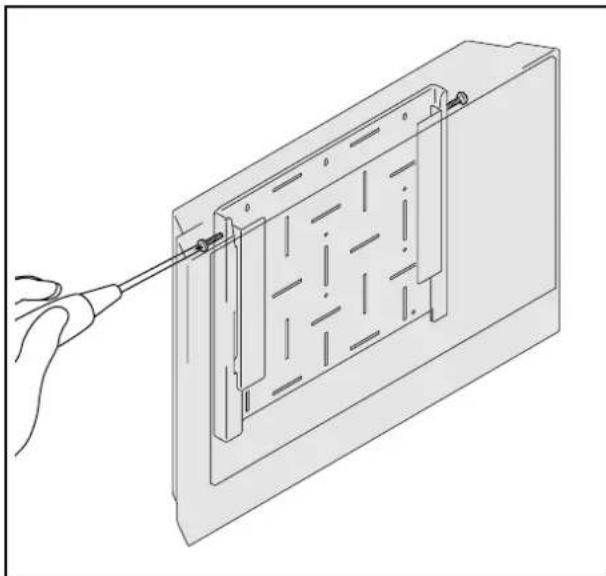

Comment fixer le Projecteur de Son Audionumérique à la plaque de métal du support mural en vissant de manière à éviter tout mouvement ou déplacement du Projecteur. A l’aide d’un tournevis cruciforme Phillips, serrez les vis cruciformes Phillips (M5 x 40 mm) aux deux emplacements prévus sur le Projecteur.

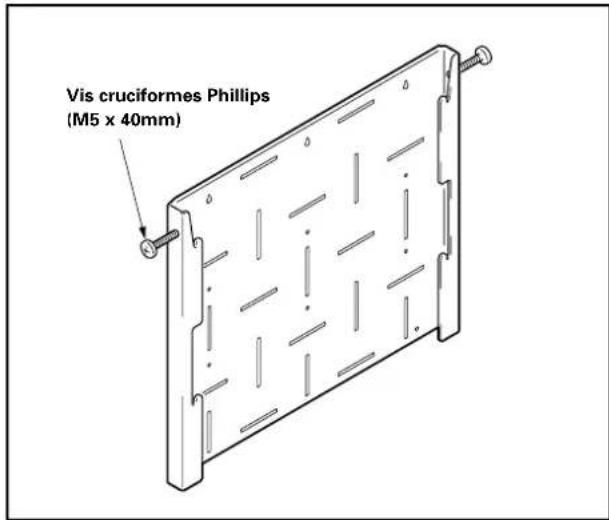

Procédez à la fixation provisoire de la plaque métallique du support mural en serrant les vis de montage. A l’aide des vis cruciformes Phillips, (M5 x 40mm), procédez à la fixation provisoire de la plaque de métal du support en vissant jusqu’à une profondeur de 2 à 3 mm, le produit se trouvant fixé sur la plaque métallique du support mural. Vis cruciformes Phillips (M5 x 40mm) PDSP-1 Vis-boulon (M8 x 15mm) Barres métalliques d’installation

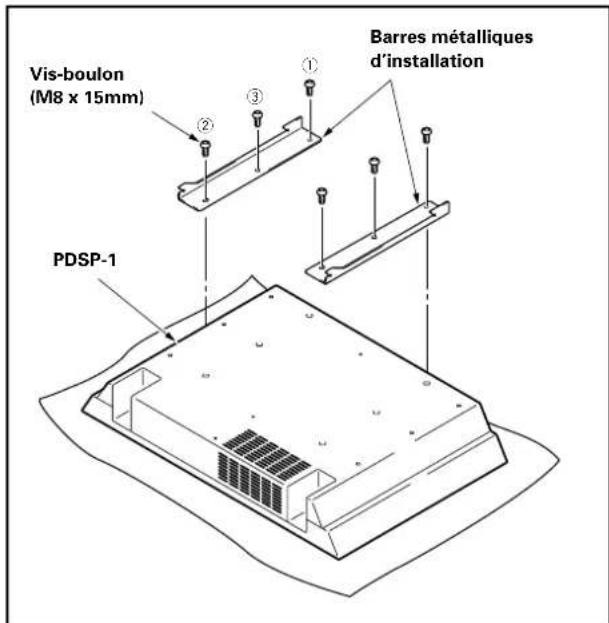

Comment fixer les barres métalliques d’installation au Projecteur de Son Audionumérique. Serrez les vis aux six emplacements 1 à 3 selon l’ordre indiqué, à l’aide des boulons à tête (M8 x 15mm). Attention Le corps de l’appareil, et le haut-parleur en particulier, sont des équipements audio extrêmement délicats. Veillez à ne pas abîmer ni détériorer l’appareil ; par exemple, mettez une pièce de tissu sous l’appareil, par mesure de sécurité. 04_B-PDSP-W_1013_Fr.p65 2/18/03, 10:36 AM1213

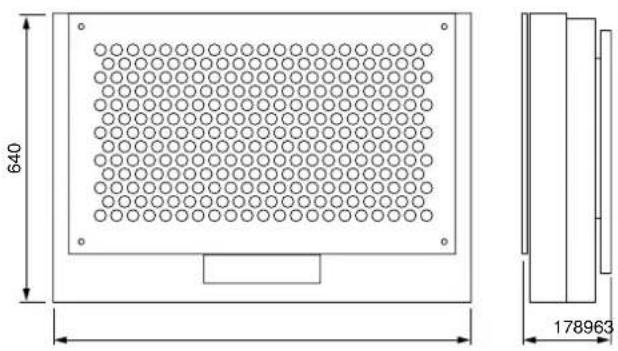

7 Spécifications Dimensions: 630 (L) x 550 (H) x 33 (P) mm Poids: 8,0 kg En cas de modification, les spécifications ci-dessus et l’aspect extérieur peuvent être changées sans avis préalable. 7 Diagramme dimensionnel Unité : mm Lorsque le Projecteur de Son Audionumérique est fixé
