GEBRUIKSAANWIJZING BPDSPW PIONEER

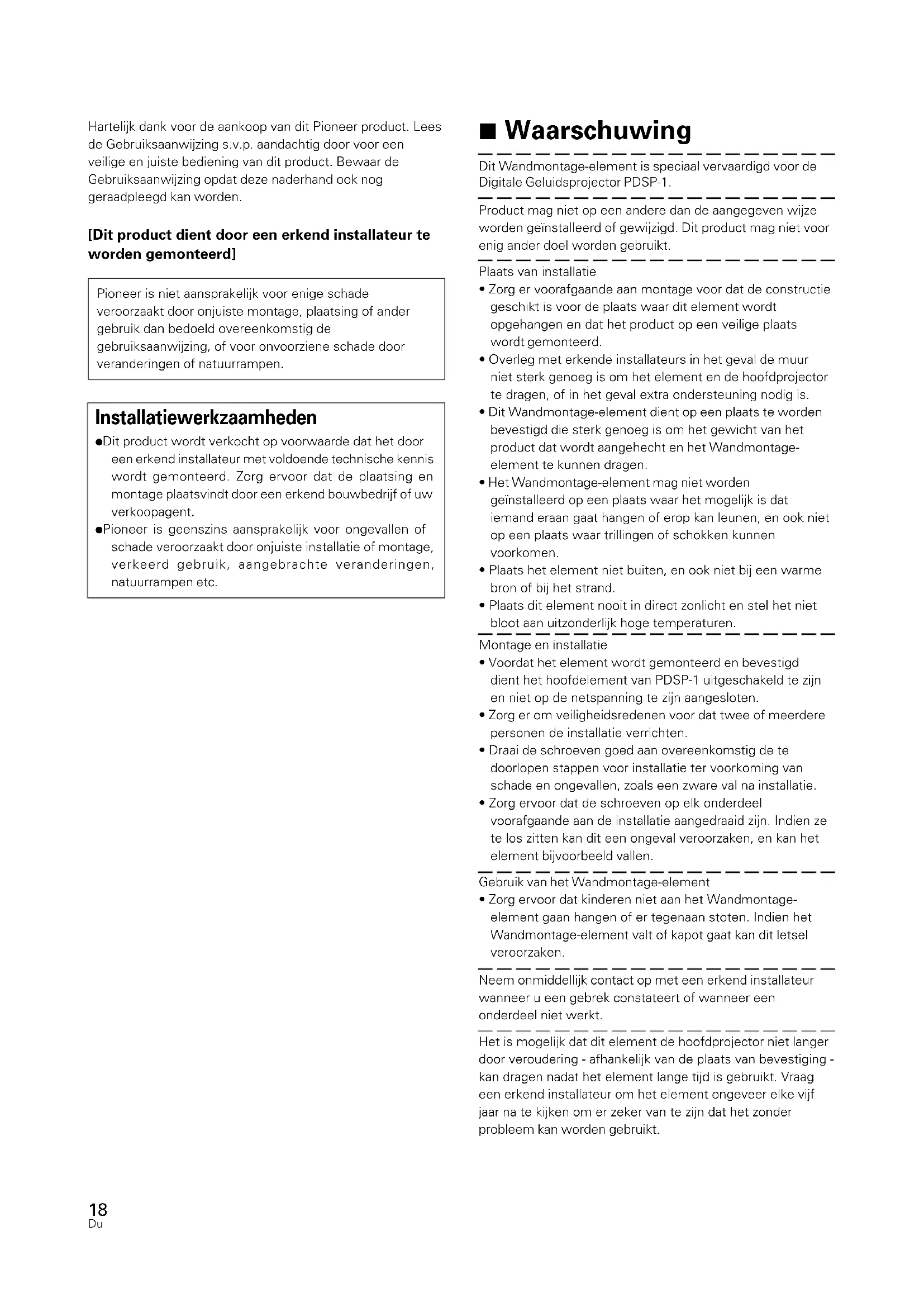

Hartelijk dank voor de aankoop van dit Pioneer product. Lees de Gebruiksaanwijzing s.v.p. aandachtig door voor een veilige en juiste bediening van dit product. Bewaar de Gebruiksaanwijzing opdat deze naderhand ook nog geraadpleegd kan worden.

[ Dit product dient door een erkend installateur te worden gemonteerd]

Pioneer is niet aansprakelijk voor enige schade veroorzaakt door onjuiste montage, plaatsing of ander gebruik dan bedoeld overeenkomstig de gebruiksaanwijzing, of voor onvoorziene schade door veranderingen of natuurrampen.

Installatiewerkzaamheden

• Dit product wordt verkocht op voorwaarde dat het door een erkend installateur met voldoende technische kennis wordt gemonteerd. Zorg ervoor dat de plaatsing en montage plaatsvindt door een erkend bouwbedrijf of uw verkoopagent.
• Pioneer is geenszins aansprakelijk voor ongevallen of schade veroorzaakt door onjuiste installatie of montage, verkeerd gebruik, aangebrachte veranderingen, natuurrampen etc.

■ Waarschuwing

Dit Wandmontage-element is speciaal vervaardigd voor de Digitale Geluidsprojector PDSP-1.

Product mag niet op een andere dan de aangegeven wijze worden geïnstalleerd of gewijzigd. Dit product mag niet voor enig ander doel worden gebruikt.

Plaats van installatie

• Zorg er voorafgaande aan montage voor dat de constructie geschikt is voor de plaats waar dit element wordt opgehangen en dat het product op een veilige plaats wordt gemonteerd.
• Overleg met erkende installateurs in het geval de muur niet sterk genoeg is om het element en de hoofdprojector te dragen, of in het geval extra ondersteuning nodig is.
• Dit Wandmontage-element dient op een plaats te worden bevestigd die sterk genoeg is om het gewicht van het product dat wordt aangehecht en het Wandmontage-element te kunnen dragen.
• Het Wandmontage-element mag niet worden geïnstalleerd op een plaats waar het mogelijk is dat iemand eraan gaat hangen of erop kan leunen, en ook niet op een plaats waar trillingen of schokken kunnen voorkomen.
• Plaats het element niet buiten, en ook niet bij een warme bron of bij het strand.
• Plaats dit element nooit in direct zonlicht en stel het niet bloot aan uitzonderlijk hoge temperaturen.

Montage en installatie

• Voordat het element wordt gemonteerd en bevestigd dient het hoofdelement van PDSP-1 uitgeschakeld te zijn en niet op de netspanning te zijn aangesloten.
• Zorg er om veiligheidsredenen voor dat twee of meerdere personen de installatie verrichten.
• Draai de schroeven goed aan overeenkomstig de te doorlopen stappen voor installatie ter voorkoming van schade en ongevallen, zoals een zware val na installatie.
• Zorg ervoor dat de schroeven op elk onderdeel voorafgaande aan de installatie aangedraaid zijn. Indien ze te los zitten kan dit een ongeval veroorzaken, en kan het element bijvoorbeeld vallen.

Gebruik van het Wandmontage-element

- Zorg ervoor dat kinderen niet aan het Wandmontage-element gaan hangen of er tegenaan stoten. Indien het Wandmontage-element valt of kapot gaat kan dit letsel veroorzaken.

Neem onmiddellijk contact op met een erkend installateur wanneer u een gebrek constateert of wanneer een onderdeel niet werkt.

Het is mogelijk dat dit element de hoofdprojector niet langer door veroudering - afhankelijk van de plaats van bevestiging - kan dragen nadat het element lange tijd is gebruikt. Vraag een erkend installateur om het element ongeveer elke vijf jaar na te kijken om er zeker van te zijn dat het zonder probleem kan worden gebruikt.

■ Zorg ervoor dat u alle onderdelen heeft

Zorg er voorafgaande aan montage voor dat u alle meegeleverde onderdelen van het Wandmontage-element heeft.

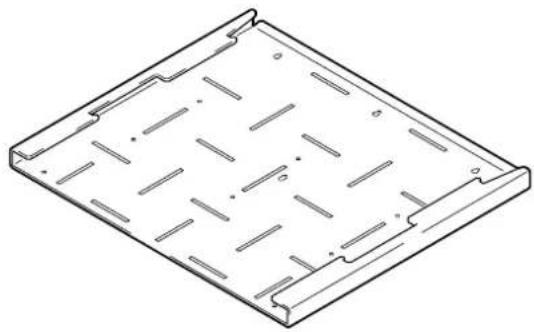

Wanddraagconstructie x 1

Metalen montageplaatje x 2

Kruiskopschroef (M5 x 40mm) x 2

Zeskantsleutel x 1
Sjabloon voor Wandmontage-element (ware grootte) x 1
Gebruiksaanwijzing (deze handleiding) x 1

Waarschuwing

Er zijn geen schroeven bij dit product meegeleverd voor montage van de wanddraagconstructie aan de muur.

■Te volgen stappen voor installatie

Volg stap 1 – 7 voor plaatsing van het Wandmontage-element en voor bevestiging van de Digitale Geluidsprojector.

1 Bepaling van de plaats van bevestiging aan de muur.

Zorg ervoor dat de ondergrond rondom de schroefpositions onder de wanddraagconstructie sterk genoeg is, waarbij gebruik wordt gemaakt van de ware grootte van het sjabloon om de plaats van bevestiging te bepalen.

Waarschuwing

Het gewicht van het Wandmontage-element samen met de te bevestigen Digitale Geluidsprojector bedraagt ongeveer 58 kg. Zorg er voorafgaande aan montage voor dat de bevestigingsplaats aan de muur sterk genoeg is. Indien de grondmuur niet sterk genoeg is bevestig het element dan op een andere plaats, of verstevig de plaats voor bevestiging van het element.

2 Bevestig de wanddraagconstructie aan de muur.

Steek een schroef in het voorlopig schroefgat en draai deze zover aan dat de wanddraagconstructie waterpas staat; haak vervolgens de wanddraagconstructie aan de schroef. (Gebruik de schroef in het midden om de wanddraagconstructie aan te haken, zodat gemakkelijk te zien is of deze waterpas staat.)

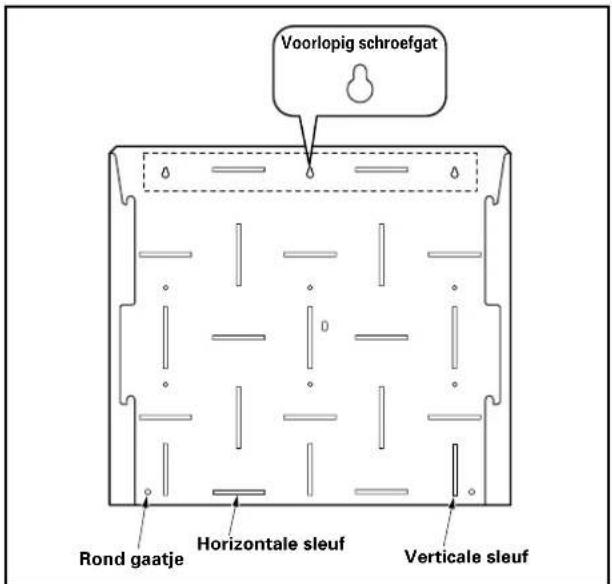

Voorlopig schroefgat Rond gaatje Horizontale sleuf Verticale sleuf

Waarschuwing

Bij dit product zijn geen schroeven voor bevestiging van de wanddraagconstructie aan de muur meegeleverd.

Gebruik schroeven die sterk genoeg zijn voor de muur.

3 Bevestig de wanddraagconstructie aan de muur.

Draai zes of meerdere schroeven goed aan op de posities van de verticale gleuven, de horizontale sleuven, of de ronde gaten voor een stabiele bevestiging van het element. De schroeven dienen aan beide zijden symmetrisch en gelijkmatig op het hele oppervlak aangedraaid te worden.

4 Schroef de wanddraagconstructie voorlopig nog niet geheel vast.

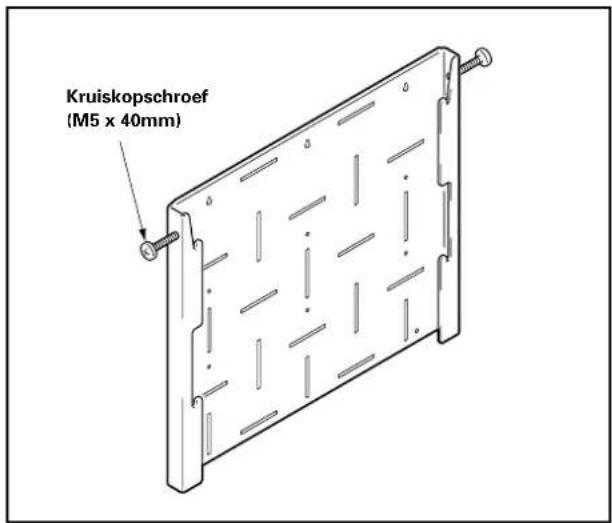

Bevestig de wanddraagconstructie met de kruiskopschroeven (M5 x 40 mm) en draai de schroeven ongeveer 2 à 3 mm in omdat nog een product aan de wanddraagconstructie dient te worden vastgeschroefd.

Kruiskopschroef (M5 x 40mm)

5 Bevestiging van de metalen montageplaatjes aan de Digitale Geluidsprojector.

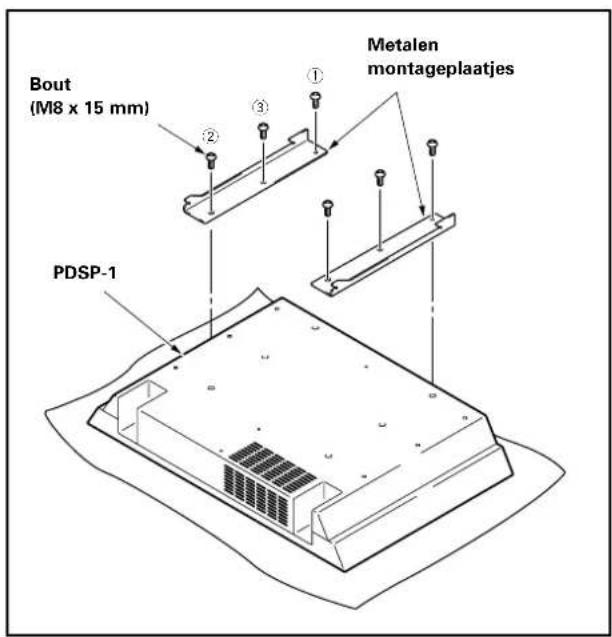

Schroef de bouten (M8 x 15 mm) op de zes plaatsen in de juiste volgorde ① - ③ vast.

Waarschuwing

Het hoofdelement van het product, en met name het speakergedeelte, is een zeer gevoelig geluidsmiddel. Zorg ervoor dat het hoofdelement niet wordt beschadigd; u kunt bijvoorbeeld voor de veiligheid een doek onder het hoofdelement leggen.

Bout (M8 x 15 mm) ① Metalen montageplaatjes ② ③ ④ PDSP-1

6 Bevestig de Digitale Geluidsprojector aan de wanddraagconstructie die aan de muur bevestigd is.

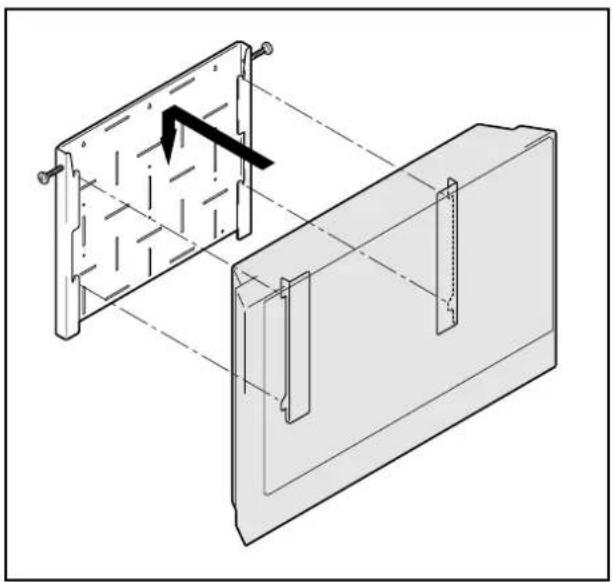

Zorg ervoor dat de metalen montageplaatjes stevig in de vier sleuven op de wanddraagconstructie worden aangebracht zodat de montageplaatjes daar goed inhangen.

7 Schroef de Digitale Geluidsprojector aan de wanddraagconstructie zodat de projector niet kan verschuiven.

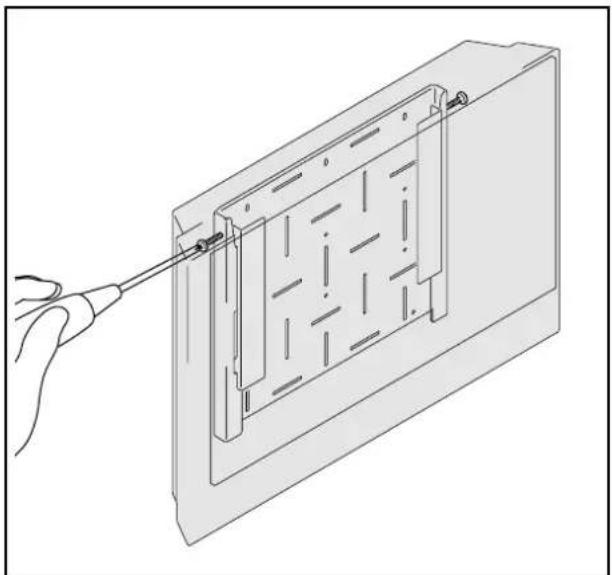

Draai met gebruik van een kruiskopschroevendraaier de kruiskopschroeven (M5 x 40 mm) op de twee plaatsen van de projector aan.

In geval van aanpassingen is het mogelijk dat bovenstaande specificaties en het uiterlijk van het element zonder mededeling worden gewijzigd.

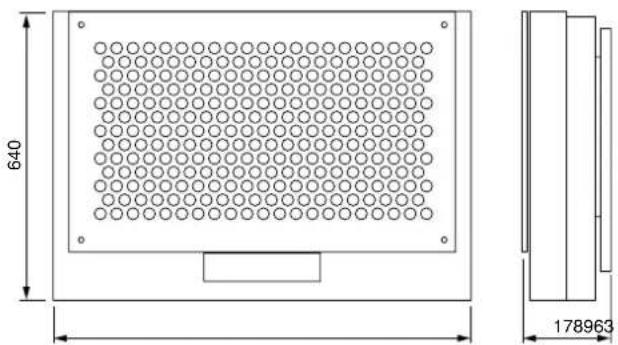

■Schema van afmetingen

Element: mm

Wanneer de Digitale Geluidsprojector is bevestigd:

640 178963
