使用説明書 PDK-5013 PIONEER
- 本機は十分な技術・技能を有する専門業者が据え付けを行うことを前提に販売されているものです。据え付け・取り付けは必ず工事専門業者または販売店にご依頼ください。
- なお、据え付け、取り付けの不備、誤使用、改造、天災などによる事故損傷については、弊社は一切責任を負いません。
取扱説明書
- このたびは、パイオニアの製品をお買い求めいただきまして、まことにありがとうございます。
- ご使用前に必ずお読みください。
取扱説明書に従って正しく安全にご使用ください。
- 取扱説明書は必ず保管してください。
工事専門業者様へ
本製品の設置については、弊社発行のテクニカルマニュアルを熟読し、その内容を必ず守ってください。
指定外の組み立て、取り付け、使い方をされた場合、および改造、天災などによる事故損傷については、弊社は一切責任を負いません。
取扱上の注意
- 本製品はプラズマディスプレイ専用です。
-
指定外のプラズマディスプレイの取り付けや改造および他の用途への使用はしないでください。
-
設置場所について
(a) 設置場所はディスプレイの重量に十分耐えうる強度をもつ場所を選定してください。
(b) 人が容易にぶら下がったり寄り掛かれる場所には設置しないでください。
(c) 屋外や温泉、海辺の近くには設置しないでください。
(d) 振動や衝撃の加わるような場所には設置しないでください。
(e) 壁の構造強度により取り付けできない場合がありますので工事専門業者へご相談ください。
(f) その他設置場所についてはプラズマディスプレイ本体の取扱説明書を熟読し、その内容を必ず守ってください。
- 組み立て・設置について
(a) 組み立て手順を守り、指定の箇所はすべてネジ止めしてください。
ディスプレイ取り付け後に破損、転倒など思わぬ事故の原因となることがあります。
(b) 作業は安全のため、2人以上で行ってください。
(c) 作業の際は、機器本体の主電源スイッチを切り、電源プラグをコンセントから抜いてください。
- 各部のネジをゆるめたりすると落下等の事故につながりますので、絶対にゆるめないでください。
- 異常や不具合が発見されたならば速やかに修理を工事専門業者へ依頼してください。
- ディスプレイ金具内部や壁取り付け部等、目につかないところが破損し、ディスプレイが落下する危険を生じることがありますので、ディスプレイ等の点検修理時や、お店の内装工事の時等、必ず工事専門業者に点検を依頼してください。
できれば、定期的に工事専門業者に点検を依頼することをお勧めします。
- このディスプレイ金具を長期間使用されると、環境によっては経年変化で強度が不足することがあります。5年を目安として、工事専門業者に点検を依頼し、使用して問題のないことをお確かめください。
■ 部品の確認
組み立ての前に部品を確認してください。
※ 壁に設置するためのネジ類は付属しておりません。
別途御用意ください。
プラスドライバーを御用意ください。


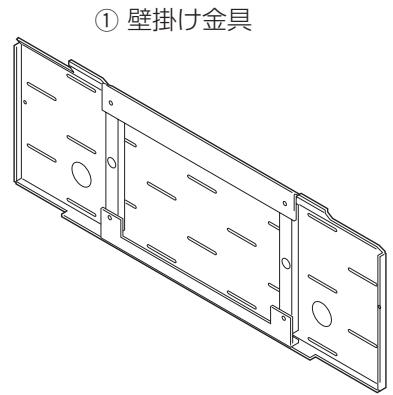

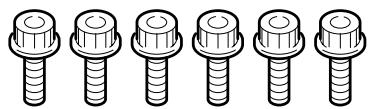

① 壁掛け金具② M8 ツバ付ボルト（6個）
③ 六角レンチ（1個）
(M8 用対辺 6mm)
④ 型紙
| マーク | No.名称 | 部品番号 |
| M8ツバ付ボルト | AZB1435- | |
| ネジM6 | AZB1438- | |
| 梱包セット | AZH1143- | |
| 取扱説明書 | AZR1051- |
■ 設置手順

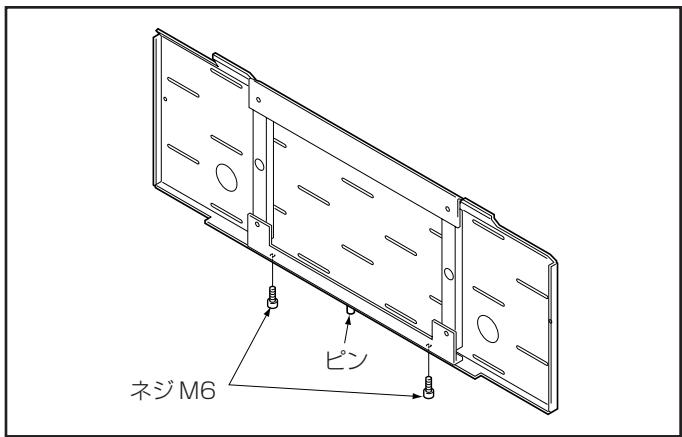

1 壁掛け金具下側についているネジ（2ケ所）をプラスドライバーではずす。


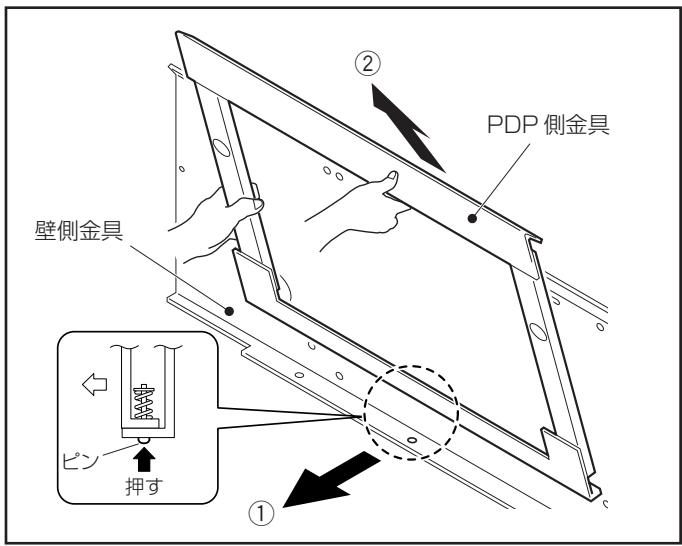

ネジ M6 ピン2 壁側金具と PDP 側金具をはずす。
① 下側のピンを押し、PDP側金具の下側を引き出す。
② PDP 側金具を持ち上げてはずす。


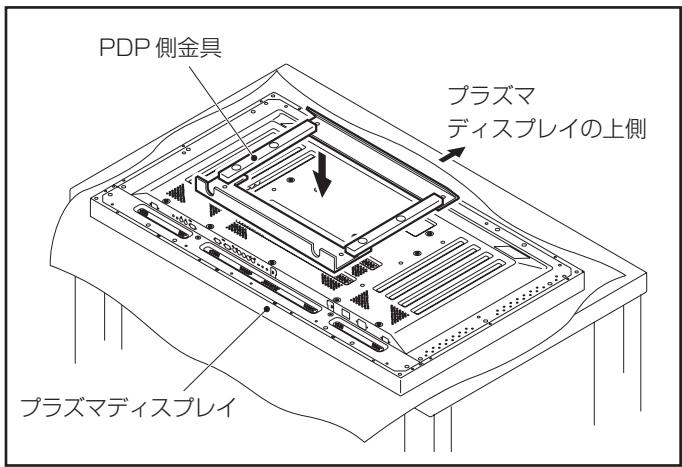

PDP側金具 壁側金具 ① ② ピン 押す3 プラズマディスプレイに PDP 側金具を取り付ける。
ご注意
・ディスプレイにキズ及び破損が生じないように、シートのようなものを敷いてください。
・必ず平坦なテーブルなどの上で取り付けてください。


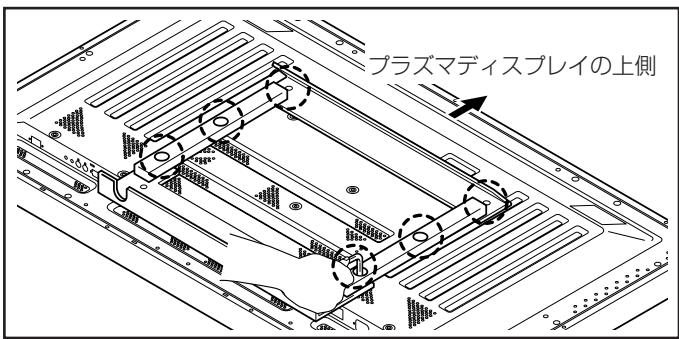

PDP 側金具 プラズマ ディスプレイの上側 プラズマディスプレイ4 プラズマディスプレイとPDP側金具をM8ツバ付ボルトで止める（6ケ所）。


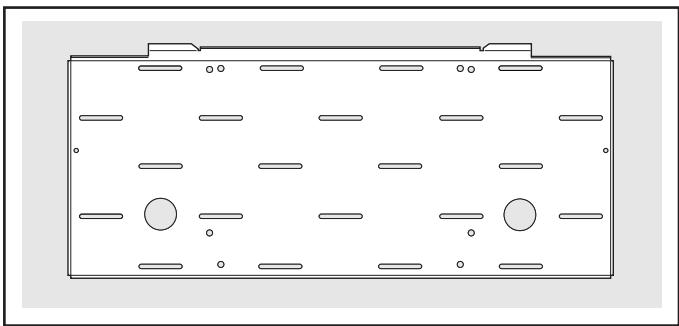

プラズマディスプレイの上側5 壁側金具を壁に取り付ける。
左右対称の位置に固定（4 ケ所以上）する。 このとき使用するネジ、ボルト類は壁の強度や材質により異なりますので、別途御用意ください。
ご注意
取り付けの際には、壁や梁の強度を確認してから作業を行ってください。

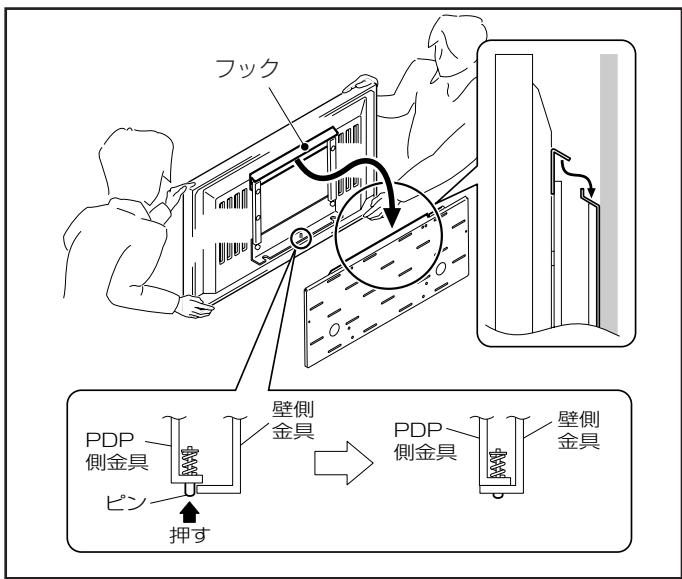

6 PDP 側金具のフックを壁側金具に引っ掛ける。
引っ掛けたままですと下側のピンがはまり込みませんので、ピンを押してはめ込んでください。
ご注意
取り付けの際には、スピーカー部分を持たないでください。特にアンダースピーカーを装着の際は、先にプラズマディスプレイにスピーカー取付金具とスピーカーコードだけを取り付けた状態で壁に設置し、後からスピーカーを取り付けてください。スピーカー取付金具とスピーカーコードの取り付けはスピーカーの取扱説明書をご覧ください。スピーカーの取り付けは手順8をご覧ください。


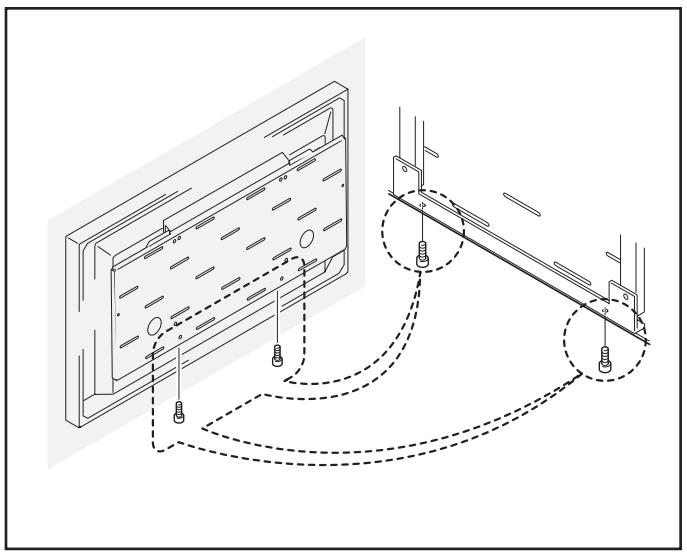

フック PDP側金具 ピン 押す 壁側金具 PDP側金具 壁側金具7 手順1ではずしたネジで金具下側をネジ止め（左右2ケ所）する。

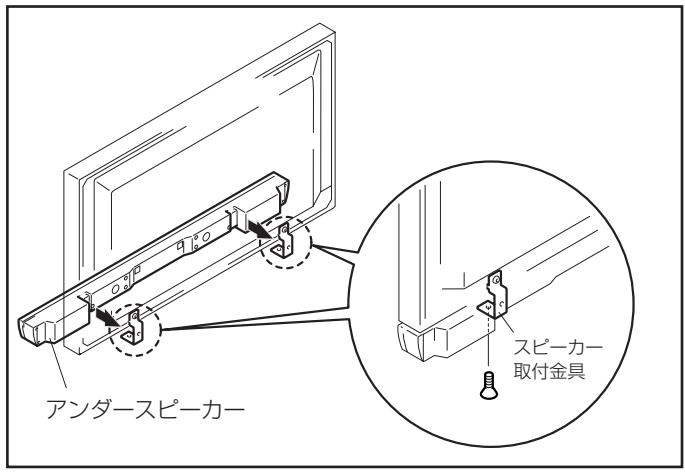

① スピーカーコードをスピーカー端子に接続する。
② スピーカーをスピーカー取付金具にのせて、下からスピーカー付属のネジで固定する（左右2ケ所）。


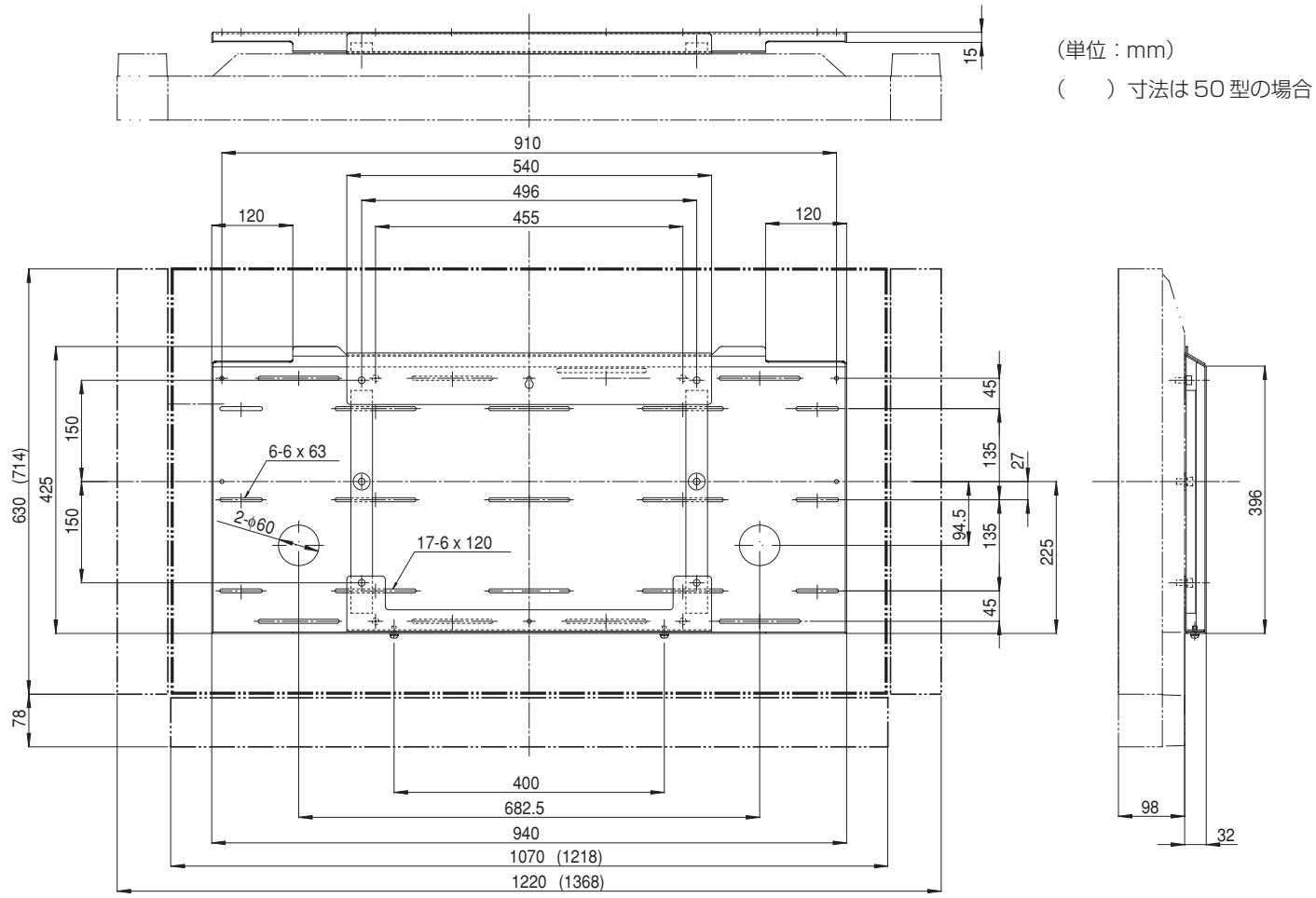

アンダースピーカー スピーカー 取付金具■ 外形寸法図
質量 ...... 8.9 kg (金具のみ)
...... 43.6 kg（金具＋プラズマディスプレイ＜PDP-433HD-Sのディスプレイとスピーカー取付時＞）
...... 43.1 kg（金具+プラズマディスプレイ＜PDP-433HD-Uのディスプレイとスピーカー取付時＞）
...... 51.1 kg（金具+プラズマディスプレイ＜PDP-503HDのディスプレイとスピーカー取付時＞）
...... 40.4 kg（金具+プラズマディスプレイ＜PDP-433CMX 取付時＞）
...... 47.8 kg（金具＋プラズマディスプレイ＜PDP-503CMX、PDP-503PRO 取付時＞）

