MANUALE UTENTE AF-S DX NIKKOR 10-24MM F-3.5-4.5G ED NIKON

(© Visera del objetivo (P. 38)

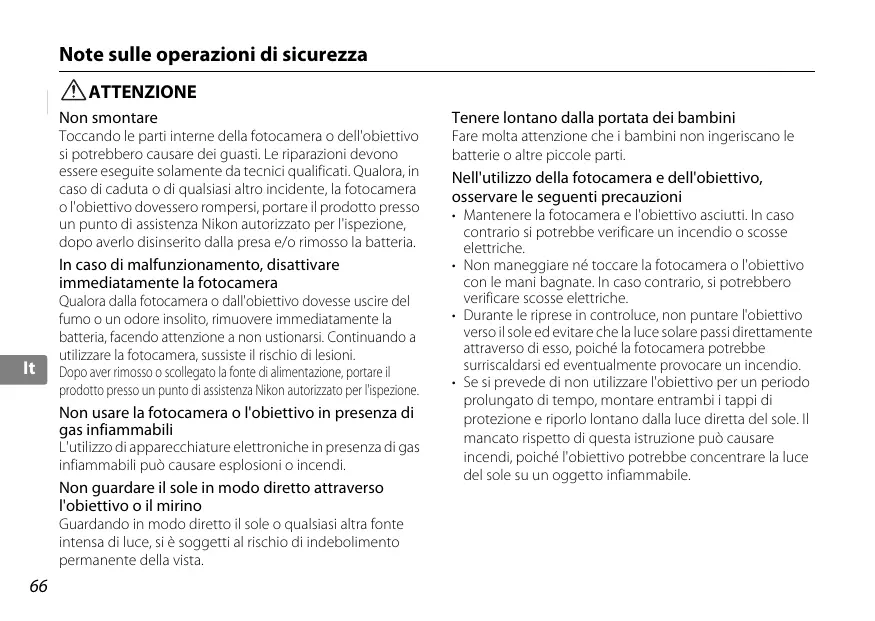

Note sulle operazioni

ANATTENZIONE Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di quelsiasi ltro incidente, la fotocamera ol'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito dalla presa e/o rimosso la batteria In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera 0 dall'obiettivo dovesse uscire del fumo o un odore insolite, imuovere immediatamente la batteria facendo attenzione a non ustionarsi. Continuando à utlizzare la fotocamera, sussiste il ischio di lesioni.

Dopo ave rimosso oscollegat La fonte di alimentazione, porta il prodott presso un punto hi assistenza Nikon autorzzato per lispezione. Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili

L'utiizzo di apparecchiature elettroniche in presenza di gas infiammabili pu causare esplosioni o incendi

Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasialtra fonte intensa di luce, si à soggetti al rischio di indebolimento permanente della vista

Tenere lontano dalla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti

Nell‘utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

Mantenere la fotocamerae l'obiettivo asciutti In caso contrario si potrebbe verificare un incendio o scosse elettriche.

Non maneggiare né toccare la fotocamera 0 l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verficare scosse elettriche.

Durante le riprese in controluce, non puntare l'obiettivo verso il sole ed evitare che la luce solare passidirettamente attraverso di esso, poiché la fotocamera potrebbe suriscaldarsi ed eventualmente provocare un incendio. Se si prevede di non utilzzare l'obiettivo per un periodo prolungato di tempo, montare entrambi | teppi di protezione e riporlo lontano della luce diretra del sole. mancato rispetto di questa istruzione pu causare incendi, poiché l'obietivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

@) Indice di collegamento del paraluce (p.70)

@) Indice di regolazione del paraluce (p.70)

@) Indice di montaggio del paraluce (p.70)

@® Anello zoom (p.68)

Scala lunghezze focali (p. 68)

Anello di messa a fuoco (p. 69)

Linea di riferimento distanza

10) Guarnizione in gomma della

montatura dell'obiettivo (p.71)

Scala delle distanze 18) Interruttore del modo di messa a fuoco (p. 69)

(_):Pagina di riferimento

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 10-24 mm f/3,5-4,5G ED. Gli obiettivi DX NIKKOR sono appositamente studiati per essere impiegati con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 € la D90. Quando à montato su fotocamere formato Nikon DX l'angolo d'immagine dellobiettivo à approssimativamente par à 1,5X la lunghezza focale nel formato 35mm. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultare il Manuale duso della fotocamera.

H Caratteristiche principali

+ Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interruttore del modo di messa a fuoco 64) consente di selezionare facilmente la messa a fuoco automatica (A) o manuale (M).

Montando l'obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, à possibile controllare l'esposizione con maggiore precisione, in quanto le informazioni relative alla distanza dal soggetto vengono trasferite dallobiettivo alla fotocamera:

La soluzione costruttiva adottata, comprendente tre elementi asfericie due element in vetro ED (extra-low dispersion, offre prestazioni ottiche e di riproduzione eccezionall garantendo la correzione delle aberrazioni cromatiche. noltr, l'apertura arrotondita del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dellimmagine.

HE Messa a fuoco, zoom e profondità di

Prima di mettere a fuoco, ruotare l'anello zoom (8) per

regolare la lunghezza focale in modo da comporre

l'immagine nel modo desiderato.

Se la fotocamera è dotata di pulsante o leva di

anteprima della profondità di campo (stop-down), à

possibile verificare l'effettiva profondità di campo nel

+ Questo obiettivo à dotato di sistema IF (Internal Focusing). La lunghezza focale diminuisce proporzionalmente alla distanza di ripresa.

La scala delle distanze non indica la distanza precisa tra il soggetto e la fotocamera. | valori sono approssimativi e servono solo a titolo di riferimento generale. Durante le riprese di paesaggi distanti la profondità di campo pub influire sul funzionamento della fotocamera, che potrebbe mettere a fuoco su un punto più vicino dell'nfinito.

H impostazione dell’apertura Regolare l'apertura utilizzando la fotocamera

M Apertura massima variabile

Variando l'impostazione dello zoom dell'obiettivo da 10mm a 24mm l'apertura massima diminuisce di 2/3 di stop.

Tuttavia, non à necessario regolare l'impostazione dell'apertura per ottenere un'esposizione corretta, poiché la fotocamera compensa automaticamente questa variabile.

Æ Messa a fuoco (Fig. A) Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella

Modo dimessa | Modo di messa a fuoco dellobietuivo

à fuoco della fotocamera MIA M Messa afuoco automatica | Messa à fuoco manuale AF(VS/C) | conescusoneperl |(Autoperlamessafuoco vonamenoinmanuak | dispobibile)

NE Messa a fuoco manuale {Aiuto per la messa fuoco dispobibile)

Perulterion informaziont sui mod di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamer. Messa a fuoco automatica con esclusione per i funzionamento in manuale (modo M/A)

[1] impostare l'interruttore del modo di messa a fuoco 64 dell'obiettivo su M/A.

[2] L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco (7) separato e premendo contemporaneamente il pulsante di scatto à metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne à dotata

[3] Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Ottenere buoi ultati con l'autofocus

Fare riferimento a “Note sull’utilizzo degli obiettivi

grandangolo e supergrandangolo AF NIKKOR' (p. 73).

Flash incorporato e vignettatura

+ Il flash incorporato non pub essere utilizzato à distanze inferiori à 0,6 m.

+ Per evitare la vignettatur (riduzione della luminosità ai margini dellimmagine), non usare un paraluce.

* La vignettatura à la riduzione della luminosità agli angoli dellimmagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto dell'obiettivo; dipende dalla lunghezza focale o dalla distanza di ripresa.

Fotocamere | Lunghezza focale supportata SLR digital distanza di ripresa D700 = T8mm o superiore/Nessuna restrzione

= TBMM/T m 0 superiore

D3005 + 20mm/0,7 m o superiore

+ 24mm/Nessuna restrzione

= TEmm/1,5 m o superiore 0300/0200 + 20mm/l'm o superiore

+ 24mm/Nessuna restrzione Doo/Deo/DS0 | 20/25 m o supenore

Serie D70 = ZAmm/T m 0 superore

D60 = 24mm/1,5 mo superiore D5000/D30007 Serie D4O + 24mm/2,5 m o superiore

ITflash incorporato della D100 ha un angolo di copertura adatto a lunghezze focali di 20mm o superiori. La vignettatura si verifica con una lunghezza focale di 18mm.

ÆUtilizzo del paraluce

Collegamento del paraluce

Alineare l'indice di collegamento del paraluce (F, uno dei due riferimenti) @) sul paraluce con l'indice di montaggio del paraluce (4) sull'obiettivo, quindi ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé) fino a quando non scatterà in posizione (Fig. B).

Assicurarsi che l'indice di montaggio del paraluce sia allineato con l'indice di regolazione del paraluce (—o)@)

Se il paraluce non ë fissato correttamente, si pud verificare la vignettatura.

Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino allindice di collegamento del paraluce) anziché verso il bordo estemo.

+ Riporre il paraluce innestandolo in posizione invertita. Smontaggio del paraluce

Per smontare il paraluce, impugnarlo per la base (vicino allindice di collegamento del paraluce) e ruotare in senso orario (impugnando la fotocamera con l'obiettivo rivolt in direzione opposta a sé)

E Cura e manutenzione dell'obiettivo + Fare attenzione a non sporcare o danneggiare i contatti CPU (D.

Nel caso in cui la guarizione in gomma della montatura dell'obiettivo À) sia danneggiata, prowedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.

Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obiettivi Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare tracce o toccare altre parti.

Non utilizzare solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute.

Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili appositifltri NC. Anche il paraluce pu essere utilizzato per proteggere la parte anteriore dell'obiettivo.

Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriore.

+ Quando l'obiettivo à montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.

Se si prevede di non utilizzare l'obiettivo per periodi prolungati,riporlo in un ambiente fresco e asciutto per prevenire la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.

Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.

Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

MAccessori in dotazione

+ Copriobiettivo anteriore snap-on 77mm LC-77 + Copriobiettivo posteriore

+ Paraluce a baionetta HB-23

+ Custodia morbida per obiettivo CL-1118

M Accessori opzionale + Filtri a vite da 77mm

H Caratteristiche tecniche

Lunghezza focale: Apertura massima: Costruzione obiettivo:

Scala lunghezze foca

Scala distanze di ripresa:

Obiettivo zoom AF-S DX NIKKOR tipo G con CPU incorporata e attacco a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali SRL Nikon DX)

14 elementi in 9 gruppi

6 lenti asferiche e 2 elementi ED). 109-610

10, 12,15, 18, 20, 24mm

Misurati sul rferimento del piano focale fotocamera

Manuale tramite anello zoom separato

Sistema (Internal Focusing) Nikon, autofocus con motore Silent Wave; manuale mediante ghiera di messa a fuoco separata

Graduata in metri e piedi, da 0,24 m allinfinito (oo)

Distanzadimessa 0,24 m con tutte le impostazioni di

Nr. delle lamelle diaframma: Diaframma: Gamma di apertura: Misurazione dell'esposizione: Misura dell'accessorio:

200m con autofocus 0,22 m con tutte le impostazionti di zoom con messa à fuoco manuale

Completamente automatico

Da f/3.5 a f/22 (10mm), da f/45 à #/29 (24mm)

Con metodo a tutta apertura 77 mm (P= 0,75 mm) Ca.82,5 mm diam. x 87 mm

(estensione della flangie) Ca.4609

Le specifiche e i disegni sono soggetti a modifica senza preawiso od obblighi da parte del produttore

EÆ Note sull’utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR Nelle seguenti situazioni, quando si scattano fotografie con gli obiettivi grandangolo e supergrandangolo AF NIKKOR, l'autofocus potrebbe non funzionare come previsto.

€ Presenza di una persona ferma con uno sfondo distante

1. Il soggetto principale nella cornice di messa a fuoco à abbastanza ridotte Quando un soggetto posizionato di fronte a uno sfondo distante viene inquadrato all'interno della cornice di messa a fuoco, come mostrato nella Fig. €, è probabile che solamente lo sfondo sia a fuoco, mentre il soggetto sia sfocato. Il soggetto principale à un soggetto o una cena con una texture o un decoro molto fil Se il soggetto presenta un motivo molto fitto o a basso contrasto, ad esempio un campo di fiori come illustrato nella Fig. D, la messa a fuoco con l'autofocus potrebbe risultare difficoltosa. Operazioni da effettuare in queste situazioni (1) Mettere a fuoco un altro soggetto posto alla stessa distanza dalla fotocamera, quindi utilizzare il blocco della messa a fuoco, ricomporre e scattare. (2) Impostare la fotocamera in modo di messa a fuoco manuale e mettere a fuoco manualmente il saggetto. Consultare il paragrafo Come ottenere buoni risultati con l'autofocus"nel Manuale d'uso della fotocamera.
