MANUALE UTENTE 1NIKKOR VR 10-30MM F/3.5-5.6 NIKON

Objetivo con montura 1 10–30 mm

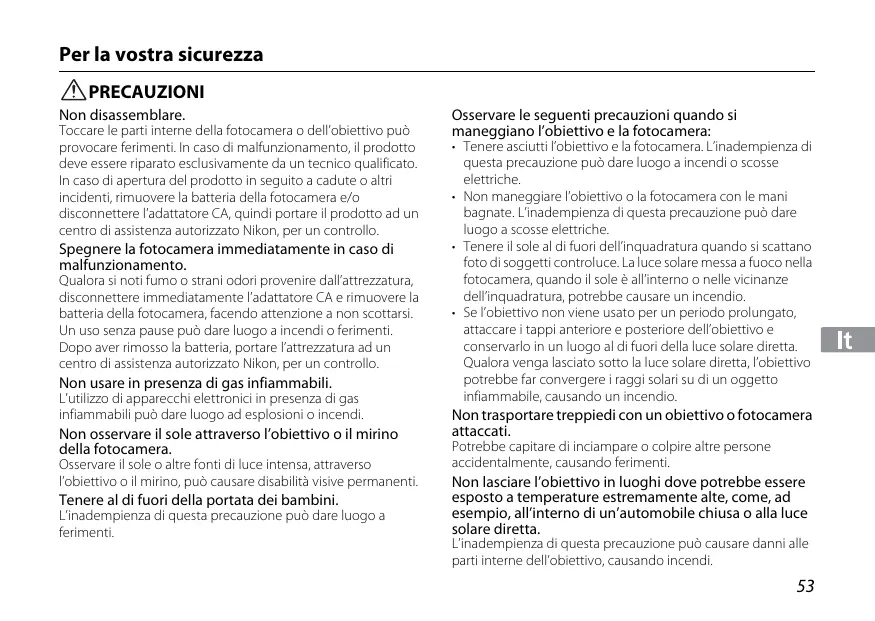

Per la vostra sicurezza PRECAUZIONI Non disassemblare. Toccare le parti interne della fotocamera o dell’obiettivo può provocare ferimenti. In caso di malfunzionamento, il prodotto deve essere riparato esclusivamente da un tecnico qualificato. In caso di apertura del prodotto in seguito a cadute o altri incidenti, rimuovere la batteria della fotocamera e/o disconnettere l’adattatore CA, quindi portare il prodotto ad un centro di assistenza autorizzato Nikon, per un controllo.

Spegnere la fotocamera immediatamente in caso di malfunzionamento. Qualora si noti fumo o strani odori provenire dall’attrezzatura, disconnettere immediatamente l’adattatore CA e rimuovere la batteria della fotocamera, facendo attenzione a non scottarsi. Un uso senza pause può dare luogo a incendi o ferimenti. Dopo aver rimosso la batteria, portare l’attrezzatura ad un centro di assistenza autorizzato Nikon, per un controllo.

Non usare in presenza di gas infiammabili. L’utilizzo di apparecchi elettronici in presenza di gas infiammabili può dare luogo ad esplosioni o incendi.

Non osservare il sole attraverso l’obiettivo o il mirino della fotocamera. Osservare il sole o altre fonti di luce intensa, attraverso l’obiettivo o il mirino, può causare disabilità visive permanenti.

Tenere al di fuori della portata dei bambini. L’inadempienza di questa precauzione può dare luogo a ferimenti.

Osservare le seguenti precauzioni quando si maneggiano l’obiettivo e la fotocamera: • Tenere asciutti l’obiettivo e la fotocamera. L’inadempienza di questa precauzione può dare luogo a incendi o scosse elettriche. • Non maneggiare l’obiettivo o la fotocamera con le mani bagnate. L’inadempienza di questa precauzione può dare luogo a scosse elettriche. • Tenere il sole al di fuori dell’inquadratura quando si scattano foto di soggetti controluce. La luce solare messa a fuoco nella fotocamera, quando il sole è all’interno o nelle vicinanze dell’inquadratura, potrebbe causare un incendio. • Se l’obiettivo non viene usato per un periodo prolungato, attaccare i tappi anteriore e posteriore dell’obiettivo e conservarlo in un luogo al di fuori della luce solare diretta. Qualora venga lasciato sotto la luce solare diretta, l’obiettivo potrebbe far convergere i raggi solari su di un oggetto infiammabile, causando un incendio.

Non trasportare treppiedi con un obiettivo o fotocamera attaccati. Potrebbe capitare di inciampare o colpire altre persone accidentalmente, causando ferimenti.

Non lasciare l’obiettivo in luoghi dove potrebbe essere esposto a temperature estremamente alte, come, ad esempio, all’interno di un’automobile chiusa o alla luce solare diretta. L’inadempienza di questa precauzione può causare danni alle parti interne dell’obiettivo, causando incendi.

u 1 Paraluce * 56 2 Riferimento di allineamento paraluce 56 3 Riferimento di blocco paraluce 56 4 Riferimento di innesto paraluce 5 Anello zoom 55 6 Riferimento di innesto obiettivo 7 Contatti CPU 8 Riferimento scala lunghezze focali 9 Scala delle lunghezze focali 0 Pulsante barilotto per obiettivo ritraibile 55 *Opzionale.

Grazie per aver acquistato un obiettivo 1 NIKKOR VR 10-30mm f/3.5-5.6. Prima di utilizzare questo prodotto, si prega di leggere accuratamente sia queste istruzioni sia il manuale della fotocamera. Nota: Gli obiettivi 1 NIKKOR sono utilizzabili esclusivamente con fotocamere digitali di tipo a obiettivo intercambiabile Nikon 1. L’angolo di visione equivale a un obiettivo di formato da 35 mm con lunghezza focale maggiore di circa 2,7 ×.

■ Fissaggio e rimozione

Fare riferimento al manuale della fotocamera. Nota: Fare attenzione a non premere il pulsante barilotto per obiettivo ritraibile quando si provvede al fissaggio o alla rimozione dell'obiettivo.

Utilizzare l’anello zoom per ingrandire e ridurre lo zoom. Le fotografie possono essere scattate solo quando la scala delle lunghezze focali è compresa tra 10 e 30 mm.

■ Meccanismo di ritrazione obiettivo

Per sbloccare l’anello dello zoom ed estendere l’obiettivo per l’utilizzo, premere il pulsante barilotto per obiettivo ritraibile (1) e ruotare l’anello zoom nella direzione indicata in Figura 2. L’obiettivo può essere retratto e l’anello zoom bloccato premendo il pulsante barilotto per obiettivo ritraibile e ruotando l’anello zoom nella direzione opposta.

■ Come utilizzare un paraluce opzionale I paraluce proteggono l'obiettivo e bloccano la luce sporadica che altrimenti potrebbe causare fenomeni di luce parassita e immagini fantasma.

• Allineare il riferimento di blocco paraluce (—{) con il riferimento scala lunghezze focali ( ) sull'obiettivo (e). • Se il paraluce non è attaccato correttamente, potrebbe verificarsi il fenomeno della vignettatura. • Il paraluce può essere rovesciato e montato sull’obiettivo quando non è in uso.

■ Altre impostazioni Utilizzare la fotocamera per:

• Regolare il diaframma • Controllare la messa a fuoco • Riduzione vibrazioni (NORMALE/ATTIVA/NO) Questo obiettivo supporta sia la riduzione vibrazioni normale che quella attiva.

■ Cura dell’obiettivo

• Quando si utilizza un paraluce opzionale, non sollevare o reggere l’obiettivo o la fotocamera solo dal paraluce. • Mantenere puliti i contatti CPU. • Usare un soffietto per rimuovere polvere e pelucchi dalla superficie della lente dell’obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro-fibra e pulire la lente con un movimento circolare dal centro verso l’esterno, avendo cura di non lasciare macchie e di non toccare il vetro con le dita. • Per la pulizia della lente non usare mai solventi organici, come solventi per vernici o benzene. • Il paraluce o filtri NC possono essere usati per proteggere l’elemento frontale dell’obiettivo. • Attaccare i copriobiettivo anteriore e posteriore quando l’obiettivo non è in uso. • Se si prevede di non utilizzare l’obiettivo per un periodo prolungato, conservarlo in un luogo fresco e asciutto, onde evitare che si creino muffa e ruggine. Non conservare in luoghi esposti alla luce diretta del sole o in presenza di naftalina o canfora. • Tenere asciutto l’obiettivo. La presenza di ruggine nel meccanismo interno potrebbe causare un danno irreparabile. • Lasciare l’obiettivo in luoghi estremamente caldi può danneggiare o deformare le parti realizzate in plastica rinforzata.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on 40,5 mm LC-N40.5 • Copriobiettivo posteriore LF-N1000

Obiettivo con baionetta 1-Mount

Costruzione obiettivo 12 elementi in 9 gruppi (inclusi 3 elementi a lente asferica) Angolo di campo

Riduzione vibrazioni Decentramento ottico con motori voice coil (VCMs) Distanza minima di messa a fuoco

0,2 m dal piano focale in tutte le posizioni dello zoom

Lamelle del diaframma

7 (apertura del diaframma arrotondata)

Completamente automatico

• Lunghezza focale 10 mm: da f/3.5 a f/16 • Lunghezza focale 30 mm: da f/5.6 a f/16

Dimensione attacco 40,5 mm (P=0,5 mm) filtro Dimensioni

Circa 57,5 mm di diametro × 42 mm (distanza dalla flangia di innesto obiettivo della fotocamera quando l’obiettivo è retratto)

Peso Circa 115 g Nikon si riserva il diritto di cambiare le specifiche hardware descritte in questo manuale, in qualsiasi momento e senza previa notifica.
