BEDIENUNGSANLEITUNG 1NIKKOR VR 10-30MM F/3.5-5.6 NIKON

Filterattachment size Dimensions Approx. 57.5 mm diameter × 42 mm (distance from camera lens mount flange when lens is retracted) Weight Approx. 115 g (4.1 oz) Nikon reserves the right to change the specifications of the hardware described in this manual at any time and without prior notice.

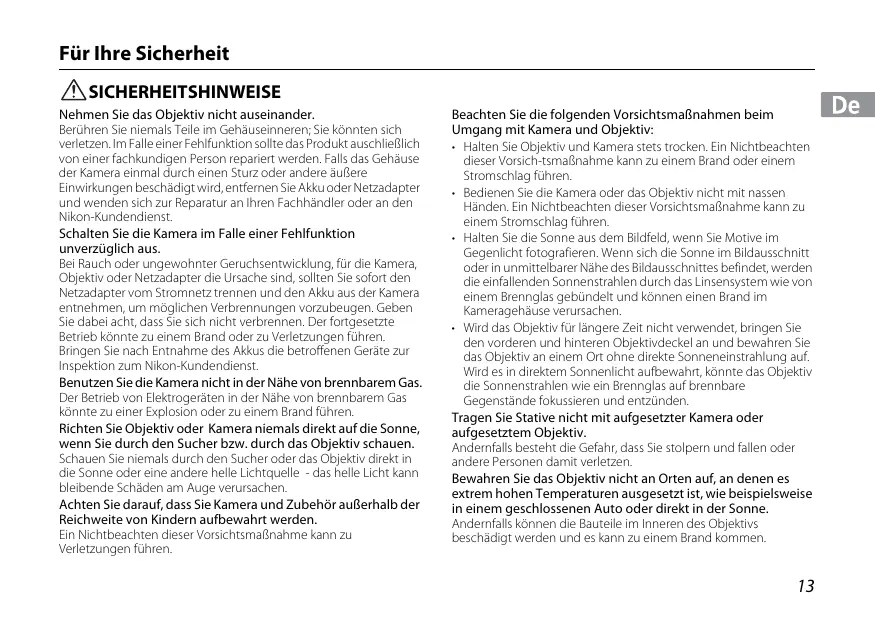

Für Ihre Sicherheit SICHERHEITSHINWEISE Nehmen Sie das Objektiv nicht auseinander. Berühren Sie niemals Teile im Gehäuseinneren; Sie könnten sich verletzen. Im Falle einer Fehlfunktion sollte das Produkt auschließlich von einer fachkundigen Person repariert werden. Falls das Gehäuse der Kamera einmal durch einen Sturz oder andere äußere Einwirkungen beschädigt wird, entfernen Sie Akku oder Netzadapter und wenden sich zur Reparatur an Ihren Fachhändler oder an den Nikon-Kundendienst. Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich aus. Bei Rauch oder ungewohnter Geruchsentwicklung, für die Kamera, Objektiv oder Netzadapter die Ursache sind, sollten Sie sofort den Netzadapter vom Stromnetz trennen und den Akku aus der Kamera entnehmen, um möglichen Verbrennungen vorzubeugen. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Der fortgesetzte Betrieb könnte zu einem Brand oder zu Verletzungen führen. Bringen Sie nach Entnahme des Akkus die betroffenen Geräte zur Inspektion zum Nikon-Kundendienst. Benutzen Sie die Kamera nicht in der Nähe von brennbarem Gas. Der Betrieb von Elektrogeräten in der Nähe von brennbarem Gas könnte zu einer Explosion oder zu einem Brand führen. Richten Sie Objektiv oder Kamera niemals direkt auf die Sonne, wenn Sie durch den Sucher bzw. durch das Objektiv schauen. Schauen Sie niemals durch den Sucher oder das Objektiv direkt in die Sonne oder eine andere helle Lichtquelle - das helle Licht kann bleibende Schäden am Auge verursachen. Achten Sie darauf, dass Sie Kamera und Zubehör außerhalb der Reichweite von Kindern aufbewahrt werden. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv: • Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsich-tsmaßnahme kann zu einem Brand oder einem Stromschlag führen. • Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Stromschlag führen. • Halten Sie die Sonne aus dem Bildfeld, wenn Sie Motive im Gegenlicht fotografieren. Wenn sich die Sonne im Bildausschnitt oder in unmittelbarer Nähe des Bildausschnittes befindet, werden die einfallenden Sonnenstrahlen durch das Linsensystem wie von einem Brennglas gebündelt und können einen Brand im Kameragehäuse verursachen. • Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und bewahren Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung auf. Wird es in direktem Sonnenlicht aufbewahrt, könnte das Objektiv die Sonnenstrahlen wie ein Brennglas auf brennbare Gegenstände fokussieren und entzünden. Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Andernfalls besteht die Gefahr, dass Sie stolpern und fallen oder andere Personen damit verletzen. Bewahren Sie das Objektiv nicht an Orten auf, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne. Andernfalls können die Bauteile im Inneren des Objektivs beschädigt werden und es kann zu einem Brand kommen.

■ Objektivkomponenten q

u 1 Gegenlichtblende * 16

2 Markierung für die Ausrichtung der Gegenlichtblende .... 16 3 Markierung für die Arretierung der Gegenlichtblende 16 4 Markierung für das Ansetzen der Gegenlichtblende 5 Zoomring 15 6 Markierung für die Ausrichtung des Objektivs 7 CPU-Kontakte 8 Markierung für Brennweitenskala 9 Brennweitenskala 0 Tubusentriegelung 15 *optional

Vielen Dank, dass Sie sich für ein 1-NIKKOR VR 10-30 mm 1:3,5-5,6 entschieden haben. Bitte lesen Sie vor der Verwendung dieses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig. Hinweis: 1-NIKKOR-Objektive sind ausschließlich für Digitalkameras mit Wechselobjektiven vom Format Nikon 1 ausgelegt. Der Bildwinkel entspricht dem eines Objektives mit einer etwa 2,7-mal längeren Brennweite an einer Kleinbildkamera.

■ Ansetzen und Abnehmen des Objektivs

Informationen zum Ansetzen und Abnehmen des Objektivs finden Sie im Kamerahandbuch. Hinweis: Achten Sie darauf, nicht die Tubusentriegelung zu betätigen, wenn Sie das Objektiv ansetzen oder abnehmen.

Verwenden Sie den Zoomring, um ein- oder auszuzoomen. Es können nur dann Bilder aufgenommen werden, wenn der Wert auf der Brennweitenskala zwischen 10 und 30 mm liegt.

■ Objektiveinzugsmechanismus

Um den Zoomring zu entsperren und das Objektiv an die Kamera anzusetzen, drücken Sie die Tubusentriegelung (1) und drehen Sie den Zoomring in die in der Abbildung 2 gezeigte Richtung. Das Objektiv kann nun eingezogen werden. Der Zoomring wird wieder gesperrt, indem die Tubusentriegelung betätigt und der Zoomring in die entgegengesetzte Richtung gedreht wird.

■ Verwendung der optionalen Gegenlichtblende

Gegenlichtblenden schützen das Objektiv und verhindern, dass einfallendes Streulicht den Bildkontrast mindert und Blendenflecke oder Geisterbilder erzeugt.

Anbringen der Gegenlichtblende

• Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—{) an der objektivseitigen Markierung für die Brennweitenskala ( ) aus (e). • Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommen. • Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird.

■ Weitere Einstellungen

Nehmen Sie folgende Einstellungen an der Kamera vor: • Wahl der Blende • Die Scharfeinstellung • Bildstabilisator (NORMAL/ACTIVE/AUS) Dieses Objektiv unterstützt sowohl den normalen als auch den aktiven Bildstabilisator.

■ Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichtblende. • Halten Sie die CPU-Kontakte sauber. • Verwenden Sie einen Blasebalg, um Staub und Verunreinigungen vom Objektiv zu entfernen. Um Schmierflecke und Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierflecke verbleiben und dass Sie das Glas nicht mit den Fingern berühren. • Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs. • Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden. • Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, wenn Sie es nicht benutzen. • Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Bewahren Sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer auf. • Halten Sie das Objektiv stets trocken. Eindringendes Wasser von Bauteilen im Objektivinneren führen und das Objektiv irreparabel schädigen. • Bewahren Sie das Objektiv nicht an heißen Orten auf. Ansonsten können sich Teile aus verstärktem Kunststoff verformen oder beschädigt werden.

■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-N40.5 mit Schnappverschluss (40,5 mm) • Hinterer Objektivdeckel LF-N1000

■ Kompatibles Zubehör

• Bajonett-Gegenlichtblende HB-N101 • 40,5-mm-Schraubfilter • Objektivbeutel CL-N101

■ Technische Daten Typ

Objektiv mit 1-Bajonettanschluss

12 Elemente in 9 Gruppen (einschließlich 3 asphärischer Linsen)

Bewegliche Linsengruppe mit Voice-Coil-Motoren (VCMs)

Naheinstellgrenze 0,2 m von der Sensorebene gemessen, bei allen Zoompositionen Blendenlamellen

Blendensteuerung Vollautomatisch Blendenbereich

• 10 mm Brennweite: 3,5 bis 16 • 30 mm Brennweite: 5,6 bis 16

ca. 57,5 mm × 42 mm (Durchmesser × Länge ab Bajonettauflage bei eingezogenem Objektiv)

Änderungen und Irrtümer vorbehalten.
