MANUALE UTENTE TRAVELMATE 4740G ACER

Avverenze preliminari

Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in piena libertàanche in movimento.

Le guide disponibili

Sono state realizzate delle guide per assistere l'utente nell'uso del notebook Acer:

Innanzitutto, il manifesto aiuta a splificare la cofignurazione del computer.

Il Manuale dell'utente di TravelMate Series contiene informazioni utili per tutti i modelli della serie TravelMate. Copre gli argomenti base come ad esempio l'uso di tastiera e audio, ecc. A causa della sua natura, la Guida generaleosi come ilManuale utente di AcerSystem menzionata in precedenza a volte fa riferimento a funzioni o caratteristiche presenti solamente in alcuni modelli della series, ma non necessariamente del modello acquistato.Per questo motivo alcuni elementi nel testo sono indicati con "solo per alcuni modelli".

La Guida rapida presenta le caratteristiche e le funzioni principali del nuovo computer. Per altre nozioni su come il vostro computer può aiutarvi a divertare ancora più produttivi, consultate la AcerSystem User's Guide. Questa guida contiene informazioni dettagliate su argomenti come utilità delsystema, ripristino dei dati, opzioni di espansione e ricerca guasti. Contiene inoltre informazioni sulla garanzia, le norme e gli standardi riferimento e le avventenze per la sicurezza del vostro notebook. è disponibile nel formato PDF e viene fornita migliorata nel notebook. Per accedervi seguite quosti passaggi:

1 Fare cli scu Start Programmi AcerSystem.
2 Fare cli su AcerSystem User's Guide.

Note: Per visualizzare il file, è necessario che sul computer sia installato Adobe Reader. Se Adobe Acrobat Reader non è installato sul computer,fare cli su AcerSystem User's Guide per eseguire il programma di installatione di Adobe Reader. Per completing l'installazione, atteneri alle struzioni visualizzate sullo schermo. Per struzioni sull'uso di Adobe Reader, consultare il menu Guida in linea e supporto tecnico.

Presentazione del notebook Acer

Dopo aver configurato il computer come illustrato nel manifesto, far riferimento alla presente documentazione per la presentazione del nuovo notebook Acer.

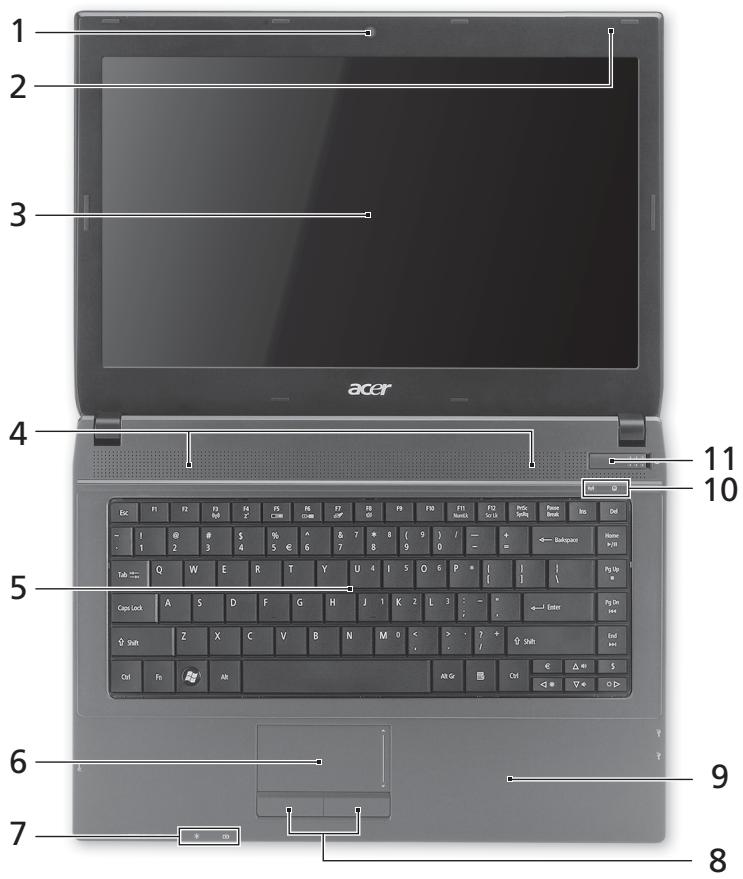

Vista dall'alto

#	Icona	Elemento	Descrizione
1		Webcam	Web camera per la comunità video (solo per alcuni modelli).
		Acer Crystal Eye
2		Microfono	Microfono interno per la registrazione di audio.
3		Display	Grande display a cristalli liquidi (Liquid-Crystal Display; LCD), per una visualizzazionecomfortevole (la configurazione più variare in relazione al modello).
4		Altoparlanti	Altoparlante sinistro e destdro per la diffusione di audio in uscita.
5		Tastiera	Per l'immissione di dati sul computer.
6		Touchpad	Dispositivo di puntamento sensibile al tocco con funzioni similii a QUEI DI un comune mouse.
7		Indicatore di alimentazione1	Indicano lo stato di accensione/alimentazione del computer.
		Indicatorebatteria1	Indicano lo stato della batteria del computer.1. In carica: Luce di colore giallo quando la batteria è in ricarica.2. Completamente carica: Luce di colore blu quando è nella modalità AC.
8		Tasti cli(csinistra e destra)	I tasti destra e sinistra hanno le stesse funzioni dei tasti destra e sinistra del mouse.
9		Poggiapolsi	Comoda area su cui pogiare i polsi durante l'utilizzo del computer.
10		Indicatorecomunicazione	Indica lo stato della connettività wireless del computer.
		Indicatore disco rigido	Si accende quando l'hard disk è attivo.
11		Interruttorealimentazione	Accende/spegne il computer.

1. Gli indicatori del pannello frontale sono visibili ancpe quando il coperchio del computer è chiuso.

Nota: La configurazione esatta del PC dipende dal modello acquistato.

Tasti di scelta rapida

Il computer utilizes tasti di scelta o le combinazioni di tasti per l'accesso a multi controlling del computer come luminosità dello schermo e uscita volume.

Per attivare i tasti di scelta rapida, tenere premuto < Fn> e premere l'altro tasting della combinazione.

Tasti di scelta rapida	Icona	Funzione	Descrizione
+Fn> + <F3>		Tasto comunicazioni	Attiva/disattiva i dispositivi di comunità del computer. (i dispositivi di comunità possono variate in relazione alla configurazione.)
+Fn> + <F4>	Z2	Sospensione	Attiva la modalità sospensione del computer.
+Fn> + <F5>	□□	Passaggio da uno schermo all'alto	Consente la commutazione in uscita display tra video del display o monitor esterno (se collegato) e entrambi.
+Fn> + <F6>		Disattiva display	Disattiva la retroilluminazione dello schermo per risparmiare energia. Premere un tasting qualsiasi per tornare allato stato precedente.
+Fn> + <F7>		Attivazione e disattivazione del touchpad	Attiva e disattiva il touchpad interno.
+Fn> + <F8>		Attivazione e disattivazione degli altoparlanti	Attiva e disattiva gli altoparlanti.
+Fn> + <F11>	NumLk	NumLock	Attiva o disattiva il tastierino numero integrato.
+Fn> + <F12>	Scr Lk	Scroll Lock	Quando Bloc Scorr è attivo, lo schermo si sposta di una riga verso l'alto o verso il basso, a seconda che venga premuta la freccia verso l'alto o verso il basso. Bloc Scorr non funziona con tutte le applicazioni.
+Fn> + <D>		Aumento della luminosità	Consente di aumento la luminosità dello schermo.
+Fn> + <Δ>		Riduzione della luminosità	Riduce la luminosità dello schermo.
+Fn> + <△>		Aumento del volume	Aumenta il volume.
+Fn> + <∇>		Riduzione del volume	Riduce il volume.
+Fn> + <Home>	/II	Play/Pausa	Riproduce o sospende la riproduzione del file multimedia selezionato.
+Fn> + <Pag su>	■	Interrompi	Interrompe la riproduzione del file multimedia selezionato.
+Fn> + <Pag giù>	▲▲	Precedente	Per passare al file multimedia precedente.
+Fn> + <Fine>	▲▲	Avanti	Per passare al file multimedia successivo.

Vista frontale in dettaglio

1

#	Icona	Elemento	Descrizione
1	MULTI-MEDIACARD PRO	Lettore di schede multiplo	Supporta Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MS PRO), e xD-Picture Card (xD). Nota: Premere per rimuovere/installare la schedà. è possibile utilizzato una sola schedà di memoria alla volta.

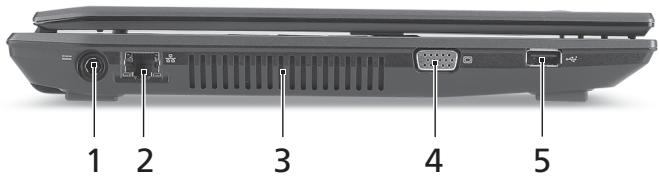

Vista da sinistra

#	Icona	Elemento	Descrizione
1		Jack CC-in	Per il collegamento all'adattatore CA.
2		Porta Ethernet (RJ-45)	Effettua il collegamento a una rete con Ethernet 10/100/1000.
3		Aperture per la ventilazione	Permettono il raffreddamento del computer,anche dello uso prolongato.
4		Porta display esterno (VGA)	Effettua il collegamento a un dispositivo di visualizzazione (ad es., monitor esterno,proiettre LCD).
5		Porta USB 2.0	Effettua il collegamento ai dispositivi USB 2.0(ad es., mouse USB, fotocamera USB).

Vista da destra

#	Icona	Elemento	Descrizione
1	Og	Jack auricolari/ altoparlante/ line-out	Effettua il collegamento ai dispositivi audio line-out (ad es., altoparlanti, auricolari).
		Jack microfono	Accetta ingressi proveniente da microfoni esterni.
2	+	Porta USB 2.0	Effettua il collegamento ai dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB).
3		Lettore ottico	Unità ottica interna, accetta CD o DVD.
4		Indicatore accesso disco ottico	Si accende quando il disco ottico è attivo.
5		Tasto di espulsione del disco ottico	Espelle il disco ottico dall'unità.
6		Foro di espulsione di emergenza	Espelle il vassoio del disco ottico se il computer è spento. Note: Inserire la punta di un fermaglio nel foro di apertura di emergenza per espellere il vassoio dell'unità ottica quando il computer è spento.
7	K	Slot blocco Kensington	Per il collegamento al blocco di sicurezza dei computer Kensington-compatibili.

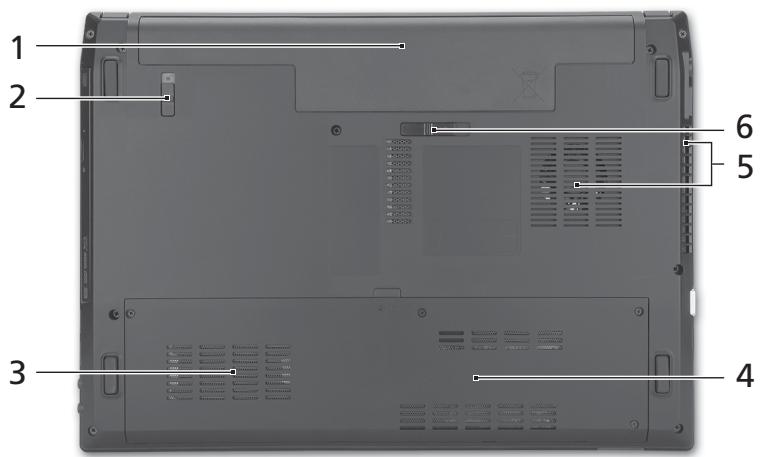

Vista base

#	Icona	Elemento	Descrizione
1		Alloggamenti della batteria	Contiene il pacco batteria del computer.
2		Blocco batteria	Blocca la batteria al suoerto.
3		Alloggamenti per il disco rigido	Contiene il disco rigido del computer (fissato con viti).
4		Vano per la memoria	Contiene la memoria principale del computer.
5		Aperture per la ventilazione e ventola di raffreddamento	Permettono il raffreddamento del computer,anche dello uso prolongato. Nota:Non copire e non ostruire l'apertura della ventola.
6		Gancio di rilascio della batteria	Per togliere la batteria.

Condizioni operative

Temperatura:

Di esercizio: da 5^ a 35^
Non di esercizio: da -20°C a 65°C

• Umidità (senza condensa):

Di esercizio: da 20% a 80%
Non di esercizio: da 20% a 80%

Serie TravelMate 4740/ 4740Z/4340
