PANDUAN PENGGUNA S45MY2E5A PANASONIC

Sebelum mencapacitasan unit, baca petunjuk pengoperasian ini secara menyeluruh dan simpan untuk referensi mendatang.

CONTENTS

Berikut adalah informasi yang diperlukan jika Anda memiliki masalah atas pertanyaan terkait dengan Penyejuk Ruangan ini. Nomor model dan nomor seri terdapat pada pelatNama di bagian bawah cabinet.

No. Model No. Seri

Tanggal pembelian

Alamat dealer

Nomortelepon

LANGKAH KESELAMATAN

Simbol tersebut digunakan dalam buku panduan ini untuk mengatkan Anda tentang kemungkan kondisi berbahaya terhadap pengguna, teknisi servis, atas peralatan:

PERINGATAN

Simbol ini mencaku pada praktik berbahaya oleh untukkan yang dapat menyebabkan cedula parah kepada kematian.

PERHATIAN

Simbol ini mencaku pada praktik berbahaya oleh tidak aman yang dapat Memberebabkan cedera oleh kerusakan Produk maupun properti.

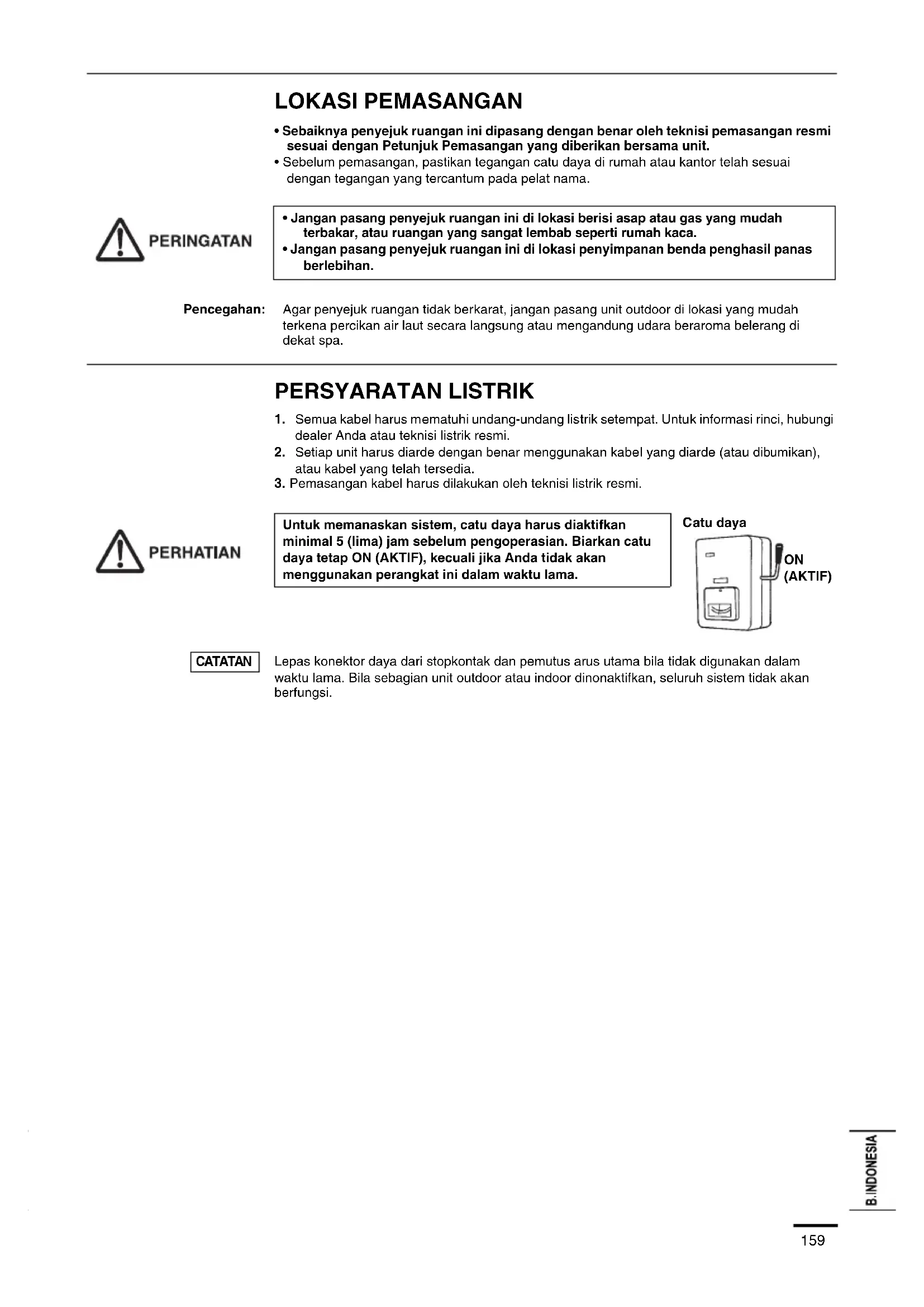

LOKASI PEMASANGAN

• Sebaiknya penyejuk ruangan ini dipasang dengan benar oleh teknisipemasangan resmi sesuai dengan Petunjuk Pemasangan yang diberikan bersama unit.
• Sebelum pemasangan, pastikan segangan catu daya di rumah oleh kantor telah sesuai dengan segangan yang tercantum pada pelatNama.

PERINGATAN

• Jangan pasang penyejuk ruangan ini di lokasi berisi asap kepada gas yang tidak terbakar, kepada ruangan yang sangat lembabseperti rumah kaca.
• Jangan pasang penyejuk ruangan ini di lokasi penyimpanan benda penghasil panas berlebihan.

Pencegahan: Agar penyejuk ruangan tidak berkarat, jangan pasang unit outdoor di lokasi yang mudah terkena percikan air laut secara langsung kepada mengandung udara beraroma belerang di dekat spa.

PERSYARATAN LISTRIK

1. Semua kabel harus mematuhi undang-undang listrik setempat. Untuk informasi rinci, hubungi dealer Anda ata teknisii listrik resmi.
2. Setiap unit harus diarde dengan benar mencgunakan kabel yang diarde (atau dibumikan), ata kabel yang telah tersedia.
3. Pemasangan kabel harus dilakukan oleh teknis i listrik resmi.

PERHATIAN

Untuk memanaskan sistem, catu daya harus diaktifkan minimal 5 (lima) jam sebelum pengoperasian. Biarkan catu daya tetap ON (AKTIF), kecuali jika Anda tidak akan menc gunakan perangkat ini dalam waku lama.

Catudaya

CATATAN

Lepas konektor daya dari stopkontak dan pemutus arus utama bila tidak digunakan dalam waktu lama. Bila sebagian unit outdoor atau indoor dinonaktifkan, seluruh systemd tidak akan berfungsi.

PETUNJUK KESELAMATAN

• Baca Petunjuk Pengoperasian dengan cermat sebelum menjungakan penyejuk ruangan ini. Jika kesulitan ata masalah terus berlanjut, hubungi dealer Anda untuk meminta bantuan.
• Penyejuk ruangan ini dirancang untuk memberikan kondisi ruangan yang nyaman. Gunakan unit ini oleh untuk tujuan yang telah ditetapkan sebelumnya tersebut dijelaskan dalam Petunjuk Pengoperasian.

PERINGATAN

Konfirmasikan penggunaanjni bahan pendingin yang ditetapkan kepada dealer resmi. Meng gunakanjni bahan pendingin selain yang telah ditetapkan dapat说我debabkan kerusakan Produk, ledakan, cedula, dll.

Jangan sentuh unit dengan tangan sebagai

Jangan gunakan atau simpan bahan bakar, atau gas maupun cairan lain yang mudah terbakar di dekat penyejuk ruangan karena sangat berbahaya.

Jangan gunman peralatan ini di lingkungan yang berpotensi memicu ledakan.

Penyejuk ruangan ini tidak dilengkapi dalam ventilasi untuk aliran masuk udara bersih dari luar ruangan. Anda harus sering membruka pintu kepada jendela bila menjungakan peralatan pemanas dengan gas maupun minyak di ruangan yang sama, karena peralatan tersebut mengambil oksigen dalam rumahkesa yang di utama. Jika tidak, risiko kematian karena kekurangan oksigen masyarakat.

Sediakan stopkontak yang khusus digunakan oleh masingmasing unit. Selainitu, pemutus catu daya, pemutus arus, sama pemutus kebocoran pengardean untuk perlindungan arus berlebih harus disiapkan pada jalur khusus.

Sediakan stopkontak khusus untuk masing-masing unit, dan peralatan pemutus arus sepenuhnya yang memiliki kontak terpisah di semua kutub haru diintegrasikan pada kabel tetap sesuai dengan peraturan kabel yang berlaku.

Untuk mencegah pemungkanan bahaya akibat kegalan isolasi, unit harus diarde

Jangan bersihkan sendiri bagian dalam unit indoor dan outdoor. Hubungi dealer ataTeknis resmi untuk makukan pembersihan.

Jika terjadi kerusakan fungsi pada peralatan, jangan perbaiki sendiri. Hubungi dealer penjalan atau servis untuk makukan perbaikan.

Kebocoran gas bahan pendingin dapat说我yebabkan kebakaran.

Demi keselamatan, pastikan penyejuk ruangan telah dimatikan dan dilepas dari catu daya sebelum dibersihkan atas diservis.

Lepas konektor daya dari stopkontak, nonaktifkan pemutus arus, ata nonaktifkan alat pemutus daya untuk memisahkan penyejuk ruangan dari catu daya utama bila terjadi keadaan darurat.

Jangan masukkan jari tangan Anda kepada benda lain ke unit dalamnya untuk unit luar pendingin ruangan, suku cadang yang berputar bisa mencakibatkan cedera.

Jangan gunakan kabel modifi,kasi,kabel sambungan,kabel tambahan atau kabel yang tidak ditentukan untuk mencegah terjadinyaapanas berlebih dan kebakaran.

PERINGATAN

Jangan gunakan Produk jika terjadi keabnormalan/ kerusakan dan cabut steker listrik kepada matikan tambol listrik dan pemutus arus. (Resiko terjadinya asap/ kebakaran/terkena arus listrik)

Contoh keabnormalan/kerusakan

• Pemutus Arus Kebocoran Pentananan ELCB selelaturun.
  Tercium bau benda terbakar.
• Terdengar kebisingan dan getaran unit yang abnormal.
• Kebocoran air dari unit dalam.
• Kabel tenaga atau steker menjadi panas. yang abnormal.
• Kecepatan kipas tidak dapat dikontrol.
• Unit berhenti beroperasi dengan segera meskipun tombol dihidupkan untuk pengoperasian.
• Kipas tidak berhenti meskipun jika pengoperasian dihentikan.

Hubungi segera dealer lokalanda untuk makukan pemeliharaan/reparasi.

PERHATIAN

Peralatan ini ditujukan untuk digunakan oleh pakar kepada pengguna terlatih di toko, industri teringan mapun lahan pertanian, akan untuk penggunaan komersial oleh orang awam.

Jangan hidupkan dan matikan penyejuk ruangan dari sakelar catu daya. Gunakan tambol pengoperasian ON/OFF (AKTIF/TIDAK AKTIF).

Jangan letakkan benda apapun di telah keluaran udara pada unit outdoor. Hal ini berbahaya karena kipas berputar pada kecepatan tinggi.

Jangan sentuh oleh masukan udara atasirip aluminium tajam pada unit outdoor. Anda mungkin dapat mengalami cedera.

Berjarak alarm kebakaran dan kepada keluaran udara minimal 1,5 m dari unit.

Peralatan ini tidak ditujukan untuk digunakan oleh seseorang (termasuk anak-anak) dengan kemampuan fisik, pancaindera, kepada mental yang kurang, kepada tidak memiliki pengalaman maupun pengetahuan yang@cukup,cekuali jika ia telah diberikan pengawasan kepada petunjuk terkait dengan penggunaan peralatan tersebut oleh pihak yang bertanggung jawab atas keselamatannya.Anak-anak harus diawasi untuk memastikan mereka tidak terdaimaindengan peralatan tersebut.

Jangan tambah atas kurangi suhu ruangan terlalu ekstrem jika bayi atas penderita cacat berada di dalam ruangan.

Jangan masukkan benda apapun ke dalam WADAH KIPAS.

Andapat mengalami cedula dan unit mungkin rusak

Jangan daduki atau injak unit. Anda dapat terjatuh secara tiba-tiba.

• Kompresor tersebut berhenti beroperasi soit terjadi badai. Ini bukan merupakan kerusakan mekanis. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan tersebut.
• Teks berbahasa Inggris adalah petunjuk asli. Teks berbahasa lain merupakan terjemahan petunjuk asli.

Hentikan penggunaan Produk bila terjadi kegagalan fungsi/kondisi yang tidak wajar, lalu lepas konektor daya.

(Risiko terjadinya asap/kebakaran/sengatan listrik)

Contoh

kegagalan

fungsi/

kondisi tidal wajar

• Produktteringadangtidakdapat dihidupkan.
• Sambungan daya terkadang terputus saat kabel diperakkan.
• Bau sesatu yang terbakar kepada suara tidak wajar terdeteksi untuk pengoperasian berlangsung.
• Badan perangkat berubah pentuk kepada mengalami panas yang tidak wajar.

Hubungi segera dealer setempat untuk pemeliharaan/perbaikan.

INFORMASI PENTING TENTANG PENDINGIN YANG DIGUNAKAN

Produk ini mengandung gas rumah kaca terflorasi yang tercakup dalam perjanjian Kyoto Protocol. Jangan buang gas ini ke atmosofer.

Jenis pendingin: R410A

Nilai GWP(1): 1975

(1)GWP = berpotensi pemanasan global

Andarus makukan pemeriksaan bergala terhadap kebocoran pendingin, tergantung pada peraturan hukum setempat ata di Eropa.

Untuk informasi lebih lanjut, hubungi dealer setempat.

INFORMASI

Kondisi Pengoperasian

Informasi untuk Pemakai tersebut Pengumpulan dan Pembuangan Peralatan Lama dan Baterai yang telah digunakan

Simbol-simbol produkt, kemasan, dan/atau dokumen yang disertakan berarti bahwa Produk listrik dan elektronik serta bateri bekas tidak boleh DICampur dengan sampah rumah tingga pada umumnya.

Untuk penanganan, pemulihan dan daur ulang Produk lama dan baterai bekas yang benar, bawa sampah tersebut ke tempat pengumpulan yang kepada, sesuai dengan undang-undang di negara Anda dan Peraturan 2002/96/EC dan 2006/66/EC.

Dengan membuang Produk dan baterai dengan kepada, Anda memantu menghemat sumber daya yang berharga dan mencegah dampak negatif yang ditimbulkan pada kesehatan masyaratk dan lingkungan yang mungskin diakibatkan dari penanganan sampah yang sudah.

Untuk informasi lebih lanjut mengenai pengumpulan dan daur ulang Produk dan baterai, hubungi instansi setempat, layanan pembuangan sampah ata toko tempat Anda membeli Produk tersebut.

Pembuangan sampah yang sudah dapat dikenai hukuman, sesuai dengan undang-undang di negaraanda.

Bagi pengguna kalangan bisnis di Uni Eropa

Jika Anda ingr in membruang perkakas listrik ata elektronik, hubungi dealer ata supplier Anda untuk mendapatkan informasi selengkapnya.

[Informasi除去Pembuangandi Negara selainUniEropa]

Simbol-simbol ininya berlaku di Uni Eropa. Jika Anda ingin membruang item ini, hubungi pihak berwenang setempat atas dealer Anda dan minta keterangan mengenai cara pembuangan yang tepat.

Catatan tersebut simbol baterai (dua contoh simbol di bawah ini):

Simbol ini mungkin digunakan bersamaan dengan simbol kimia. Dalam hal ini, simbol ini sesuatu dengan Peraturan Bahan Kimia yang telah ditetapkan.

Pb

PENGOPERASIAN

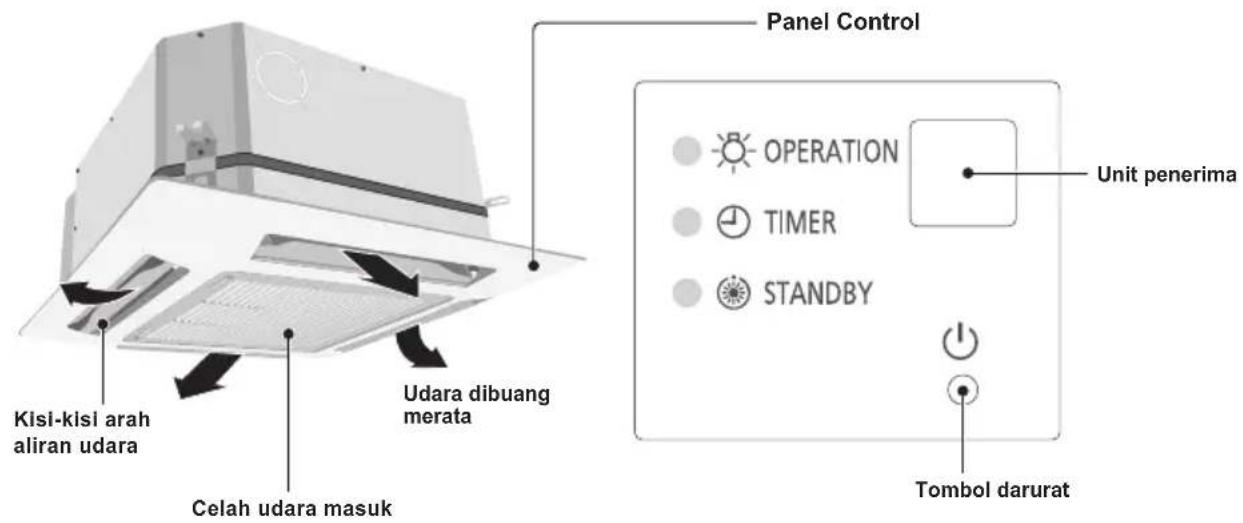

Nama Komponen

UNIT INDOOR

Tipe Y2 (KASET 4 ARAH 60× 60

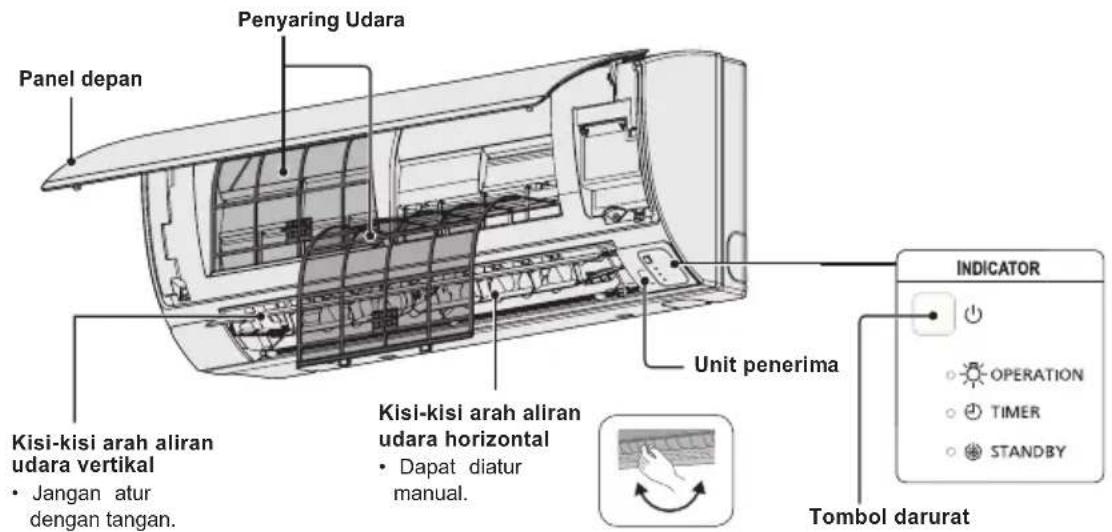

Tipe K2 (PEMASANGAN DI DINDING)

Remote Control Nirkabel (Komponen Opsional)

CATATAN

Lihat Petunjuk Pengoperasian yang terlampir pada Remote Control Nirkabel opsional.

(Tipe nirkabel: tersedia untuk semua unit indoor)

Remote Control Berkabel Spesifikasi Tinggi (Komponen opsional)

CATATAN

Lihat Petunjuk Pengoperasian yang disertakan untuk Remote Control Berkabel Spesifikasi Tinggi.

(Tipe Berkabel: tersedia untuk semua unit indoor)

Remote Control Timer (Komponen opsional)

(Tipe Berkabel: tersedia untuk semua unit indoor)

CATATAN

Untuk informasi rinci, lihat Petunjuk Pengoperasian yang diferikan bersama Remote Control Timer opsional.

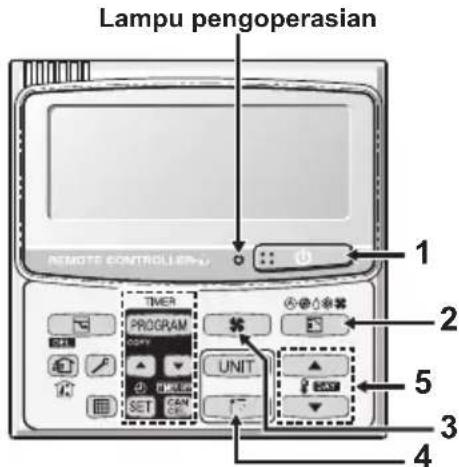

Nama dan Pengoperasian

1. Tombol (Mulai/Berhenti)

Menekan tambol ini akan memulai, dan menekannya kembali akan menghentikan unit.

Bila dimulai menyala

Bila berhenti mati

Lampu pengoperasian

Lampu akan hidup bila penyejuk udara dioperasikan.

Lampu ini akan berkedip bila terjadi kesalahan untuk perangkat pelinding diaktifkan.

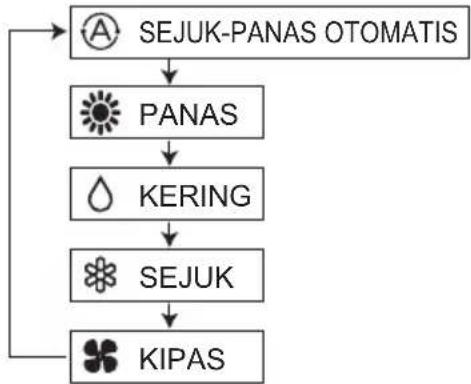

2. Tombol (Pilih mode)

Tekan tambol ini untuk memilih mode pengoperasian.

... Modeunjuk-panas otomatis akan mendeteksi perbedaan antara suhu yang ditetapkan pada remote control dan suhu ruang yang tersebutya.

Selenjutnya, secara otomatis memilih mode panas atau sejuk.

(Kontrol panas danunjuk otomatis untuk 2WAY dan system VRF mini dapat dilakukan bila semua unit indoor yang berada pada sirkuit pendingin yang sama dikontrol dalam率达到 kontrl grup.)

3. TomSol (Kecepatan kipas)

Mengubah kecepatan kapas.

CATATAN:

Bila tambol Pilih mode diatur ke KIPAS, makamode OTOMATIS tidak dapat dipilih.

4. Tombol (arah Ayun/ Udara)

Tekan tambol arah Ayun/Aliran udara untuk menjadi arah ayun oleh udara otomatis ke sutut tertentu. (Untuk informasi rinci, lihat bagian "Mengatur Arah Aliran Udara".)

5. Tombol pengaturan suhu

Mengubah pengaturan suhu.

Tekan tambol Pengaturan Suhu untuk mendapatkan pengaturan suhu yang diinginkan.

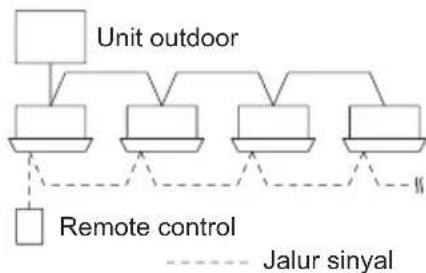

■ Kontrol Grup

Fungsi Kontrol grup sesuai untuk mencoperasikan menjadi penyejuk.udara dalamantu ruangan;)!.

• Hingga 8 unit yang dapat disambungkan.
• Semua unit indoor dioperasikan dalam mode yang sama, kecuali arah aliran udara.
  Gunakan sensor suhu pada unit indoor.

MENGATUR ARAH ALIRAN UDARA

Fungsi ini berbebā menurut unit indoor yang digunakan. Arah aliran udara tidak dapat diatur menc gunakan remote control untuk unit manapun yang tidak tercantum di bawah ini.
Tipe Y2, tipe K2.

• Jangan gunakan tangan untuk menggerakkan sirip (sirip aliran udara vertical) yang dikontrol bagiakan remote control.
• Bila penyejuk udara dinonaktifkan, sirip akan bergerak secara otomatis ke arah penutupan.
• Sirip (sirip aliran udara vertical) bergerak ke posisi atas bila menjalankan pengoperasian siaga untuk pemanasan. Pengoperasian ayun dilakukan setelah pengoperasian siaga untuk pemanasan difalankan, namun ayun tetap ditunjukkan pada remote control meskipun bahwa pengoperasian siaga untuk pemanasan berlangsung.

Menentukan arah aliran udara

Arah aliran udara berubah setiap kali tambol FLAP ditekanThat pengoperasian berlangsung.

Untuk,Thekaplan pengoperasian ayun

Tekan tambol FLAP untuk menjadi sirip (sirip aliran udara vertikal) ke posisi bawah, lalu tekan kembali tambol FLAP tersebut. Tindakan ini akan menampilkan dan aliran udara berayun ke atas dan bawah secara otomatis.

Pemanasan Pendinginan dan pengerangan	Pengoperasian kipas Semua		pengoperasian
Atur sirip (sirip aliran udara vertikal) ke posisi bawah. Jika sirip diatur ke posisi atas, udara hangat masyarakat tidak akan mencapai lantai. Pengaturan awal	Sirip (sirip aliran udara vertikal) dapat diatur ke sudah kepada tiga posisi yang tersedia. Pengaturan awal	Pengaturan awal	Pengoperasian Selanjutnya

Untuk menghentikan pengoperasian ayun

Tekan kembali tambol FLAPaat pengoperasian ayun sirip berlangsung untuk mengentikan sirip pada posisi yang diinginkan. Setelah itu, aliran udara dapat diatur dari posisi atas dengan menekan kembali tambol FLAP.

Indikator saat pengoperasian ayun dihentikan

Kapas dan pemanasan	Pendinginan dan pengerangan

Saat pengoperasian pendinginan awhile pengeringan berlangsung, sirip tidak akan berhenti pada posisi bawah. Meskipun berhenti di posisi bawah saat pengoperasian ayun berlangsung, sirip tidak akan berhenti sebelum bergerak ke posisi ketiga dari atas.

MENGATUR ARAH ALIRAN UDARA (LANJUTAN)

Kaset 4 Arah (Y2)

Penyejuk ruangan tipe Y2 dilengkapi sirip otomatis.

Anda dapat mengatur arah aliran udara ke sudut tertentu atau ke mode penyapuan menc gunakan remote control.

PERHATIAN

Jangan gerakkan sirip dengan tangan.

Tipe pemasangan di dinding (K2)

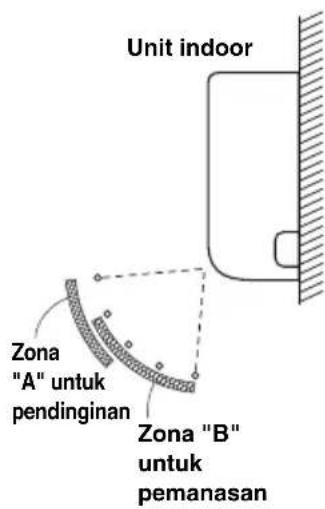

Arah vertical (otomatis)

Pastikan remote control telah diaktifkan. Tekan tambol FLAP untuk mulai menggerakkan sirip ke atas dan bawah. Jika Anda ingin mengentikan gerakan sirip dan mengarahkan udara ke arah yang diinginkan, sekapan kembali tambol FLAP. Dalam mode pendinginan, jangan arahkan sirip ke bawah dan keluar dari zona pendinginan "A" karena dapat kondensasi dapat menetes ke lantai. Zona "A" adalah posisi sirip yang disarankan untuk pendinginan.

Bila pengoperasian terus berjalan pada pengaturan arah aliran udara yang ditetapkan selema situ gam, arah aliran udara akan secara otomatis dikontrol dan posisi sirip diubah. Arah aliran udara mungkin berbeda dengan yang ditampilkan pada remote control.

PERHATIAN

Jangan gerakkan sirip dengan tangan.

Arah horizontal (manual)

Arah aliran udara horizontal dapat diatur secara manual dengan;menggerakkan baling-baling vertical ke kiri atau kanan.

MENGATUR ARAH ALIRAN UDARA UNTUK BEBERAPA UNIT INDOOR MENGGUNAKAN SATU REMOTE CONTROL (BERKABEL)

Tombol () Srip Otomatis

• Jika/beberapa unit indoor tersambung ke remote control, arah aliran udara dapat diatur untuk setiap unit indoor dengan memilih unit indoor terkait (lihat pengoperasian di bawah ini).
• Untuk mengatur aliran udara pada setiap unit, tekan tambol UNIT. Tampilan menunjukkan nomor unit indoor dalam kontrol grup. Tetapkan arah aliran udara untuk unit indoor yang ditampikan di layar.
• Setiap kali UNIT ditekan, indicator akan beralih seksuai dengan urutan di bawah ini.
• Bilaayarhidatenmampikanapapun,Andadapat membratpengaturanuketuksemuaunit indoordalamatupengoperasian.
• Nomor unit ditampilkanagogue Nomor Unit Outdoor-Nomor Unit Indoor. Hal tersebut tergantung pada jumlah unit dalam kontrol grup.

Satu unit outdoor dan delapan unit indoor

Dua unit outdoor dan empat unit indoor

KETERANGAN KHUSUS

Pengoperasian "DRY" (PENGERINGAN)
Cara kerja	· Setelah suhu ruang mencapai tingkat yang ditetapkan, unit akan mengulangi siklus pengaksi f dan penonaktif dan penonaktif dan oleh otomatis. · Agar suhu ruangan tidak kembali lembab, kiras ini indoor juga dinonaktifkan bila unit berhenti beroperasi. · Kecepatan kiras diatur ke "LO." (RENDAH) secara otomatis dan tidak dapat disesuaikan. · Pengoperasian "DRY" tidak masyarakat dilakuan jika suhu luar ruangan adalah 15°C oleh lebih rendah.
Pengoperasian Pemanasan
Performa pemanasan	· Karena peralatan ini memanaskan ruangan dengan memanjaatkan panas dari udara luar ruangan (sistem pompa panas), efisiensi pemanasan akan berkurang bila suhu luar ruangan sarat rendah. Jika panas yang dipereleh dengan pompa panas ini tidak mencukupi, gunakan peralatan pemanas lain yang kompatibel dengan unit ini.
Penghilangan bunga es	· Bila suhu luar ruangan rendah, air yang memebu kepada untuk dibentuk pada kumparan penukar panas di unit outdoor, seesingga mengurangi performa pemanasan. Bila hal ini terjadi, sistem penghilangan bunga es dengan kontrol mikrokomputer akan beroperasi. Di saat yang sama, kiras ini pada unit indoor akan berhenti (atau berjalan dengan kecepatan sarat rendah dalam kondisi tertentu) dan indicator "STANDBY" ditampikan di layar tingga penghilangan bunga es sebelum. Selanjutnya, pengoperasian pemanasan akan diaktifkan ulang setelah menjadi memit. (Interval ini akan sedikit berbeda menurut siha luar ruangan dan cara terbentuknya pembekuan tersebut.)
(standby) di layar	· Selama menjadi memit setelah pengoperasian pemanasan dimulai, kiras ini dibenit untuk dibungsi (atau berjalan dengan kecepatan sarat rendah dalam kondisi tertentu) tinggga kumparan penukar panas di unit indoor mencapai kepada pemanasan yang memadai. Hal ini terjadi karena systemd pencegahan program pendinginan sedang beroperasi. Selamaperiode ini, indicator "standby) tetap ditampikan. · " "(standby) tetap ditampikan untuk pengilangan bunga es berlangsung untuk kompresor dimatikan (atau bila unit berjalan dengan kecepatan sarat rendah) oleh thermostat sewaku system berada dalam mode pemanasan. · Saat penghilangan bunga es sebelum dan kompressor dihidupkan kembali, " "(standby) akan ditonaktifkan secara otomatis dan pengoperasian pemanasan dilanjutan kembali.
CATATAN	Bila daya terputus saat unit sedang beroperasi
	Jika catu daya untuk unit ini terputus sementara waktu, unit akan secara otomatis melanjutkan pengoperasian kembali (setelah daya dikembilan) menggunakan pengaturan yang samaseperti sebelum daya terputus.

PEMELIHARAAN DAN PEMBERSIHAN
PERINGATAN	1. Jangan tuang air ke unit indoor untuk membersihkannya. 2. Hal ini akan merusak komponen internal dan mencebabkan sengatan listrik. Bersihkan sisi dalam keluaran dan aliran masuk udara pada unit indoor dengan sikat pemembersihvakum, oleh seka meng gunakan kain bersih dan lembut.
PERHATIAN	1. Jangan gunakan larutan kepada bahan kimia yang keras untuk membersihkan unit indoor. Jangan seka komponen plastik meng gunakan air yang sarngat panas. 2. Sebagian sirip dan tepi logam sarngat tajam sehingga dapat mencebabkan cedera jika ditangani dengan cara yang sudah; saat membersihkan komponen tersebut, lakukan dengan sarngat hati-hati. 3. Kumparan internal dan komponen lainnya pada unit outdoor harus dibersihkan secara berkala. Hubungi pusat servis kepada dealer Anda.
Sisi dalam keluaran dan aliran masuk udara (Unit indoor)	Jika bagian ini bernoda, gunakan kain bersih yang dilembabkan dengan air. Jangan tuang air ke unit indoor untuk membersihkannya. Saat membersihkan sisi dalam keluaran udara, lakuan dengan hati-hatiagar tidak menggeser baling-baling keluar dari tempatnya.

PERHATIAN

• Matikan daya sebelum membersihkan.
• Jangan sentuh komponen sirip aluminium yang tajam karena dapat mengakibatkan cedula.

PETUNJUK PEMBERSIHAN

• Jangan gunakan benzana, thinner, ata bubuk gosok.
• Gunakananya sabun ( pH7) ),atau deterjen rumah tangga yang netral.
• Jangan gunakan air bersuhu lebih dari 40^ .

PETUNJUK

• Bersihkan penyaring secara rutin untuk performa terbaik dan mengurangi penggunaan daya.
  Hubungi dealer setempat untuk pemeriksan bergala.

SIRIP ALUMINIUM

PANEL DEPAN

Lepas Panel Depan

Angkat dan tarik untuk melepas panel depan.
- Cuci secara perlahan dan keringkan.

Tutup Panel Dpan

• Tekan kedua ugung panel depan ke bawah untuk menutupnya dengan aman.

PENYARINGUDARA

• Pembersihan penyaring udara harus dilakukan setupa dua minggu.
• Cuci/bilas penyaring secara perlahan dengan air untuk menghindari kerusakan pada permukaan penyaring.
• Keringkan penyaring secara menyeluruh di tempat teduh dan jauh dari api atopahaya matahari langsung.
  Ganti penyaring yang rusak.

UNIT INDOOR

Seka unit secara perlahanAPEKAPAN KAIN lembut dan kering.

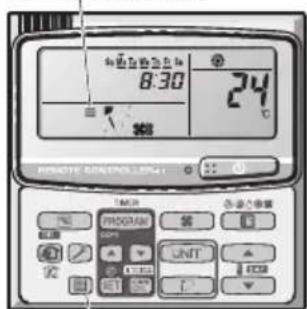

Pemeliharaan Penyaring Udara

Sebaiknya bersihkan penyaring udara bila (Penyaring) muncul di layar. Bersihkan penyaring secara rutin untuk performa terbaik di area berdebu ata tempat berminyak,apanup status penyaring.

Pascapembersihan

1. Setelah penyaring udara dibersihkan, pasang kembali ke posisinya semula. Pastikan untuk memasangnya kembali dengan urutan sebaliknya.
2. Tekan tambol Atur ulang penyaring. Indikator (Penyaring) di layer menghilang.

Indikator penyaring
Tombol Atur ulang penyaring

MENGATASI MASALAH

Jika penyejuk ruangan tidak berfungsi dengan baik, periksa dulu menjadi hal sebelum mencirim Produk untuk diservis. Jika tetap tidak berfungsi dengan baik, hubungi dealer kepada pusat servis.

UNIT INDOOR

Gejala Penyebab
Suara Suara	seperti air mengir selama oleh dioperasikan.	Suara cairan pendingin mengir di bagian dalam unitSuara air buangan melalui pipa pembuangan
	Suara berderik selama oleh setelah pengoperasian.	Suara berderik akibat perubahan suhu komponen
Bau Udara buangan tercium selamapengoperasian.		Komponen bau dalam ruangan, bau rokok, dan bau kosmetikterakumulasi di penyejuk ruangan dan udaranya keluar.Bagian dalam unit berdebu. Hubungi dealer.
Embun Embun akan terakumulasi di sekitarudara yang keluar selamapengoperasian.		Kelembaban indoor menjadi首选unjek oleh angin dingin dan terakumulasi dengan embun.
Kabut Kabut akan timbul selamapengoperasian dalam modependinginan.(Tempat dengan uap minyak dalamjumlah tersebut, misalnya restoran.)		Produk harus dibersihkan karena bagian dalam unit (penukar panas)kotor. Hubungi dealer karena perbaikan teknis harus dilakukan.Selama operasi penghilangan bunga es
Kipas berputar sebentar meskipun pengoperasianlehathihentikan.		Perputaran kipas melancarkan pengoperasian.Kipas terkadang berputar karena penukar panas kering sesuaipengaturan.
Arah orang berubah kepada pengoperasian.Pengaturan orang untuk tidak dapat ditetapkan.Arah orang tidak dapat diubah.		Bila suhu udara yang keluar rendah kepada selama operasipenghilangan bunga es, aliran udara horizontal akan ditetapkansepara otomatis.Posisi sirip terkadang diatur secara terpisah.
Bila orang berubah, sirip beroperasi kepadaaksi dan berhenti di posisi yang ditetapkan.		Bila orang berubah, sirip beroperasi setelah mencari posisi standar.
Debu Debu yang terkumpul di bagian dalam unit indoor keluar.
Pada pengoperasian awal berkecepatan tinggi,kipas terkadang berputar lebih cepat (selama 3hingga 30 menit) dari pengaturan kecepatan.		Ini adalah untuk pemeriksaan pengoperasian untuk memastikanperputaran motor kipas berada dalam rentang penggunaan.

UNIT OUTDOOR

Gejala Penyebab
Tidak beroperasi	Bila daya dihidupkan dengan cepat. PergOPERASIA tidak berjalan selama kurang oleh 3 menit pertama karena perilindungan arus kompresor dihidupkan.
	Bila pengOPERASIAN dihentikan dan segera dilanjutkan.
Suara Suara	sering terdengar dalam mode pemanasan.	Selama operasi penghilangan bunga es
Uap Uap sering timbul dalam mode pemanasan.
Bila dimatikan meng gunakan remote control, kipas unit outdoor terkadang beroperasi sebagai pesentar meskipun kompresor outdoor telah dimatikan.		Perputaran kipas melancarkan pengoperasian.

PERIKSA SEBELUM PRODUK DISERVIS

Gejala Penyebab	Solusi
Penyejuk ruangan tidak berjalan sama sekali meskipun daya telah dihidupkan.	Listrik pada untuk setelah listrik pada Tembol pengoperasian diatur ke tidak aktif.	Ekan kombali tambol pengoperasian ON/OFF (AKTIF/TIDAK AKTIF) di unit remote control.
		Hidupkan daya jika pemutus dimatikan. Jika pemutus terjatuh, hubungi dealer dan jangan hidupkan.
	Sekring meledak. Jika meledak, hubungi	dealer.
Performa pendinginan kepada pemanasan buruk	Celah aliran masuk untuk keluaran unit indoor dan outdoor tersumbat debu kepada benda asing.	Bersihkan debu untuk buang benda asing.
	Kecepatan orang diatur ke "Low" (Rendah).	Ubah menjadi "High" (Tinggi) oleh "Strong" (Kuat).
	Pengaturan suhu tidak sesuai Lihan "TIPS" HEMAT ENERGI".
	Ruangan terkena sinar matahari langsung dalam mode pendinginan.
	Pintu dan/atau jendela terbuka.
	Penyaring udara tersumbat. Lihan "PEME" LIHARAAN DAN PEMBERSIHAN".
	Terlaluanyak sumber panas di ruangan dalam mode pendinginan.	Gunakan sumber panas minimum dalam jangka waktu singkat.
	Terlaluanyak orang di ruangan dalam mode pendinginan.	Turunkan pengaturan希望大家 untuk "High" (Tinggi) oleh "Strong" (Kuat).

Jika penyejuk ruangan tetap tidak berfungsi dengan baik meskipun hal yang dijelaskan di atas telah diperiksa, hentikan pengoperasian dan matikan daya. Selanjutnya, hubungi dealer dan berikan nomor seri serta laporkan gejalanya. Jangan perbaiki sendiri penyejuk ruangan karena sangat berbahaya bagi Anda. Laporkan juga jika tanda peringatan dan huruf E, F, H, L, P yang disertai angka ditampikan di LCD unit remote control.

TIPS HEMAT ENERGI

Larangan

• Jangan halangi aliran masuk dan keluaran udara pada unit. Jika terhalang, unit tidak akan berfungsi dengan baik dan dapat rusak.
  Jangan biarkan sinar matahari langsung masuk ke ruangan. Gunakan pelinding matahari, tirai, ata gorden. Jika dinding dan langit-lanit ruangan panas terkena sinar matahari, diperlukan waktu lebih lama tingga ruangan terasa sekuk.

Anjuran

Jaga selalu kebersihan penyaring udara. (Lihat "PEMELIHARAAN DAN PEMBERSIHAN".) Penyaring yang tersumbat akan mengganggu performa unit.
- Agar kesejukan udara terjaga, tutup jendela, pintu, danelah lainnya.

CATATAN

Jika aliran daya unit terputus untuk sementara waktu, unit akan secara otomatis melanjutkan pengoperasian setelah listrik mencembali meng gunakan pengaturan yang sama tersebut sebelum listrik padam.

SPECIFICATIONS
