HASZNÁLATI ÚTMUTATÓ 56H820 Graphite

FIGYELEM: Olvassa el figyelmesen ezt a használati utasítást. Vegye figyelembe a biztonsági és használati követelményeket, a figyelmeztetéseket és a korlátozásokat. A terméket használja rendeltetésének megfelelően. Örizze meg a használati utasítást későbbi felhasználásra.

BEVEZETÉS

Az automatikus hegesztőpajzs megalkotásában többek között színképszűrési technológia, optoelektronikus érzékelők és napelemes energiaellátás került felhasználásra Az automatikus hegesztőpajzs szerepe a szemek és az arc védelme az ívhegesztés keltette káros sugárzás, fény ellen.

BIZTONSÁGI SZABÁLYOK

A hegesztés megkezdése előtt:

1. Használatba vétel előtt figyelmesen olvassa el a használati utasítást, és győződjön meg arról, hogy annak tartalmát teljes egészében megértette.
2. A hegesztőpajzs első használata előtt vegye le az automatikusan sötétedő szűrő mindkét oldalán elhelyezett védőüvegről a védőfóliát.
3. Ellenőrizze, hogy a hegesztőpajzs minden eleme megfelelően van-e felszerelve, és hogy működnek-e.
4. Igazítsa a pajzsot rögzítő szalagokat saját fejméretéhez.

Hegesztés közben:

1. Az automatikusan sötétedő hegesztőpajzs nem alkalmas lézeres és gázos (acetilén – oxigén) hegesztéshez való felhasználásra.
2. Soha ne tegye a pajzsot és az automatikusan sötétedő szűrőt forró felületre.
3. Tilos a szürön és a hegesztőpajzson bármiféle, a használati utasításban nem meghatározott átalakítást végezni. A meg nem engedett átalakítás, az alegységek cseréje a jótállás elvesztését vonhatja maga után, valamint a hegesztőpajzs használóját is komoly sérülések és látáskárosodások veszélyének teheti ki.
4. Ha a hegesztőpajzs nem sötétedik el automatikusan az ívfény megjelenésekor azonnal, rögtön be kell fejezni a munkát, a hegesztőpajzsoet pedig át kell adni javításra a szerviznek.
5. A munka megkezdése előtt minden esetben ellenőrizze, hogy a hegesztőpajzsra fel van-e szerelve a külső védőüveg. A védőüvegnek helyén kell lennie, hogy a sérülések ellen védelmet biztosítson a szűrőnek.
6. Minden eseten cserélje ki a külső védöüveget, ha repedt, karcolt vagy sérült.
7. Védje a pajzsot és elemeit az oldószerek hatásai ellen, tisztításához használjon puha, nedves rongyot.
8. Védje a hegesztőpajzsot víz és nedvesség ellen.
9. Az üzemi környezeti hőmérséklet maradjon meg a -5 °C ÷ +55 °C határok között.
10. A szűrő felületét rendszeresen tisztítsa meg mosószerek használata nélkül. Az érzékelőket és a napelemeket tisztán kell tartani, gondoskodni kell arról, hogy ne legyenek letakarva. Tisztítsa őket szálmentes tisztító-kendővel.
11. A pajzs nem nyújt védelmet a nagysebességű repülő elemek ellen.
12. A pajzs nem nyújt védelmet sem a maró hatású, sem a robbanásra hajlamos anyagok ellen.

FIGYELEM! Tilos a hegesztőpajzs használata csiszolási munkákhoz.

PIKTOGRAMOK ÉS JELÖLÉSEK:

A terméken az alábbi jelölések találhatók:

ADF DX-300F 4/11 1/2/2/3 EN 379 0196CE DB B EN 175

ahol:

ADF DX-300F – a gyártó megjelölése,

4 – a legvilágosabb állapot jelölése,

11 – a legsötétebb állapot jelölése,

1 - optikai osztály,

2 – fényszórási osztály,
2 – fényáteresztési tényező eltérési osztály,
3 – fényáteresztési tényező szögfüggőségi osztály,

EN 379 – a termék megfelel az EN 379 szabvány követelményeinek,

- olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat,

0196 – a notifikált szervezet bejegyzési száma,

CE – megvizsgálták a termék megfelelőségét, teljesíti az Európai Unióban érvényes követelményeket,

B – közepes becsapódási energia, a pajzs ellenálló képessége a sérülések ellen,

EN 175 – a termék megfelel az EN 175 szabvány követelményeinek.

MÜSZAKI JELLEMZÖK

Típus 56H820
Védőüveg méret [mm]	90 x 35
Panel méret [mm]	110 x 90 x 9
Világossági fokozat	DIN 4
Sötétségi fokozat	DIN11
Sötétédési idő [mp]	1/15000
Világosodási idő [mp]	0,25-0,45, automatikusan
Sötétségi fokozat szabályzás	-
Érzékenység szabályozás	automatikusan
Sötétségi fokozat szabályzás	automatikusan
ÁRAMELLÁTÁS	napelem
UV/IR védelem	DIN 16
Ívfény érzékelő	2
Min. TIG áramerősség [A]	≥ 35
Csiszoláshoz	NEM
Üzemi hőmérséklet-tartomány [°C]	-5 ÷ +55
Tömeg [g]	480
Munkatípusok	MMA, MIG, MAG/CO2,TIG, plazmavágás

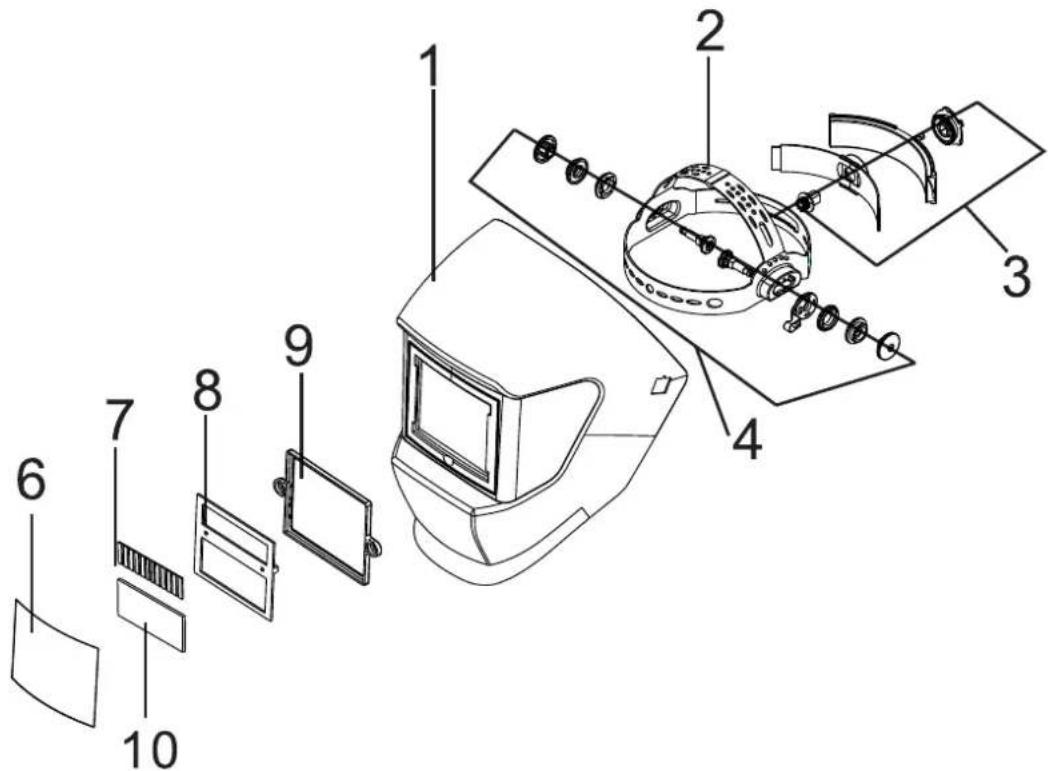

1. Pajzstest
2. Fejrész
3. Fejrész illesztő forgatógomb
4. Fejrész dölésszög állító forgatógomb
5. Védőüveg
6. Napelem
7. Rögzítőkeret
8. Leszorító keret
9. UV/IR szürő

1. Folyadékkristályos kijelzőpanel
2. Ívfény érzékelő
3. Napelem
4. UV/IR szürő

ALKALMAZÁSA

Az automatikus hegesztőpajzs olyan hegesztő szűrővel van felszerelve, amely lehetővé teszi a sötétségi fokozat automatikus beállítását. A szűrő a hegesztés megkezdése előtt átlátszó, így a hegesztő tisztán láthatja a munkaterületet. Az elektromos ívfény létrejöttének pillanatában bekövetkezik a szűrő automatikus elsötétedése, az ív kihunytával pedig eredeti állapota áll vissza. A pajzs levétele vagy felhajtása nélkül is gyakorlatilag egész idő alatt látható a hegesztett munkadarab. Az automatikus hegesztőpajzs védelmet biztosít az UV/IR (ultraibolya/infravörös) sugárzás ellen egészen DIN 16 fokozatig. A pajzs áramellátásáról napelem gondoskodik. A pajzs öregedésnek ellenálló poliamidból (PA) készül.

A pajzs fejre igazítása

Az automatikus hegesztőpajzs az egyedi felhasználói igényeknek megfelelő, a megfelelő látószöget és a kényelmet biztosító beállítást lehetővé tevő fejrésszel van felszerelve.

A szűrő védőüvegének cseréje

A külső védőüveget cseréhez fel kell feszíteni, és ki kell venni az üveget rögzítő fülecsek közül. A belső védőüveg esetében ki kell csavarni a keretet rögzítő két csavart, majd fel kell feszíteni, és ki kell venni az üveget rögzítő fülecsek közül. A sérült védőüveg helyére újat kell behelyezni.

TÁROLÁSI ÉS KARBANTARTÁSI ÚTMUTATÓ

Közvetlen napsugárzástól védett, szobahőmérsékletű, 90rel%-nál alacsonyabb légnedvességű helyen tárolandó. Maró hatású anyagoktól, oldószerektől és oldószergőzöktől mentes helyen tárolandó.

CSOMAGOLÁS

A termék kartondobozba csomagolt.

0196 sz. notifikált intézmény

1. sz. táblázat – Az ívhegesztés során ajánlott védelmi fokozatok

Technológia	ÁramerősségA
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Bevontel-ektródás	8						9		10		11		12			13			14
MAG	8							9	10		11			12				13			14
TIG	8				9			10		11			12			13
MIG – nehézfémekhez	e						9		10		11			12			13		14
MIG– könnyüfém-ötvözetekhez	10										11		12			13		14
Szénívesfaragás	10										11	12		13			14		15
Plazmasugaras vágás	9								10	11	12			13
Mikro-plazmáshegesztés	4	5	6		7	8		9	10		11		12
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Figyelem: a „nehézfém” kifejezés az acélét, az acélötvözeteket, a rezet, a rézötvözeteket, stb. takarja
