MANUAL DE UTILIZARE 56H820 Graphite

ATENTIE: Citiți cu atenție instrucțiunile de mai jos. Fiți atenți la cerințele de siguranță și de funcționare, de avertismente și limitări. Utilizați acest produs în scopul prevăzut. Păstrați această instrucțiune pentru o utilizare viitoare.

INTRODUCERE

Casca automată de sudură este un produs care folosește tehnologia de filtrare spectrală, detectoare optoelectronice, energie solară. Casca automată este concepută pentru a proteja ochii împotriva radiații ce apar în timpul sudării cu arcul electric și, totodată, împotriva radiațiilor optice dăunătoare.

REGULI DE SIGURANTĂ

Înainte de sudare:

1. Înainte de utilizare, citiți cu atenție manualul de utilizare și asigurați-vă că ați înțeles pe deplin conținutul său.
2. La prima utilizare a căștii, scoateți folia protectoare de pe ecranul de protecție plasată pe ambele părți ale filtrului auto-întunecării.
3. Verificați dacă toate componentele sunt montate corespunzător și dacă funcționează corect.
4. Reglați curelele de fixare a măștii conform dimensiunii capului vostru.

În timpul sudurii:

1. Casca de sudură cu filtru auto-opacizant nu este potrivită pentru sudarea cu laser și sudarea cu gaz (sudare oxi-acetilenă).
2. Nu asezați niciodată masca sau filtrul auto-opacizant pe suprafețe fierbinti.
3. Nu modificați filtrul sau masca într-un alt mod decât cel descris în manualul de instrucțiuni. Modificările ne-autorizate și schimbarea pieselor pot duce la pierderea garanției, și, de asemenea, să vă expuneți la pericole grave de vătămare corporală sau de deteriorare a ochiului.
4. În cazul în care masca nu se întunecă automat imediat după apariția arcului, trebuie să opriți imediat activitatea de lucru, iar masca să o dati la un service.
5. Înainte de fiecare utilizare, verificați dacă masca are montată geamul exterior de protecție. Geamul de protectie trebuie să fie instalat pentru a proteja filtrul de daune.
6. Înlocuiește periodic capacul de protecție exterior, dacă este crăpat sau deteriorat.
7. Protejați masca și componentele sale împotriva solventilor de curățare, folosiți o cârpă moale umedă în momentul curățării.
8. Protejati masca împotriva apei și umidității.
9. Temperatura de operare ar trebui să fie între intervalul de: -5^ ÷ +55^ .
10. Curățați în mod regulat suprafața filtrului fără utilizarea detergenților. Senzorii și celule solare trebuie să fie păstrate curate și să aveți grijă să nu fie acoperite. Curățați-le cu o cârpă fără scame.
11. Masca nu oferă protectie împotriva loviturilor grele.
12. Masca nu oferă protectie împotriva substanțelor corozive sau explozive.

ATENTIE! Folosirea măștii în timpul activităților de polizare este interzisă.

PICTOGRAME ŞI SIMBOLURI:

Produsul poartă următoarele marcaje:

ADF DX-300F 4/11 1/2/2/3 EN 379 0196CE DB B EN 175

în care:

ADF DX-300F – denumirea producătorului,

4 – numărul stării de luminozitate,

11 – numărul stării de întunecare,

1 – clasa optică,

2 – clasa de dispersie a luminii,
2 – clasa de variatie a transmisiei luminii,
3 – clasa în funcție de factorul de transmisie a luminii din unghi,

EN 379 – produsul îndeplinește cerințele conform normei EN 379,

– citiți manualul de instrucții, respectați avertizările și condițiile de siguranță conținute

de acesta

0196 – numărul unității notificate,

CE – produsul a fost evaluat în conformitate și îndeplinește standardele Uniunii Europene,

B – energia medie de impact, rezistență la deteriorarea mecanică a măștii,

EN 175 – produsul îndeplinește normele EN 175.

SPECIFICAȚII TEHNICE

Model 56H820
Dimensiunea geamului (mm) 90x35
Dimensiunea panoului (mm) 110x90x9
Gradul de luminozitate	DIN 4
Gradul de umbrire	DIN11
Rapiditatea de umbrire(s)	1/15000
Rapiditatea de luminozitate(s)	0,25-0,45 automat
Reglarea umbririi	-
Reglarea sensibilității	automat
Rapiditatea de umbrire	automat
ALIMENTARE	Fotocelule
Protecție UV/IR	DIN 16
Senzor arc 2
Min. energie TIG (A)	≥35
Pentru șlefuire	NU
Temperatura de lucru (°C)	-5÷+55
Masa (g)	480
Tip activitate	MMA, MIG, MAG/CO2,TIG, tăiere cu plasma

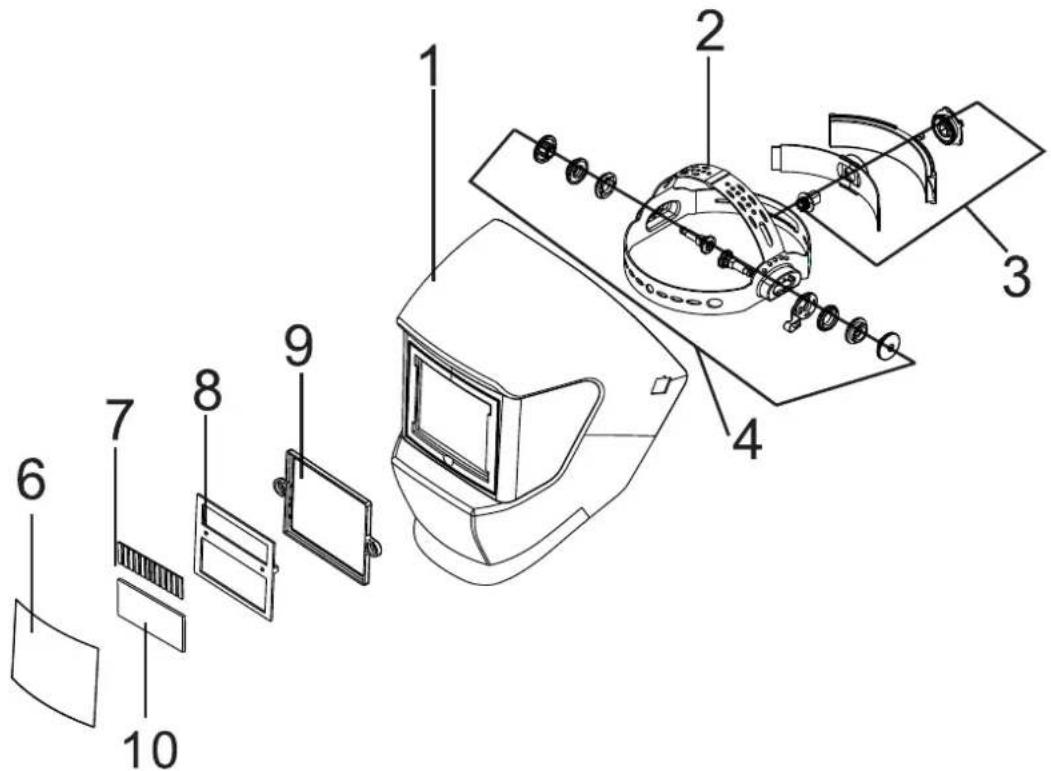

1. Corpul măștii
2. Bentiță de fixare reglabilă
3. Buton de reglare a bentiței pe cap
4. Buton de reglare a bentiței pe cap
5. Ecran de protectie
6. Fotocelulă
7. Ramă de fixare
8. Ramă de prindere
9. Filtru UV/IR

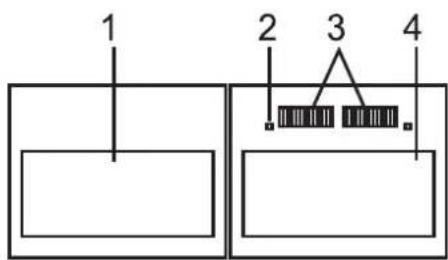

1. Panou LCD
2. Senzor arc
3. Fotocelulă
4. Filtru UV/IR

MOD DE FOLOSIRE

Masca automată de sudare este echipată cu un filtru care permite schimbarea automată a gradului de umbrire. Inainte de sudare filtru este transparent, astfel încât sudorul este capabil de a urmări îndeaproape zona de lucru. În momentul apariției arcului electric, se întunecă automat, iar stingerea arcului determină ca filtru să revină la starea anterioară. Fără a scoate masca de sudură, obiectul este vizibil aproape tot timpul. Masca automată oferă protecție împotriva UV/IR (ultraviolete /infraroșu) conform DIN 16. Masca este alimentată de fotocelulă. De asemenea, este fabricată din poliamidă rezistentă la uzură (PA).

Montarea măștii.

Masca automată de sudură este echipată cu o centură, care permite reglarea acesteia conform nevoilor individuale ale utilizatorului, asigurând un unghi de observare corect și comod.

Înlocuirea protectiei filtrului.

Înlocuirea protectiei exterioare se bazează pe extragerea acesteia din suporturile de montare. În cazul protectiei interioare, deşurubați cele două şuruburi care fixează cadrul, pe urmă trageți și scoateți protecția din suporturile de montare. După îndepărtarea protecției deteriorate, trebuie să fie pus în locul ei o nouă protecție.

CONDIȚII DE DEPOZITARE ȘI ÎNTRETINERE

Păstrați într-un loc fără lumină directă a soarelui, la temperatura camerei și la o umiditate relativă nu mai mare de 90%. Încăperea trebuie să fie situată departe de substanțe caustice, solventi sau vapori de solventi.

AMBALARE:

Produsul este ambalat într-o cutie de carton.

Unitate notificată nr 0196

Tabel 1 – Grade recomandate de protectie utilizate în sudarea cu arcul electric

Proces	Intensitate curentA
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Electrozi otulone	8						9		10		11		12			13			14
MAG	8							9	10		11			12				13			14
TIG	8				9			10		11			12			13
MIG metale grele	e						9		10		11			12			13		14
MIG pentru aliaje ușoare	10										11		12		13			14
Electro-dâltuire	10										11	12		13		14			15
Tăiere cu jet plasmat	9								10	11	12			13
Sudare microplasmat	4	5	6		7	8		9	10		11		12
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Notă: Termenul "metale grele" este utilizat pentru oțel, oțel aliat, cupru, aliaje de cupru și TD
