INSTRUKCJA OBSŁUGI 56H820 Graphite

UWAGA: Przeczytaj uważnie poniższą instrukcję. Zwróć uwagę na wymagania bezpieczeństwa i obsługi, ostrzeżenia i ograniczenia. Używaj tego produktu zgodnie z jego przeznaczeniem. Zachowaj instrukcję do wykorzystania w przyszłości.

WPROWADZENIE

Automatyczna przyłbica spawalnicza jest produktem w którym wykorzystano technologię filtrowania widmowego, detektory optoelektroniczne, zasilanie solarne. Automatyczna przyłbica przeznaczona jest do ochrony oczu, twarzy przed promieniowaniem występującym podczas spawania łukiem elektrycznym oraz przed szkodliwym promieniowaniem optycznym.

ZASADY BEZPIECZEŃSTWA

Przed rozpoczęciem spawania:

1. Przed użyciem dokładnie przeczytaj instrukcję obsługi i upewnij się, że w pełni zrozumiałeś jej treść.
2. Przy pierwszym użyciu przyłbicy, zdejmij folię ochronną z szybki ochronnej umieszczonej po obu stronach filtra samo-zaciemniającego.
3. Sprawdź czy wszystkie elementy przyłbicy są prawidłowo zamontowane oraz działają prawidłowo.
4. Dostosuj paski mocujące przyłbicę do rozmiaru swojej głowy.

W czasie spawania:

1. Automatyczne przyciemniana przyłbica spawalnicza nie nadaje się do spawania laserowego i spawania gazowego (spawanie acetylenowo-tlenowe).
2. Nigdy nie należy kłaść przyłbicy oraz filtra samo-zaciemniającego na gorącej powierzchni.
3. Nie należy modyfikować filtra ani przyłbicy w sposób inny niż zostało to opisane w instrukcji. Nieautoryzowane modyfikacje oraz wymiana podzespołów może doprowadzić do utraty gwarancji a także narazić użytkownika przyłbicy na poważne niebezpieczeństwo urazu ciała lub uszkodzenie wzroku.
4. Jeśli przyłbica nie zaciemni się automatycznie od razu po pojawieniu się łuku, należy natychmiast przerwać pracę, a przyłbice przekazać do serwisu.
5. Każdorazowo przed rozpoczęciem pracy sprawdź, czy przyłbica ma zamocowaną zewnętrzną szybkę ochronną. Szybka ochronna musi być zainstalowana aby chronić filtr przed uszkodzeniem.
6. Regularnie wymieniaj zewnętrzną osłone ochronną jeśli jest ona pęknięta, przytarta lub uszkodzona.
7. Chroń przyłbicę i jej elementy przed rozpuszczalnikami, do czyszczenia używaj miękkiej wilgotnej szmatki.
8. Chron przyłbice przed wodą i wilgocią.
9. Temperatura robocza powinna zawierać się zakresie: -5^ ÷ +55^ .
10. Powierzchnię filtra czyść regularnie bez użycia detergentów. Czujniki i ogniwa słoneczne należy utrzymywać w czystości i dbać aby nie były zasłonięte. Należy je czyścić przy pomocy bezwłóknistej ściereczki.
11. Przyłbica nie stanowi ochrony przed uderzeniami rozpędzonych przedmiotów.
12. Przyłbica nie stanowi ochrony przed substancjami żrącymi ani wybuchowymi.

UWAGA! Używanie przyłbicy podczas prac szlifierskich jest zabronione.

PIKTOGRAMY I OZNACZENIA:

Na produkcie znajdują się następujące oznaczenia:

ADF DX-300F 4/11 1/2/2/3 EN 379

0196CE DBB EN 175

gdzie:

ADF DX-300F – oznaczenie producenta,

4 – numer stanu jasnego,

11 – numer stanu najciemniejszego,

1 – klasa optyczna,

2 – klasa rozproszenia światła,

2 – klasa odchylenia współczynnika przepuszczenia światła,
3 – klasa zależności współczynnika przepuszczania światła od kąta,

EN 379 – wyrób spełnia wymagania normy EN 379,

- przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa

w niej zawartych,

0196 – numer jednostki notyfikowanej,

CE – wyrób został poddany ocenie zgodności i spełnia standardy obowiązujące na terenie

Unii Europejskiej,

B – średnia energia uderzenia, odporność przyłbicy na uszkodzenia mechaniczne,

EN 175 – wyrób spełnia wymagania normy EN 175.

SPECYFIKACJA TECHNICZNA

Model 56H820
Rozmiar szybki (mm) 90x35
Rozmiar panelu (mm)	110x90x9
Stopień jasności	DIN 4
Stopień zaciemnienia	DIN11
Szybkość zaciemnienia(s)	1/15000
Szybkość rozjaśnienia(s)	0,25-0,45 automatyczne
Regulacja zaciemnienia -
Regulacja czułości	automatyczne
Regulacja zaciemnienia	automatyczne
ZASILANIE	Fotoogniwo
Ochrona UV/IR	DIN 16
Czujnik łuku	2
Min. prąd TIG (A)	≥35
Do szlifowania	NIE
Temperatura pracy (°C)	-5÷+55
Waga(g)	480
Typ pracy	MMA, MIG, MAG/CO2,TIG, cięcie plazmowe

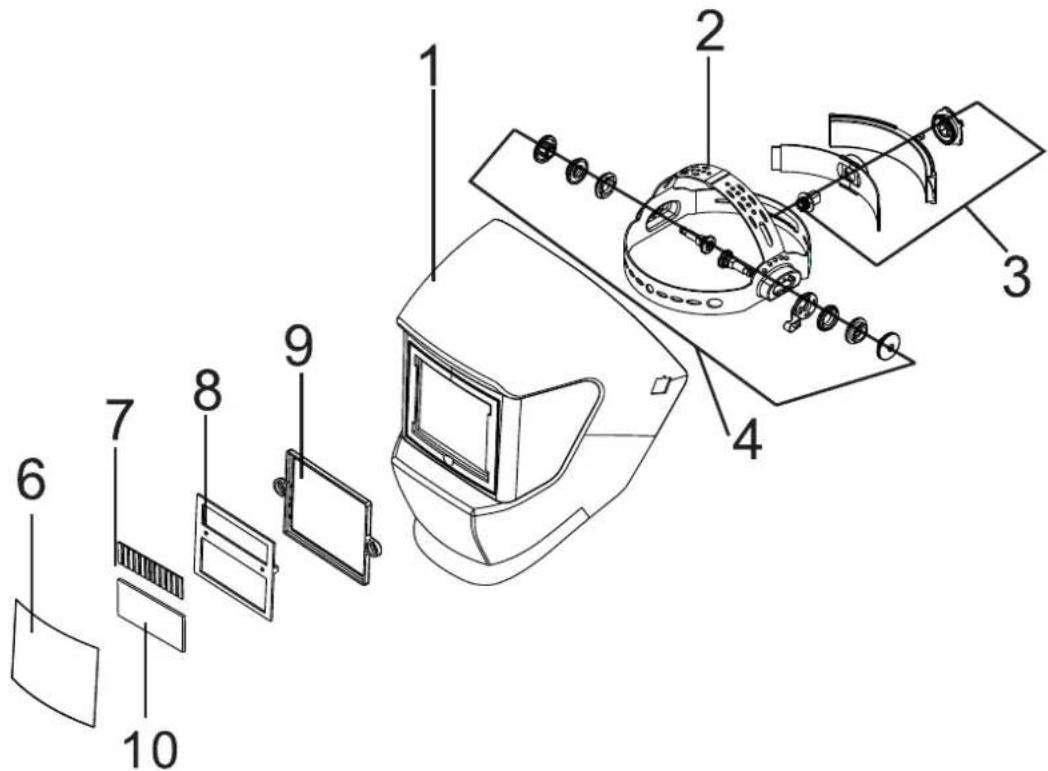

1. Korpus przyłbicy
2. Nagłowie
3. Pokrętło dopasowania nagłowia
4. Pokrętło dopasowania kąta nagłowia
5. Szybka ochrona
6. Fotoogniwo
7. Ramka mocująca
8. Ramka dociskowa
9. Filtr UV/ IR

1. Panel ciekłokrystaliczny
2. Czujnik łuku
3. Fotoogniwo
4. Filtr UV / IR

SPOSÓB UŻYTKOWANIA

Automatyczna przyłbica spawalnicza wyposażona jest w filtr spawalniczy umożliwiający automatyczną zmianę stopnia zaciemnienia. Filtr przed spawaniem jest przejrzysty, dzięki czemu spawacz ma możliwość dokładnej obserwacji obszaru roboczego. W momencie powstania łuku elektrycznego następuje jego automatyczne zaciemnienie a zgaszenie łuku powoduje, że filtr powraca do stanu poprzedniego. Bez zdejmowania lub uchylania przyłbicy spawany przedmiot jest widoczny praktycznie przez cały czas. Automatyczna przyłbica zapewnia ochronę przed promieniowaniem UV/IR (ultrafioletowe/podczerwone) aż do DIN 16. Przyłbica jest zasilana przez fotoogniwo. Ponadto została wykonana z odpornego na zużycie poliamidu (PA).

Dopasowanie przyłbicy.

Automatyczna przyłbica spawalnicza wyposażona jest nagłowie umożliwiające dopasowanie jej do indywidualnych potrzeb użytkownika, zapewniając właściwy kąt obserwacji i wygodę pracy.

Wymiana osłony filtra.

Wymiana zewnętrznej osłony polega na jej podważeniu a następnie wyciągnięcia jej z zaczepów mocujących. W przypadku wewnętrznej osłony należy odkręcić dwie śruby mocujące ramkę, a następnie należy podważzyć osłone i wyjąć z zaczepów mocujących. Po wyjęciu uszkodzonej osłony należy w jej miejsce umieścić nową osłone.

WARUNKI PRZECHOWYWANIA I KONSERWACJI

Przechowywać w miejscu bez bezpośredniego dostępu promieni słonecznych, w temperaturze pokojowej i wilgotności względnej otoczenia nie przekraczającej 90%. Pomieszczenie powinno znajdować się z dala od substancji żrących, rozpuszczalników lub oparów rozpuszczalników.

OPAKOWANIE:

Produkt zapakowany w opakowanie kartonowe.

Jednostka notyfikowana nr 0196

GRUPA TOPEX Sp. z o.o. Sp. K. Warszawa 02-285, ul. Pograniczna 2/4

Tabela 1.-Zalecane stopnie ochony stosowane przy spawaniu łukowym
