NÁVOD NA OBSLUHU 56H820 Graphite

POZOR: Pozorne si prečítajte tento návod. Venujte pozornosť požiadavkám týkajúcim sa bezpečnosti a obsluhy, upozorneniam a obmedzeniam. Produkt používajte v súlade s jeho určením. Návod uschovajte pre prípadné použitie v budúcnosti.

ÚVOD

Automatická zváracia prilba je produktom, v ktorom bola použitá technológia spektrálneho filtra, optoelektronické detektory a solárne napájanie. Automatická prilba je určená na ochranu očí a tváre pred žiarením, ktoré vzniká počas zvárania elektrickým oblúkom a pred škodlivým optickým žiarením.

BEZPEČNOSTNÉ POKYNY

1. Pred použitím si dôkladne prečítajte návod na obsluhu a uistite sa, že ste úplne pochopili jeho obsah.
2. Pri prvom použití prilby stiahnite ochrannú fóliu z ochranného skla, ktorá sa nachádza po oboch stranách samostmievacieho filtra.
3. Skontrolujte, či sú všetky súčasti prilby správne namontované a správne fungujú.
4. Remienky na upevnenie prilby prispôsobte rozmerom svojej hlavy.

Počas zvárania:

1. Zváračská prilba s automatickým zatemňovaním nie je vhodná na laserové zváranie a zváranie plameňom (kyslíkovo-acetylénové zváranie).
2. Prilbu alebo samostmievací filter v žiadnom prípade nekladte na horúci povrch.
3. Filter ani prilbu nie je dovolené modifikovať iným spôsobom, ako je uvedené v návode. Neautorizovaná modifikácia alebo výmena prevádzkových jednotiek môžu mať za následok stratu záruky a takisto môžu vystaviť používatela'na prilby nebezpečenstvu vážneho zranenia alebo poškodenia zraku.
4. Ak sa prilba nestmaví automaticky hned' po vytvorení oblúka, okamžite prerušte prácu a prilbu odovzdajte do servisu.
5. Vždy pred začatím práce skontrolujte, či má prilba namontované vonkajšie ochranné sklo. Ochranné sklo musí byť nainštalované, aby bol filter chránený pred poškodením.
6. Vonkajší ochranný kryt pravidelne vymieňajte, a tiež, v prípade, že je prasknutý, zodratý alebo poškodený.
7. Prilbu a jej časti chráňte pred rozpúšťadlami, na čistenie používajte mäkkú navlhčenú handričku.
8. Prilbu chráňte pred vodou a vlhkom.
9. Pracovná teplota by mala byt' v rozsahu teplôt: -5^ ÷ +55^ .
10. Povrch filtra čistite pravidelne a bez použitia čistiacich prostriedkov. Senzory a solárne články je potrebné udržiavať v čistote a dbať, aby neboli zakryté. Čistite ich handričkou z mikrovlákna.
11. Prilba nechráni pred nárazmi predmetov s vysokou rýchlostou.

POZOR! Použitie prilby počas práce s brúskou je zakázané.

1. Prilba nechráni pred žieravinami ani výbušnými látkami.

PIKTOGRAMY A OZNAČENIA:

Na výrobku sa nachádzajú nasledovné označenia:

ADF DX-300F 4/11 1/2/2/3 EN 379 0196CE DB B EN 175

kde:

11 – číslo najtmavšieho stavu,

1 - optická trieda,

2 – trieda rozptylu svetla,

2 – trieda odchýlky koeficientu prepúštania svetla,

3 – trieda závislosti koeficientu prepúštania svetla od uhla,

EN 379 – výrobok spĺňa požiadavky normy EN 379,

ktoré sa v ňom nachádzajú,

0196 – číslo notifikovanej jednotky,

CE – výrobok bol podrobený hodnoteniu zhody a splňa štandardy platné na území Európskej únie,

EN 175 – výrobok splňa požiadavky normy EN 175.

TECHNICKÉ ŠPECIFIKÁCIE

Model 56H820
Veľkost' priezoru (mm) 90x35
Veľkost' filtra (mm) 110x90x9
Stupeň jasu DIN 4
Stupeň stmavenia DIN11
Rýchlost' stmavenia (s)	1/15000
Rýchlost' rozjasnenia (s)	0,25-0,45 automatické
Regulácia stmavenia	-
Regulácia citlivosti	automaticky
Regulácia stmavenia	automaticky
NAPÁJANIE	Solárny článok
Ochrana UV / IR	DIN 16
Senzor oblúka	2
Minimálny prúd TIG (A)	≥35
Na brúsenie	NIE
Teplota práce (°C) -5÷+55
Hmotnosť (g)	480
Typ práce	MMA, MIG, MAG/CO2,TIG, rezanie plazmou

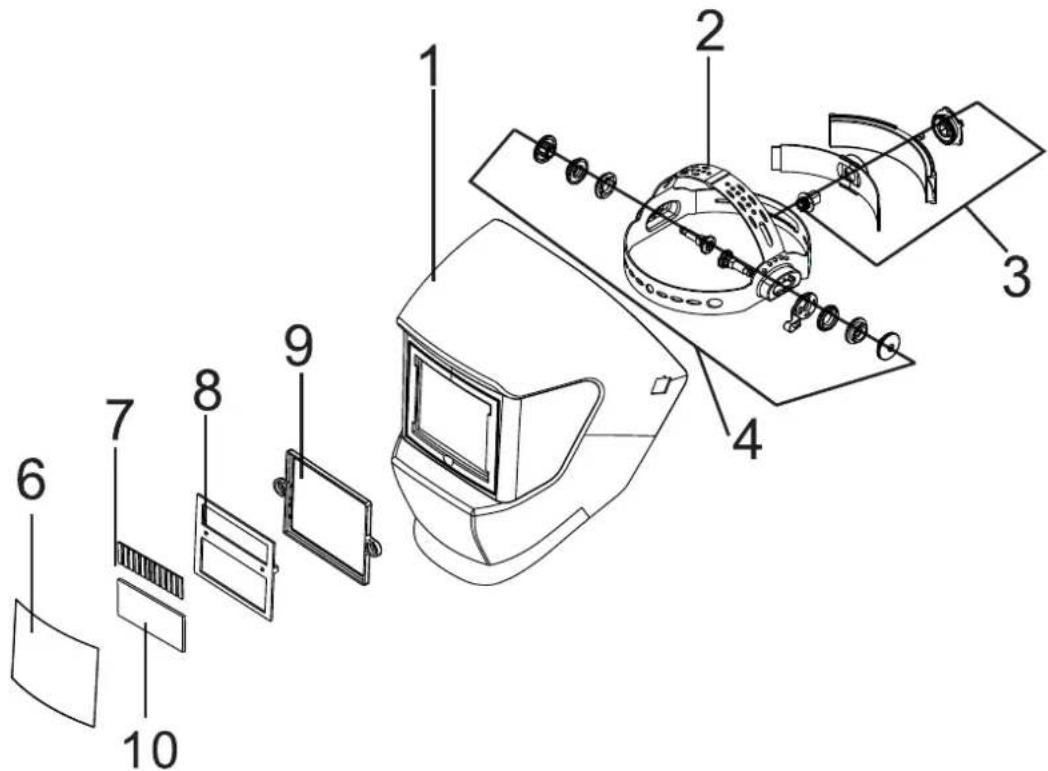

1. Korpus prilby
2. Hlavový kríž
3. Koliesko na reguláciu hlavových pásov
4. Koliesko na reguláciu uhla hlavových pásov
5. Ochranné sklo
6. Fotočlánok
7. Upevňovací rám
8. Prítlačný rám
9. Filter UV / IR

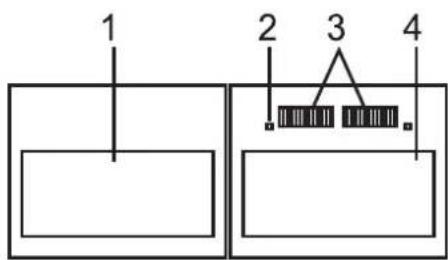

1. LCD panel
2. Senzor oblúka
3. Fotočlánok
4. Filter UV / IR

SPÔSOB POUŽÍVANIA

Automatická zváračská prilba je vybavená zváracím filtrom, ktorý umožňuje zmenu stupňa stmievania. Filter je pred zváraním priehľadný, vdňaka čomu má zvárač možnosť dôkladného pozorovania pracovného priestoru. V okamihu vzniku elektrického oblúka dochádza k jeho automatickému zatemneniu a zhasnutie oblúka spôsobí, že filter sa vracia do predchádzajúceho stavu. Zváraný predmet je viditelný bez zloženia alebo odchýlenia prilby prakticky po celý čas. Automatická prilba zaručuje ochranu pred UV/IR (ultrafialovým/infračerveným) žiarením až do DIN 16. Prilba je napájaná fotočlánkom. Prilba je vyrobená z polyamidu (PA) odolného voči opotrebovaniu.

Prispôsobenie prilby.

Automatická zváračská prilba je vybavená hlavovým krížom, ktorý umožňuje jej prispôsobenie individuálnym potrebám používateľa, pričom zaručuje primeraný uhol pozorovania a komfortu práce.

Výmena krytu filtra.

Výmena vonkajšieho krytu sa vykonáva jeho podvážením a následným vytiahnutím z upevňovacích pántov. V prípade vnútorného krytu je potrebné odskrutkovať dve skrutky upevňujúce rám a následne podvážit’ kryt a vytiahnuť z ho upevňovacích pántov. Poškodený kryt po vytiahnutí nahradťe novým.

PODMIENKY USKLADŇOVANIA A ÚDRŽBY

Prilbu uskladňujte na mieste bez priameho prístupu slnečných lúčov, pri izbovej teplote a relatívnej vlhkosti prostredia do 90%. Miestnosť by sa mala nachádzať v dostatočnej vzdialenosti od žieravín, rozpúšťadiel alebo výparov rozpúšťadiel.

OBAL:

Produkt je zabalený v kartónovom obale.

Číslo notifikovanej jednotky 0196

DIN CERTCO GESELLSCHAFT FÜR KONFORMITÄTSBEWERTUNG MBH Alboinstraße 56,12103 BERLÍN, NEMECKO

Tabul'ka 1 – Odporúčané stupne ochrany používané pri oblúkovom zváraní

Proces	Intenzita prúduA
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Obalené elektródy	8						9		10		11		12			13			14
MAG	8							9	10		11			12				13			14
TIG	8				9			10		11			12			13
MIG tǎžkých kovov	e						9		10		11			12			13		14
MIG pre l'ahké zliatiny	10										11		12			13		14
Čistenie uhlikovou elektródou	10										11	12		13			14		15
Rezanie plazmou	9								10	11	12			13
Zváranie mikroplazmou	4	5	6		7	8		9	10		11		12
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Pozor: termín „tažké kovy" sa používa na označenie ocele, zliatin ocele, medi, zliatin medi atd.
