56H820 - некатегоризиран Graphite - Безплатно ръководство за потребителя

Тип продукт	Електрически ножици за жив плет с кабел
Марка	Graphite
Модел	56H820
Източник на захранване	240 V AC, 50 Hz
Мощност на двигателя	550 W
Дължина на острието	56 cm
Капацитет на рязане	До 22 mm дебелина на клоните
Скорост на празен ход	3500 об/мин
Тегло	3.2 kg
Размери (Д x Ш x В)	100 x 20 x 15 cm
Защита от претоварване	Да, автоматично изключване
Двойна изолация	Да
Ергономична дръжка	Мека дръжка с дву ръчно управление
Предпазен щит	Преден предпазител за ръка
Дължина на кабела	0.5 m (с ключалка и организатор)
Поддръжка	Редовно смазване и почистване на острието
Резервни части	Остриета, четки на двигателя, капаци налични
Индекс за ремонтопригодност	7.5 / 10
Гаранция	2 години
Включени аксесоари	Капак на острието, ръководство за потребителя, стенен скоба

Често задавани въпроси - 56H820 Graphite

Как да включа ножиците за жив плет?

Уверете се, че захранващият кабел е включен в подходящ контакт. Натиснете и задръжте предпазния превключвател, след това натиснете спусъка, за да стартирате двигателя. Отпуснете спусъка, за да спрете.

Мога ли да режа мокри клони?

Препоръчително е да режете само сухи клони. Рязането на мокри клони може да увеличи риска от подхлъзване или да доведе до запушване на острието.

Колко често трябва да смазвам остриетата?

Смазвайте остриетата преди всяка употреба или след всеки час работа. Използвайте леко машинно масло или спрей лубрикант, специално предназначен за остриета на ножици за жив плет.

Какво да направя, ако острието заседне?

Незабавно отпуснете спусъка, за да спрете двигателя. Изключете захранващия кабел, преди да се опитате да освободите острието. Внимателно отстранете заседналия клон.

Сменяемо ли е острието?

Да, комплектът на острието е сменяем. Свържете се с отдела за обслужване на клиенти на Graphite или с оторизиран сервизен център за оригинални резервни части.

Мога ли да използвам удължителен кабел?

Да, използвайте тежък външен удължителен кабел с минимално напречно сечение 1.5 mm² и максимална дължина 30 метра, за да предотвратите спада на напрежение.

Как да почистя ножиците за жив плет?

Изключете захранващия кабел. Използвайте мека четка за отстраняване на отломки от остриетата и вентилационните отвори. Избършете корпуса с влажна кърпа. Не използвайте вода или разтворители.

Какви предпазни мерки трябва да взема?

Винаги носете предпазни очила, ръкавици и здрави обувки. Дръжте околните настрана. Не работете, ако сте уморени или под влияние. Уверете се, че захранващият кабел не е в пътя на рязане.

Защо двигателят спира по време на употреба?

Двигателят може да има защита от претоварване. Оставете инструмента да се охлади за няколко минути и рестартирайте, като натиснете бутона за нулиране на претоварването (ако е наличен). Ако проблемът продължава, проверете острието за препятствия или повреди.

Къде мога да намеря ръководството за потребителя?

Ръководството за потребителя е достъпно за безплатно изтегляне в PDF формат на notice-facile.com. Можете също да поискате печатно копие от отдела за обслужване на клиенти на Graphite.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 56H820 Graphite

ВНИМАНИЕ: Прочети внимателно долната инструкция. Обърни внимание на изискванията за безопасност и обслужване, предупрежденията и ограниченията. Използвай продукта съгласно неговото предназначение. Запази инструкцията с цел използването й за в бъдеще.

увод

Автоматическата заваръчна маска е продукт, в който е използвана технологията за спектрално филтриране, оптично-електронни детектори, захранване със слънчева светлина. Автоматичната заваръчна маска е предназначена за предпазване на очите и лицето от излъчването генерирано по време на електродъговото заваряване, както и пред вредното оптическо излъчване.

Преди да се започне заваряването:

1. Преди употребата прочети внимателно инструкцията за обслужване и се убеди, че си я разбрал изцяло.
2. При първата употреба на маската, свали защитното фолио от предпазното стъкло, разположено от двете страни на самозатьмняващия се филтър.
3. Провери, дали всички елементи на маската са правилно монтирани и дали действат правилно.
4. Регулирай коланите закрепващи маската към размера на своята глава.

По време на заваряването:

1. Автоматично затъмняваната заваръчна маска не може да бъде използвана за лазерно и газово заваряване( ацетиленово-кислеродно заваряване).
2. Никога не бива да слагате маската и самозатьмняващия се филтър върху гореща повърхност.
3. Не се разрешава модифицирането на филтъра и маската по друг начин, освен описания в инструкцията. Неоторизирани модификации и смяна на подвъзли, може да доведе до загуба на гаранцията, а също така да изложи потребителя на маската на сериозна опасност свързана с телесни увреждания или увреждане на зрението.
4. Ако заваръчната маска не се затъмни автоматически веднага след появяването на дъгата, трябва да се прекрати незабавно работата, а маската да се предаде в сервиса.
5. Всеки път преди започване на работа, провери дали маската има прикрепено вътрешно предназно прозорче. Предпазното прозорче трябва да бъде инсталирана, за да предпазва филтъра от повреждане.
6. Редовно сменяйте външния защитен слой, ако той е пукнат изтрит или повреден.
7. Пази маската и нейните елементи от разтворители, за почистване използвай мека влажна тъкан.
8. Пази маската от вода и влага.
9. Работната температура трябва да се намира в диапазона: -5^ ÷ +55^ .
10. Повърхността на филтъра почиствай редовно без употреба на детергенти. Датчиците и слънчевите звена трябва де се поддържат чисти и да се внимава да не бъдат закрити. Трябва да се почистват с помощта на парцалче без влакна.
11. Маската не осигурява защита от ударите на движещи се по инерция предмети. ВНИМАНИЕ! Употребата на маската по време на шлифовъчни работи е забранена.
12. Маската не представлява защита от разяждащи или избухливи субстанции.

ПИКТОГРАМИ И ОБОЗНАЧЕНИЯ:

Върху продукта се намират следните обозначения:

ADF DX-300F 4/11 1/2/2/3 EN 379 0196CE DB B EN 175

където:

ADF DX-300F – обозначаване от страна на производителя,

4 – номер на светлото състояние,

11 – номер на най-тъмното състояние,

1 – оптична класа,
2 – класа на разсейване на светлината,
2 – класа на отклонение на коефициента на пропускане на светлината,
3 – класа на зависимостта на коефициента на пропускане на светлината от ъгъла,

EN 379 – изделието отговаря на стандарта EN 379,

– прочетете инструкцията за обслужване, спазвайте предупрежденията и условията

за безопасност съдържащи се в нея,

0196 – номер на нотифицираната единица,

СЕ – изделието е било подложено за оценка за съответствие и отговаря на стандартите,

които се използват на територията на Европейския Съюз,

В – средната енергия на удрянето, издръжливостта на маската срещу механични повреди,

EN 175 – изделието отговаря на нормата EN 175.

Модел 56H820
Размер на прозорчето (mm) 90x35
Размер на панела (mm) 110x90x9
Степен на светлост	DIN 4
Степен на затъмняване	DIN11
Скорост на затъмняване (s)	1/15000
Скорост на разсветляване (s)	0,25-0,45 автоматично
Регулиране на затъмняването	-
Регулиране на чувствителността	автоматично
Регулиране на затъмняването	автоматично
ЗАХРАНВАНЕ	Фотографско звено
Предпазване от ултравиолетови и инфрачервени излъчвания	DIN 16
Датчик на дъгата	2
Мин. ток TIG (A)	≥ 35
За шлифоване	NIE
Работна температура (°C)	-5÷+55
Тегло (g)	480
Тип на работа	MMA, MIG, MAG/CO2,TIG, рязане с плазма

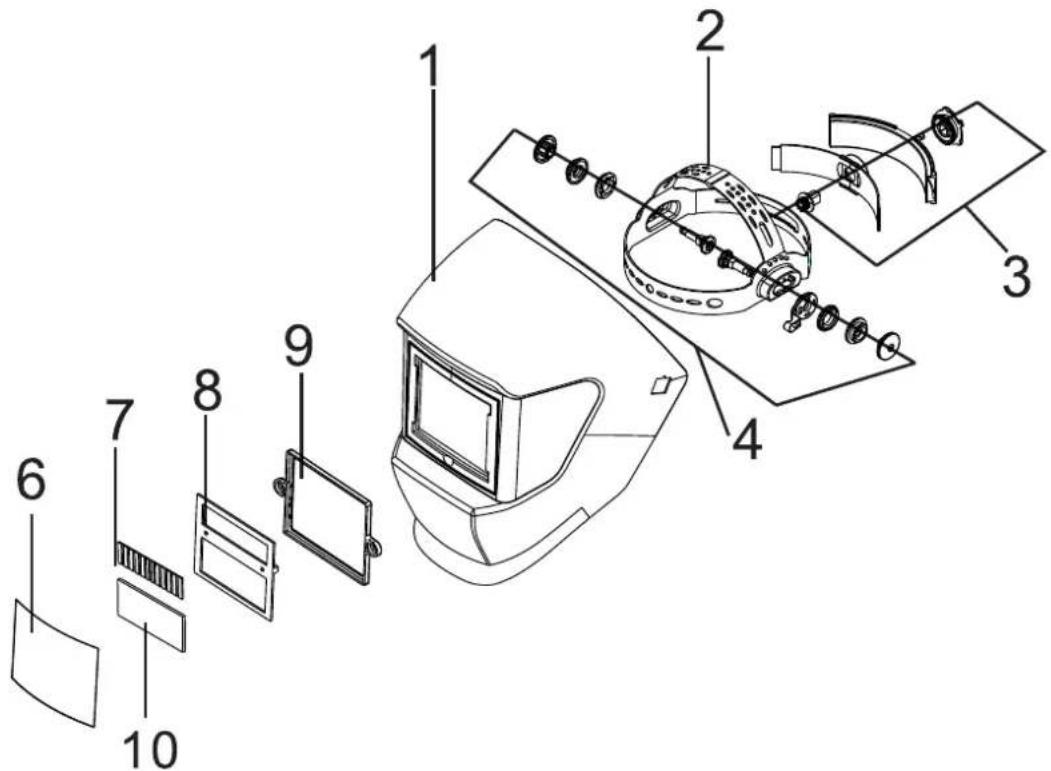

1. Корпус на маската
2. Шлем
3. Регулатор на шлема
4. Регулатор на ъгъла на шлема
5. Регулатор на стъмняването (56H822)
6. Защитно прозорче
7. Фотографско звено
8. Закрепваща рамка
9. Притискаща рамка
10. Филтър за ултравиолетово/ инфрачервено излъчване

1. Панел от течен кристал
2. Датчик на дъгата
3. Фотографско звено
4. Филтър за ултравиолетово/ инфрачервено излъчване

НАЧИН НА УПОТРЕБА

Automatyczna przyłbica spawalnicza wyposażona jest w filtr spawalniczy umożliwiający automatyczną zmia-nę stopnia zaciemnienia. Филтърът преди заваряването е прозрачен, благодарение на което заварчика има възможност подробно да разгледа диапазона на работа. В момента на възникването на електрическа дъга настъпва неговото автоматично затъмняване, а изгасването на дъгата води до връщането на филтъра към предишното състояние. Без сваляне или открехване на маската заваряваният предмет е видим практически през цялото време. Автоматическата маска осигурява защита от ултравиолетовото и инфрачервено излъчване чак до DIN 16. Маската се захранва от фотографски звена. Освен това е изработена от издръжлив срещу изхабяване полиамид (РА).

Регулиране на маската.

Автоматичната заваръчна маска е снабдена с шлем позволяващ регулирането й към индивидуалните нужди на потребителя, осигурявайки съответен ъгъл на наблюдение и удобство в работата.

Смяна на предпазния слой на филтъра.

Смяната на външния предпазен слой се състои в нейното изваждане, а след това изтеглянето й от закрепващите я запънки. В случай на вътрешен предпазен слой, трябва да се отвинтят два винта закрепващи рамката, а след това да се повдигне защитния слой и да се извади от закрепващите запънки. След изваждането на повредения слой, трябва в неговото място да се разположи нов слой.

Да се съхранява в място без директен достъп на слънчева светлина, в стайна температура и относителна влажност на околната среда непревишаващи 90%. Помещението трябва да се намира далеч от разяждащи субстанции, разтворители или изпарения на разтворителите.

ОПАКОВКА:

Продуктът е опакован в картонена опаковка.

'Нотифицирана единица № 0196

Таблица 1 – Препоръчвани степени на защита използвани при дъговото заваряване

Процес	Интензивност на електрическия тока
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Електроди със защитно покритие	8						9		10		11		12			13			14
MAG	8							9	10		11			12				13			14
TIG	8				9			10		11			12			13
MIGна тежките метали	е						9		10		11			12			13		14
MIGза лекисплави
	10									11		12			13			14
електрическо издълбаване	10									11	12		13			14			15
Рязане чрез плазмена струя	9								10	11	12			13
Микроплаз-мово заваряване	4	5	6		7	8		9	10		11		12
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
ВНИМАНИЕ Терминът „тежки метали“ се използва относно стоманата, стоманените сплави, мед, медни сплави итд

ΜΑΣΚΑ ΣΥΓΚΟΛΛΗΣΗΣ

56H820
