РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 56H820 Graphite

UA КАСКА ЗВАРЮВАЛЬНИКА

HU HEGESZTÓPAJZS

RO CASCĂ DE SUDOR

SK ZVÁRAČSKÁ HELMA

BG ЗАВАРЬЧНА МАСКА

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

МАСКА СВАРЩИКА

56H820

ВНИМАНИЕ: Внимательно прочитайте данную инструкцию. Ознакомьтесь с требованиями по технике безопасности, правилами эксплуатации, предостережениями и ограничениями. Используйте изделие в соответствии с его назначением. Сохраните инструкцию для дальнейшего использования в качестве справочного материала.

ВВЕДЕНИЕ

Маска сварщика с автоматическим светофильтром – это изделие, которое сочетает в себе технологию спектральной фильтрации, оптоэлектронные компоненты и питание от солнечных батарей. Маска сварщика предназначена для защиты глаз и лица от излучения сварочной дуги при электродуговой сварке, а также от вредного оптического излучения.

ТЕХНИКА БЕЗОПАСНОСТИ

Перед сваркой:

1. Перед использованием изделия внимательно прочтите инструкцию и убедитесь, что вы понимаете содержание прочитанного.
2. Перед первым использованием маски сварщика снимите защитную пленку с защитных стекол, расположенных по обеим сторонам автоматического светофильтра.
3. Проверьте правильное крепление элементов маски сварщика, а также правильную работу.
4. Отрегулируйте наголовное крепление, чтобы маска плотно прилегала к голове.

Во время сварки:

1. Маска сварщика с автоматическим светофильтром не подходит для лазерной, а также автогенной сварки (пламенем ацетилена/кислорода).

2. Не кладите маску, а также автоматический светофильтр на горячие поверхности.

3. Запрещается модифицировать автоматический светофильтр и маску сварщика способом, не предусмотренным в инструкции. Самостоятельная модификация и замена комплектующих чреваты утратой прав на гарантийное обслуживание, кроме того, сварщик подвергается риску получения телесных повреждений либо потери зрения.

4. Если маска не затемняется при возбуждении дуги, немедленно прекратите работу и отдайте маску в центр сервисного обслуживания.

5. Каждый раз, приступая к работе, убедитесь, что внешнее защитное стекло установлено. Защитное стекло устанавливается с целью защиты светофильтра от повреждений.

6. Своевременно заменяйте внешнее и внутреннее защитные стекла светофильтра в случае износа, появления трещин или других повреждений.

7. Берегите маску сварщика и ее комплектующие от контакта с растворителями; для чистки используйте влажную тряпочку.

8. Берегите маску сварщика от воды и влаги.

9. Допустимая рабочая температура: -5^ ÷ +55^ .

10. Регулярно чистите поверхность светофильтра, не используйте для чистки моющие средства. Датчики и солнечные батареи должны находиться в чистом состоянии и не должны заслоняться. Для их очистки используйте тряпочку без ворса.

11. Маска сварщика не защищает от высокоскоростных летящих частиц.

ВНИМАНИЕ! Запрещается использовать маску сварщика при шлифовальных работах.

1. Маска не предназначена для защиты от взрывоопасных и едких веществ.

ПИКТОГРАММЫ И ОБОЗНАЧЕНИЯ:

На изделие нанесена следующая маркировка:

ADF DX-300F 4/11 1/2/2/3 EN 379 0196CE DB B EN 175

где:

ADF DX-300F – обозначение изготовителя,

4 – градационный шифр в осветленном состоянии,

11 – градационный шифр в состоянии наибольшего затемнения,

1 – оптический класс,
2 – класс по светорассеянию,
2 – класс неравномерности светового коэффициента пропускания,
3 – класс уголовой зависимости светового коэффициента пропускания,

EN 379 – изделие отвечает требованиям стандарта EN 379,

– прочитайте инструкцию пользователя, следуйте предупреждениям

и придерживайтесь всех инструкций по безопасности,

0196 – номер нотифицированного органа,

СЕ – изделие прошло оценку соответствия и удовлетворяет требованиям стандартов,

действующих на территории Европейского союза,

В – среднеэнергетический удар, механическая прочность маски,

EN 175 – изделие отвечает требованиям стандарта EN 175.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель 56H820
Размер смотрового окна светофильтра (мм)	90x35
Размер светофильтра (мм)	110x90x9
Градационный шифр в осветленном состоянии	DIN 4
Градационный шифр в затемненном состоянии	DIN 11
Время переключения (с)	1/15000
Скорость просветления (с)	0,25-0,45 автоматическое
Регулировка затемнения	-
Регулировка чувствительности	автоматическая
Регулировка затемнения	автоматическая
ПИТАНИЕ	фотоэлемент
Защита УФ/ИК	DIN 16
Датчик дуги	2
Мин. ток TIG (А)	≥ 35
Режим шлифовка	HET
Рабочая температура (°C)	-5 ÷ +55
Вес (г)	480
Методы сварки	MMA, MIG, MAG/CO2 TIG, плазменная резка

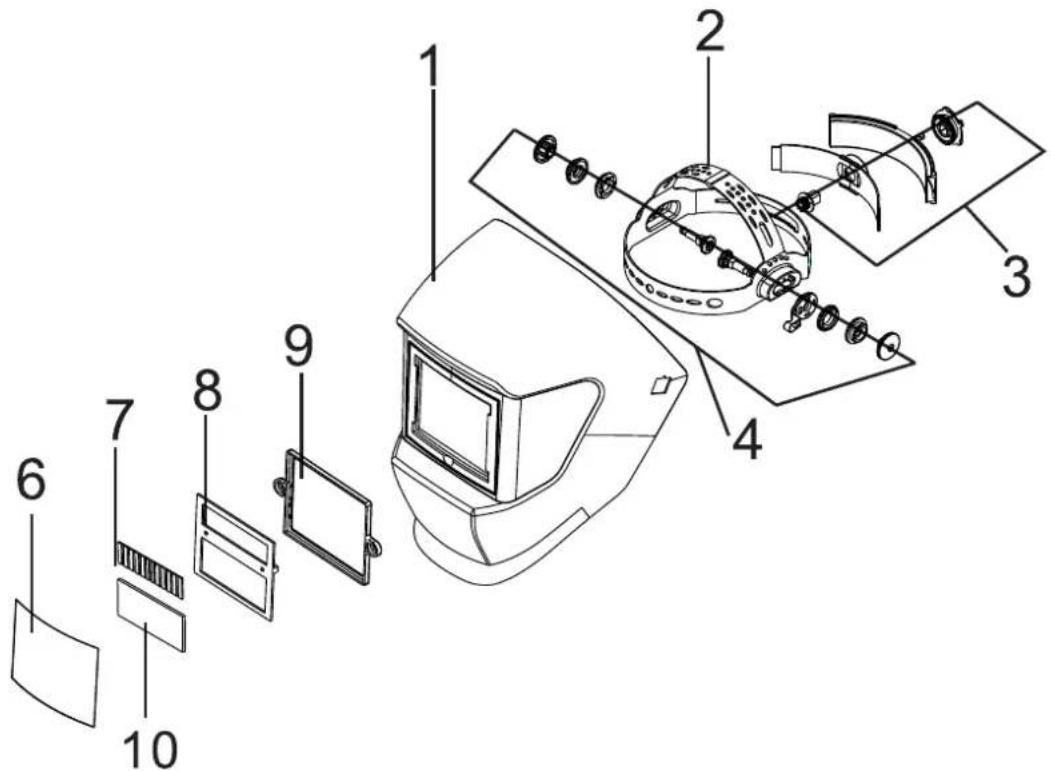

1. Корпус маски сварщика
2. Наголовное крепление
3. Регулятор наголовного крепления
4. Регулятор угла обзора
5. Внешнее (покровное) стекло
6. Фотоэлемент
7. Рамка стекла
8. Рамка светофильтра
9. УФ/ИК фильтр

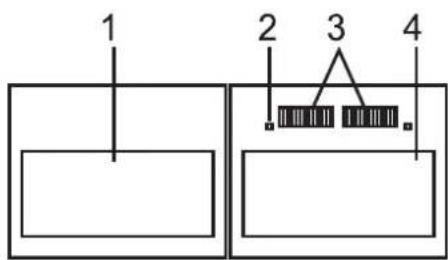

1. Жидкокристаллический дисплей
2. Датчик дуги
3. Фотоэлемент
4. УФ/ИК фильтр

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Маска сварщика с автоматическим светофильтром оснащена сварочным фильтром, позволяющим автоматически изменять степень затемнения. Перед сваркой фильтр прозрачен, благодаря этому сварщик хорошо видит место работы. При возбуждении дуги происходит автоматическое затемнение светофильтра, а после окончания сварки светофильтр автоматически возвращается в исходное состояние. Сварщик практически все время видит свариваемый объект, ему не приходится снимать или приподнимать маску. Маска сварщика с автоматическим светофильтром обеспечивает защиту от УФ/ИК-излучения (ультрафиолетовое/инфракрасное) до DIN 16. Питание обеспечивает фотоэлемент.

Регулировка наголовного крепления.

Маска сварщика с автоматическим светофильтром имеет наголовное крепление, позволяющее сварщику отрегулировать маску по своему индивидуальному размеру головы, обеспечивая требуемый угол обзора и комфорт работы.

Замена защитного стекла светофильтра.

Для замены внешнего (покровного) стекла подденьте его и вытащите из крепежных зажимов. Для замены внутреннего защитного стекла (подложки) отвинтите винты, крепящие рамку, а затем подденьте стекло и выньте из крепежных зажимов. После извлечения поврежденного стекла вставьте на его место новое стекло.

УХОД И УСЛОВИЯ ХРАНЕНИЯ

Храните изделие в местах, защищенных от воздействия прямых солнечных лучей, при комнатной температуре и относительной влажности не более 90%. Помещение должно быть расположено на безопасном расстоянии от едких веществ, растворителей и их паров.

УПАКОВКА:

Изделие упаковано в картонную коробку.

Нотифицированный орган № 0196

Таблица 1 – Градационные шифры для использования при электродуговой сварке

Процесс	Тока
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Электродыс покрытием	8						9		10		11		12			13			14
MAG	8							9	10		11			12				13			14
TIG	8				9			10		11			12			13
Дуговая сваркатяжелых металловв среде инертногогаза (MIG)	e						9		10		11			12			13		14
Дуговая сваркалегких сплавовв среде инертногогаза (MIG)	10										11		12			13		14
Воздушно-дуговаястрожка	10										11	12		13			14		15
Плазменнаярезка	9									10	11	12		13
Плазменно-дуговаяэлектросварка	4	5	6		7	8		9	10		11		12
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Внимание: термин „тяжелые металлы“ относится к сталям, легированным сталям, меди и ее сплавам и др.

МАСКИ ЗВАРНИКА

56H820

ТЕХНИЧЕСКА СПЕЦИФИКАЦИЯ

УСЛОВИЯ ЗА СЪХРАНЯВАНЕ И ПОДДРЪЖКА
