ПОСІБНИК КОРИСТУВАЧА 56H820 Graphite

УВАГА! Перш ніж як приступати до експлуатації устаткування, уважно прочитайте цю інструкцію. Зверніть увагу на правила техніки безпеки та правила експлуатації, застереження та обмеження. Використовуйте устаткування виключно за його призначенням. Тримайте цю інструкцію в доступному місці, щоб мати можливість скористатися нею в разі необхідності.

ВСТУП

Автоматична маска зварника є продуктом, у якому використовується технологія спектральної фільтрації, оптоелектронні детектори, сонячні елементи живлення. Автоматична маска зварника призначена для захисту очей, обличчя від опромінення, що виникає під час зварювання електродуговим зварюванням, а також від шкідливого оптичного опромінення.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Перш ніж приступити до зварювання:

1. Перед використанням уважно прочитайтеся інструкцію з експлуатації та переконайтеся, що ви точно зрозуміли її зміст.
2. Під час першого використання маски зніміть захисну плівку з захисного щитка з обох боків самозатемнюваного візора.
3. Упевніться, що всі елементи маски правильно закріплені та правильно функціонують.
4. Підберіть потрібну довжину ремінців згідно з об'ємом голови.

Під час зварювання:

1. Маска зварника з автоматичним затемненням не придатна до лазерного та газового зварювання (ацетиленово-кисневе зварювання).
2. Не допускається відкладати маску та замозатемнюваний фільтр на гарячі поверхні.
3. Не допускається вносити зміни в конструкцію фільтра чи маски окрім тих, що явно зазначені в цій інструкції. Неавторизоване внесення змін у конструкцію або заміна вузлів є підставою для анулювання гарантії та здатне наразити користувача маски на значний ризик травматизму або пошкодження зору.
4. Якщо маска автоматично не затемнюється відразу ж після запалення дуги, слід негайно перервати роботу, а маску передати до сервісного центру.
5. Щоразу, перш ніж розпочати роботи, слід переконатися, що на масці міцно закріплений її зовнішній захисний щиток. Щиток повинен бути встановлений, щоб захистити фільтр від пошкодження.
6. Регулярно заміняйте зовнішній захисний щиток у разі тріскання, перетирання або пошкодження.
7. Не допускайте контакту маски та її елементів з розчинниками. Для чищення допускається використовувати виключно м'яку вологу серветку.
8. Боїться води та вологи.
9. Робоча температура повинна міститися в діапазоні: -5°C +55°C.
10. Поверхню фільтра слід регулярно очищати без використання детергентів. Давачі та фотоелементи слід утримувати в чистоті та зважати, щоб вони не затулялися. Чистити їх допускається за допомогою безворсової серветки.
11. Маска не становить захисту від механічних ударів предметів, що розлітаються з великою швидкістю.
12. Маска не становить захисту від їдких і вибухових речовин.

УВАГА! Забороняється використовувати маску під час шліфувальних робіт.

СИМВОЛИ ТА ПОЗНАЧКИ

На виробі розміщені наступні позначки:

ADF DX-300F 4/11 1/2/2/3 EN 379 0196CE DB B EN 175

gdzie:

ADF DX-300F – визначення виробника,

4 – ступінь роз'яснення,

11 – ступінь затемнення,

1 – оптичний клас,
2 – клас розсіювання світла,
2 – клас відхилення коефіцієнта пропускання світла,
3 – клас залежності коефіцієнта пропускання світла від кута,

EN 379 – виріб відповідає всім вимогам стандарту EN 379,

– прочитайте інструкцію з експлуатації, дотримуйтесь правил техніки безпеки, ся в ній,

0196 – номер нотифікованого органу сертифікації,

СЕ – виріб пройшов оцінку відповідності та відповідає стандартам, що діють на території

Європейського Союзу,

В – середня енергія вдару, стійкість маски до механічних пошкоджень,

EN 175 – виріб відповідає вимогам стандарту EN 175.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель	56H820
Розмір візора, мм	90x35
Розмір панелі, мм	110x90x9
Ступінь світності	DIN 4
Ступінь затемнення	DIN11
Швидкість затемнення, сек.	1/15000
Швидкість розсвітлення, сек.	0,25-0,45 автоматичне
Регулювання затемнення	-
Регулювання чутливості	автоматичне
Регулювання затемнення	автоматичне
ЖИВЛЕННЯ	Фотоелемент
УФ-/Ч-захист	DIN 16
Давач дуги	2
Мин. ампераж TIG (аргонодугового зварювання), А	≥35
Для шліфування	HI
Робоча температура, °C	-5÷+55
Маса, г	480
Тип роботи	MMA, MIG, MAG/CO2, TIG, плазмове різання

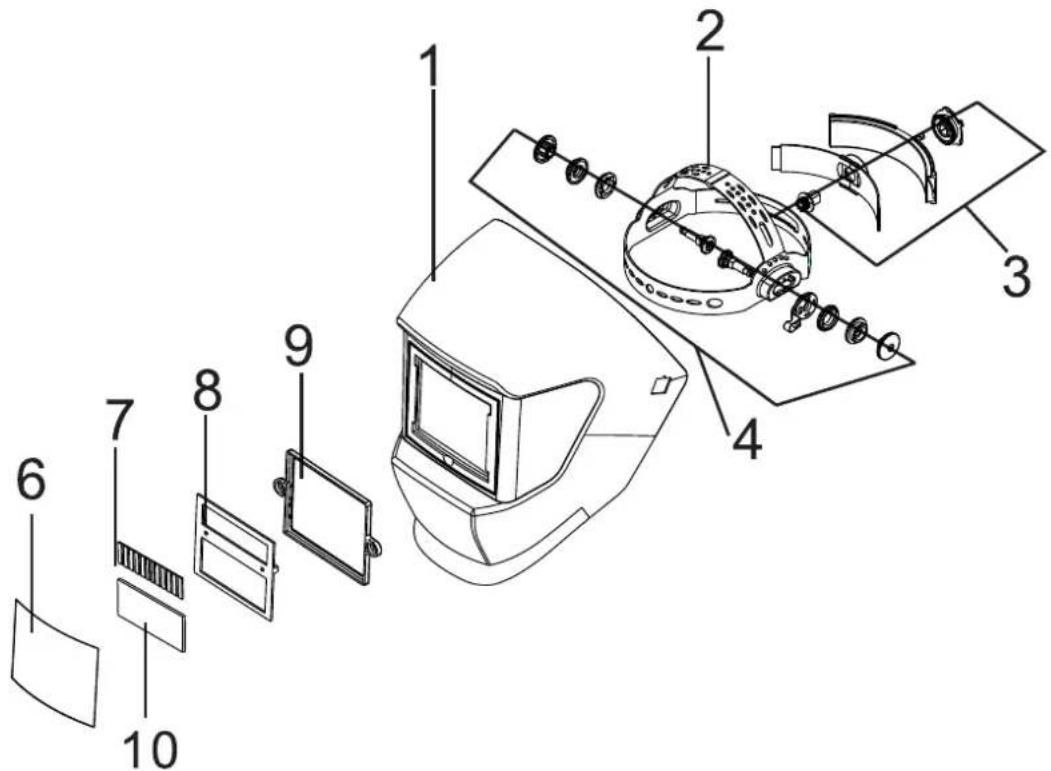

1. Корпус маски
2. Оголів'я
3. Коліщатко прилаштування оголів'я
4. Коліщатко прилаштування кута оголів'я
5. Захисний візор
6. Фотоелемент
7. Кріпильна рамка
8. Притискна рамка
9. УФ-/Ч-фільтр

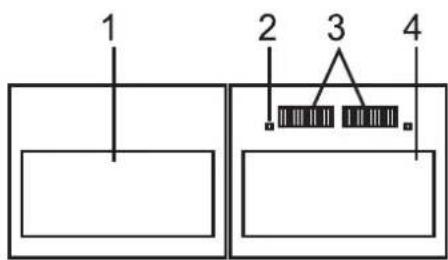

1. Рідкокрісталична панель
2. Давач дуги
3. Фотоелемент
4. УФ-/Ч-фільтр

СПОСІБ ВИКОРИСТАННЯ

Автоматична маска зварника обладнана зварювальним фільтром, що уможливлює автоматичну зміну ступеня затемнення. Фільтр перед зварюванням є прозорим, завдяки чому зварник може добре роздивитися робочу ділянку. У момент запалення електричної дуги відбувається автоматичне затемнення візора, натомість після згасання дуги фільтр стає прозорим. Без знімання або піднімання маски об'єкт зварювання добре видно практично весь час. Автоматична маска забезпечує захист від опромінення УФ/1Ч (ультрафіолетове/ інфрачервоне) до DIN 16. Живлення маски відбувається за рахунок фотоелементів. Крім того вона виготовлена зі стійкого до зношування поліаміду (ПА).

Підгонка маски

Автоматична маска зварника має оголів'я, що уможливлює допасування маски до індивідуальних вимог користувача та забезпечує відповідний кут огляду й зручність у роботі.

Щоб замінити зовнішній щиток, слід підчепити й після цього витягти його з кріплення. Щоб замінити внутрішній щиток, слід вигвинтити два гвинти, що кріплять рамку, після чого підчепити й витягти його з кріплення. Пошкоджений щиток слід замінити на новий.

УМОВИ ЗБЕРІГАННЯ ТА ДОГЛЯДУ

Зберігати у місці без безпосереднього доступу сонячних променів, за кімнатної температури та відносної вологості оточення не вище 90%. Приміщення повинно знаходитися подалі від їдких речовин, розчинників і їх випаровувань.

УПАКОВКА

Виріб упакований у картонну упаковку.

Нотифікований орган н-р 0196

DIN CERTCO GESELLSCHAFT FUR KONFORMITATSBEWERTUNG MBH

Alboinstraße 56, 12103 BERLIN, HIMECHINA

Таб. 1. Рекомендовані ступені захисту, що використовуються під час дугового зварювання.

Процесс	Сила струму А
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Електроди в оболонці	8						9		10		11		12			13			14
MAG	8							9	10		11			12				13			14
TIG	8				9			10		11			12			13
MIG важких металів	e						9		10		11			12			13		14
MIG для легких сплавів	10									11		12			13		14
Дугове поверхневе різання	10									11	12		13			14		15
Різання потоком плазми	9								10	11	12			13
Мікро-плазмове зварювання	4	5	6		7	8		9	10		11		12
	1,5	6	10	15	30	40	60	70	100	125	150	175	200	225	250	300	350	400	450	500	600
Увага! Термін «важкі метали» застосовується до сталі, сплавів сталі, міді, сплавів міді тощо.
