HASZNÁLATI ÚTMUTATÓ GA-970A-DS3P GIGABYTE
- A telepitési muveletek sorrendje elterhet a háztipus és a felhasznált eszkök fuggvényeben. Az alábbi telepitésiutasíások a GIGABYTE asztali rendszerekre érvényesek, és csupán hivatkozási alapként szolgálnak.
- Az alaplapra vonahtkoz részletesebb informaciókert olvassa el a csatolt felhasznalói kézikönyvet.
- Az eszkózk telepitése elött győzódjön meg arról, hogy azok kompatibilisek a számítógépen levő csatlakozókkal.
- Az eszkozek telepitëse elott kikapcsolja ki az eszközket és számítógépet. Húzza ki a pátkábel dugaszá fali aljzataból, hogy megóvja az eszközket és a rendszer összteveöit a meghibásodástól.
- A szamítogepet stab felületre allitsa, hogy elkerülje a rázkódás miatti helytelen teleptest.
Processzor Es Processzorhúto Beszerelése
A. Intel CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitétt processor van)
A-1 A CPU muzaki adatai alapjan tekintse meg az alabbi utasitásokat:
"A" tipus:
Emelje fel a CPU-foglalat rögzitō karját, és vele együtt felemelkedik a fémtartólemez.
a. Ha a CPU-foglalon védolap talalhato, távolítsa el.
b. Ha a fogalat védōboritása a fém tartólemezhez van rögztve, még ne távolītsa el. A fogalat fedele magától lepattanhat a tartólemezról, amikor a kart rögziti, miután behelyeze t a CPU-t.
"B" tipus:
Az "A" jel'kart (a "□" jelolés kozelében) nyomja lefelé és a foglalattal ellentétes irányba a kioldásához. A "B" jel'kart (a "θ" jelolés kozelében) pedig nyomja lefelé és a foglalattal ellentétés irányba a felemeléshez. Övatosan nyomja le az "A" jel'kart, hogy felemelkedhessen a tartólemez. Nyissa fel a tartólemez't.
A-2 Húvelykujiával éns mutatójíval tartsa a CPU-t. Illesze egymáshoz a processzor elso tú jelzését (háromszög) a processzor foglalat elso tú sarkával (vagy illeszze össze a processzor bevágásait a foglalat összeillesztó kulcsaal), majd Óvatosan helyezeză a processzort a foglalatba.
A-3 A processor behelyezese utan helyeze vissza a tartolemezt, majd nyomja vissza a processzor emelokarjat zaro allasba.
Amint megfeleloen beszerelte az "B" tipus, ovatosan helyeze vissza a tartolemezt. Ezután rögztse a "B" rögzitokart hajtsa a tartóful ala. A foglalat fedele leppattanhat a tartolemezról amikor a kart rögztiti. Végül rögzítse az "A" rögzitokart a tartóful ala a CPU beszerelésénék befejezéséhez.
A CPU beszerelé sével kapcsolatos további részletekér forduljon a használati utmutatóhoz.
B. AMD CPU beszerelése (Hagyja ki ezt a lépét, ha az alaplapon beépitett processor van)
B-1 Emelje meg teljesen a processor fogalatának rögzító karját. Illessze egymáshoz a processor elso tujét (kis háromszögú jelzés) a processor fogalaton levő háromszögú jelzésèl, majd ovatosan helyezse a processzort a fogalatba. Győzódjön meg arról, hagy a processor tüi tökeletesen illeszkednek a nyílasokba.
B-2 A processzornak fogalatba helyezése után nyomra rá az egyik ujjat a processzor kozepère, engedje le a fogalat rogzitokarjat, majd akassza be teljesen rogzitétt allasba.
- Ne eröltesse a processzort, amikor a foglalatha helyezi. A processzorCsak egyfelekeppen helyzheto be a foglalatba. Ha a processzor iranyitasa nem megfelelo, allytson rajta.
- NE érintse meg a foglat érintkezöit! A CPU-foglat védōboritásat mindig helyeze vissza, ha a CPU-t kiveszi a fogalatból.
C. Processzorhūtō beszerelése
C-1 A processzorhutobeszerelése elott a processzor feluletère kenjen egy vékony réteg honyelospasztat. Ezutan szerelje be a hutot (lásd a processzorhutob beszerelésí kézikönyvét).
C-2 Csatlakoztassa a processzorhutó pátkábelét az alapapon levő CPU_FAN csatlakozóhoz úgy, hogy a húto megfeleloen muködhessen, megakadályozva a processzor tülmelegedését.
Figyelje meg a memóriamodul tagolását. Húzza szét a memória foglat két végén levo rogztöket. Helyezze a memóriamodult a foglatba. A balra levő abrán lathotó mádon helyezze ujait a memóriamodul felső élére, és fuggolegesen nyomja be a memóriamodult a foglatba. Miutan a memóriamodul helyere kerül a foglatbatban, a foglatat két végén levő rogztök bekattannak helyükre.

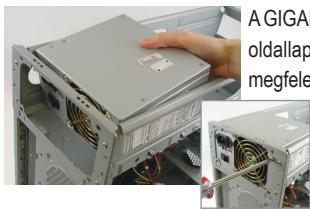

A GIGABYTE asztali rendszer peldajt kovetve elosztor tavolitsa el a haz mindkét oldallapjat es a fedelét, hogy beszerelje a tapot. Helyezze a tapegységet a megfelelo helyre a szamitogephazban es rozgitse csavarokkal. A tap beszerelese es elhelyezese alterhet az abran bemutatott peldatol.
A rendszer megfelelo tapellatasa erdekében javasoljuk, hogy jó minoségú tapegységet használjon. Ha olyan típot szerel be, amely nem képes megfelelo áramot szolgaltatni, a rendszer instabillá valik vagy nem indul be.
Lépés
4 Az Alaplap Beszerelése
Vegye le a hazhtatljan lev o eredeti I/O vedolapot, es helyette az alaplap I/O vedolapjat helyeze be. Helyezea hazba az alaplapot ugy, hogy az I/O vedolaphoz illeszti azimuths. Illesse egymashoz a rogzitc csaivaroknak szant nylasokat a dobozon lev o megfelelo nylasokhoz. Csavarokkal rogzitse az alaplapot.
I/O port fedolemez
Lépés
5 Bovitokártya Beszerelése
PCI Express videokártya
Keresse meg azt a bōvitō flogalatot, amelyet a kártyanak tartottak fenn, majd távolītsa el a flogalat védolapját a haz hátuláról. Helyezbe a bōvitōkártyat a flogalatba. Rögzítse a bōvitōkártya fémtartóját a szamitógepház hétlapjához egy csavarral.
CAUTION
- Bovitokárta beszerzese elott ellenorize a kartya hosszusagat, hogy befer-e a szamitogephazba.
- Gyózödjön meg arról, hogy a bővitőkártyát teljesen belenyomta a foglalatba.
Lepes
6 IDE És SATA Eszközök Beszerelése
Optikai meghajto beszerelèse
6-1 Szerelje be az optikai - pl. DVD-ROM vagy CD-ROM - meghajtokat.
Távolítsa el az 5,25"-es bòvitóhely fedelét a haz elülós részéról. Szerelje be az optikai meghajtó az 5,25"-es bòvitóhelyre és csavarokkal rogzítse azt.
Merevlemez beszerelése
6-2 Szerelje be az IDE és SATA merevlemezeket.
Szerelje be a merevlemezeket a házban levő bövitóhelyre és csavarokkal rögzitse azokat.
- Az alaplap egytlen IDE csatlakozójához maximum két IDE eszköz csatlakoztathó. A beszerelés elott ellenorizze az IDE eszközök jumper-beallitását (Master és Slave).
- Ha tobb merevlemezt szerel be, lépjen a rendszer BIOS-beallitásokba, hogy beallitsa az inditasi sorrendet.
Lépés
7
A kábelek csatlakoztátása a belso csatlakozókhoz
7-1 Csatlakoztassa a kábeleket az alaplapon levő belső csatlakozókhöz és fogalatokhöz, beleérte az IDE/SATA csatlakozókat, az elülső panelen levő audio csatlakozókat, az USB, IEEE 1394 csatlakozókat stb.
7-2 Csatlakoztassa a haz elulso paneljenek moduljat (a haz formatervezesetol fugg, es a "bekapcsolver" kijelzot, a merevlemez tevekenyseg kijelzot, hangszorokat, ugranditokapcsolot, be-/kikapcsolstb. tartalmazza) az alaplapon lev o elulso panel csatlakozjahoz (F PANEL).
Elulso panel csatlakozója
"A" érintkezó-kiosztás:
"B" érintkezō-kiosztás:
MSG: Üzenet/Bekapsolt allapot/ Alvas LED
PWR:Bekapcsolt allapot LED
PW: Be-/kikapcsolo
SPEAK: Hangszóró
HD: Merevlemez tevekenység LED
RES: Ujrainidto kapcsoló
Cl: Keszülhácz behatolaszjelőcsatlakó
(Megjegyzés) Az elolpi csatlakozó érintkezö-kiosztása tipusonkén eltérnet. A tényleges érintkezö-kiosztást iletōen tekintse meg az alaplap kézikonyvet.
Lepes
8
A tartozékok csatlakoztatása
Keszülkház hatlapja
A fenti lépèsek vegrehajtása után csatlakoztassa a periférikus eszköket a szamitogéphez: a billentyüzet, egeret, monitorstb. Ezután csatlakoztassa a tapot, kapcsolja be a rendszert, és telepitse a szükséges szoftvereket.
