| Type d'appareil | Ordinateur de bureau |
| Processeur compatible | Intel CPU |
| Type de socket CPU | Non précisé |
| Installation CPU | Levier et plaque de charge |
| Protection socket CPU | Cache de protection amovible |
| Refroidisseur CPU | Non précisé |
| Instructions d'installation | Incluse dans le manuel utilisateur |
| Précautions | Débrancher alimentation avant installation |
| Surface recommandée | Surface stable |
| Alignement CPU | Marquage triangle et encoches |
| Type de levier | Levier A et Levier B |
| Matériel de fixation | Plaque de charge métallique |
| Compatibilité carte mère | Non précisé |
| Type de système | Système de bureau |
| Consignes de sécurité | Éteindre les appareils avant installation |
FOIRE AUX QUESTIONS - GA-970A-DS3P GIGABYTE
Questions des utilisateurs sur GA-970A-DS3P GIGABYTE
Oui, le processeur AMD FX-8350 est compatible avec la carte mère GIGABYTE GA-970A-DS3P. Cette carte mère utilise le socket AM3+, qui correspond parfaitement au processeur FX-8350.
Voici quelques points importants à considérer :
- Socket : Le FX-8350 nécessite un socket AM3+, disponible sur la GA-970A-DS3P.
- Chipset : La carte mère utilise le chipset AMD 970, qui supporte les processeurs FX.
- Compatibilité mémoire : Assurez-vous d'utiliser une mémoire RAM compatible DDR3, recommandée par la carte mère.
- Alimentation et refroidissement : Le FX-8350 est un processeur puissant qui peut nécessiter une alimentation stable et un bon système de refroidissement, surtout si vous envisagez l'overclocking.
Concernant votre carte graphique GeForce GTX avec 4 Go de mémoire, elle est un bon complément pour des performances graphiques solides, notamment pour le gaming.
En résumé, vous pouvez utiliser sans problème le FX-8350 avec la GA-970A-DS3P, en veillant à ce que les autres composants et le refroidissement soient adaptés à votre configuration.
Il n'est généralement pas recommandé de retirer le ventirad une fois installé pour vérifier l'étalement de la pâte thermique sur votre carte mère GIGABYTE GA-970A-DS3P. Retirer le ventirad après fixation peut endommager le processeur ou la carte mère et compromettre la qualité de la pâte thermique.
Conseils pour une bonne application de la pâte thermique :
- Appliquer la pâte thermique avec soin : Utilisez une petite quantité, équivalente à un grain de riz, placée au centre du processeur avant d'installer le ventirad.
- Installer correctement le ventirad : Positionnez-le soigneusement et fixez-le fermement sans forcer excessivement, pour assurer un bon contact avec le processeur.
- Surveiller les températures : Après installation, vérifiez les températures du processeur via le BIOS ou un logiciel de monitoring. Des températures normales indiquent généralement une bonne application de la pâte thermique.
En résumé, il est préférable de ne pas démonter le ventirad uniquement pour vérifier la pâte thermique. Si vous observez des températures élevées ou des problèmes de performance, vous pourrez alors envisager de retirer le ventirad pour réappliquer la pâte thermique correctement.
Pour une application optimale de la pâte thermique sur un processeur compatible avec la carte mère GIGABYTE GA-970A-DS3P, une petite quantité équivalente à la taille d'un grain de riz est généralement suffisante. Voici les points importants à respecter :
1. Quantité de pâte thermique
Utilisez une fine noisette de pâte thermique, environ la taille d'un grain de riz, placée au centre du processeur. Cette quantité permet une bonne couverture sans excès.
2. Application et étalement
Lorsque vous installez le système de refroidissement (ventirad), la pression exercée étalera naturellement la pâte thermique sur la surface du processeur, assurant un contact optimal entre le processeur et le dissipateur thermique.
3. Éviter les excès
Ne mettez pas trop de pâte thermique, car un excès peut déborder sur les côtés et potentiellement causer des problèmes électriques ou réduire l'efficacité thermique.
4. Qualité de la pâte thermique
Choisissez une pâte thermique de bonne qualité pour garantir une bonne conductivité thermique et ainsi améliorer les performances de refroidissement.
5. Vérification
Si vous souhaitez vérifier la répartition de la pâte thermique, vous pouvez retirer le ventirad après installation pour observer si la pâte est bien étalée uniformément sur la surface du processeur.
En suivant ces conseils, vous assurerez une application efficace de la pâte thermique, contribuant à une meilleure dissipation de la chaleur et à la protection de votre processeur.
Pour le montage de votre carte mère GIGABYTE GA-970A-DS3P, il est conseillé de suivre un ordre précis pour installer le processeur, le ventirad (ventilateur de refroidissement) et fixer la carte mère dans le boîtier de l'ordinateur. Voici les étapes recommandées :
1. Installer le processeur sur la carte mère
Placez soigneusement le processeur dans le socket prévu à cet effet sur la carte mère. Assurez-vous que les repères d'alignement correspondent pour éviter d'endommager les broches ou le socket. Verrouillez le processeur en place selon les instructions du socket.
2. Appliquer la pâte thermique
Si votre ventirad ne possède pas de pâte thermique pré-appliquée, déposez une petite quantité de pâte thermique au centre du processeur. Cette pâte permet une meilleure conduction thermique entre le processeur et le ventirad.
3. Installer le ventirad
Fixez ensuite le ventirad sur le processeur en respectant les instructions du fabricant. Assurez-vous qu'il est bien fixé et que le câble d'alimentation du ventilateur est connecté à la carte mère.
4. Fixer la carte mère dans le boîtier
Une fois le processeur et le ventirad installés, placez la carte mère dans le boîtier de l'ordinateur. Alignez-la avec les entretoises et les ports d'entrée/sortie, puis vissez-la solidement.
Pourquoi cet ordre ?
- Facilité d'accès : Installer le processeur et le ventirad avant la fixation de la carte mère permet de travailler plus aisément, avec plus d'espace.
- Prévention des dommages : Cela évite de forcer ou de tordre la carte mère lors de la pose du ventirad, surtout s'il est volumineux.
- Contrôle optimal : Vous pouvez vérifier que la pâte thermique est bien appliquée et que le ventirad est correctement fixé.
En suivant cet ordre, vous facilitez le montage et réduisez les risques d'erreurs ou de dommages lors de l'assemblage de votre ordinateur.
La carte mère GIGABYTE GA-970A-DS3P dispose de 6 ports SATA numérotés de SATA0 à SATA5. Bien que l'ordre de connexion ne soit pas strictement imposé, il est conseillé de suivre un ordre pour optimiser les performances et la reconnaissance des périphériques :
- SATA0 : Connectez ici votre disque principal, idéalement un SSD, pour bénéficier de la meilleure bande passante.
- SATA1 : Ce port est recommandé pour un disque dur secondaire ou un autre SSD.
- SATA2 à SATA5 : Utilisez ces ports pour les autres disques durs ou périphériques SATA supplémentaires.
En suivant cet ordre, vous facilitez la gestion des disques dans le BIOS et le système d'exploitation, ce qui peut améliorer la stabilité et la performance globale de votre système. Assurez-vous également que les câbles SATA sont bien connectés et que les disques sont détectés correctement au démarrage.
Pour installer trois barrettes mémoire sur la carte mère GIGABYTE GA-970A-DS3P qui dispose de quatre emplacements DIMM, il est important de respecter un ordre précis afin d'optimiser les performances et activer le mode dual channel lorsque c'est possible.
Ordre d'installation recommandé
- Identifiez les slots mémoire, généralement étiquetés DIMM1, DIMM2, DIMM3 et DIMM4.
- Installez les barrettes dans les slots suivants : DIMM1, DIMM2 et DIMM4.
Cette configuration permet d'activer le dual channel sur deux paires de slots et d'utiliser efficacement la troisième barrette.
Conseils d'installation
- Assurez-vous que chaque barrette est bien enfoncée et que les clips de fixation sont verrouillés.
- Après installation, démarrez l'ordinateur et vérifiez dans le BIOS ou le système d'exploitation que la mémoire est correctement reconnue.
En suivant cet ordre, vous optimisez la bande passante mémoire et la stabilité du système.
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice GA-970A-DS3P - GIGABYTE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GA-970A-DS3P de la marque GIGABYTE.
MODE D'EMPLOI GA-970A-DS3P GIGABYTE
•• La séquence d’installation peut différer selon le type de boitier et de matériels utilisés. Les instructions d’installation ci-dessous s’appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence. •• Consultez le guide d’utilisation inclus pour des spécifications détaillées de la carte mère. •• Avant d’installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur. •• Avant d’installer les appareils, assurez-vous d’éteindre les appareils et votre ordinateur. Débranchez le cordon d’alimentation de la prise de courant pour éviter d’endommager les appareils et les composants du système. •• Placez l’ordinateur sur une surface stable pour éviter qu’il ne soit secoué suite à une installation inappropriée. Etape

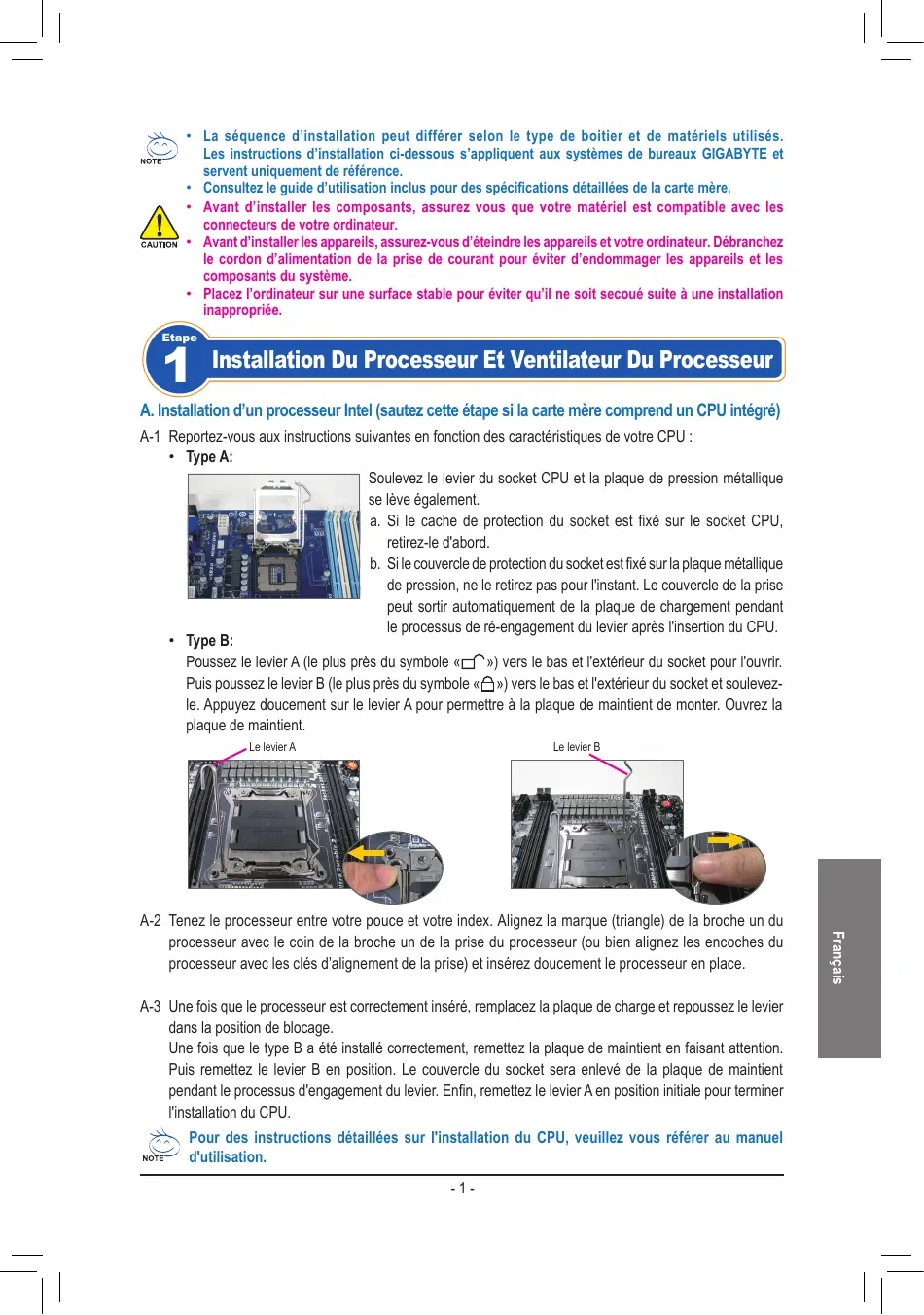

Installation Du Processeur Et Ventilateur Du Processeur
A. Installation d’un processeur Intel (sautez cette étape si la carte mère comprend un CPU intégré)
A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU : •• Type A: Soulevez le levier du socket CPU et la plaque de pression métallique se lève également. a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU. •• Type B: Poussez le levier A (le plus près du symbole « ») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « ») vers le bas et l'extérieur du socket et soulevezle. Appuyez doucement sur le levier A pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient.
Le levier B Le levier A A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.
Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU. Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation. -1-
A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d’alignement de la prise) et insérez doucement le processeur en place.
B. Installation d’un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)
B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs’adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.
Levier du support processeur
•• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s’adaptera pas s’il n’est pas orienté correctement. Réglez l’orientation du processeur si cela se produit.
•• NE touchez PAS les contacts de la prise ; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n’est pas installé
C. Installation du ventilateur du processeur
C-1 Avant d’installer le ventilateur du processeur, veuillez tout d’abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d’installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer. Etape
Installation De La Mémoire
Notez l’orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l’image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.
Préparation Du Boîtier Et Installation D’un Bloc D’alimentation
En utilisant un système de bureau GIGABYTE comme dans l’exemple donné, retirez tout d’abord les deux côtés et le dessus du casier afin d’installer le bloc d’alimentation. Placez le bloc d’alimentation à l’endroit approprié dans le boîtier et fixez-le à l’aide des vis. L’installation et le placement du bloc d’alimentation peuvent varier selon le type de boîtier utilisé. Pour être sûr qu’une puissance suffisante puisse être délivrée à votre système, l’utilisation d’une alimentation de bonne qualité est recommandée. L’utilisation d’un bloc d’alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l’incapacité du système à être lancé.
Installation De La Carte Mère
Retirez le bouclier d’Entrée/sortie original de l’arrière du boîtier et remplacez-le par le bouclier d’Entré/sortie de la carte mère. Placez la carte mère à l’intérieur du boîtier en la positionnant dans son bouclier d’Entré/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l’aide les vis. Bouclier Entrée/Sortie (I/O)
Installation D’une Carte D’extension
Repérez une fente d’extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d’extension dans la fente. Fixez le support de la carte d’extension sur le panneau arrière du boîtier à l’aide d’une vis.
Carte graphique PCI Express
•• Avant d’acheter une carte d’extension, vérifiez la longueur de la carte, en vous assurant qu’elle est adaptée à votre boîtier.
•• Assurez-vous que carte d’extension est complètement enfoncée dans la fente.
Installation Des Appareils Ide Et Sata
6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM. Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l’aide de vis.
Installation d’un lecteur optique
6-2 Installez vos disques durs IDE et SATA.
Installez le disque dur dans une baie de lecteur à l’intérieur du boîtier et fixez-le à l’aide de vis.
•• Un connecteur de carte mère IDE peut connecter jusqu’à deux appareils IDE. Avant l’installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.
•• Si plus d’un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la séquence de lancement du disque dur.
Installation d’un disque dur
7 Connexion Des Câbles Aux Connecteurs Internes
7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs
IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l’indicateur de courant, l’indicateur de l’activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l’en-tête du panneau avant (F_PANEL) de la carte mère. Emplacements de broche A :
Emplacements de broche B :
En-tête du panneau avant
MSG : DEL Message/Marche/Veille
PWR : DEL de marche PW: Commande marche/arrêt SPEAK: Haut-parleur HD: DEL d’activité du disque dur RES: Commande de réinitialisation CI : En-tête d’instructions du châssis
(Remarque) Les emplacements de broche du panneau avant peuvent être différentes de ceux indiqués sur le schéma. Consultez le mode d’emploi de la carte mère pour trouver l’emplacement réel des broches.

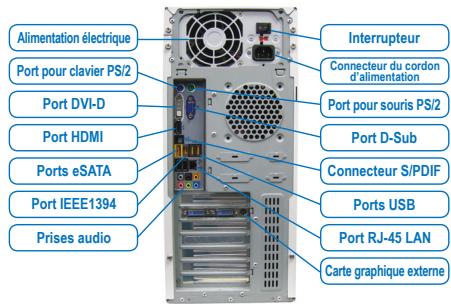

Connexion des périphériques
Panneau arrière du boîtier
