MANUALE UTENTE GA-970A-DS3P GIGABYTE
- La sequenza dell'installazione può differire a seconda del tipo di case e dei dispositivi utilizzati. Le istruzioni per l'installazione indicate in basso si applicano ai sistemi desktop GIGABYTE e sono solo di riferimento.
- Per specifiche dettagliate sulla schedamadre,fare riferimento al manuale utente incluso.
- Accertarsi che i dispositivi siano conformi ai connettori sul computer, prima di installerli.
- Prima dell'installazione, accertarsi che i dispositivi e il computer siano spenti. Scollegare il cavo elettrico alla presa per evitare di danneggiare i dispositivi e i componenti delsystema.
- Posizione il computer su una superficie stabile per ovviare ai problemi di un'installazione non corretta dovuta a oscillazioni.

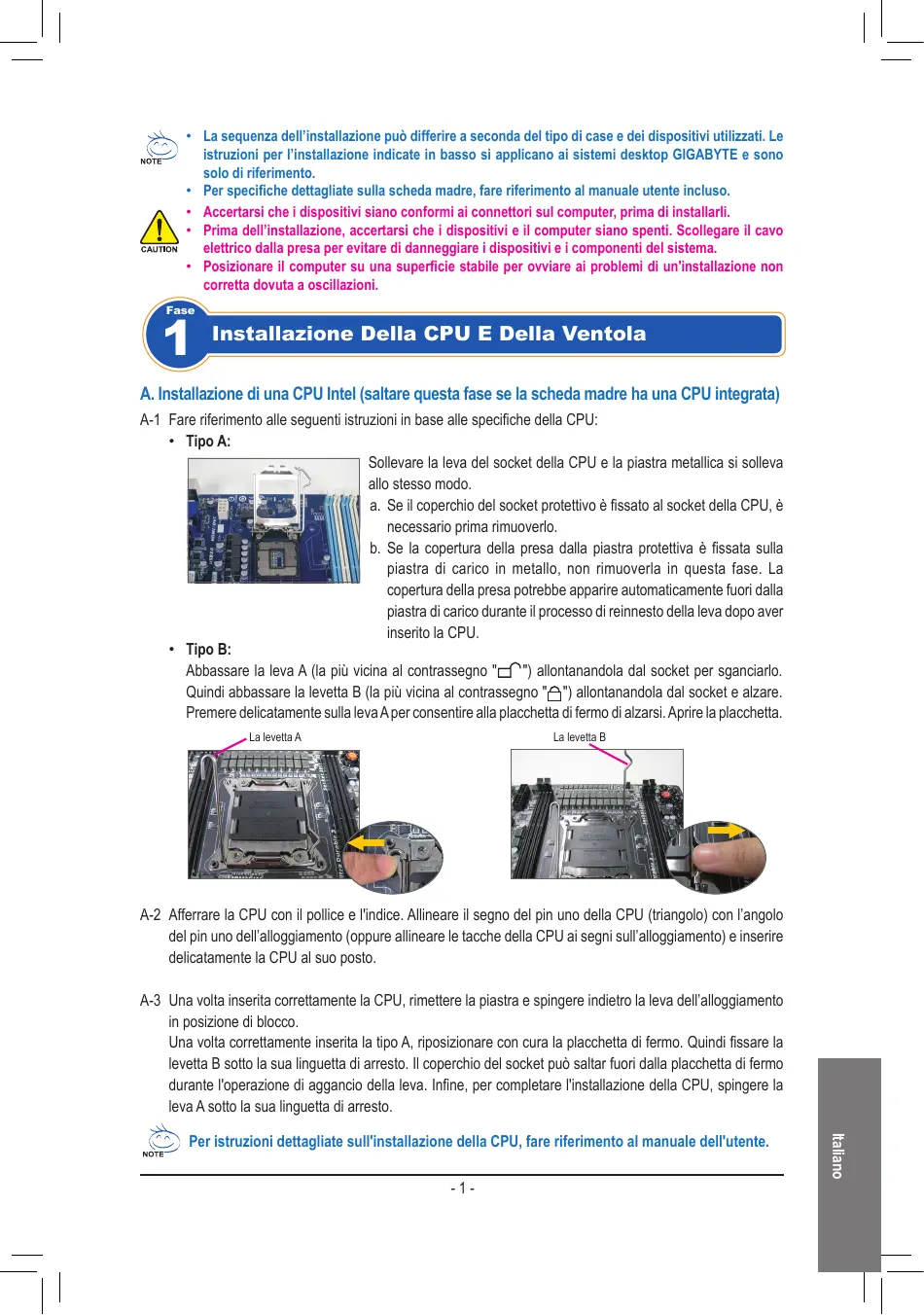

Installazione Della CPU E Della Ventola
A. Installazione di una CPU Intel (saltare esta fase se la schedà madre ha una CPU integrata)
A-1 Fare riferimento alle segunti istruzioni in base alle specifiche della CPU:
Sollevare la leva del socket della CPU e la piatra metallica si solleva allo stesso modo.
a. Se il coperchio del socket protettivo è fissato al socket della CPU, è necessario prima rimuoverlo.
b. Se la copertura della presa alla piastra protettiva è fissata sulla piastra di carico in metallo, non rimuoverla in questa fase. La copertura della presa potrebbe apparire automaticamente fuori alla piastra di carico durante il processo di reinnesto della leva dopo aver inserto la CPU.

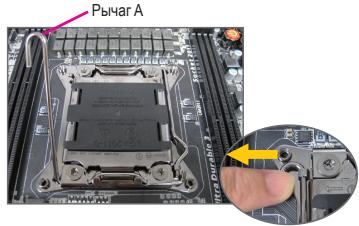

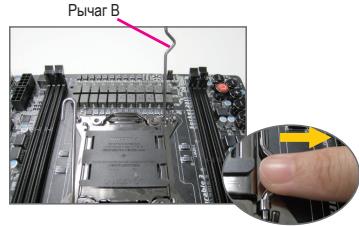

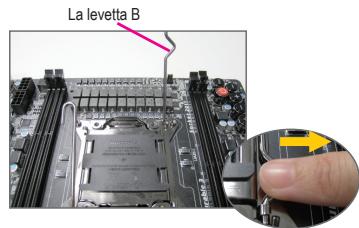

Abbassare la leva A (la più vicina al contrassegno "□") allontanandola dal socket per sganciarlo. Quindi abbassare la levetta B (la più vicina al contrassegno "□") allontanandola dal socket e alzare. Premere delicatamente sulla leva A per consentire alla placchetta di fermo di alzarsi. Aprire la placchetta.
A-2 Afferrare la CPU con il pollice e l'indice. Allineare il segno del pin uno della CPU (triangolo) con l'angolo del pin uno dell'alloggiamento (oppure allineare le tacche della CPU ai segni sull'alloggiamento) e insere delicatamente la CPU al suoippo.
A-3 Una volta inserta correttamente la CPU, rimettere la piastra e spingere indietro la leva dell'alloggiamento in posizione di blocco.
Una volta correttamente inserita la tipo A, ripositionare con cura la placchetta di fermo. Quindi fissare la levetta B sotto la sua linguetta di arresto. Il coperchio del socket può saltar fuori alla placchetta di fermo durante l'operazione di aggancio della leva. Infine, per completing l'installazione della CPU, spingere la leva A sotto la sua linguetta di arresto.
Per istruzioni dettagliate sull'installazione della CPU, fare riferimento al manuale dell'utente.
B. Installazione di una CPU AMD (saltare esta fase se la schedà madre ha una CPU integrata)

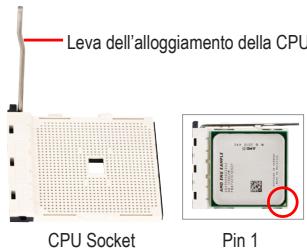

B-1 Sollevare Completely la leva dell'alloggamento della CPU. Allineare il pin uno della CPU (simbolo del triangolino) con il segno del triangolo sull'alloggamento ed insere delicatamente la CPU. Accertarsi che i pin della CPU si insertancano perfettamente nei fori.
B-2 Una volta inserta, poggiare un dito al centro della CPU, abbassando la leva dell'alloggiamento e bloccandola in posizione.
- Non forzare la CPU nell'alloggiamo. La CPU non può essere inserita, se orientata in maniera errata. In questo caso, orientare correttamente la CPU.
- NON toccare i contatti dell'alloggamento. Per proteggere l'alloggamento della CPU, riposizonare sempre le copertura di protezione quando la CPU non è installata.
C. Installazione della ventola della CPU
C-1 Prima di installare la ventola della CPU, aggiungere uno strato sottile di pasta dissipatrice sulla superficie della CPU stessa. Quindi installare la ventola (fare riferimento al relativo manuale d'installazione)
C-2 Collegare il cavo della ventola al connettore CPU_FAN sulla schedà madre, in modo che possa funzionare correttamente evitando il surriscaldamento della CPU.
Installazione Del Modulo Di Memoria
Fare attenzione all'orientamento del modulo di memoria. Distribuire le clip di fissaggio su entrambé le estremità dell'alloggiamento della memoria. Inserire il modulo di memoria nell'alloggiamento. Come indicate nell'imagine a sinistra, poggiare le dit sul bordo superiore del modulo di memoria spingendolo verso il basso ed inserendolo in verticale nell'alloggiamento. Le clip sulle estremità dell'alloggiamento scatteranno, una volta inserito il modulo.
Preparazione Del Case E Installazione Dell'alimentazione
Usando ilsystema desktop GIGABYTE come esempio, rimuovere prima entrambi i lati e l coperchio del case per insertire l'alimentazione. Posizionare l'alimentatore nel case correttamente e fissarlo con le viti. L'installazione e la posizione dell'alimentazione possono variate a seconda del tipo di case utilizzato.
Per garantire un'alimentazione sufficiente alsystema, si consiglia di utilizzato un alimentatore di buona qualità.
Installazione Della Scheda Madre
Rimuovere la maschera posteriore del case e sostiturla con quella della schedamadre. Collocare la schedamadre all'interno del case posizionandolo nella sua maschera posteriore. Allineare i fori per le viti di montaggio sulla schedamadre con i fori corrispondenti sul case. Fissare la schedamadre con le viti.
Schemo I/O
Installazione Di Una Scheda Di Espansione
Scheda grafica PCI Express
Individuare uno slot di espansione che supporti la sched e torniere il suo coperchio dal pannello posteriore del case. Inserire la scheda di espansione dello slot. Fissare con una vite la staffa della scheda di espansione al pannello posteriore del telao.
- Prima di acquistare una schedà di espansione, controllare la lunghezza della schedà, assicurandosi che si adatta al telaio.
- Accertarsi che la schedà di espansione sia Completely insertita nelle slot.
Installazione Di Dispositivi IDE E SATA
Installazione di un'unità ottica
6-1 Installare le unità ottiche, come DVD-ROM e CD-ROM. Rimuovere il coperchio dell'alloggiamento dell'unità da 5,25" sulla parte anteriore del case. Montare l'unità ottica nell'alloggiamento da 5,25" e fissarla con le viti.
6-2 Installare dischi rigidi IDE e SATA. Installare il disco rigido nell'alloggiamento all'interno del case e fissarlo con le viti.
Installazione di un disco rigido
- Un connettore IDE della schedà madre più collegare fino a due dispositivi IDE. Prima dell'installazione controllinge le impostazioni dei jumper (master e slave) sui dispositivi IDE.
- Se è installato più di un disco rigido, accedere al BIOS Setup del sistema per impostare la sequenza di avvio del disco rigido.
Collegameno Dei Cavi Ai Connettori Interni
7-1 Collegare i cavi ai connettori interni e ai connettori sulla schedamadre, inclusi i connettori IDE/SATAe quelli dell'audio del pannello frontale, USB, IEEE 1394 ecc.
7-2 Collegare il modulo del pannello frontale (diverno a seconda della struttura del case e che è composto da spia di alimentazione, spia dell'attività del disco rigido, altoparlanti, tasto di reset, tasto di accensione, ecc.) dal case al connettore del pannello frontale (F PANEL) sulla scheda madre.
Connettore del pannello frontale
Assegnazioni pin A:
Assegnazioni pin B:
MSG:LED Messaggio/Alimentazione/ Sleep
PWR: LED alimentazione
PW: Interruttore di alimentazione SPEAK: Altoparlante
HD:LED di attività del disco rigido
RES:Tasto reset
C.I.: Collettore di intrusione dello chassis
(Note) Le assegnazioni dei pin del pannello frontale sono differere da modello a modello. Fare riferimento al manuale utente della schedà madre per le assegnazioni reali dei pin.
Fase
Periferiche Di Connessione

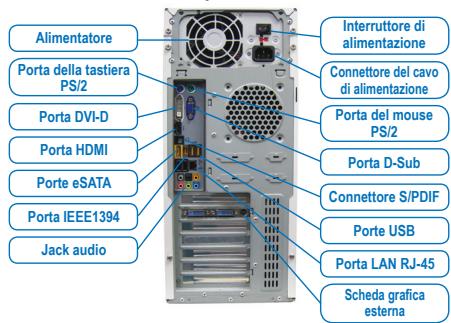

Pannello posteriore del telaio
Una volta completinge le fasi di cui sopra, collegare le periferiche come tastiera, mouse, monitor ecc., al computer. Quindi collegare l'alimentazione, accendere il systeme e installare il software necessario.
