Típus	Fedélzeti kamera (DVR)
Márka	Navitel
Modell	RS985 GPS
Elülső kamera érzékelő	SONY IMX415 STARVIS
Videó felbontás (elöl)	2160p (4K), 1440p (2K), 1080p (Full HD)
Látószög (elöl)	160°
Lencse	7 rétegű üveg
Hátsó kamera érzékelő	GC2053
Videó felbontás (hátul)	1080p (Full HD)
Látószög (hátul)	120°
Processzor	NT98529
Kijelző	3" IPS, 480 x 854
Felvételi formátum	MOV
MicroSD kártya kapacitás	Akár 512 GB (U3 osztály vagy magasabb)
Akkumulátor	3,7 V, 500 mAh
Tápellátás	5 V, 2 A USB-C-n keresztül
Kapcsolódás	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-szenzor	Igen, állítható érzékenységgel
Vezetőtámogatás (ADAS)	Távolságkontroll, sávelhagyás, mozgásindítás, hátulról történő ütközés, holttér, gyalogos észlelés
Parkolási mód	Igen (NAVITEL SMART BOX MAX szükséges)
Ciklusos felvétel	Igen, választható időtartammal
Mobil alkalmazás	Navitel DVR Center (iOS/Android)
Nyelvek	Több (angol, francia, német, stb.)
Karbantartás	Tisztítsa a lencsét puha ruhával, vegyszerek nélkül; kapcsolja ki tisztítás előtt
Biztonság	Használjon eredeti töltőt; kerülje a szélsőséges hőmérsékleteket; ne szerelje szét

Gyakran ismételt kérdések - RS985 GPS Navitel

Hogyan telepítsem a microSD kártyát?

Helyezzen be egy nagy sebességű microSD kártyát (U3 osztály vagy magasabb, akár 512 GB) a nyílásba, amíg a készülék ki van kapcsolva. Az adathibák elkerülése érdekében formázza meg a kártyát a DVR-ben használat előtt a Menü > SD-kártya formázása menüpontban.

Hogyan formázzam meg az SD kártyát?

Lépjen a Menü módba, válassza az SD-kártya formázása lehetőséget, és erősítse meg. Ez biztosítja a helyes működést és megelőzi az adathibákat. Mindig formázzon új kártyát a DVR-ben.

Hogyan csatlakozzak a Navitel DVR Center alkalmazáshoz?

Töltse le a Navitel DVR Center alkalmazást a Google Play-ből vagy az App Store-ból. Engedélyezze a Wi-Fi-t a DVR-n a Menü > Wi-Fi menüpontban. Telefonja beállításaiban csatlakozzon a DVR Wi-Fi hálózatához (a név a Menü > Wi-Fi Navitel menüben látható). Nyissa meg az alkalmazást, és válassza ki DVR-jét. Az alapértelmezett jelszó a Menü > Wi-Fi jelszó menüben módosítható.

Mi a parkolási mód és hogyan működik?

A parkolási mód a G-szenzort használja az ütközések észlelésére, amikor az autó parkol. Ha aktiválódik, ment egy vészhelyzeti fájlt. Folyamatos tápellátást igényel egy olyan eszközön keresztül, amely megakadályozza az akkumulátor lemerülését, például a NAVITEL SMART BOX MAX.

Hogyan állítsam vissza a készüléket?

Ha a készülék nem reagál, nyomja meg a Reset gombot (a hátlapon található) egy gemkapoccsal vagy hasonló eszközzel. Ez újraindítja a DVR-t a mentett fájlok elvesztése nélkül.

Hogyan engedélyezzem az ADAS funkciókat?

A Menüben lépjen az ADAS beállításokhoz, és kapcsolja be a kívánt funkciókat: távolságkontroll, sávelhagyás, mozgásindítás figyelmeztetés, gyalogos észlelés, hátulról történő ütközés és holttér észlelés. Állítsa be az érzékenységet szükség szerint.

Hogyan telepítsem a hátsó kamerát?

Szerelje fel a hátsó kamerát a hátsó ablakra a mellékelt matricával. Vezesse át a videokábelt az utastéren, és csatlakoztassa a DVR CAM-IN portjához. Használja a mellékelt videokábelt, és győződjön meg a csatlakozások biztonságáról. Professzionális telepítés javasolt.

Mi a teendő, ha a GPS jel gyenge?

A gyenge GPS jelet okozhatja rossz idő, alagút vagy akadályok. Győződjön meg arról, hogy a DVR szabad rálátással rendelkezik az égre. Ha a sebességkijelzőn '-- -' látható, várja meg a jel megszerzését. A készülék GPS-t használ a sebesség és a kamerafigyelmeztetésekhez.

Hogyan tisztítsam a lencsét?

Tisztítás előtt kapcsolja ki a készüléket. Puha, száraz ruhával óvatosan törölje le a lencsét. Ne használjon vegyszereket vagy tisztítószereket, mert károsíthatják a lencse bevonatát.

Hogyan frissítsem a firmware-t?

A firmware frissítése elvégezhető a Navitel DVR Center alkalmazáson keresztül Wi-Fi kapcsolaton keresztül. Alternatív megoldásként töltse le a legújabb firmware-t a Navitel weboldaláról, és másolja a microSD kártyára. Helyezze be a kártyát, és kövesse a képernyőn megjelenő utasításokat.

HASZNÁLATI ÚTMUTATÓ RS985 GPS Navitel

Köszönjük, hogy ezt a NAVITEL® terméket választotta.

A NAVITEL RS985 GPS egy sokoldalú, nagyfelbontású, több funkciót és applikációt tartalmazó DVR. Az említett funkciók leírása megtalálható jelen Használati útmutatóban. Kérjük, hogy a készülék használatba vétele előtt olvassa el figyelmesen az útmutatót és tartsa meg későbbi használatra.

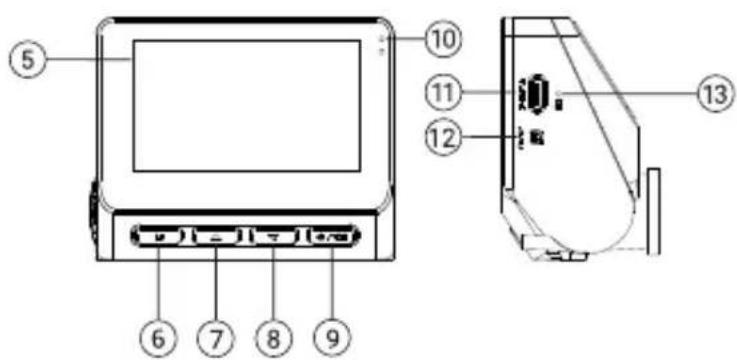

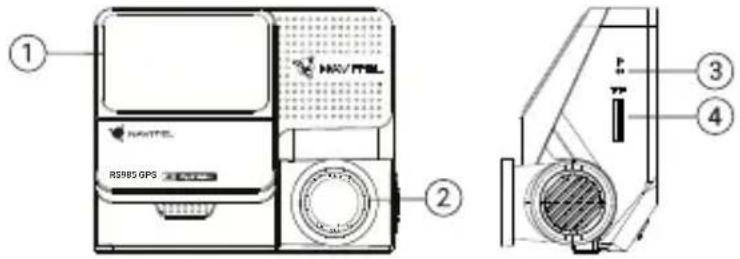

A készülék alkatrészei

1. Szélvédő tartó
2. Objektív
3. Reset gomb
4. MicroSD nyílás
5. Kijelző
6. Menü gomb

7. Fel gomb

8. Le gomb

9. Bekapcsoló/OK gomb
10. LED kijelzők
11. USB-C csatlakozó
12. Hátsó kameratartó (CAM-IN)
13. Mikrofon

Csomag tartalma

• Szélvédőkamera NAVITEL RS985 GPS
• Autós töltő 12/24 V
• Hátsó kamera
• USB-C - USB-A kábel
• Videó kábel
• Kéziköny
  • Jótállási jegy
• Ajándék utalvány
  • Elektrosztatikus film - 2 db.

Müszaki adatok

Fő kamera	Kamera szenzor SONY IMX415 STARVIS
	Videó felbontása 2160p (4K),1440p (2K),1080p (Full HD)
	Látószög 160°
	Lencse 7 rétegű
Hátsó kamera	Kamera szenzor GC2053
	Videó felbontása 1080p (Full HD)
	Látószög 120°
Processzor NT98529
Képernyő 3", 480 x 854 IPS
Felvétel formátuma MOV
MicroSD kártya kapacitása Max. 512 GB
Töltő port USB-C

CAM-IN micro-jack	(2.5 mm)
Akkumulátor 3.7 V, 500 mAh
Áramforrás 5 V, 2 A
Wi-Fi 802.11 b/g/h
GPS értesítés	kamerák / figyelmeztetések / sebesség
G-szenzor	Igen
Vezető asszisztensek	távolságszabályozás/ kijelölés kereszteződés vezérlés / a hátulról történő ütközés veszélye és az oldalsó holtpont-ellenőrzés
Nyelv*	Francia, Spanyol, Német, Lengyel, Szlovák, Angol, Orosz, Olasz, Cseh, Magyar

Megjegyzés: az eszköz általános funkcionalitását nem módosító csomagolást, megjelenést, specifikációkat a gyártó előzetes értesítés nélkül megváltoztathatja.
*Új nyelvi csomagok adhatók hozzá a jövőbeni firmware-frissítésekhez

NAVITEL s.r.o. kijelenti, hogy a NAVITEL RS985 GPS megfelel a RED 2014/53/EU irányelv előírásainak. A Megfelelőségi igazolás teljes szövege az alábbi címen található: https://www.navitel.com/declaration_of_conformity

Üzembe helyezés

1. Helyezze a microSD kártyát (külön megvásárolható) a DVR rögzítőbe. Használjon gyors SD kártyát (Class U3 vagy nagyobb), melynek kapacitása 512 GB-ig.

• Annak érdekében, hogy elkerülje a DVR és/vagy az SD kártya sérüléseit, ne húzza ki-be az SD kártyát a DVR működése közben.

• Kérjük, mielőtt egy microSD kártyát használna a DVR készülékben, előzetesen formázza azt az esetleges adathibák elkerülése érdekében. Az SD kártya formázásához a Menüben válassza ki a Format SD-card opciót és erősítse meg választását.

• Rögzítse a készüléket a szélvédön a tartóval.

• Csatlakoztassa az autós akkutöltöt az öngyújtó nyilásába.
• Csatlakoztassa az autós akkutöltöt a DVR csatlakozójába (USB-C csatlakozó).
• Nyomja meg az indítógombot, ekkor a DVR bekapcsol, és automatikusan felvételt készít.
• Állítsa be a DVR helyzetét.

Elővigyázatossági intézkedések

• A beépített akkumulátor csak a parkoláskor történő események felvételét, illetve az eszköz megfelelő kikapcsolását szolgálja; az eszköz megfelelő működéséhez minden módban szükséges az állandó áramellátás.
• Kizárólag a töltőhöz tartozó eredeti adaptert használja. Más típusú adapter használata negatívan befolyásolhatja az akkumulátor állapotát. Kizárólag a gyártó által jóváhagyott tartozékokat használjon.
• A működés során ajánlott hömérsékleti tartomány: 0 - +35 °C. Tárolási hömérséklet: +5 - +45 °C. Relatív páratartalom: 5% - 90% páralecsapódás hiányában (25 °C).
• A robbanás vagy tüz kialakulásának elkerülése érdekében a készüléket ne helyezze tüzforrás közelébe.
• A készüléket ne tegye ki erős fizikai hatásoknak.
• Ne helyezze a készüléket elektromágneses sugárzást kibocsátó tárgyak közelébe.
• Mindig tartsa tisztán a lencsét. Ne használjon mosószert vagy egyéb kémiai tisztítószert a készülék tisztításához, illetve tisztítás előtt mindig kapcsolja ki a készüléket.
• Vegye figyelembe az Ön tartózkodási államában érvényben lévő törvényeket, illetve előírásokat. A készülék nem használható illegális célokra.
• Ne próbálja szétszerelni vagy megjavítani a készüléket. Amennyiben a készülék meghibásodik, vegye fel a kapcsolatot a szervizzel.

A STARVIS és STARVIS a Sony Corporation védjegyei.

Gombok

Gomb Funkció
	Nyomja meg röviden a készülék indítása érdekében.Nyomja meg, és 2 másodpercig tartsa benyomva ezt a gombot a készülék kikapcsolásához.Felvételi üzemmódban (STBY) nyomja meg a gombot a felvétel elindításához; a felvétel leállításához nyomja meg újra.A menüben nyomja meg a gombot egy menüpont kiválasztásához.
	Felvételi üzemmódban (STBY) nyomja meg a gombot a Menü üzemmódba való belépéshez.A Menüben nyomja meg a gombot a következő Menü-kategóriára való átváltáshoz.
	A Menüben az előző menüpont kiválasztásához nyomja meg a gombot.Felvétel üzemmódban nyomja meg és tartsa lenyomva a gombot 2 másodpercig a kép készítéséhez.
	A Menüben nyomja meg a gombot a következő menüpont kiválasztásához.Felvétel üzemmódban tartsa lenyomva a gombot 2 másodpercig a fő- és a hátsó kamera közötti váltáshoz.
Reset gomb Amennyiben a készülék nem válaszol, nyomja meg a visszaállítás érdekében.

A DVR videofájljaival és beágyazott adataival való munka megkönnyítése érdekében használja a Navitel DVR Player. Letöltés elérhető: https://www.navitel.com/downloads/navitel-dvr-player

A készülék funkciói

SD kártya formázás:	A microSD kártya formázása a DVR-ben elengedhetetlenül szükséges a készülék megfelelő működéséhez. A mikroSD kártya használata előtt vagy adathiba esetén, kérjük, formázza a mikroSD kártát. Az SD kártya formázásához a Menüben válassza ki és nyomja meg a Format SD-card opciót, majd erősítse meg választását.
Felvétel	Csatlakoztassa a készüléket egy külső tápforráshoz, így a felvételkészítés automatikusan elkezdődik. A felvétel leállítása érdekében nyomja meg még egyszer a Felvétel gombot. Új felvétel készítése érdekében nyomja meg még egyszer a Felvétel gombot. A készülék minden felvételt automatikusan ment és tárol.
Frekvencia	Ez a funkció úgy állítja be a zársebességet, hogy minimalizálja a mesterséges fényforrásokból származó villódzás hatását. Az aktuális frekvenciát a menüben választhatja ki.
Felvétel lánc készítése	Ez az opció lehetővé teszi a rendelkezésre álló idő alatt történő felvételek készítését és fájl sorozatként történő mentését. Amennyiben a kártya memóriatára kiürül új felvétel készítése folyamán, a nem védett fájlokat a felvétel során az eszköz azok készítési időpontja sorrendjében írja felül.
Kikapcsolás Válassza	ki azt az inaktivitási periódust, mely után a készülék magától kikapcsol.
Bélyegző A rögzített	videókhoz dátum- és sebességbélyegzőket adhat.
G-szenzor	Közúti baleset esetén a DVR automatikusan zárolja az aktuális videót. A védett fájlok nem törölhetők vagy írhatók felül. A G-érzékelő érzékenységét a menüben állíthatja be.
GPS lokalizáció	A készülék beépített GPS chipsettel és GPS antennával van felszerelve, így a földrajzi hosszúság és szélesség adatok mellett még egyéb információk is megjeleníthetők a kijelzőn.
Válasszon nézet módot	A képernyő jobb felső negyedének megnyomásával átválthat a fényképezőgép nézet módjai: csak elülső; csak vissza; hátul elől (kép a képben).
USB-csatlakozás	Ha az eszközt USB-kábellel csatlakoztatja a számítógéphez, két csatlakozási lehetőség jelenik meg:1) Mass Storage: fájlok lejátszása, másolása és törlése.2) Record: normal mód.
Parkoló mód*	Parkoló üzemmód - az ütközésvezérlés a G-érzékelő működésén alapul: ha az működésbe lép, egy vészfájl íródik.
Fejlett vezetőtámogató rendszerek (ADAS)	A rendszer figyeli az objektumhoz való veszélyes megközelítést, szabályozza a sávelhagyást, figyelmeztet az elöl haladó objektum mozgásának kezdetére, és észleli az autó előtti gyalogosok megjelenését. A riasztások érzékenységét a menüben állíthatja be.
Mobilalkalmazások támogatása	Megnézheti és megoszthatja a DVR-rel készített videókat és fényképeket okostelefonján a Navitel DVR Center alkalmazáson keresztül. A letölthető alkalmazás Wi-Fi hálózaton keresztül csatlakoztatja telefonját a DVR-hez.

Megjegyzés: *az üzemmód csak akkor érhető el, ha a DVR állandó tápegységhez van csatlakoztatva egy olyan eszközön keresztül, amely megakadályozza az akkumulátor túlzott lemerülését - NAVITEL SMART BOX MAX.

A Navitel DVR Center applikáció telepítése

1. Töltse le a Navitel DVR Center alkalmazást és telepítse azt mobiltelefonjára vagy táblagépjére, követve a mobil eszköz által adott utasításokat. Mobiltelefonja segítségével is letöltheti az alkalmazást a DVR menüjében található QR kód (Applikáció QR) beolvasása által. A Beállításokban válassza ki a WiFi, majd nyomja meg az On gombot.
2. A DVR menüben kapcsolja be a WiFi, majd végezze el ugyanezt a műveletet a telefonján is.
3. Müködtesse az alkalmazást. Válassza ki a listából a kívánt videót. A DVR információkat a DVR menüben találhatja meg (Wi-Fi Navitel).
4. WiFi keresztül csatlakoztassa mobil eszközét a DVR-hez. Használja jelszavát, amennyiben szükséges. Lecserélheti jelszavát a DVR menüben (WiFi jelszó).
5. A Navitel DVR Center segítségével Ön lehetőséget kap:

• DVR firmware frissítéséhez;

• a DVR funkciók irányításához a Beállítások menüben: a parkolási mód kiválasztásához, az ütközésszenzor, a video modul és az SD kártyaformázás tulajdonságainak beállításához;
• fényképek és videó anyagok mentéséhez, megjelenítéséhez, törléséhez és továbbításához, valamint a DVR felvételek valós idejű követésére a mobil készülék képernyőjén.

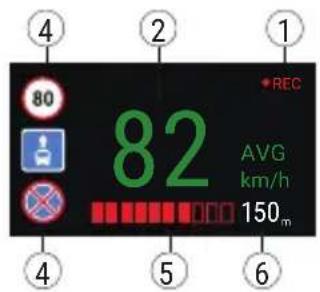

Digitális sebességinformációk és a Kamera

A Digitális sebesség opció a pontos idő, valamint a jármű GPS jelek alapján meghatározott sebességének kijelzésére szolgál. Ebben az üzemmódban az aktuális sebesség [2] és az idő [3] folyamatosan látható.

A Kamera info opció tájékoztatja a gépkocsivezetőt az utat megfigyelő kamerák tekintetében és figyelmeztetéseket továbbít felé.

(A továbbiakban: Kamerák) A Kamerainformációk indításakor a készülék kijelzi a sebességet és az időpontot. A legközelebbi kamera észlelésekor a kijelzőn az alábbi információk jelennek meg:

- pillanatnyi sebesség [2],

- kamera piktogram [4],

- dinamikus közeledésjelző, mely mutatja a legközelebbi kamerához [5] való közeledés mértékét, - a kamerához viszonyított távolság [6].

Az összes információ megjelenítése fekete hátterű képernyőn történik.

A Felvétel üzemmódban (REC), a képernyön a ● REC felirat megjelenítésre [1].

Amennyiben a jármű megáll, a kijelzón „o” jelenik meg.

GPS jel hiányában a képernyőn a --- jelzés jelenik meg.

Megjegyzés. A GPS jel gyengeségét a kedvezőtlen időjárási viszonyok vagy további külső tényezők is okozhatják. Kérjük, ekkor figyeljen a jármű sebességmutatójára is.

Fejlett vezetőtámogató rendszerek (ADAS)

Ha a fejlett vezetőtámogató rendszer aktiválva van, a következő funkciók érhetők el:

1. objektum veszélyes közelségének követése

1. sávelhagyás ellenőrzése


1. figyelmeztetés egy elöl haladó tárgy mozgásának kezdetére

1. üzenet az autó előtt megjelenő gyalogosokról

1. hátulról történő ütközés veszélye

Hátsó kamera

A hátsó kamera nagyfelbontású képe segítségére lesz parkoláskor, vagy akár menet közben az Ön mögött történtek pontos rögzítésében. A modern, kettős felvételi technológia lehetővé teszi az autó előtt és mögött történtek együttes rögzítését az előre nem látható helyzetek későbbi megoldásához.

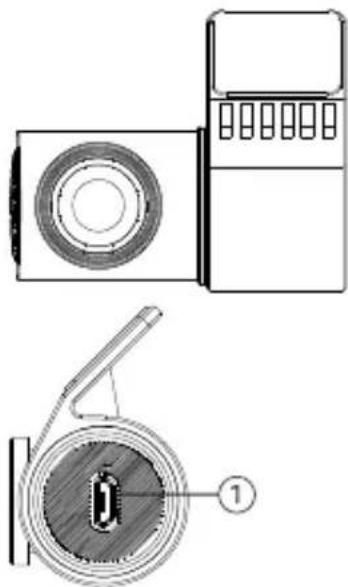

Hátsó kamera felszerelése

Telepítse a kamerát a hátsó ablakra egy matricával, helyezze a vezetéket az utastéren keresztül, és csatlakoztassa a vezetéket a hátsó kamera csatlakozójához.

Jegyzet: Erősen ajánlott, hogy a kamera telepítését tapasztalt szakember végezze. A kábelvezetéshez speciális eszközöket vagy rögzítéseket igényelhet. Győződjön meg róla, hogy ezek a munkák biztonságosan elvégezhetők.

A hátsó kamera nem vízálló.
