RS985 GPS - Armatuurlaua kaamera Navitel - Tasuta kasutusjuhend

Toote tüüp	Auto salvesti (DVR)
Bränd	Navitel
Mudel	RS985 GPS
Peakaamera andur	SONY IMX415 STARVIS
Video eraldusvõime (ees)	2160p (4K), 1440p (2K), 1080p (täis-HD)
Vaatenurk (ees)	160°
Objektiiv	7-kihiline klaas
Tagakaamera andur	GC2053
Video eraldusvõime (taga)	1080p (täis-HD)
Vaatenurk (taga)	120°
Protsessor	NT98529
Ekraan	3" IPS, 480 x 854
Salvestusvorming	MOV
MicroSD kaardi maht	Kuni 512 GB (klass U3 või rohkem)
Aku	3,7 V, 500 mAh
Toiteallikas	5 V, 2 A USB-C kaudu
Ühenduvus	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-andur	Jah, reguleeritava tundlikkusega
Juhiabi (ADAS)	Distantsikontroll, sõidurea hoidmine, liikumise alustamine, tagant otsasõit, pimeala, jalakäijate tuvastus
Parkimisrežiim	Jah (nõuab NAVITEL SMART BOX MAX)
Tsükliline salvestus	Jah, valitava kestusega
Mobiilirakendus	Navitel DVR Center (iOS/Android)
Keeled	Mitu (inglise, prantsuse, saksa jne)
Hooldus	Puhastage objektiivi pehme lapiga, ärge kasutage kemikaale; lülitage enne puhastamist välja
Ohutus	Kasutage originaallaadijat; vältige äärmuslikke temperatuure; ärge võtke lahti

Korduma kippuvad küsimused - RS985 GPS Navitel

Kuidas paigaldada mikroSD-kaarti?

Sisestage kiire mikroSD-kaart (klass U3 või rohkem, kuni 512 GB) pilusse, kui seade on välja lülitatud. Vigade vältimiseks vormindage kaart enne kasutamist DVR-is menüü kaudu: Menüü > Vorminda SD-kaart.

Kuidas vormindada SD-kaarti?

Minge menüü režiimi, valige Vorminda SD-kaart ja kinnitage. See tagab õige töö ja väldib andmevigu. Vormindage uus kaart alati DVR-is.

Kuidas ühendada Navitel DVR Center rakendusega?

Laadige alla Navitel DVR Center rakendus Google Playst või App Store'ist. Lubage DVR-is Wi-Fi menüü kaudu: Menüü > Wi-Fi. Oma telefoni seadetes ühendage DVR-i Wi-Fi võrguga (nimi kuvatakse menüüs > Wi-Fi Navitel). Avage rakendus ja valige oma DVR. Vaikimisi parooli saab muuta menüüs > Wi-Fi parool.

Mis on parkimisrežiim ja kuidas see töötab?

Parkimisrežiim kasutab G-andurit, et tuvastada lööke, kui auto on pargitud. Kui see käivitub, salvestatakse hädaolukorra fail. Nõuab pidevat toiteallikat seadme kaudu, mis takistab aku tühjenemist, näiteks NAVITEL SMART BOX MAX.

Kuidas seadet lähtestada?

Kui seade ei reageeri, vajutage Lähtestusnuppu (asub tagapaneelil) kirjaklambri või sarnase tööriistaga. See taaskäivitab DVR-i ilma salvestatud faile kaotamata.

Kuidas lubada ADAS funktsioone?

Menüüs minge ADAS seadetesse ja lülitage soovitud funktsioonid sisse: distantsikontroll, sõidurea hoidmine, liikumise alustamise hoiatus, jalakäijate tuvastus, tagant otsasõit ja pimeala tuvastus. Reguleerige tundlikkust vastavalt vajadusele.

Kuidas paigaldada tagakaamera?

Kinnitage tagakaamera tagaklaasile kaasasoleva kleebisega. Paigutage videokaabel läbi salongi ja ühendage see DVR-i CAM-IN pessa. Kasutage kaasasolevat videokaablit ja veenduge, et ühendused on kindlad. Soovitatav professionaalne paigaldus.

Mis siis, kui GPS-signaal on nõrk?

Nõrka GPS-signaali võivad põhjustada halb ilm, tunnelid või takistused. Veenduge, et DVR-il on selge vaade taevasse. Kui kiiruse kuvale ilmub '-- -', oodake signaali leidmist. Seade kasutab GPS-i kiiruse ja kaamerahoiatusi.

Kuidas objektiivi puhastada?

Enne puhastamist lülitage seade välja. Kasutage pehmet kuiva lappi, et õrnalt objektiivi pühkida. Ärge kasutage kemikaale ega detergente, kuna need võivad kahjustada objektiivi katet.

Kuidas püsivara uuendada?

Püsivara uuendusi saab teha Navitel DVR Center rakenduse kaudu, kui see on ühendatud Wi-Fi-ga. Teise võimalusena laadige uusim püsivara alla Navitel veebisaidilt ja kopeerige see mikroSD-kaardile. Sisestage kaart ja järgige ekraanil kuvatavaid juhiseid.

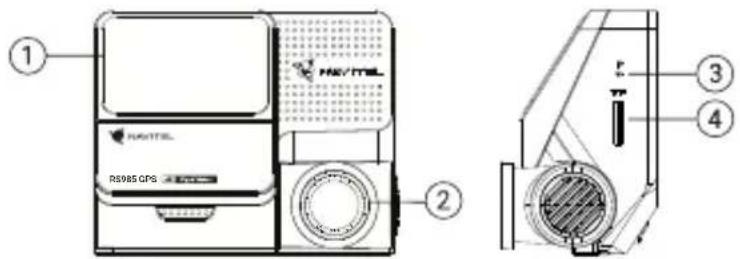

KASUTUSJUHEND RS985 GPS Navitel

NAVITEL RS985 GPS on multifunktionsaalne körglahutusega DVR, millel on palju funktsioone ja erijoone, mida on kirjeldatud käesolevas kasutusjuhendis. Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke seda edaspidiseks kasutamiseks.

CAM-IN micro-jack (2.5 mm)
Aku 3.7 V, 500 mAh
Võimsus 5 V, 2 A
Wi-Fi	802.11 b/g/n
GPS-hoiatus	kaamerad / hoiatused / kiirus
G-sensor	Jah
Juhi abilised	kauguse kontroll / ristmiku märgistuse kontroll / liikumise alustamise kontroll / tagantjärele kokkupörke oht ja külgsuunaline pimeala kontroll
Keel*	Prantsuse, Hispaania, Saksa, Poola, Slovak, Inglise, Vene, Itaalia, Tšehhi, Ungari keeles

Märkus: pakendit, välimust, spetsifikatsioone, mis ei muuda seadme üldist funktsionaalsust, vöib tootja ette teatamata muuta.
* Tulevastes püsivara värskendustes saab lisada uusi keelepakette.

NAVITEL s.r.o. deklareerib, et seade NAVITEL RS985 GPS ühildub Euroopa direktiiviga RED 2014/53/EU. Vastavusdeklaratsiooni täistekst on saadaval järgmisel Interneti-aadressil: https://www.navitel.com/declaration_of_conformity

Paigaldamine

1. Pange microSD-kaart (müüakse eraldi) DVR-i. Kasutage kiiret SD-kaarti (klass U3 või uuem); maht peaks olema kuni 512 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge sisestage ega eemaldage SD-kaarti DVR-i töö ajal.
- Enne microSD-kaardi kasutamist vormindage see andmevigade vältimiseks DVR-is. Menüurežiimis SD-kaardi vormindamiseks valige Format SD-card ja kinnitage see.

1. Kinnitage seade tuuleklaasile kinnituse abil.
2. Ühendage autolaadija sigaretisüütaja pistikupessa.
3. Ühendage autolaadija DVR-sisendiga (USB-C).
4. Lülitage toide sisse, DVR käivitub ja hakkab automaatselt salvestama.
5. Reguleerige DVR-i asendit.

Ettevaatusabinõud

• Sisseehitatud aku on möeldud ainult hädaolukorra salvestamiseks parkimisrežiimis ja seadme korrektseks väljalülitamiseks, kui toide on välja lülitatud; seadme täielikuks toimimiseks mis tahes režiimis on vajalik pidev toiteühendus.
• Kasutage ainult originaalset laadijaadapterit. Teise adapteri kasutamine võib seadme akut negatiivselt mõjutada. Kasutage ainult tootja poolt heaks kiidetud tarvikuid.
• Lubatud keskkonnatemperatuur töörežiimis: 0 kuni +35° C. Säilitustemperatuur: +5 kuni +45° C. Suhteline niiskus: 5% kuni 90% ilma kondenseerumiseta (25° C).
• Plahvatuse või tulekahju vältimiseks pange seade tuleallikatest eemal.
• Ärge jätke seadet füüsiliste möjude alla.
• Vältige seadme kokkupuudet elektromagnetkiirguse allikatega.
• Hoidke objektiivi puhtana. Ärge kasutage toote puhastamiseks kemikaale ega detergente; enne puhastamist lülitage seade alati välja.
• Järgige rangelt selle piirkonna seadusi ja regulatiivakte, kus seadet kasutatakse. Seda seadet ei saa kasutada ebaseaduslikel eesmärkidel.
• Ärge demonteerige ega parandage seadet ise. Seadme rikke korral pöörduge teeninduskeskusesse.

STARVIS ja STARVIS on Sony Corporationi kaubamärgid.

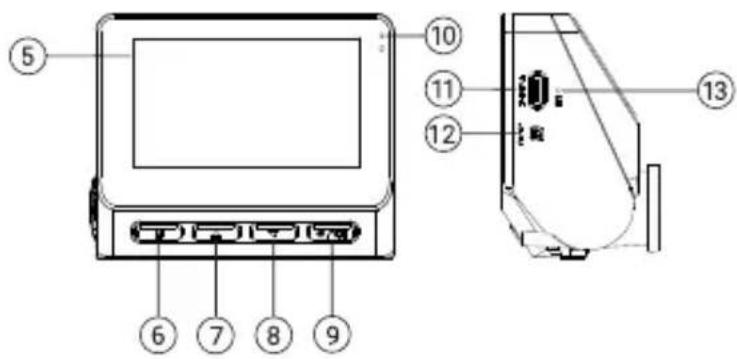

Nupud

Nupp Funktsioonid
	Seadme sisselülitamiseks vajutage lühidalt nuppu.Seadme väljalülitamiseks vajutage nupp alla ja hoidke 2 sekundit.Salvestusrežiimis (STBY) vajutage salvestamise alustamiseks nuppu; salvestamise peatamiseks vajutage uuesti nuppu.Vajutage menüüs nuppu, et valida menüüpunkt.
	Menüürežiimi sisenemiseks vajutage nuppu.Vajutage menüüs nuppu, et minna järgmisesse menüükategooriasse.
	Vajutage menüüs, et valida eelmine menüüpunkt.Salvestusrežiimis vajutage ja hoidke nuppu 2 sekundit all, et teha pilt.
	Vajutage menüüs, et valida järgmine menüüpunkt.Salvestusrežiimis vajutage ja hoidke nuppu 2 sekundit all, et vahetada põhi- ja tagakaamera vahel.
Lähtestamine Kui seade ei reageeri, vajutage lähtestamiseks nuppu.

DVR-i videofailide ja manustatud andmetega töötamise mugavuse huvides kasutage Navitel DVR Player. Allalaaditav versioon on saadaval aadressil https://www.navitel.com/downloads/navitel-dvr-player

Seadme funktsioonid

SD-kaardi vormindamine	Seadme öigeks tööks on vajalik microSD-kaardi vormindamine DVR-is. Enne microSD-kaardi kasutamist või andmevea korral palume vormindada microSD-kaart. Menüürežiimis SD-kaardi vormindamiseks valige Format SD-card ja kinnitage see.
Salvestamine	Ühendage seade välise toiteallikaga ja see hakkab automaatselt salvestama. Salvestamise lõpetamiseks vajutage nuppu OK. Uue video salvestamiseks vajutage uuesti nuppu Record. Iga video salvestatakse automaatselt.
Sagedus	See funktsioon reguleerib säriaega, et vähendada kunstlike valgusallikate väreluse mõju. Praeguse sageduse saate valida menüüs.
Loop-salvestus	See funktsioon võimaldab teil video salvestada kestusmenüüs antud failide komplektina. Kui mälukaardil saab ruum otsa, kirjutatakse kaitsmata failid nende loomise järjekorras üle.
Väljalülitus Valige tegevusetuse periood, mille järel seade automaatselt välja lülitatakse.
Tempel See funktsioon lisab kirjele kuupäevatempli.
G-sensor	Kui söiduk põrkab millegi vastu, lukustab DVR praeguse video automaatselt. Kaitstud faile ei saa kustutada ega üle kirjutada. G-sensori tundlikkust saate reguleerida menüüs.
GPS-i asukoht	Seade toetab sisseehitatud GPS-kiibistikku ja GPS-antenni, see võib näidata teie praeguse asukoha pikkuse, laiuse ja muud teavet.
Valige vaaterežiim	Ekraani paremas ülanurgas vajutamine vahetab kaamera vaaterežiime: ainult ees; ainult tagasi; tagakülg ees (pilt-pildis).
USB-ühendus	Kui ühendate seadme USB-kaabli abil arvutiga, kuvatakse kaks ühenduse võimalust:1) Mass Storage: failide esitamine, kopeerimine ja kustutamine.2) Record: tavarežiim.
Parkimismonitor*	Parkimisrežiim - löögikontroll põhineb G-sensoril: kui see käivitub, kirjutatakse hädaolukorra fail.
Täiustatud juhiabisüsteemid (ADAS)	Süsteem jälgib ohtlikku lähenemist objektile, kontrollib söidurajalt körvalekaldumist, hoiatab ees oleva objekti liikumise algusest ja tuvastab jalakäijate ilmumise auto ette.
Mobiilirakenduse tugi	Saate vaadata ja jagada DVR-iga tehtud videoid ja fotosid nutitelefoni rakenduse Navitel DVR Center kaudu. Allalaaditav rakendus ühendab teie telefoni DVR-iga Wi-Fi võrgu kaudu.

1. Laadige alla ja installige Navitel DVR Center oma mobiiltelefoni või tahvelarvutisse, järgige oma mobiilseadme juhiseid. Rakenduse saate alla laadida, skannides oma mobiiltelefoniga DVR-i menüüs QR-koodi (rakenduse QR-kood). Valige menüüs Settings Wifi ja vajutage On.
2. Lülitage DVR-i menüüs (Wi-Fi) ja oma mobiilseadme seadetes sisse WiFi.
3. Käivitage rakendus. Valige loendist oma DVR. DVR-i teave on DVR-i menüüs (Wi-Fi Navitel).
4. Ühendage oma mobiilsideseade DVR-iga WiFi kaudu. Vajadusel kasutage parooli. Saate seda muuta DVR-i menüüs (Wi-Fi Password).

5. Kasutades Navitel DVR Center saate:

6. värskendada DVR-i püsivara;

7. juhtida DVR-i funktsioone menüüs Settings: konfigureerida parkimisrežiim, löögisensor, videorežiim ja vormindada SD-kaart;
8. salvestada, vaadata, kustutada ja saata videoid ja fotosid ning vaadata DVR-i videot reaalajas mobiilseadme ekraanil.

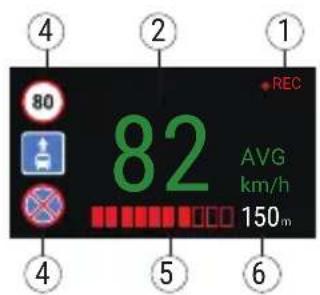

Digitaalne kiirus ja kaamera teave

Digitaalkiiruse ffunktsiooni kasutatakse GPS-signaali abil arvutatud aja ja söiduki kiiruse kuvamiseks. Selles režiimis kuvatakse pidevalt hetkekiirust [2] ja aega [3].

Kaamera info funktsioon teavitab juhti kaameratest ja hoiatustest (edaspidi - Cameras) teel. Camera info sisselülitamisel kuvatakse praegune kiirus ja kellaaeg. Lähimale kaamerale lähenemisel kuvatakse järgmine teave:

• praegune kiirus [2],
• kaameraikoon [4],
• dünaamiline edenemisriba, mis näitab lähima kaamera lähenemist [5],
• kaamera kaugus [6].

Kogu teave kuvatakse mustal ekraanil.

Salvestusrežiimis (REC) kuvatakse ● REC [1].

Kui söiduk seisab paigal, kuvatakse 0.

Kui GPS-signaal puudub, kuvatakse ---.

Märge. Nörk GPS-signaal võib olla põhjustatud halbadest ilmastikutingimustest ja muudest välistest teguritest. Palun jälgige oma sõiduki spidomeetrit.

Täiustatud juhiabisüsteemid (ADAS)

Kui täiustatud juhiabisüsteem on aktiveeritud, on saadaval järgmised funktsioonid:

1. objekti ohtliku läheduse jälgimine

1. söidurajalt körvalekaldumise kontroll


1. hoiatus ees oleva objekti liikumise alguse eest

1. teade auto ette ilmunud jalakäijate kohta

1. tagantjärele kokkupörke oht

Tagakaamera

Tagumise kaamera abil on võimalik saada peeneralduslik vaade auto taha, et tagada turvaline parkimine või salvestada toimuvat sõitmise ajal. Kaasaegne topeltsalvestuse tehnoloogia võimaldab salvestada nii auto eest kui tagant juhuks, kui toimub mõni ettenägematu sündmus.

EE

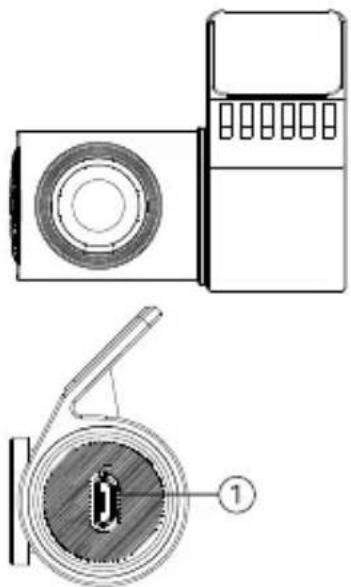

Tagumise kaamera paigaldamine

Paigaldage kaamera kleebisega tagumisele aknale, pange juhe läbi salongi, ühendage juhe tagumise kaamera pessa.

Märkus: On tungivalt soovitatav, et kaamera paigaldamistöid teostaks kvalifitseeritud ja vajalike oskustega personal. Kaablite marsruutimine vöib nõuda spetsiaalseid tööriistu vöi lisaseadmeid. Veenduge, et need tööd on ohutud.

Kaamera pole veekindel.
