Produkta veids	Salona kamera (DVR)
Zīmols	Navitel
Modelis	RS985 GPS
Galvenā kameras sensora tips	SONY IMX415 STARVIS
Video izšķirtspēja (priekšā)	2160p (4K), 1440p (2K), 1080p (Full HD)
Skata leņķis (priekšā)	160°
Objektīvs	7 slāņu stikls
Aizmugurējā kameras sensors	GC2053
Video izšķirtspēja (aizmugurē)	1080p (Full HD)
Skata leņķis (aizmugurē)	120°
Procesors	NT98529
Displejs	3" IPS, 480 x 854
Ierakstīšanas formāts	MOV
MicroSD kartes ietilpība	Līdz 512 GB (U3 klase vai augstāka)
Akumulators	3.7 V, 500 mAh
Barošana	5 V, 2 A caur USB-C
Savienojamība	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-sensors	Jā, ar regulējamu jutīgumu
Vadītāja palīgsistēma (ADAS)	Distances kontrole, joslas novirzīšanās, kustības sākuma noteikšana, aizmugures sadursmes brīdinājums, aklo zonu noteikšana, gājēju noteikšana
Stāvēšanas režīms	Jā (nepieciešams NAVITEL SMART BOX MAX)
Cikliskais ieraksts	Jā, ar izvēles ilgumu
Mobilā lietotne	Navitel DVR Center (iOS/Android)
Valodas	Vairākas (angļu, franču, vācu utt.)
Apkope	Tīriet objektīvu ar mīkstu drānu, bez ķimikālijām; pirms tīrīšanas izslēdziet
Drošība	Izmantojiet oriģinālo lādētāju; izvairieties no ekstremālām temperatūrām; neizjauciet

Bieži uzdotie jautājumi - RS985 GPS Navitel

Kā instalēt microSD karti?

Ievietojiet ātrgaitas microSD karti (U3 klase vai augstāka, līdz 512 GB) slotā, kamēr ierīce ir izslēgta. Lai izvairītos no datu kļūdām, formatējiet karti DVR pirms lietošanas caur izvēlni Izvēlne > Formatēt SD karti.

Kā formatēt SD karti?

Dodieties uz izvēlnes režīmu, atlasiet Formatēt SD karti un apstipriniet. Tas nodrošina pareizu darbību un novērš datu kļūdas. Vienmēr formatējiet jaunu karti DVR.

Kā savienot ar Navitel DVR Center lietotni?

Lejupielādējiet Navitel DVR Center lietotni no Google Play vai App Store. Ieslēdziet Wi-Fi DVR caur Izvēlne > Wi-Fi. Telefona iestatījumos savienojieties ar DVR Wi-Fi tīklu (nosaukums redzams Izvēlne > Wi-Fi Navitel). Atveriet lietotni un atlasiet savu DVR. Noklusējuma paroli var mainīt Izvēlne > Wi-Fi parole.

Kas ir stāvēšanas režīms un kā tas darbojas?

Stāvēšanas režīms izmanto G-sensoru, lai noteiktu triecienus, kad automašīna ir novietota stāvēšanai. Ja tas tiek iedarbināts, tas saglabā avārijas failu. Nepieciešama pastāvīga strāvas padeve caur ierīci, kas novērš akumulatora izlādēšanos, piemēram, NAVITEL SMART BOX MAX.

Kā atiestatīt ierīci?

Ja ierīce nereaģē, nospiediet atiestatīšanas pogu (atrodas aizmugurējā panelī) ar saspraudīti vai līdzīgu rīku. Tas restartē DVR, nezaudējot saglabātos failus.

Kā ieslēgt ADAS funkcijas?

Izvēlnē dodieties uz ADAS iestatījumiem un ieslēdziet vēlamās funkcijas: distances kontrole, joslas novirzīšanās, kustības sākuma brīdinājums, gājēju noteikšana, aizmugures sadursmes brīdinājums un aklo zonu noteikšana. Pielāgojiet jutīgumu pēc vajadzības.

Kā uzstādīt aizmugurējo kameru?

Piestipriniet aizmugurējo kameru aizmugurējā logā, izmantojot pievienoto uzlīmi. Izvadiet video kabeli caur salonu un pievienojiet to CAM-IN portam DVR. Izmantojiet komplektācijā iekļauto video kabeli un pārliecinieties, ka savienojumi ir droši. Ieteicama profesionāla uzstādīšana.

Ko darīt, ja GPS signāls ir vājš?

Vāju GPS signālu var izraisīt slikti laikapstākļi, tuneļi vai šķēršļi. Pārliecinieties, ka DVR ir brīvs skats uz debesīm. Ja ātruma displejā ir redzams '-- -', gaidiet signāla uztveršanu. Ierīce izmanto GPS ātruma un kameras brīdinājumu noteikšanai.

Kā tīrīt objektīvu?

Pirms tīrīšanas izslēdziet ierīci. Izmantojiet mīkstu, sausu drānu, lai viegli noslaucītu objektīvu. Neizmantojiet ķimikālijas vai mazgāšanas līdzekļus, jo tie var sabojāt objektīva pārklājumu.

Kā atjaunināt programmaparatūru?

Programmaparatūras atjauninājumus var veikt caur Navitel DVR Center lietotni, kad tā ir savienota ar Wi-Fi. Alternatīvi, lejupielādējiet jaunāko programmaparatūru no Navitel vietnes un kopējiet to uz microSD karti. Ievietojiet karti un sekojiet ekrānā redzamajiem norādījumiem.

LIETOŠANAS INSTRUKCIJA RS985 GPS Navitel

Paldies, ka iegādājāties kompānijas NAVITEL® produktu.

NAVITEL RS985 GPS – daudzfunkcionāls video registrētājs ar augstu video un fotogrāfijas kvalitāti, kā arī ar daudzām papildu funkcijām, kas aprakstītas šajā lietotāja rokasgrāmatā. Rūpīgi izlasiet rokasgrāmatu pirms ierīces izmantošanas un saglabājiet to nākamai lietošanai.

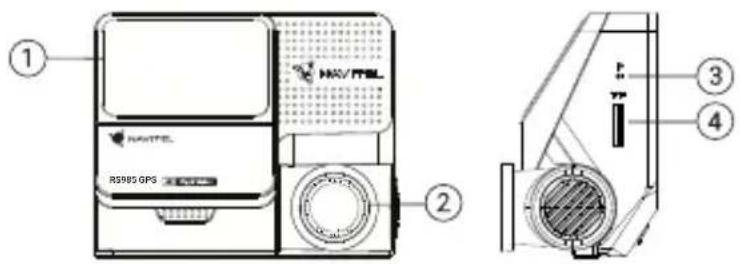

1. Vējstikla stiprinājums
2. Objektīvs
3. Atiestatīšanas poga
4. MicroSD slots

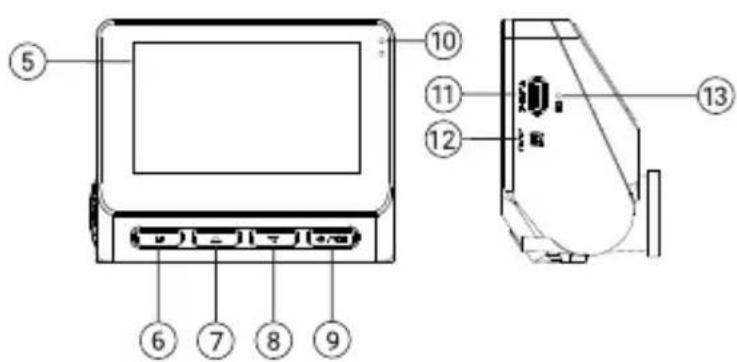

5. Displejs
6. Izvēlnes poga

7. Augšup poga

8. Poga uz leju

9. Poga lesl./lzsl./OK
10. LED indikatori
11. USB-C savienotājs
12. Atpakalskata kameras (CAMIN) pieslėgšanas savienotājs
13. Mikrofons

Komplektācija

• DVR NAVITEL RS985 GPS
• Automašinas ādētājs 12/24 V
- Aizmugures kamera
• USB-C - USB-A kabelis
- Video kabeli
• Lietotāja rokasgrāmata
• Garantijas kartina
• Dāvanu karte
- Elektrostatiskā plēve - 2 gab.

Specifikācijas

Pamatkamera	Kameras sensors SONY IMX415 STARVIS
	Video izšķirtspēja 2160p (4K),1440p (2K),1080p (Full HD)
	Apskates lenķis 160°
	Objektīvs 7-kārtīgs
Aizmugurejākamera	Kameras sensors GC2053
	Video izšķirtspēja 1080p (Full HD)
	Apskates lenķis 120°
Procesors NT98529
Displejs 3", 480 x 854 IPS
Video formāts MOV
MicroSD-kartes apjoms līdz 512 GB
Uzlādes ports USB-C

CAM-IN micro-jack (2)	5 mm)
Akumulators 3.7 V, 500	mAh
Barošana 5 V, 2 A
Wi-Fi	802.11 b/g/n
GPS brīdinājumi	kameras/briesmas/ātrums
G-sensors	Jā
Šoferu palīgi	distances kontrole/markēšanas krustojuma kontrole/kustības sākuma kontrole/aizmugures sadursmes briesmas un sānu aklās zonas kontrole
Valodas*	Franču, Spāņu, Vācu, Poļu, Slovāku, Angļu, Krievu, Itāļu, Čehu, Ungāru, Vācu

Piezīme: lepakojumu, izskatu, specifikācijas, kas nemaina ierīces kopējo funkcionalitāti, ražotājs var mainīt bez iepriekšēja brīdinājuma.
*Nākotnē programmaparatūras atjauninājumos var pievienot jaunas valodu pakotnes.
NAVITEL s.r.o. ar šo paziņo, ka NAVITEL RS985 GPS ir saderīgs ar Direktīvu RED 2014/53/EU. Atbilstības deklarācijas pilns teksts ir pieejams šādā interneta adresē: https://www.navitel.com/declaration_of_conformity

Uzstādīšana

1. levietojiet microSD karti (nopērkams atseviški) atbilstošajā videoierakstītāja slotā. Izmantojiet ātrdarbīgu (Class U3 un augstāku) karti ar kapacitāti lidz 512 GB.

• Lai izvairitos no ierīces un/vai atminas kartes bojājumiem, neievietojiet un neizņemiet to ierīces darbības laikā.

• Pirms ierakstīšanas ir nepieciešams formatēt atmiņas karti videoreģistratorā. Tas ir nepieciešams, lai izvairītos no nolasīšanas un ierakstīšanas klūdām. Lai formatētu, Izvēlnē noklikškiniet uz “Formatēt SD karti” un apstipriniet atlasīto darbību.

• Nostipriniet ierīci pie vējstikla, izmantojot stiprinājumu.

• Pieslēdziet uzlādes ierīci aizdedzinātāja ligzdai.
• Pievienojiet uzlādes ierīci videoierakstītājam (USB-C).
• leslēdziet barošanu, video ierakstītāju ieslēgsies un sāks ierakstīšanu automātiski.
• Noregulējiet videoierakstītāja stāvokli.

Piesardzības pasākumi

• Iebūvētais akumulators ir paredzēts tikai avārijas notikuma ierakstīšanai autostāvvietas režimā un ierīces korektai izslēgšanai barošanas atvienošanas gadījumā; ierīces pilnvertīgai darbībai jebkurā no režimiem nepieciešams pastāvīgs pievienojums barošanas avotam.
• Izmantojiet tikai originalo uzlādēšanas ierīces adapteri. Cita adaptera izmantošana var negatīvi ietekmēt ierīces akumulatoru. Izmantojiet tikai ražotāja apstiprinātos aksesuārus.
• Pieļaujamā ārējās vides temperatūra ekspluatācijas režimā: no 0 līdz +35°C. Uzglabāšanas temperatūra: no +5 līdz +45°C. Relatīvais mitrums: no 5% līdz 90% bez kondensāta (25°C).
• Izvairieties no kontaktiem ar karstuma avotiem, lai izvairitos no sprādziena vai ugunsgrēka.
• Nepaklaujiet ierici spécigai mehâniskai ietekmei.
• Izvairieties no ierīces kontaktiem ar elektromagnētiskā starojuma avotiem.
• Sekojiet tam, lai objektīvs būtu tīrs. Neizmantojiet kīmiskos vai mazgāšanas līdzekļus ierīces tīrīšanaļ; vienmēr izslēdziet ierīci pirms tīrīšanas.
  • Stingri izpildiet ierīces izmantošanas régiona likumus un regulējošos aktus. Šo ierīci nevar izmantot nelikumīgos nolūkos.
• Neizjauciet ierīci patstāvīgi. Tās nepienācīgās darbības gadījumā sazinieties ar servisa centru.

STARVIS un STARVIS ir Sony Corporation preču zīmes.

Pogas

Poga Funkcijas
	Noklikškiniet iši uz pogas, lai ieslēgtu ierīci.Nospiediet un turiet 2 sekundes, lai izslēgtu ierīci.lerakstīšanas režimā (STBY) nospiediet pogu, lai sāktu ierakstīšanu; nospiediet vēlreiz, lai pārtrauktu ierakstīšanu. Izvēlnē nospiediet pogu, lai izvēlētos izvēlnes elementu.
	lerakstīšanas režimā (STBY) nospiediet pogu, lai ieietu izvēlnes režimā.Izvēlnē nospiediet pogu, lai pārslēgtos uz nākamo izvēlnes kategoriju.
	Izvēlnē nospiediet , lai atlasītu iepriekšējo izvēlnes elementu.leraksta režimā nospiediet un turiet pogu 2 sekundes, lai uzņemtu attēlu.
	Izvēlnē nospiediet , lai atlasītu nākamo izvēlnes elementu.leraksta režimā nospiediet un turiet pogu 2 sekundes, lai pārslēgtos starp galveno un aizmugures kameru.
Atiestatīšana Ja ierīce neatbild, noklikškiniet, lai atiestatītu.

Lai ěrtāk strādātu ar DVR video failiem un iegultiem datiem, izmantojiet Navitel DVR Player. Lejupielāde pieejama vietnē: https://www.navitel.com/downloads/navitel-dvr-player

Funkcijas

Atmiņas kartes formatēšana	Atmiņas kartes formatēšana videoierakstā ir stingri nepieciešama ierīces korektai darbībai. Kartes formatēšana jāveic pirms atmiņas kartes lietošanas sākuma,kā arī datu ierakstišanas un nolasīšanas klūdu gadījumā. Lai formatētu, Izvēlnē izvēlieties punktu “Formatēt SD karti” un apstipriniet atlasīto darbību.
Video ierakstišana	Veidojot savienojumu ar energijas avotu, ierīce tiks ieslēgta un sāks ierakstu automātiski. Lai pārtrauktu ierakstišanu, noklikšķiniet uz “Video ieraksts”. Lai ierakstītu jaunu video, vēlreiz noklikšķiniet uz “Video ieraksts” pogas. Katrs video tiek automātiski saglabāts.
Biežums	Šī funkcija pielāgo slēdža ātrumu, lai mazinātu mākslīgo gaismas avotu mirgošanas ietekmi. Pašreizējo frekvenci var izvēlēties izvēlnē.
Cikliskais ieraksts	Šī funkcija ľauj saglabāt videoierakstu ar atsevišķiem fragmentiem, kuru ilgumu var pielāgot Izvēlnē. Ja kartē pietrūks vietas, nebloķētie faili tiks pārrakstīti tādā secībā, kādā tie tika izveidoti.
Izslēgšana Izvēlnē varat izvēlēties automātiskās izslēgšanas intervālu gaidīšanas režīmā.
Spiedogs	Šis līdzeklis pievieno videoierakstam datumu un/vai ierīces logotipu. Noklikšķiniet, lai atlasītu spiedogu vai atslēgtu šo funkciju.
Trieciena sensors	Celu satiksmes negadījuma gadījumā videoreģistrators automātiski bloķės pašreizējo video. Aizsargātos failus nevar dzēst vai pārrakstīt. G-sensora jutību var regulēt izvēlnē.
GPS lokācija	Ierīce atbalsta iebūvētā čipa un GPS antenas darbību, tā var parādīt garumu, platumu un citu informāciju par jūsu pašreizējo atrašanās vietu.
Atlasiet skata režīmu	Nospiežot ekrāna augšējo labo ceturksni, tiek pārslēgti kameras skata režīmi: tikai priekšā; tikai aizmugurē; aizmugure pāri priekšā (attēls attēlā).
USB-savienojums	Pievienojot ierīci datoram, izmantojot USB kabeli, parādīsies divas savienojuma iespējas:1) Mass Storage: atskanojiet, kopējiet un izdzēsiet failus.2) Record: standarta režīms.
Uzraudzība*	Autostāvvietas režīms - trieciena kontrole ir balstīta uz G sensora darbību: kad tas tiek aktivizēts, tiek ierakstīts avārijas fails.
Uzlabotas vadītāja palīdzības sistēmas (ADAS)	Sistēma uzrauga bīstamu tuvošanos objektam, kontrolē joslu novirzīšanu, brīdina par priekšā esošā objekta kustības sākumu un konstatē gājēju parādīšanos automašinas priekšā.
Mobilo lietotņu atbalsts	Varat skatīties un kopīgot ar DVR uzņemtos video un fotoattēlus, izmantojot viedtālruņa lietojumprogrammu Navitel DVR Center. Lejupielādējama lietotne savieno jūsu tālruni ar DVR, izmantojot Wi-Fi tiklu.

Piezime: *režims ir pieejams tikai tad, ja DVR ir pievienots pastāvigam barošanas avotam, izmantojot ierīci, kas novērš pārmērigu akumulatora izlādi - NAVITEL SMART BOX MAX.

Navitel DVR Center lietojumprogrammas instalēšana

1. Lejupielādējiet un instalējiet Navitel DVR Center viedtālrunī vai planšetdatorā, izpildiet savas mobilās ierīces norādījumus. Varat lejupielādēt programmu, skenējot QR kodu videoierakstītāja izvēlnē (PN QR-kods).
2. leslëdziet Wi-Fi videoierakstītāja Izvēlnē (Wi-Fi iestatījumi) un jūsu mobilās ierīces iestatījumos.
3. Palaidiet lietojumprogrammu. Sarakstā atlasiet jūsu videoregistratoru. Videoregistratora dati ir norādīti Izvēlnē (Wi-Fi Navitel).
4. Pievienojiet savu mobilo ierici videoregistratoram, izmantojot Wi-Fi savienojumu. Ja nepieciešams, izmantojiet paroli. To var mainit Izvelně (Wi-Fi parole).

5. Izmantojot Navitel DVR Center, jüs varat:

6. atjaunināt videoregistratora aparātprogrammatūru;

7. pārvaldīt videoierakstītāja funkcijas izvēlnē lestatīšanas: pielāgot stāvvietas režīmu, trieciena sensoru, video režīmu un formatēt SD karti;
8. skatīt, saglabāt, dzēst un kopīgot video un fotoattēlus, kā arī skatīt video no registrētāja mobilās ierīces ekrānā reāllaikā.

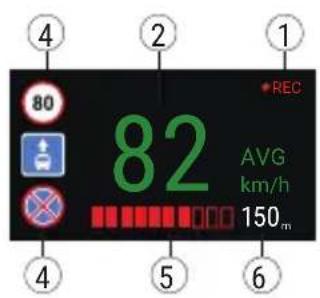

Digitālais spidometrs un kameras

Izmantojiet Digitālo spidometru, lai parādītu ātrumu, kas aprēkināts pēc GPS signāla un laika. Šajā režimā pastāvīgi tiek rādīts pašreizējais ātrums [2] un laiks [3].

Kameras funkcija palīdz brīdināt par kamerām un apdraudējumiem (turpmāk – Kameras). leslēdzot Kameru funkciju, ekrānā tiek rādīts ātrums un laiks. Tuvojoties Kamerai, tiek parādīts:

• pašreizējais ātrums [2],
• Kameras piktogrammas [4],
- atrašanos Kameras darbības zonā progress [5],
- attālums līdz Kamerai [6].

Visa informācija ir redzama uz melna fona.

Video ierakstīšanas režimā (REC) ekrānā tiek rādīts ●REC [1].

Ja automašina ir nekustīga, ekrānā tiek rādīts 0.

Ja nav precīza GPS signāla, ekrānā parādās ---.

Piezime. Vājus GPS signālus var izraisīt sliktie laika apstākļi un citi ārējie faktori. Orientējieties uz automašinas spidometra rādījumu.

Uzlabotas vadītāja palīdzības sistēmas (ADAS)

Kad ir aktivizēta uzlabotā vadītāja palīdzības sistēma, ir pieejamas šādas funkcijas:

1. objekta bīstama tuvuma izsekošana

1. joslu novirzīšanas kontrole


1. brīdinājums par priekšā esošā objekta kustības sākumu

1. ziņojums par gājējiem, kas parādās automašīnas priekšā

Ar aizmugures kameras palīdzību var uznemt augstas izšķirtspējas attēlu aiz automobila aizmugurējas daļas, lai droši varētu novietot automobili stāvvietā, vai veiktu ierakstu braukšanas laikā. Mūsdienu dubultās ierakstišanas tehnoloģija lauj saglabāt ierakstus gan no automobila priekšpuses, gan aizmugures, lai palīdzētu risināt dažādas neparedzētas situācijas.

Aizmugures kameras uzstādīšana

Uz aizmugurējā loga ar uzlīmi uzstādiet kameru, novietojiet vadu caur salonu, pievienojiet vadu aizmugurējās kameras pieslēgvietai.

Piezime: leteicams, lai kameras uzstādišanas darbus veiktu kvalificēts personāls ar nepieciešamajām prasmēm. Kabeļu novadišanai var būt nepieciešami īpaši instrumenti vai piederumi. Pārliecinieties, ka šie darbi ir droši.

Aizmugures kamera nav üdenszturīga.
