Typ produktu	Kamera samochodowa (rejestrator)
Marka	Navitel
Model	RS985 GPS
Główny sensor kamery	SONY IMX415 STARVIS
Rozdzielczość wideo (przód)	2160p (4K), 1440p (2K), 1080p (Full HD)
Kąt widzenia (przód)	160°
Soczewka	7-warstwowe szkło
Sensor kamery tylnej	GC2053
Rozdzielczość wideo (tył)	1080p (Full HD)
Kąt widzenia (tył)	120°
Procesor	NT98529
Wyświetlacz	3" IPS, 480 x 854
Format nagrywania	MOV
Pojemność karty microSD	Do 512 GB (klasa U3 lub wyższa)
Bateria	3,7 V, 500 mAh
Zasilanie	5 V, 2 A przez USB-C
Łączność	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-sensor	Tak, z regulowaną czułością
Asystent kierowcy (ADAS)	Kontrola odległości, opuszczanie pasa, informacja o starcie, ryzyko kolizji z tyłu, martwe pole, wykrywanie pieszych
Tryb parkingowy	Tak (wymaga NAVITEL SMART BOX MAX)
Nagrywanie w pętli	Tak, z możliwością wyboru czasu trwania
Aplikacja mobilna	Navitel DVR Center (iOS/Android)
Języki	Wielojęzykowy (angielski, francuski, niemiecki itp.)
Konserwacja	Czyść soczewkę miękką ściereczką, bez chemikaliów; wyłącz przed czyszczeniem
Bezpieczeństwo	Używaj oryginalnej ładowarki; unikaj ekstremalnych temperatur; nie demontuj

Często zadawane pytania - RS985 GPS Navitel

Jak zainstalować kartę microSD?

Włóż szybką kartę microSD (klasa U3 lub wyższa, do 512 GB) do gniazda przy wyłączonym urządzeniu. Aby uniknąć błędów danych, sformatuj kartę w rejestratorze przed użyciem przez Menu > Format SD-card.

Jak sformatować kartę SD?

Przejdź do trybu Menu, wybierz Format SD-card i potwierdź. Zapewni to prawidłowe działanie i zapobiegnie błędom danych. Zawsze formatuj nową kartę w rejestratorze.

Jak połączyć się z aplikacją Navitel DVR Center?

Pobierz aplikację Navitel DVR Center z Google Play lub App Store. Włącz Wi-Fi w rejestratorze przez Menu > Wi-Fi. W ustawieniach telefonu połącz się z siecią Wi-Fi rejestratora (nazwa wyświetlana w Menu > Wi-Fi Navitel). Otwórz aplikację i wybierz swój rejestrator. Domyślne hasło można zmienić w Menu > Wi-Fi password.

Czym jest tryb parkingowy i jak działa?

Tryb parkingowy wykorzystuje G-sensor do wykrywania uderzeń, gdy samochód jest zaparkowany. W przypadku wyzwolenia zapisuje plik awaryjny. Wymaga stałego zasilania przez urządzenie zapobiegające rozładowaniu akumulatora, np. NAVITEL SMART BOX MAX.

Jak zresetować urządzenie?

Jeśli urządzenie nie reaguje, naciśnij przycisk Reset (znajdujący się z tyłu) spinaczem lub podobnym narzędziem. Spowoduje to ponowne uruchomienie rejestratora bez utraty zapisanych plików.

Jak włączyć funkcje ADAS?

W Menu przejdź do ustawień ADAS i włącz żądane funkcje: kontrola odległości, opuszczanie pasa, ostrzeżenie o starcie, wykrywanie pieszych, ryzyko kolizji z tyłu i wykrywanie martwego pola. Dostosuj czułość według potrzeb.

Jak zainstalować kamerę tylną?

Zamocuj kamerę tylną na tylnej szybie za pomocą dostarczonej naklejki. Poprowadź kabel wideo przez kabinę i podłącz go do portu CAM-IN w rejestratorze. Użyj dołączonego kabla wideo i upewnij się, że połączenia są pewne. Zalecany profesjonalny montaż.

Co zrobić, gdy sygnał GPS jest słaby?

Słaby sygnał GPS może być spowodowany złą pogodą, tunelami lub przeszkodami. Upewnij się, że rejestrator ma czysty widok na niebo. Jeśli wyświetlacz prędkości pokazuje '-- -', poczekaj na przechwycenie sygnału. Urządzenie używa GPS do prędkości i alertów o fotoradarach.

Jak wyczyścić soczewkę?

Wyłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej ściereczki do delikatnego przetarcia soczewki. Nie używaj chemikaliów ani detergentów, ponieważ mogą uszkodzić powłokę soczewki.

Jak zaktualizować oprogramowanie?

Aktualizacje oprogramowania można wykonać za pomocą aplikacji Navitel DVR Center po połączeniu przez Wi-Fi. Alternatywnie pobierz najnowsze oprogramowanie ze strony Navitel i skopiuj na kartę microSD. Włóż kartę i postępuj zgodnie z instrukcjami na ekranie.

INSTRUKCJA OBSŁUGI RS985 GPS Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL RS985 GPS to wielofunkcyjny wideorejestrator o wysokiej rozdzielczości. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy o zapoznanie się z nią i zachowanie jej na przyszłość.

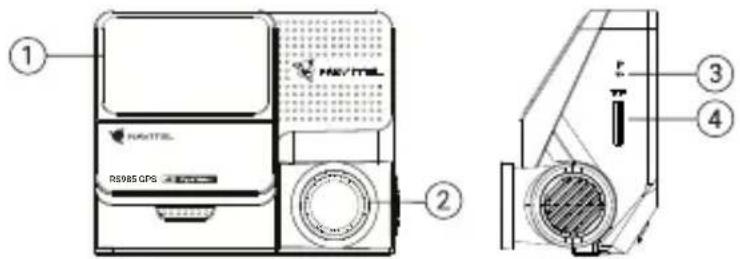

1. Uchwyt
2. Obiektyw
3. Przycisk reset
4. Slot na kartę microSD

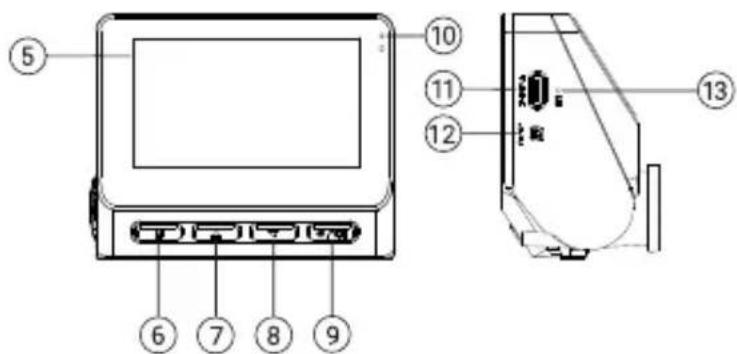

5. Wyświetlacz
6. Przycisk Menu

7. Przycisk w góre

8. Przycisk w dół

9. Przycisk włączania/ wyłączania / OK
10. Wskaźniki LED
11. Port USB-C
12. Port tylnej kamery (CAM-IN)
13. Mikrofon

Zawartość opakowania

• Wideorejestrator NAVITEL RS985 GPS
• Ładowarka samochodowa 12/24 V
- Kamera tylna
• Kabel USB-C - USB-A
• Kabel do kamery tylnej
- Instrukcja obsługi
- Karta gwarancyjna
- Prezent w postaci vouchera
• Folia elektrostatyczna - 2 szt.

Specyfikacja

Kamera główna	Sensor optyczny SONY	IMX415 STARVIS
	Rozdzielczość wideo	2160p (4K), 1440p (2K), 1080p (Full HD)
	Kąt widzenia 160°
	Soczewka 7-warstwowe
Kamera tylna	Sensor optyczny GC2053
	Rozdzielczość wideo	1080p (Full HD)
	Kąt widzenia 120°
Procesor NT98529
Wyświetlacz 3", 480 x 854 IPS
Format nagrywania MOV
Pojemność karty microSD Max.		512 GB
Port ładowania USB-C

CAM-IN micro-jack (2.5 mm)
Bateria 3.7 V, 500 mAh
Zasilanie	5 V, 2 A
Wi-Fi	802.11 b/g/n
Powiadomienia GPS	fotoradary/ ostrzeżenia/ prędkość
G-sensor	Tak
Asystenci kierowcy	kontrola odległości/ kontrola skrzyżowania/ kontrola rozpoczęcia ruchu/ kontrola zderzenia tylnego i boczna martwego pola
Języki menu*	Francuski, Hiszpański, Niemiecki, Polski, Słowacki, Angielski, Rosyjski, Włoski, Czeski, Węgierski

Uwaga: opakowanie, wygląd, specyfikacja, które nie zmieniają ogólnej funkcjonalności urządzenia, mogą zostać zmienione przez producenta bez wcześniejszego powiadomienia.

*Nowe pakiety językowe można dodać w przyszłych aktualizacjach oprogramowania sprzętowego.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL RS985 GPS jest zgodne z Europejską dyrektywą RED 2014/53/EU. Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym: https://www.navitel.com/declaration_of_conformity

Instalacja urządzenia

1. Włóż kartę microSD (sprzedawaną oddzielnie) do urządzenia. Użyj szybkiej karty (klasa U3 lub wyższa) o pojemności do 512 GB.

• Aby uniknąć awarii urządzenia i/lub karty microSD, nie wkładaj i nie usuwaj karty podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę, a następnie potwierdź.

• Przymocuj urządzenie do przedniej szyby za pomocą uchwytu.

• Podłącz ładowarkę do gniazda zapalniczki.
• Podłącz ładowarkę do urządzenia poprzez port USB-C.
• Włącz zasilanie, urządzenie włączy się i automatycznie zacznie nagrywać.
• Ustaw odpowiednią pozycję kamery.

Środki ostrożności

• Wbudowana bateria służy wyłącznie do nagrywania zdarzenia awaryjnego w trybie parkingowym i do wyłączania urządzenia po odłączeniu zasilania. Do pełnej pracy urządzenia w dowolnym trybie wymagane jest stałe podłączenie zasilania.
• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35°C. Temperatura przechowywania: od +5 do +45°C. Względna wilgotność: od 5% do 90% bez kondensacji (25°C).
• Trzymaj urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu. Zawsze wyłączaj urządzenie przed czyszczeniem.
• Ściśle przestrzegaj przepisów ustawowych i wykonawczych regionu, w którym urządzenie jest używane. To urządzenie nie może być używane do celów niezgodnych z prawem.
• Nie demontuj ani nie naprawiaj urządzenia samodzielnie. W przypadku awarii urządzenia skontaktuj się ze wsparciem technicznym.

STARVIS i STARVIS są znakami towarowymi Sony Corporation.

Przyciski

Przycisk Funkcje
	Naciśnij, aby włączyć urządzenie.Naciśnij i przytrzymaj przez 2 sekundy, aby wyłączyć urządzenie.W trybie Nagrywania (STBY) naciśnij, aby rozpocząć nagrywanie. Naciśnij ponownie, aby zatrzymać nagrywanie.W Menu naciśnij, aby wybrać pozycję Menu.
	W trybie Nagrywania (STBY) naciśnij, aby otworzyć Menu.W Menu naciśnij, aby przejść do następnej kategorii Menu.
	W Menu naciśnij, aby wrócić do poprzedniej pozycji Menu.W trybie Nagrywania (STBY) naciśnij i przytrzymaj przez 2 sekundy, aby zrobić zdjęcie.
	W Menu naciśnij, aby wybrać następną pozycję Menu.W trybie Nagrywania (STBY) naciśnij i przytrzymaj przez 2 sekundy, aby przełącać między kamerą główną oraz tylną.
Reset Jeśli urządzenie nie odpowiada, naciśnij, aby zresetować.

Aby wygodnie zarządzać plikami, użyj aplikacji Navitel DVR Player.

Aplikacja dostępna pod linkiem: https://www.navitel.com/downloads/navitel-dvr-player

Funkcje urządzenia

Formatowanie karty SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD, a następnie potwierdź.
Nagrywanie	Podłącz urządzenie do zewnętrznego źródła zasilania. Nagrywanie rozpocznie się automatycznie. Naciśnij przycisk OK, aby zatrzymać nagrywanie. Naciśnij ponownie, aby nagrać kolejne wideo. Każda nagrana sekwencja zostanie zapisana automatycznie.
Redukcja migotania	Dostosuj czas otwarcia migawki, aby zminimalizować wpływ migotania pochodzącego ze sztucznych źródeł światła. Bieżącą częstotliwość można wybrać w menu.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików. Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Wyłączanie Wybierz	okres beczynności, po którym urządzenie wyłączy się automatycznie.
Datownik Do nagranych filmów można dodawać znaczniki daty i prędkości.
G-sensor	W razie wypadku, bieżące wideo zostanie automatycznie zapisane w zabezpieczonym folderze. Takie pliki wideo nie mogą być usunięte czy nadpisane. Czułość sensora może być dostosowana w ustawieniach.
Lokalizacja GPS	Urzadzenie ma wbudowany moduł GPS, dzięki czemu może wyświetlać długość i szerokość geograficzną oraz inne informacje o Twojej aktualnej lokalizacji.
Wybierz tryb wyświetlania podglądu	Dostępne są różne tryby wyświetlania podglądu: tylko z przodu, tylko z tyłu, podzielony ekran, obraz z tylnej kamery nałożony na obraz przedniej kamery (obraz na obrazie).
Łącze USB	Podłączając urządzenie do komputera poprzez kabel USB, pojawią się dwie opcje:1) Pamięć masowa: odtwarzaj, kopiuj i usuwaj pliki.2) Tryb nagrywania
Tryb parkingowy*	Tryb parkingowy - kontrola uderzenia jest oparta na działaniu G-sensora. Po jego uruchomieniu zapisywany jest plik nagrany w sytuacji awaryjnej.
Zaawansowany system wspomagania kierowcy (ADAS)	System monitoruje niebezpieczne zbliżanie się do obiektu, kontroluje opuszczenie pasa ruchu, ostrzega o rozpoczęciu ruchu obiektu przed samochodem i wykrywa pojawienie się pieszych przed samochodem. Czułość ostrzeżeń można dostosować w menu.
Obsługa poprzez aplikację mobilną	Możeszoglądać i udostępniać zdjęcia i filmy nagrane wideorejestratorem w aplikacji Navitel DVR Center. Aplikacja łączy smartfon z wideorejestratorem przez Wi-Fi.

Uwaga: *tryb parkingowy dostępny jest tylko w przypadku podłączenia rejestratora do stałego źródła zasilania poprzez urządzenie zapobiegające nadmiernemu rozładowaniu baterii - NAVITEL SMART BOX MAX.

Instalacja aplikacji Navitel DVR Center

1. Pobierz i zainstaluj Navitel DVR Center na telefonie komórkowym lub tablecie, postępuj zgodnie z instrukcjami urządzenia mobilnego. Możesz pobrać aplikację, skanując kod QR w menu wideorejestratora (App QR Code).
2. Włącz Wi-Fi w Menu wideorejestratora oraz w ustawieniach urządzenia mobilnego.
3. Uruchom aplikację. Wybierz swoje urządzenie z listy. Informacje o urządzeniu znajdują się w menu wideorejestratora.
4. Podłącz urządzenie mobilne do wideorejestratora przez Wi-Fi. W razie potrzeby użyj hasła. Możesz je zmienić w menu wideorejestratora.

5. Korzystając z Navitel DVR Center możesz:

6. zaktualizować oprogramowanie wideorejestratora;
   • sterować funkcjami wideorejestratora w Ustawieniach: skonfigurować tryb parkowania, czujnik uderzenia, tryb wideo i sformatować kartę SD;

7. zapisywać, przeglądać, usuwać i wysyłać filmy i zdjęcia, a także oglądać wideo z wideorejestratora w czasie rzeczywistym na ekranie urządzenia mobilnego.

Informacje o prędkości i fotoradarach

Cyfrowy prędkościomierz służy do wyświetlania czasu i aktualnej prędkości pojazdu, obliczonej na podstawie sygnału GPS. Dostępne tryby: bieżąca prędkość [2] i czas [3] są stale wyświetlane.

Informacje o fotoradarach służą do ostrzegania o istniejących ograniczeniach prędkości. Po uruchomieniu funkcji ekran wideorejestratora wyświetla aktualną prędkość i czas. W obszarze pracy urządzenia znajdują się informacje takie jak:

• Aktualna prędkość [2],
• Ikona fotoradaru [4],
• Pasek postępu ruchu w obszarze fotoradaru [5],
  • Dystans do fotoradaru [6].

Wszystkie informacje są wyświetlane na czarnym tle.

W trybie Nagrywania (REC) wyświetlany jest wskaźnik • REC [1].

Jeśli pojazd nie porusza się, wyświetlane jest 0.

Jeśli nie ma sygnału GPS, wyświetlane są ---.

Uwaga. Słaby sygnał GPS może być spowodowany złą pogodą lub czynnikami zewnętrznymi. Kieruj się wartością, którą wskazuje prędkościomierz pojazdu.

Zaawansowane systemy wspomagania kierowcy (ADAS)

Po włączeniu zaawansowanego systemu wspomagania kierowcy dostępne są następujące funkcje:

1. kontrola niebezpiecznej bliskości obiektu

1. kontrola zjazdu z pasa ruchu


1. ostrzeżenie o rozpoczęciu ruchu obiektu znajdującego się przed nami

1. komunikat o pojawieniu się pieszych przed samochodem

1. niebezpieczeństwo zderzenia tylnego

Kamera tylna

Za pomocą tylnej kamery można uzyskać obraz o wysokiej rozdzielczości z tyłu samochodu w celu bezpiecznego parkowania lub nagrywania podczas jazdy. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

Instalacja wstecznej kamery

Zainstaluj kamerę na tylnej szybie przy użyciu naklejki, umieść przewód w podsufitce, a następnie podłącz go do portu kamery wstecznej.

Uwaga: Zaleca się, aby instalacja kamery została wykonana przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, wykonanie tych czynności będzie bezpieczne.

Kamera nie jest wodoodporna.
