Тип продукту	Автомобільний відеореєстратор (DVR)
Бренд	Navitel
Модель	RS985 GPS
Основний сенсор камери	SONY IMX415 STARVIS
Роздільна здатність відео (передня)	2160p (4K), 1440p (2K), 1080p (Full HD)
Кут огляду (передня)	160°
Об'єктив	7-шарове скло
Сенсор задньої камери	GC2053
Роздільна здатність відео (задня)	1080p (Full HD)
Кут огляду (задня)	120°
Процесор	NT98529
Дисплей	3" IPS, 480 x 854
Формат запису	MOV
Ємність карти MicroSD	До 512 ГБ (клас U3 або вище)
Акумулятор	3,7 В, 500 мА·год
Живлення	5 В, 2 А через USB-C
Підключення	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-сенсор	Так, з регульованою чутливістю
Система допомоги водієві (ADAS)	Контроль дистанції, виїзд зі смуги, початок руху, попередження про зіткнення ззаду, сліпа зона, виявлення пішоходів
Режим паркування	Так (потребує NAVITEL SMART BOX MAX)
Циклічний запис	Так, з вибором тривалості
Мобільний додаток	Navitel DVR Center (iOS/Android)
Мови	Багатомовний (англійська, французька, німецька тощо)
Обслуговування	Чистити об'єктив м'якою тканиною, без хімікатів; вимикати перед чищенням
Безпека	Використовувати оригінальний зарядний пристрій; уникати екстремальних температур; не розбирати

Часті запитання - RS985 GPS Navitel

Як встановити карту microSD?

Вставте високошвидкісну карту microSD (клас U3 або вище, до 512 ГБ) у слот, коли пристрій вимкнено. Щоб уникнути помилок даних, відформатуйте карту у відеореєстраторі перед використанням через Меню > Форматувати SD-карту.

Як відформатувати SD-карту?

Перейдіть у режим Меню, виберіть Форматувати SD-карту та підтвердьте. Це забезпечує правильну роботу та запобігає помилкам даних. Завжди форматуйте нову карту у відеореєстраторі.

Як підключитися до додатку Navitel DVR Center?

Завантажте додаток Navitel DVR Center з Google Play або App Store. Увімкніть Wi-Fi на відеореєстраторі через Меню > Wi-Fi. У налаштуваннях телефону підключіться до мережі Wi-Fi відеореєстратора (назва показана в Меню > Wi-Fi Navitel). Відкрийте додаток і виберіть свій відеореєстратор. Стандартний пароль можна змінити в Меню > Пароль Wi-Fi.

Що таке режим паркування і як він працює?

Режим паркування використовує G-сенсор для виявлення ударів, коли автомобіль припаркований. У разі спрацьовування зберігається аварійний файл. Потребує постійного живлення через пристрій, який запобігає розряду акумулятора, наприклад NAVITEL SMART BOX MAX.

Як скинути пристрій?

Якщо пристрій не реагує, натисніть кнопку скидання (розташовану на задній панелі) за допомогою скріпки або подібного інструменту. Це перезапускає відеореєстратор без втрати збережених файлів.

Як увімкнути функції ADAS?

У меню перейдіть до налаштувань ADAS та увімкніть потрібні функції: контроль дистанції, виїзд зі смуги, попередження про початок руху, виявлення пішоходів, попередження про зіткнення ззаду та виявлення сліпої зони. Відрегулюйте чутливість за потреби.

Як встановити задню камеру?

Встановіть задню камеру на заднє скло за допомогою наданої наклейки. Прокладіть відеокабель через салон і підключіть його до порту CAM-IN на відеореєстраторі. Використовуйте відеокабель, що входить у комплект, і переконайтеся, що з'єднання надійні. Рекомендується професійне встановлення.

Що робити, якщо сигнал GPS слабкий?

Слабкий сигнал GPS може бути спричинений поганою погодою, тунелями або перешкодами. Переконайтеся, що відеореєстратор має чіткий огляд неба. Якщо на дисплеї швидкості відображається '-- -', зачекайте на отримання сигналу. Пристрій використовує GPS для швидкості та попереджень про камери.

Як почистити об'єктив?

Вимкніть пристрій перед чищенням. Використовуйте м'яку суху тканину, щоб обережно протерти об'єктив. Не використовуйте хімікатів або миючих засобів, оскільки вони можуть пошкодити покриття об'єктива.

Як оновити прошивку?

Оновлення прошивки можна виконати через додаток Navitel DVR Center при підключенні до Wi-Fi. Крім того, завантажте останню версію прошивки з веб-сайту Navitel і скопіюйте її на карту microSD. Вставте картку та дотримуйтесь інструкцій на екрані.

ПОСІБНИК КОРИСТУВАЧА RS985 GPS Navitel

Дякуємо Вам за придбання продукту компанії NAVITEL®. NAVITEL RS985 GPS – багатофункціональний відеореєстратор з високою якістю відео і фотозйомки, а також безліччю додаткових функцій, описаних в цьому посібнику користувача. Уважно прочитайте керівництво перед використанням пристрою і збережіть його для майбутнього використання.

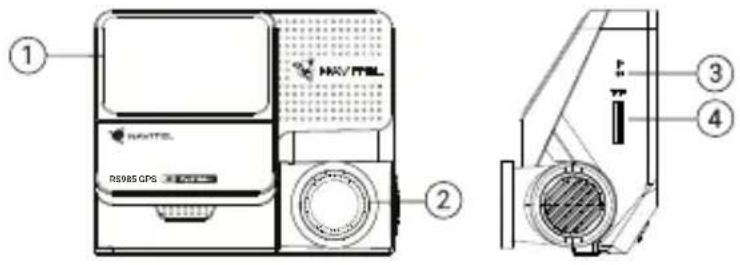

Зовнішній вигляд

1. Кріплення на лобове скло
2. Кнопка Вниз
3. Об'ектив
4. Кнопка Увімк. / Вимк./ОК
5. Кнопка скидання
6. Світлодіодні індикатори
7. Слот microSD
8. Роз'єм USB-C
9. Дисплей
10. Роз'єм для камери заднього виду (CAM-IN)
11. Кнопка меню
12. Мікрофон
13. Кнопка Вгору

Комплектація

• Відеореєстратор NAVITEL RS985 GPS
• Автомобільний зарядний пристрій 12/24 В
- Камера заднього виду
• Кабель USB-C - USB-A
• Відеокабель для підключення камери заднього виду
- Посібник користувача
• Гарантійний талон
- Подарунковий ваучер
• Електростатична плівка - 2 шт.

Специфікація

Основна камера	Сенсор камери SONY	IMX415 STARVIS
	Роздільна здатність відео	2160p (4K), 1440p (2K), 1080p (Full HD)
	Кут огляду 160°
	Об'єктив 7-слойна	лінза
Камера заднього виду	Сенсор камери GC2053
	Роздільна здатність відео	1080p (Full HD)
	Кут огляду 120°
Процесор NT98529
Дисплей 3", 480 x 854		IPS
Формат відео MOV
Обсяг microSD-карти до 512		Гбайт

Зарядний порт USB-C
CAM-IN micro-jack (2,5 мм)
Акумулятор 3.7 В, 500 м	А·г
Живлення 5 В, 2 А
Wi-Fi 802.11 b/g/n
GPS-оповіщення	камери / небезпеки / швидкість
G-сенсор	Так
Помічники водія	контроль дистанції/контроль розмітки перехрестя/контроль початку руху/контроль небезпеки зіткнення ззаду, в мертвих зонах збоку
Мови*	Французька, Іспанська,Німецька, Польська, Словацька,Англійська, Російська,Італійська, Чеська, Угорська

Примітка: комплектація, зовнішній вигляд, технічні характеристики, що не змінюють загальної функціональності пристрою, можуть бути змінені виробником без попередження.

*Нові мовні пакети можна додати в майбутніх оновленнях мікропрограми.

Установка

1. Вставте microSD-карту (продається окремо) у відповідний слот відеореєстратора. Використовуйте високошвидкісну (Class U3 і вище) карту ємністю до 512 гігабайт.

• Щоб уникнути пошкодження пристрою та / або карти пам'яті, не вставляйте і не виймайте її під час роботи пристрою.

• До початку запису потрібно обов'язково відформатувати карту пам'яті в відеореєстраторі. Це необхідно, щоб уникнути помилок читання і запису даних. Для форматування в Меню виберіть пункт форматувати SD-карту і підтвердіть вибрану дію.

• Закріпіть пристрій на лобовому склі за допомогою кріплення.

• Підключіть зарядний пристрій до гнізда прикурювача.
• Підключіть зарядний пристрій до роз'єму відеореєстратора (USB-C).
• Увімкніть живлення, відеореєстратор включиться і почне запис автоматично.
• Відрегулюйте положення відеореєстратора.

Запобіжні заходи

• Вбудований акумулятор призначений тільки для запису аварійної події в режимі паркування і коректного виключення пристрою при відключенні живлення; для повноцінної роботи пристрою в будь-якому з режимів потрібне постійне підключення живлення.
• Використовуйте тільки оригінальний адаптер ЗУ. Використання іншого адаптера може негативно вплинути на акумулятор пристрою. Використовуйте тільки схвалені виробником аксесуари.
• Допустима температура зовнішнього середовища в режимі експлуатації: від 0 до +35 °C.Температура зберігання: від +5 до +45 °C. Відносна вологість: від 5% до 90% без конденсату (25 °C).
• Уникайте контакту з джерелами вогню, щоб уникнути вибуху або пожежі.
• Не піддавайте пристрій сильному механічному впливу.
• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.
• Слідкуйте за тим, щоб об'єктив був чистим. Не використовуйте хімічні або миючі засоби для чищення пристрою; завжди вимикайте пристрій перед чищенням.
  • Суворо дотримуйтесь законів і регулюючих актів регіону використання пристрою. Цей пристрій не може використовуватися в незаконних цілях.
• Не розбирайте пристрій самостійно. У разі його несправності зверніться в сервісний центр.

Кнопки

Кнопка Функція
	Натисніть коротко для включення пристрою.Натисніть і утримуйте 2 секунди, щоб вимкнути пристрій.У режимі Запису відео (STBY) натисніть на кнопку для початку запису, натисніть ще раз для зупинки.У Меню натисніть на кнопку для підтвердження вибору.
	У режимі Запису відео (STBY) натисніть на кнопку щоб перейти в Меню.У Меню натисніть на кнопку для переходу до наступного блоку Меню.
	У Меню натисніть для переходу до попереднього пункту.У режимі Запису відео (REC) натисніть і утримуйте кнопку 2 секунди, щоб зробити знімок.
	У Меню натисніть для переходу до наступного пункту.У режимі Запису відео (REC) натисніть і утримуйте кнопку 2 секунди, щоб перемкнутися між видом із передньої та задньої камер.
Скидання Якщо пристрій не відповідає, натисніть для скидання.

Для зручності роботи з відеофайлами і вкладеними даними використовуйте програму Navitel DVR Player.

Завантажити на сайті: https://www.navitel.com/downloads/navitel-dvr-player

UA

Функції

Форматування карти пам'яті	Форматування карти пам'яті в відеореєстраторі строго необхідно для коректної роботи пристрою. Форматування карти потрібно виконувати перед початком використання карти пам'яті, а також при виникненні помилок запису і читання даних. Для форматування в Меню виберіть пункт форматувати SD-карту і підтвердіть вибрану дію.
Запис відео	При підключенні до джерела живлення пристрій включиться і почне запис автоматично. Натисніть Запис відео, щоб зупинити запис. Натисніть Запис відео ще раз для запису нового відео. Кожне відео автоматично зберігається.
Усунення мерехтіння	Ця функція регулює витримку, щоб мінімізувати вплив мерехтіння від штучних джерел світла. Частоту струму можна вибрати в меню.
Циклічний запис	Ця функція дозволяє зберігати відеозапис окремими фрагментами, тривалість яких можна налаштувати в Меню. Якщо на карті закінчиться місце, незаблоковані файли будуть перезаписані в тому порядку, в якому вони були створені.
Вимкнення У Меню	можна вибрати часовий інтервал автоматичного вимкнення в режимі очікування.
Штамп Ви можете	додати відображення поточної дати/часу і швидкості на записуваних відео.
Датчик удару	У разі зіткнення пристрій автоматично захистить поточний запис. Захищені файли не можуть бути видалені або перезаписані. ВИ можете налаштувати чутливість датчика удару в меню.
GPS локація	Пристрій підтримує роботу вбудованого чіпа і GPS-антени, він може відображати довготу, широту та іншу інформацію про ваше поточне місцезнаходження.
Вибір режиму огляду	Ця функція дає змогу перемикатися між режимами зображень з камер: тільки передня; тільки задня; розділений екран; передня і задня (картинка в картинці).

NAVITEL

NAVITEL RS985 GPS

USB-підключення	При підключенні пристрою до ПК за допомогою USB-кабелю з'являться дві опції підключення:1) Mass Storage: відтворення, копіювання і видалення файлів.2) Record: стандартний режим.
Режим парковки*	Режим паркування - контроль удару грунтується на роботі G-сенсора: при його спрацьовуванні записується аварійний файл.
Система просунутої допомоги водієві (ADAS)	Система відстежує небезпечне зближення з об'єктом, контролює з'їзд зі смуги руху, попереджає про початок руху об'єкта попереду та виявляє появу пішоходів перед автомобілем.
Підтримка мобільних додатків	Ви можете переглядати та обмінюватися відео та фотографіями, зробленими відеореєстратором, через програму Navitel DVR Center на вашому смартфоні. Завантажувана програма з'єднує ваш телефон із відеореєстратором через мережу Wi-Fi.

Примітка: *Режим доступний лише тоді, коли відеореєстратор підключений до постійного джерела живлення через пристрій, який запобігає надмірному розрядженню акумулятора - NAVITEL SMART BOX MAX.

UA

Установка програми NAVITEL DVR Center

1. Скачайте і встановіть NAVITEL DVR Center на смартфон або планшет, дотримуйтесь інструкцій до вашого мобільного пристрою. Ви зможете завантажити додаток, просканувавши QR-код в Меню відеореєстратора (QR-код ПЗ).
2. Увімкніть Wi-Fi в Меню відеореєстратора (Wi-Fi настройки) і в налаштуваннях вашого мобільного пристрою.
3. Запустіть програму. Виберіть ваш відеореєстратор в списку. Дані відеореєстратора вказані в Меню (Wi-Fi Navitel).
4. Підключіть ваш мобільний пристрій до відеореєстратора через Wi-Fi з'єднання. При необхідності використовуйте пароль. Його можна змінити в Меню (Пароль Wi-Fi).

5. За допомогою NAVITEL DVR Center ви можете:

6. оновлювати прошивку відеореєстратора;

7. управляти функціями відеореєстратора в меню Налаштування: налаштовувати режим паркування, датчик удару, режим відео і форматувати SD карту;
8. переглядати, зберігати, видаляти і ділитися відео і фото, а також дивитися відео з реєстратора на екрані мобільного пристрою в режимі реального часу.

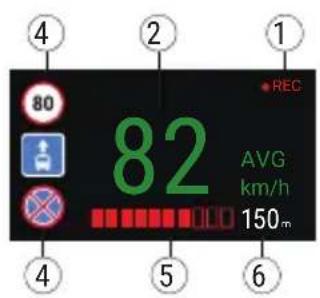

Цифровий спідометр і камери

Функція Цифровий спідометр служить для відображення швидкості, розрахованої по GPS-сигналу, і часу [1]. В даному режимі постійно відображається поточна швидкість [2] і час [3].

Функція Камери служить для оповіщення про камери і небезпеки (далі – камери). При включенні функції камери на екрані відображається швидкість і час. При наближенні до камери відображається:

• поточна швидкість [2],
• піктограми Камер [4],
• прогрес-бар знаходження в зоні дії камери [5],
• відстань до камери [6].

Вся інформація відображається на чорному тлі.

У режимі запису відео (REC) на екрані відображається ●REC [1].

Якщо автомобіль нерухомий, на екрані відображається швидкість 0.

Якщо немає точного GPS-сигналу, на екрані відображається ---.

Примітка. Слабкий GPS-сигнал може бути викликаний поганими погодними умовами та іншими зовнішніми факторами. Орієнтуйтеся на показання спідометра автомобіля.

Система просунутої допомоги водієві (ADAS)

При активації системи просунутої допомоги водієві доступні наступні функції:

1. відстеження небезпечного зближення з об'єктом

1. контроль з'їзду зі смуги руху

1. попередження про початок руху об'єкта попереду

1. повідомлення про появу пішоходів перед автомобілем

1. небезпека зіткнення ззаду

NAVITEL

NAVITEL RS985 GPS

Камера заднього виду

За допомогою задньої камери ви можете отримати зображення високої роздільної здатності позаду вашего автомобіля для безпечного паркування або запису під час руху. Сучасна технологія подвійного запису дозволяє зберігати зображення як попереду, так і позаду автомобіля для реєстрації будь-якої непередбаченої ситуації.

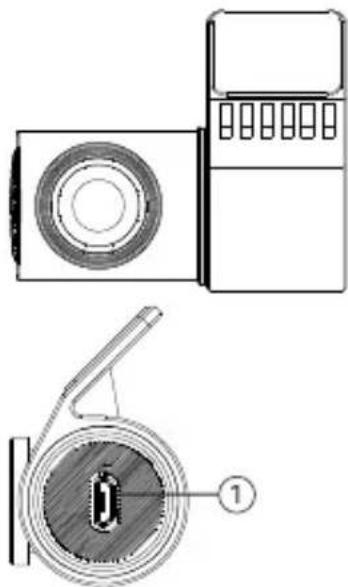

Установка камери заднього виду

Встановіть камеру на задньому склі за допомогою стікера, прокладіть дріт салоном, під'єднайте дріт до роз'єму камери заднього виду.

Примітка: Наполегливо рекомендується роботи по установці камери проводити кваліфікованим персоналом, що має необхідні навички. Для прокладки кабелю можуть знадобитися спеціальні інструменти або пристосування. Переконайтеся в безпеці цих робіт.

Камера не є водонепроникною.

1. Роз'єм для відеозв'язку

STARVIS i STARVIS є торговими марками корпорації Sony.

Правила зберігання, перевезення, реалізації та утилізації

• Зберігання та транспортування пристрою повинні проводитися в сухому приміщенні. Пристрій потребує дбайливого поводження, оберігайте його від впливу пилу, бруду, ударів, вологи, вогню і т.д.
• Реалізація пристрою повинна проводитися відповідно до чинного законодавства України.
• Після закінчення терміну служби пристрій належить здати на утилізацію до відповідного пункту прийому електричного та електронного обладнання для подальшої переробки та утилізації відповідно до законодавства.

Тип пристрою: Відеореєстратор.

Найменування товару: NAVITEL RS985 GPS.

Виробник: NAVITEL s.r.o.

Адреса виробника: U Habrovky 247/11, 140 00, Praha 4, Czech Republic. Тел.: [phone].

Виготовлено в Китаї Компанією NAVITEL s.r.o. на заводі Shenzhen Roverstar Technology Co., Ltd.

Імпортер в Україну: ТОВ «НАВІТЕЛ УКРАЇНА», 02183, м. Київ, вулиця М. Кибальчича, буд. 13А.
