Тип продукта	Видеорегистратор (DVR)
Бренд	Navitel
Модель	RS985 GPS
Основной сенсор камеры	SONY IMX415 STARVIS
Разрешение видео (спереди)	2160p (4K), 1440p (2K), 1080p (Full HD)
Угол обзора (спереди)	160°
Объектив	7-слойное стекло
Сенсор задней камеры	GC2053
Разрешение видео (сзади)	1080p (Full HD)
Угол обзора (сзади)	120°
Процессор	NT98529
Дисплей	3" IPS, 480 x 854
Формат записи	MOV
Емкость карты MicroSD	До 512 ГБ (класс U3 или выше)
Аккумулятор	3.7 В, 500 мАч
Питание	5 В, 2 А через USB-C
Подключение	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-сенсор	Да, с регулируемой чувствительностью
Система помощи водителю (ADAS)	Контроль дистанции, уход из полосы, начало движения, столкновение сзади, слепая зона, обнаружение пешеходов
Режим парковки	Да (требуется NAVITEL SMART BOX MAX)
Циклическая запись	Да, с выбором длительности
Мобильное приложение	Navitel DVR Center (iOS/Android)
Языки	Множественные (английский, французский, немецкий и др.)
Обслуживание	Чистите линзу мягкой тканью, без химикатов; выключайте перед чисткой
Безопасность	Используйте оригинальное зарядное устройство; избегайте экстремальных температур; не разбирайте

Часто задаваемые вопросы - RS985 GPS Navitel

Как установить карту microSD?

Вставьте высокоскоростную карту microSD (класс U3 или выше, до 512 ГБ) в слот при выключенном устройстве. Чтобы избежать ошибок данных, отформатируйте карту внутри видеорегистратора перед использованием через Меню > Форматировать SD-карту.

Как отформатировать SD-карту?

Перейдите в режим Меню, выберите Форматировать SD-карту и подтвердите. Это обеспечивает правильную работу и предотвращает ошибки данных. Всегда форматируйте новую карту в видеорегистраторе.

Как подключиться к приложению Navitel DVR Center?

Скачайте приложение Navitel DVR Center из Google Play или App Store. Включите Wi-Fi на видеорегистраторе через Меню > Wi-Fi. В настройках телефона подключитесь к Wi-Fi сети видеорегистратора (название отображается в Меню > Wi-Fi Navitel). Откройте приложение и выберите свой видеорегистратор. Пароль по умолчанию можно изменить в Меню > Пароль Wi-Fi.

Что такое режим парковки и как он работает?

Режим парковки использует G-сенсор для обнаружения ударов, когда автомобиль припаркован. При срабатывании сохраняется аварийный файл. Требуется постоянное питание через устройство, предотвращающее разряд аккумулятора, например, NAVITEL SMART BOX MAX.

Как сбросить устройство?

Если устройство не реагирует, нажмите кнопку Сброс (расположена на задней панели) с помощью скрепки или подобного инструмента. Это перезагрузит видеорегистратор без потери сохраненных файлов.

Как включить функции ADAS?

В меню перейдите в настройки ADAS и включите нужные функции: контроль дистанции, предупреждение об уходе из полосы, предупреждение о начале движения, обнаружение пешеходов, предупреждение о столкновении сзади и обнаружение слепой зоны. Отрегулируйте чувствительность по необходимости.

Как установить заднюю камеру?

Установите заднюю камеру на заднее стекло с помощью прилагаемой наклейки. Проложите видеокабель через салон и подключите его к порту CAM-IN на видеорегистраторе. Используйте прилагаемый видеокабель и убедитесь в надежности соединений. Рекомендуется профессиональная установка.

Что делать, если сигнал GPS слабый?

Слабый сигнал GPS может быть вызван плохой погодой, тоннелями или препятствиями. Убедитесь, что видеорегистратор имеет хороший обзор неба. Если на дисплее скорости отображается '-- -', подождите захвата сигнала. Устройство использует GPS для скорости и оповещений о камерах.

Как чистить линзу?

Выключите устройство перед чисткой. Используйте мягкую сухую ткань для осторожного протирания линзы. Не используйте химикаты или моющие средства, так как они могут повредить покрытие линзы.

Как обновить прошивку?

Обновление прошивки можно выполнить через приложение Navitel DVR Center при подключении к Wi-Fi. Альтернативно, скачайте последнюю версию прошивки с сайта Navitel и скопируйте ее на карту microSD. Вставьте карту и следуйте инструкциям на экране.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RS985 GPS Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®. NAVITEL RS985 GPS – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

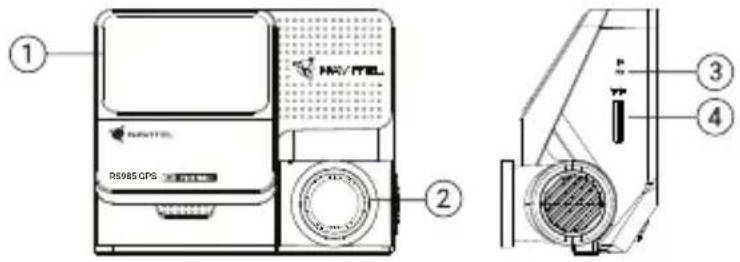

1. Крепление с GPS-антенной
2. Объектив
3. Кнопка сброса
4. Слот microSD

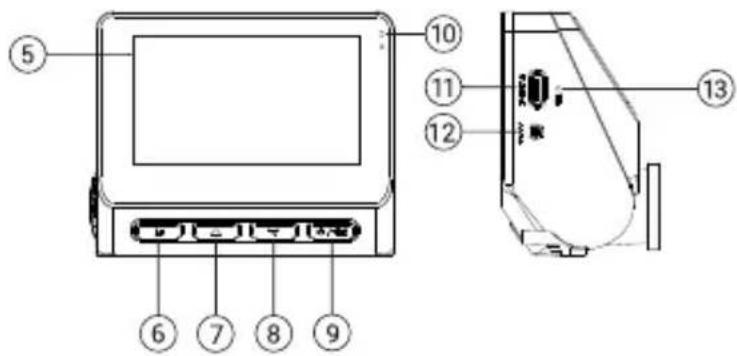

5. Дисплей
6. Кнопка Меню
7. Кнопка вверх

8. Кнопка вниз

9. Кнопка вкл./выкл./ОК

10. LED-индикаторы
11. Разъем USB-C
12. Разъем для подключения камеры заднего вида (CAM-IN)
13. Микрофон

Комплектация

• Видеорегистратор NAVITEL RS985 GPS
• Автомобильное зарядное устройство 12/24 В
- Камера заднего вида
• Кабель USB-C - USB-A
• Видеокабель для подключения камеры заднего вида
• Руководство пользователя
• Гарантийный талон
- Подарочный ваучер
• Электростатическая пленка - 2 шт.

Спецификация

Основная камера	Сенсор камеры SONY	IMX415 STARVIS
	Разрешение видео	2160p (4K), 1440p (2K), 1080p (Full HD)
	Угол обзора 160°
	Объектив 7-слойная линза
Задняя камера	Сенсор камеры GC2053
	Разрешение видео	1080p (Full HD)
	Угол обзора 120°
Процессор NT98529
Дисплей 3", 480 x 854 IPS
Формат видео MOV
Объем microSD-карты до 512 Гб
Разъем зарядки USB-C
CAM-IN micro-jack (2,5 мм)

Емкость аккумулятора 3.7 В,	500 мАч
Питание 5 В, 2 А
Wi-Fi	802.11 b/g/n
GPS-оповещения	камеры / опасности / скорость
Датчик удара	Есть
Ассистенты водителя	контроль дистанции / контроль пересечения разметки / контроль начала движения / контроль опасности столкновения сзади, в мертвых зонах сбоку
Языки*	Французкий, Испанский, Немецкий, Польский, Словацкий, Английский, Русский, Итальянский, Чешский, Венгерский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

*Новые языковые пакеты могут быть добавлены в результате последующих обновлений.

Установка

1. Вставьте microSD-карту (в комплект не входит) в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class U3 и выше) карту емкостью до 512 гигабайт.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

- До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

1. Закрепите видеорегистратор на лобовом стекле при помощи крепления.
2. Подключите зарядное устройство к гнезду прикуривателя.
3. Подключите зарядное устройство к разъему видеорегистратора (USB-C).
4. Включите питание, видеорегистратор включится и начнет запись автоматически.
5. Отрегулируйте положение видеорегистратора.

Меры предосторожности

• Встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.
• Используйте только оригинальный адаптер 3У. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

STARVIS и

являются товарными знаками Sony Corporation.

Кнопки

Кнопка Функция
	Нажмите на кнопку кратко для включения устройства.Нажмите и удерживайте кнопку 2 секунды для выключения устройства.В режиме Записи видео (STBY) нажмите на кнопку для начала записи, нажмите ещё раз для остановки.В Меню нажмите на кнопку для подтверждения выбора.
	В режиме Записи видео (STBY) нажмите на кнопку чтобы перейти в Меню.В Меню нажмите на кнопку для перехода к следующему блоку Меню.
	В Меню нажмите для перехода к предыдущему пункту.В режиме Записи видео (REC) нажмите и удерживайте кнопку 2 секунды чтобы сделать снимок.
	В Меню нажмите для перехода к следующему пункту.В режиме Записи видео (REC) нажмите и удерживайте кнопку 2 секунды чтобы переключиться между видом с передней и задней камерами.
Сброс Если устройство не отвечает, нажмите на кнопку на корпусе для сброса.

Для удобства работы с видеофайлами и вложенными данными используйте программу Navitel DVR Player.
Скачать на сайте: https://navitel.ru/ru/downloads/navitel-dvr-player

Функции

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически. Нажмите кнопку ОК, чтобы остановить запись. Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Устранение мерцания	Регулирует выдержку, чтобы минимизировать влияние мерцания от искусственных источников света. Частоту тока можно выбрать в меню.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Выключение В Меню	можно выбрать временной интервал автоматического выключения в режиме ожидания.
Штамп Вы можете	добавить отображение текущей даты/времени и скорости на записываемых видео.
Датчик удара	В случае столкновения устройство автоматически защитит текущую запись. Защищенные файлы не могут быть удалены или перезаписаны. ВЫ можете настроить чувствительность датчика удара в меню.
GPS локация	Устройство поддерживает работу встроенного чипа и GPS-антенны, оно может отображать долготу, широту и другую информацию о вашем текущем местоположении.
Выбор режима обзора	Позволяет переключаться между режимами изображений с камер: только передняя; только задняя; разделенный экран; передняя и задняя (картинка в картинке).
Режим парковки*	Режим парковки - контроль удара основан на работе G-сенсора: при его срабатывании записывается аварийный файл.
Система продвинутой помощи водителю (ADAS)	Система отслеживает опасное сближение с объектом, контролирует съезд с полосы движения, предупреждает о начале движения объекта впереди и обнаруживает появление пешеходов перед автомобилем. Вы можете настроить чувствительность оповещений в Меню.
Поддержка мобильного приложения	Вы можете просматривать и обмениваться видео и фотографиями, снятыми видеорегистратором, с помощью приложения Navitel DVR Center на вашем смартфоне. Загружаемое приложение соединяет ваш телефон с видеорегистратором через сеть Wi-Fi.

*Важно: Режим доступен только при подключении к устройству постоянного питания через устройство, исключающее чрезмерный разряд аккумулятора - NAVITEL SMART BOX MAX.

Установка приложения Navitel DVR Center

1. Скачайте и установите Navitel DVR Center на смартфон или планшет, следуйте инструкциям к вашему мобильному устройству. Вы сможете скачать приложение, просканировав QR-код в Меню видеорегистратора (QR-код ПО).
2. Включите Wi-Fi в Меню видеорегистратора (Wi-Fi настройки) и в настройках вашего мобильного устройства.
3. Запустите приложение. Выберите ваш видеорегистратор в списке. Данные видеорегистратора указаны в Меню (Wi-Fi Navitel).
4. Подключите ваше мобильное устройство к видеорегистратору через Wi-Fi соединение. При необходимости используйте пароль. Его можно изменить в Меню (Пароль Wi-Fi).
5. С помощью Navitel DVR Center вы можете:
   • обновлять прошивку видеорегистратора;
6. управлять функциями видеорегистратора в меню Настройки: настраивать режим парковки, датчик удара, режим видео и форматировать SD карту;
7. просматривать, сохранять, удалять и делиться видео и фото, а также смотреть видео с регистратора на экране мобильного устройства в режиме реального времени.

Цифровой спидометр и камеры

Функция Цифровой спидометр служит для отображения скорости, рассчитанной по GPS-сигналу, и времени. В данном режиме постоянно отображается текущая скорость [2] и время [3].

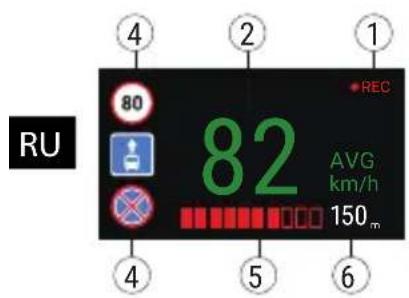

Функция Камеры служит для оповещения о камерах и опасностях (далее – Камеры). При включении функции Камеры на экране отображается скорость и время. При приближении к Камере отображается:

• текущая скорость [2],
- пиктограммы Камер [4],
• прогресс-бар нахождения в зоне действия Камеры [5],
• расстояние до Камеры [6].

В режиме Записи видео (REC) на экране отображается ● REC [1].

Если автомобиль неподвижен, на экране отображается скорость 0.

Если нет точного GPS-сигнала, на экране отображается -- -.

Примечание. Слабый GPS-сигнал может быть вызван плохими погодными условиями и другими внешними факторами. Ориентируйтесь на показание спидометра автомобиля.

Система продвинутой помощи водителю (ADAS)

При активации системы продвинутой помощи водителю доступны следующие функции:

1. отслеживание опасного сближения с объектом

1. контроль съезда с полосы движения

1. предупреждение о начале движения объекта впереди

1. сообщение о появлении пешеходов перед автомобилем

1. опасность столкновения сзади

Камера заднего вида

С помощью камеры заднего вида вы можете получить изображение высокого разрешения позади вашего автомобиля для безопасной парковки или записи во время движения. Современная технология двойной записи позволяет сохранять изображение как впереди, так и позади автомобиля для регистрации любой непредвиденной ситуации.

Установка камеры заднего вида

Установите камеру на заднем стекле с помощью стикера, проложите провод по салону, подключите провод в разъем камеры заднего вида.

Примечание: Настоятельно рекомендуется работы по установке камеры проводить квалифицированным персоналом, имеющим необходимые навыки. Для прокладки кабеля могут потребоваться специальные инструменты или приспособления. Убедитесь в безопасности этих работ.

Камера не является водонепроницаемой.

1. Разъем для видеокабеля

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]. Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL RS985 GPS.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-СЗ.РА08.В.65386/24 от 23.09.2024, сроком действия: по 22.09.2029 включительно.

Дата производства: указана в серийном номере на корпусе устройства в формате RS985GPSГГГГММ00000.
