RS985 GPS - Cameră de bord Navitel - Manual de utilizare gratuit

Tip produs	Cameră de bord (DVR)
Marcă	Navitel
Model	RS985 GPS
Senzor cameră principală	SONY IMX415 STARVIS
Rezoluție video (Față)	2160p (4K), 1440p (2K), 1080p (Full HD)
Unghi de vizualizare (Față)	160°
Obiectiv	Sticlă cu 7 straturi
Senzor cameră spate	GC2053
Rezoluție video (Spate)	1080p (Full HD)
Unghi de vizualizare (Spate)	120°
Procesor	NT98529
Display	3" IPS, 480 x 854
Format de înregistrare	MOV
Capacitate card MicroSD	Până la 512 GB (Clasa U3 sau superioară)
Baterie	3.7 V, 500 mAh
Alimentare	5 V, 2 A prin USB-C
Conectivitate	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-Sensor	Da, cu sensibilitate reglabilă
Asistență șofer (ADAS)	Control distanță, părăsire bandă, pornire mișcare, coliziune spate, unghi mort, detectare pietoni
Mod parcare	Da (necesită NAVITEL SMART BOX MAX)
Înregistrare în buclă	Da, cu durată selectabilă
Aplicație mobilă	Navitel DVR Center (iOS/Android)
Limbi	Multiple (Engleză, Franceză, Germană, etc.)
Întreținere	Curățați obiectivul cu o cârpă moale, fără substanțe chimice; opriți înainte de curățare
Siguranță	Utilizați încărcătorul original; evitați temperaturile extreme; nu dezasamblați

Întrebări frecvente - RS985 GPS Navitel

Cum instalez cardul microSD?

Introduceți un card microSD de mare viteză (Clasa U3 sau superioară, până la 512 GB) în slot, cu dispozitivul oprit. Pentru a evita erorile de date, formatați cardul în DVR înainte de utilizare prin Meniu > Formatare card SD.

Cum formatez cardul SD?

Accesați modul Meniu, selectați Formatare card SD și confirmați. Acest lucru asigură funcționarea corectă și previne erorile de date. Formatați întotdeauna un card nou în DVR.

Cum mă conectez la aplicația Navitel DVR Center?

Descărcați aplicația Navitel DVR Center din Google Play sau App Store. Activați Wi-Fi pe DVR prin Meniu > Wi-Fi. În setările telefonului, conectați-vă la rețeaua Wi-Fi a DVR-ului (numele afișat în Meniu > Wi-Fi Navitel). Deschideți aplicația și selectați DVR-ul dvs. Parola implicită poate fi schimbată în Meniu > Parolă Wi-Fi.

Ce este modul parcare și cum funcționează?

Modul parcare utilizează senzorul G pentru a detecta impacturile când mașina este parcată. Dacă este declanșat, salvează un fișier de urgență. Necesită o sursă constantă de alimentare printr-un dispozitiv care previne descărcarea bateriei, cum ar fi NAVITEL SMART BOX MAX.

Cum resetez dispozitivul?

Dacă dispozitivul nu răspunde, apăsați butonul Reset (aflat pe panoul din spate) cu o agrafă sau un instrument similar. Aceasta repornește DVR-ul fără a pierde fișierele salvate.

Cum activez funcțiile ADAS?

În Meniu, accesați setările ADAS și activați funcțiile dorite: control distanță, avertisment părăsire bandă, avertisment pornire mișcare, detectare pietoni, coliziune spate și detectare unghi mort. Reglați sensibilitatea după necesități.

Cum instalez camera spate?

Montați camera spate pe parbrizul din spate folosind autocolantul furnizat. Treceți cablul video prin habitaclu și conectați-l la portul CAM-IN de pe DVR. Utilizați cablul video inclus și asigurați-vă că conexiunile sunt sigure. Se recomandă instalarea profesională.

Ce fac dacă semnalul GPS este slab?

Un semnal GPS slab poate fi cauzat de vreme rea, tuneluri sau obstacole. Asigurați-vă că DVR-ul are o vedere clară a cerului. Dacă afișajul vitezei arată '-- -', așteptați achiziția semnalului. Dispozitivul utilizează GPS pentru viteză și alerte cameră.

Cum curăț obiectivul?

Opriți dispozitivul înainte de curățare. Utilizați o cârpă moale și uscată pentru a șterge ușor obiectivul. Nu folosiți substanțe chimice sau detergenți, deoarece pot deteriora stratul de acoperire al obiectivului.

Cum actualizez firmware-ul?

Actualizările de firmware se pot face prin aplicația Navitel DVR Center când sunteți conectat la Wi-Fi. Alternativ, descărcați cel mai recent firmware de pe site-ul Navitel și copiați-l pe cardul microSD. Introduceți cardul și urmați instrucțiunile de pe ecran.

MANUAL DE UTILIZARE RS985 GPS Navitel

Vă multumim pentru achiziția acestui produs NAVITEL®.

NAVITEL RS985 GPS este un DVR multifuncțional de înaltă definiție cu numeroase funcții și aplicații descrise în acest Manual de Utilizare. Vă rugăm să citiți manualul cu atenție înaintea utilizării dispozitivului și să îl păstrați pentru referințe ulterioare.

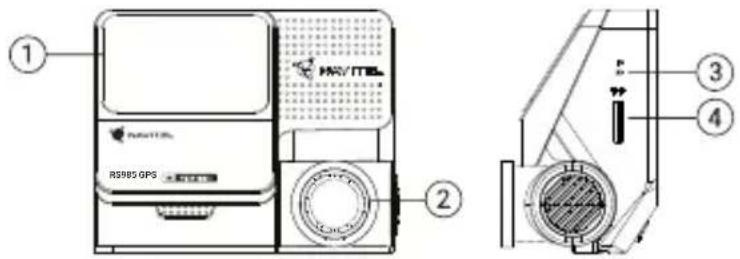

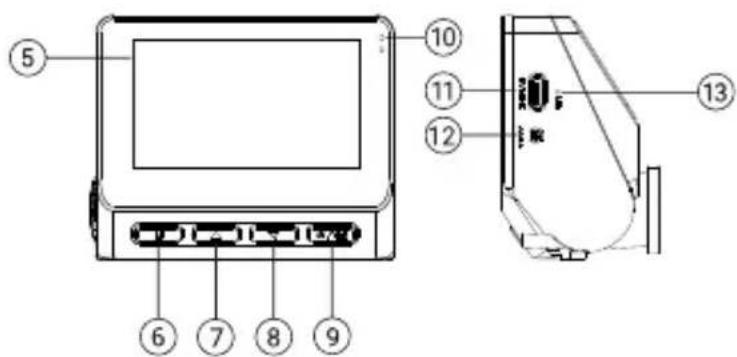

Componente dispozitiv

1. Suport pentru parbriz
2. Lentilă
3. Butonul de resetare
4. Fantă MicroSD
5. Afisaj
6. Butonul Meniu

7. Buton Sus

8. Buton Jos

9. Buton Pornire/OK
10. Indicatoare LED
11. Fantă USB-C
12. Port cameră spate (CAM-IN)
13. Microfon

Continutul ambalajului

• DVR NAVITEL RS985 GPS
- Încărcător auto 12/24 V
- Camera din spate
• Cablu USB-C - USB-A
- Cablu video
- Manual de utilizare
- Certificat de garantie
• Voucher pentru cadou
• Film electrostatic - 2 buc.

Date tehnice

Camera principală	Senzor cameră SONY	MX415 STARVIS
	Rezoluție video	2160p (4K), 1440p (2K), 1080p (Full HD)
	Unghi de vedere 160°
	Lentilă 7 mga sapaw
Cameră spate	Senzor cameră GC2053
	Rezoluție video	1080p (Full HD)
	Unghi de vedere 120°
Procesor NT98529
Monitor 3", 480 x 854 IPS
Format înregistrare MOV
Capacitate card microSD Max.		512 GB
Port de încărcare USB-C

CAM-IN micro-jack (2.5 mm)
Baterie 3.7 V, 500 mAh
Alimentare 5 V, 2 A
Wi-Fi 802.11 b/g/n
Alertă GPS camere / avertismente / viteză
Senzor G Da
Asistenți de șofer	control distanță/ marcare control intersecție/ control pornire mișcare/ pericol de coliziune din spate și control lateral al unghiului mort
Limbi*	Franceză, Spaniolă, Germană, Poloneză, Slovacă, Engleză, Rusă, Italiană, Cehă, Maghiară

Notă: pachetul, aspectul, specificațiile care nu modifică funcționalitatea generală a dispozitivului pot fi modificate de către producător fără notificare prealabilă.
*Noile pachete lingvistice pot fi adăugate în viitoarele actualizări de firmware.
NAVITEL s.r.o. declară prin prezenta că NAVITEL RS985 GPS este compatibil cu Directiva RED 2014/53/EU. Textul integral al Declaratiei de conformitate este disponibil la următoarea adresă de internet: https://www.navitel.com/declaration_of_conformity

Instalatie

1. Introduceți cardul microSD (vândut separat) în DVR. Utilizați un card de înaltă viteză SD (Clasa U3 sau peste); capacitatea trebuie să fie cuprinsă până la 512 GB.

• Pentru a evita defectiuni ale DVR și/sau cardului SD, nu scoateți și reintroduceți cardul SD pe parcursul operării DVR.

• Vă rugăm ca înainte de a utiliza un card microSD să îl formatați în DVR pentru a evita erori de date. Pentru formatarea cardului SD în mod Meniu selectați Format SD-card și confirmați.

• Fixați dispozitivul pe parbriz cu ajutorul suportului.

• Conectați încărcătorul auto la mufa pentru brichetă.
• Conectați încărcătorul auto la portul DVR (USB-C).
• Apăsați butonul de pornire. DVR-ul va porni și va începe să înregistreze automat.
• Reglați poziția DVR.

Măsuri de precauție

• Bateria încorporată este făcută doar pentru înregistrarea unei urgențe în modul de parcare și închiderea corectă a dispozitivului; pentru operarea completă a dispozitivului în orice mod, este necesară o alimentare constantă.
• A se utiliza doar adaptorul original pentru încărcător. Utilizarea altui adaptor poate afecta negativ bateria dispozitivului. A se utiliza doar accesorii aprobate de către producător.
• Temperatura ambientă permisibilă în mod de operare: 0 - +35 °C. Temperatura de depozitare: +5 - +45 °C. Umiditatea relativă: 5% - 90% fără condensare (25 °C).
• A se păstra dispozitivul la distantă de surse de foc pentru evitarea exploziilor sau focului.
  • A nu se expune dispozitivul la impact fizic.
• A se evita punerea dispozitivului în contact cu surse de radiatie electromagnetică.
• A se păstra lentila curată. A nu se utiliza detergenti sau substanțe chimice pentru curățarea produsului; a se opri dispozitivul înainte de fiecare curățare.
• A se urma cu strictete legile și reglementările regiunii în care este utilizat dispozitivul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasamblati sau încercați să reparați dispozitivul. În caz de defectiune a dispozitivului, contactați centrul de service.

STARVIS și STARVIS sunt mărci comerciale ale Sony Corporation.

Butoane

Buton Funcții
	Apăsați scurt pentru a porni dispozitivul.Apăsați și țineți apăsat 2 secunde pentru a opri dispozitivul.În modul înregistrare (STBY), apăsați butonul pentru a începe înregistrarea; apăsați din nou pentru a opri înregistrarea.În meniu, apăsați butonul pentru a selecta un element de meniu.
	În modul înregistrare (STBY), apăsați butonul pentru a intra în modul Meniu.În meniu, apăsați butonul pentru a trece la următoarea categorie de meniu.
	În Meniu, apăsați pentru a selecta elementul de meniu anterior.În modul înregistrare, apăsați și mențineți apăsat butonul timp de 2 secunde pentru a face o fotografie.
	În meniu, apăsați pentru a selecta următorul element din meniu.În modul înregistrare, apăsați și mențineți apăsat butonul timp de 2 secunde pentru a comuta între camera principală și cea din spate.
Resetare Dacă dispozitivul nu răspunde, apăsați pentru resetare.

Pentru comoditatea de a lucra cu fișierele video și datele încorporate ale DVR-ului, utilizati Navitel DVR Player.

Descărcare disponibilă la: https://www.navitel.com/downloads/navitel-dvr-player

Funcțiile dispozitivului

Formatare SD-card	Formatarea unui card microSD în DVR este necesară pentru funcționarea corectă a dispozitivului. Înainte de utilizarea unui card microSD sau în caz de eroare a datelor, vă rugăm să formatați cardul microSD. Pentru formatarea cardului SD în modul Meniu apăsați Format SD-card și confirmați.
Înregistrare	Conectați dispozitivului la o sursă externă de alimentare și va începe să înregistreze automat. Apăsați butonul Înregistrare pentru a opri înregistrarea. Apăsați butonul Înregistrare din nou pentru a efectua o nouă înregistrare video. Fiecare înregistrare video va fi salvată automat.
Frecvența	Această funcție reglează viteza obturatorului pentru a minimiza impactul pâlpâirii de la sursele de lumină artificială. Puteți alege frecvența curentă în Meniu.
Înregistrare în cerc	Această opțiune vă permite să salvați o înregistrare video ca un set de fișiere disponibile în meniul duratei. Dacă se termină spațiul de stocare al cardului de memorie, fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.
Oprire Alegeți perioada de inactivitate după care dispozitivul se va închide automat.
Ștampilă Puteți adăuga ștampile de dată și viteză la clipurile video înregistrate.
Senzor G	În cazul unui incident rutier, DVR-ul va bloca automat înregistrarea video curentă. Fișierele protejate nu pot fi șterse sau suprascrise. Puteți regla sensibilitatea unui senzor G în Meniu.
Localizare GPS	Dispozitivul oferă chipset GPS încorporat și antenă GPS, putând arăta longitudinea, latitudinea și alte informații privitoare la locația curentă.
Selectați un mod de vizualizare	Apăsând sfertul din dreapta sus al ecranului se comută modurile de vizualizare a camerei: doar în față; numai înapoi; spate peste față (imagine-în-imagine).
Conexiune USB	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.
Monitor parcare*	Modul parcare - controlul impactului se bazează pe funcționarea senzorului G: atunci când acesta este declanșat, se scrie un fișier de urgență.
Sisteme avansate de asistență pentru șofer (ADAS)	Sistemul monitorizează apropierea periculoasă a unui obiect, controlează părăsirea benzii, avertizează cu privire la începutul mișcării unui obiect din față și detectează apariția pietonilor în fața mașinii.
Suport pentru aplicații mobile	Puteți viziona și partaja videoclipuri și fotografii realizate de DVR prin intermediul aplicației Navitel DVR Center de pe smartphone-ul dvs. Aplicația descărcabilă vă conectează telefonul la DVR prin rețeaua Wi-Fi.

Uwaga: *modul este disponibil numai atunci când DVR-ul este conectat la o sursă de alimentare permanentă printr-un dispositiv care previne descărcarea excesivă a bateriei - NAVITEL SMART BOX MAX.

Instalarea aplicatiei Navitel DVR Center

1. Descărcați și instalați Navitel DVR Center pe telefonul celular sau tabletă, urmând instrucțiunile dispozitivului dvs. Mobil. Puteți descărca aplicația scanând codul QR în meniuul DVR (Cod QR App) cu telefonul dvs. celular. Alegeti Wifi în Setări, apăsați On.
2. Porniți un Wi-Fi în meniul DVR (Wi-Fi) și în setările telefonului dvs. mobil.
3. Rulați aplicația. Alegeti-vă DV-il din listă. Informatiiile DVR sunt în meniul DVR (Wi-Fi Navitel).
4. Conectați-vă dispozitivul mobil la DVR prin Wi-Fi. Utilizați parola dacă este necesar. O puteți schimba în meniul DVR (parolă Wi-Fi).

5. Prin intermediul Navitel DVR Center puteți:

6. actualiza firmware-ul DVR;
   • controla funcțiile DVR în meniul Setări: configurarea modului de parcare, senzorul de impact, modul video și formatarea cardului dvs. SD;
   • salva, vizualiza, șterge și trimite înregistrări video și fotografii, și viziona înregistrarea DVR în timp real pe ecranul dispozitivului mobil.

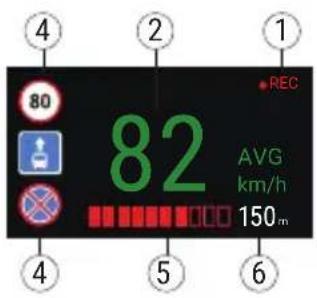

Informații Viteză Digitală & Cameră

Optiunea Viteză digitală este utilizată pentru afişarea orei și a vitezei vehiculului calculată cu ajutorul semnalului GPS. În acest mod, viteza curentă [2] și ora [3] sunt afişate constant.

Optiunea Camera info il informează pe conducător cu privire la camere și avertismente. (în continuare – Camere) pe drum. Când porniți Informații cameră, viteza și ora curente sunt afișate. La apropierea camerei cele mai apropiate, următoarele informații sunt afișate:

• viteza curentă [2],
• pictograma camerei [4],
• bară dinamică de progres care indică apropiereile față de cea mai apropiată cameră [5],
• distanța față de cameră [6].

Toate informațiile sunt afișate pe un ecran negru.

În modul înregistrare (REC) ●REC sunt afişate [1].

Dacă vehiculul este imobilizat, este afișat 0.

Dacă nu există semnalul GPS, --- este afișat.

Notă: Un semnal GPS slab poate fi cauzat de condiții meteorologice nefavorabile și alti factori externi. Vă rugăm să consultați vitezometrul vehiculului.

RO

Sisteme avansate de asistentă pentru șofer (ADAS)

Când sistemul avansat de asistență a șoferului este activat, sunt disponibile următoarele funcții:

1. urmărirea proximității periculoase față de un obiect

1. controlul părăsirii benzii

1. avertizare cu privire la începutul mișcării unui obiect înainte

1. mesaj despre pietoni care apar în fața unei mașini

1. pericol de coliziune din spate

Camera din spate

Cu ajutorul camerei din spate puteți obține o imagine de înaltă rezoluție în spatele mașinii dvs. pentru parcarea sau înregistrarea în siguranță în timpul conducerii. Tehnologia modernă de înregistrare dublă permite salvarea înregistrărilor atât în față, cât și în spatele mașinii, pentru a remedia orice situație neprevăzută.

Instalarea camerei spate

Instalați camera pe geamul din spate cu un autocolant, treceți firul prin cabină, conectați firul la portul camerei din spate.

Notă: Se recomandă insistent ca lucrările de instalare a camerei să fie efectuate de personal calificat cu competențele necesare. Traseul cablurilor poate necesita unelte sau atașamente speciale. Asigurați-vă că aceste lucrări sunt sigure.

Camera din spate nu este rezistentă la apă.

1. Port pentru cablu video
