RS985 GPS - Dashcam Navitel - Kostenlose Bedienungsanleitung

Produkttyp	Dashcam (DVR)
Marke	Navitel
Modell	RS985 GPS
Hauptkameramodul	SONY IMX415 STARVIS
Videoauflösung (vorne)	2160p (4K), 1440p (2K), 1080p (Full HD)
Blickwinkel (vorne)	160°
Objektiv	7-lagiges Glas
Rückkameramodul	GC2053
Videoauflösung (hinten)	1080p (Full HD)
Blickwinkel (hinten)	120°
Prozessor	NT98529
Display	3" IPS, 480 x 854
Aufnahmeformat	MOV
microSD-Kartenkapazität	Bis zu 512 GB (Klasse U3 oder höher)
Akku	3,7 V, 500 mAh
Stromversorgung	5 V, 2 A über USB-C
Konnektivität	Wi-Fi 802.11 b/g/n, GPS, USB-C
G-Sensor	Ja, mit einstellbarer Empfindlichkeit
Fahrerassistenz (ADAS)	Abstandskontrolle, Spurhalteassistent, Anfahrwarnung, Auffahrwarnung, Toter-Winkel-Erkennung, Fußgängererkennung
Parkmodus	Ja (erfordert NAVITEL SMART BOX MAX)
Endlosschleifenaufnahme	Ja, mit wählbarer Dauer
Mobile App	Navitel DVR Center (iOS/Android)
Sprachen	Mehrere (Englisch, Französisch, Deutsch, usw.)
Wartung	Linse mit weichem Tuch reinigen, keine Chemikalien; vor der Reinigung ausschalten
Sicherheit	Original-Ladegerät verwenden; extreme Temperaturen vermeiden; nicht zerlegen

Häufig gestellte Fragen - RS985 GPS Navitel

Wie installiere ich die microSD-Karte?

Legen Sie eine schnelle microSD-Karte (Klasse U3 oder höher, bis zu 512 GB) bei ausgeschaltetem Gerät in den Steckplatz ein. Um Datenfehler zu vermeiden, formatieren Sie die Karte im DVR vor der Verwendung über Menü > SD-Karte formatieren.

Wie formatiere ich die SD-Karte?

Gehen Sie in den Menümodus, wählen Sie SD-Karte formatieren und bestätigen Sie. Dies gewährleistet einen korrekten Betrieb und verhindert Datenfehler. Formatieren Sie immer eine neue Karte im DVR.

Wie verbinde ich mich mit der Navitel DVR Center App?

Laden Sie die Navitel DVR Center App aus dem Google Play Store oder App Store herunter. Aktivieren Sie WLAN am DVR über Menü > WLAN. Verbinden Sie sich in den Telefoneinstellungen mit dem WLAN-Netzwerk des DVR (Name wird unter Menü > WLAN Navitel angezeigt). Öffnen Sie die App und wählen Sie Ihren DVR aus. Das Standardpasswort kann unter Menü > WLAN-Passwort geändert werden.

Was ist der Parkmodus und wie funktioniert er?

Der Parkmodus nutzt den G-Sensor, um Erschütterungen zu erkennen, wenn das Auto geparkt ist. Bei Auslösung wird eine Notfallaufnahme gespeichert. Erfordert eine konstante Stromversorgung über ein Gerät, das die Batterieentladung verhindert, wie z. B. NAVITEL SMART BOX MAX.

Wie setze ich das Gerät zurück?

Wenn das Gerät nicht reagiert, drücken Sie den Reset-Knopf (auf der Rückseite) mit einer Büroklammer oder einem ähnlichen Werkzeug. Dadurch wird der DVR neu gestartet, ohne dass gespeicherte Dateien verloren gehen.

Wie aktiviere ich die ADAS-Funktionen?

Gehen Sie im Menü zu den ADAS-Einstellungen und aktivieren Sie die gewünschten Funktionen: Abstandskontrolle, Spurhalteassistent, Anfahrwarnung, Fußgängererkennung, Auffahrwarnung und Toter-Winkel-Erkennung. Passen Sie die Empfindlichkeit nach Bedarf an.

Wie installiere ich die Rückkamera?

Befestigen Sie die Rückkamera mit dem mitgelieferten Aufkleber an der Heckscheibe. Führen Sie das Videokabel durch den Innenraum und schließen Sie es an den CAM-IN-Anschluss des DVR an. Verwenden Sie das mitgelieferte Videokabel und stellen Sie sichere Verbindungen sicher. Professionelle Installation wird empfohlen.

Was tun bei schwachem GPS-Signal?

Ein schwaches GPS-Signal kann durch schlechtes Wetter, Tunnel oder Hindernisse verursacht werden. Stellen Sie sicher, dass der DVR freie Sicht zum Himmel hat. Wenn die Geschwindigkeitsanzeige '-- -' zeigt, warten Sie auf den Signalempfang. Das Gerät nutzt GPS für Geschwindigkeit und Kameraalarme.

Wie reinige ich die Linse?

Schalten Sie das Gerät vor der Reinigung aus. Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig abzuwischen. Verwenden Sie keine Chemikalien oder Reinigungsmittel, da diese die Linsenbeschichtung beschädigen könnten.

Wie aktualisiere ich die Firmware?

Firmware-Updates können über die Navitel DVR Center App bei WLAN-Verbindung durchgeführt werden. Alternativ laden Sie die neueste Firmware von der Navitel-Website herunter und kopieren Sie sie auf die microSD-Karte. Legen Sie die Karte ein und folgen Sie den Anweisungen auf dem Bildschirm.

BEDIENUNGSANLEITUNG RS985 GPS Navitel

Sehr geehrter Kunde!

Vielen Dank, dass Sie sich für dieses NAVITEL®-Produkt entschieden haben.

NAVITEL RS985 GPS ist ein multifunktionaler DVR mit hocher Qualität von Foto- und Videoaufnahme und vielen Funktionen und Eigenschaften, die in dieser Bedienungsanleitung beschrieben werden. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, und bewahren Sie diese zum späteren Nachschlagen auf.

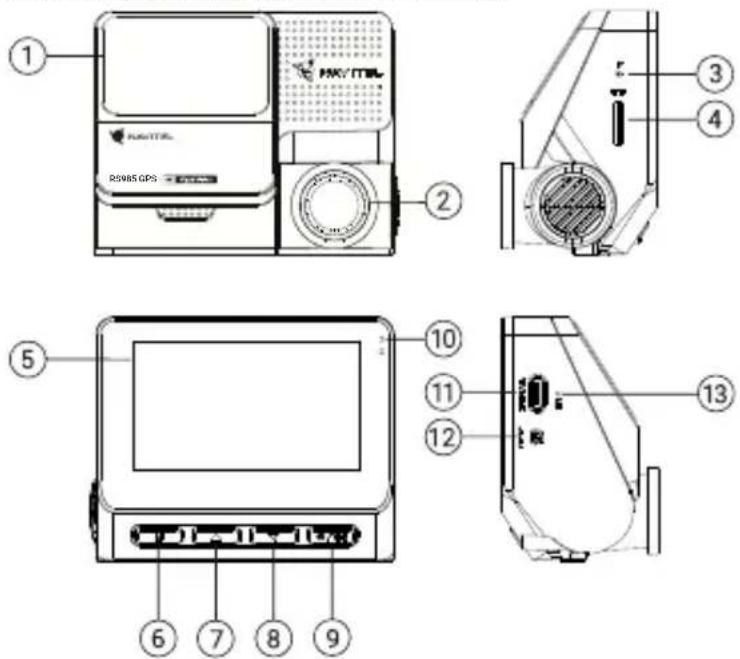

Außensicht

1. Windschutzscheibenhalterung
2. Objektiv
3. Zurücksetzen
4. MicroSD-Steckplatz
5. Bildschirm
6. Menü-Taste

7. Aufwärts-Taste

8. Ab-Taste

9. Ein/Aus/OK Taste
10. LED-Anzeigen
11. USB-C-Anschluss
12. Anschluss für die

Rückfahrkamera (CAM-IN)

1. Mikrofon

Verpackungslnhalt

• DVR NAVITEL RS985 GPS
• Kfz-Ladegerät 12/24 V
- Hintere Kamera
- USB-C - USB-A-Kabel
• Videokabel für die Rückfahrkamera
• Benutzerhandbuch
• Garantiekarte
• Geschenkgutschein
• Elektrostatische Folie - 2 Stk.

Spezifikationen

Hauptkamera	Kamerasensor SONY	MX415 STARVIS
	Videoauflösung	2160p (4K), 1440p (2K), 1080p (Full HD)
	Blickwinkel 160°
	Objektiv 7 Schichten
Rückfahrkamera	Kamerasensor GC2053
	Videoauflösung	1080p (Full HD)
	Blickwinkel 120°
Prozessor NT98529
Bildschirm 3", 480 x 854 IPS
Aufnahmeformat MOV
MicroSD Kartenkapazität Max.		512 GB
Ladeport USB-C

CAM-IN micro-jack (2.5 mm)
Batterie 3.7 V, 500 mAh
Speisung 5 V, 2 A
Wi-Fi 802.11 b/g/n
GPS-Alarm	Kameras / Warnungen / Geschwindigkeit
G-Sensor	Ja
Fahrerassistenten	Abstandsregelung / Kreuzungsmarkierungsregelung / Bewegungsstartregelung / Gefahr eines Auffahrunfalls und Kontrolle des toten Winkels
Sprache*	Französisch, Spanisch, Deutsch, Polnisch, Slowakisch, Englisch, Russisch, Italienisch, Tschechisch, Ungarisch

Notiz: die Verpackung, das Aussehen und die technischen Daten, die die Gesamtfunktionalität des Geräts nicht ändern, können vom Hersteller ohne vorherige Ankündigung geändert werden.
*Neue Sprachpakete können in zukünftigen Firmware-Updates hinzugefügt werden.

NAVITEL s.r.o. erklärt hiermit, dass das Gerät NAVITEL RS985 GPS mit der europäischen Richtlinie RED 2014/53 / EU konform ist. Der vollständige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.navitel.com/declaration_of_conformity

Installation

1. Setzen Sie die microSD-Karte (separat erhältlich) in den DVR ein. Verwenden Sie eine Hochgeschwindigkeits-SD-Karte (Klasse U3 oder höher); die Kapazität sollte bis zu 512 GB betragen.

• Um Fehlfunktionen des Digitalrekorders und / oder der SD-Karte zu vermeiden, sollten Sie die SD-Karte nicht während des Betriebs des Digitalrekorders einlegen und entfernen.

• Bevor Sie eine microSD-Karte verwenden, formatieren Sie sie bitte im DVR, um Datenfehler zu vermeiden. Wählen Sie zum Formatieren der SD-Karte im Menümodus die Option SD-Karte formatieren und bestätigen Sie diese.

• Befestigen Sie das Gerät mit der Halterung an der Windschutzscheibe.

• Schließen Sie das Autoladegerät an die Zigarettenanzünderbuchse an.
• Schließen Sie das Autoladegerät an den DVR-Eingang (USB-C) an.
• Schalten Sie das Gerät ein. Der DVR startet und beginnt automatisch mit der Aufnahme.
• Stellen Sie die DVR-Position ein.

Vorsichtsmaßnahmen

• Die eingebaute Batterie ist nur für die Aufzeichnung eines Notfallereignisses im Parkmodus und das korrekte Ausschalten des Geräts beim Ausschalten der Stromversorgung vorgesehen; Für den vollen Betrieb des Geräts in jedem Modus ist eine ständige Stromverbindung erforderlich.
- Verwenden Sie nur einen originellen Ladeadapter. Die Verwendung eines anderen Adapters kann sich negativ auf den Akku des Geräts auswirken. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
- Zulässige Umgebungstemperatur während des Betriebs: von 0 bis +35 °C. Lagertemperaturen: von +5 bis +45 °C. Relative Luftfeuchtigkeit: 5% bis 90% ohne Kondensat (25 °C).
- Vermeiden Sie Kontakt mit Feuerquellen, um Explosionen oder Brände zu vermeiden.
- Setzen Sie das Gerät keinen starken mechanischen Belastungen aus.
- Vermeiden Sie Kontakt des Geräts mit elektromagnetischen Strahlungsquellen.
- Halten Sie das Objektiv sauber. Verwenden Sie zum Reinigen des Geräts keine Chemikalien oder Reinigungsmittel. Schalten Sie das Gerät vor dem Reinigen immer aus.
- Befolgen Sie strikt die Gesetze und Vorschriften der Region, in der das Gerät verwendet wird. Dieses Gerät kann nicht für illegale Zwecke verwendet werden.
- Zerlegen Sie das Gerät nicht selbst. Im Falle einer Fehlfunktion wenden Sie sich an das Servicecenter.

STARVIS und STARVIS sind Marken der Sony Corporation.

Tasten

DE	Taste Funktion
		Drücken Sie kurz, um das Gerät einzuschalten.Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät auszuschalten.Drücken Sie im Aufnahmemodus (STBY) die Taste, um die Aufnahme zu starten; drücken Sie erneut, um die Aufnahme zu beenden.Drücken Sie im Menü die Taste , um einen Menüpunkt auszuwählen.
		Drücken Sie im Aufnahmemodus (STBY) die Taste , um in den Menümodus zu gelangen.Drücken Sie im Menü die Taste , um zur nächsten Menükategorie zu wechseln.
		Drücken Sie im Menü auf , um den vorherigen Menüpunkt zu wählen.Halten Sie im Aufnahmemodus die Taste 2 Sekunden lang gedrückt, um ein Bild aufzunehmen.
		Drücken Sie im Menü, um den nächsten Menüpunkt auszuwählen.Halten Sie im Aufnahmemodus die Taste 2 Sekunden lang gedrückt, um zwischen Haupt- und Rückkamera umzuschalten.
	Zurücksetzen Wenn das Gerät nicht reagiert, drücken Sie zum Zurücksetzen.

Verwenden Sie den Navitel DVR Player, um bequem mit den Videodateien und eingebetteten Daten des DVR arbeiten zu können. Download verfügbar unter: https://www.navitel.com/downloads/navitel-dvr-player

Funktionen von DVR

Formatierung der microSD-Karte	Das Formatieren der microSD-Karte im DVR ist für den korrekten Modus des Geräts erforderlich. Formatieren Sie die microSD-Karte, bevor Sie diese verwenden oder wenn ein Datenfehler auftritt. Um die SD-Karte zu formatieren, wählen Sie im Menümodus -SD-Karte formatieren und bestätigen Sie es.
Videoaufnahme	Schließen Sie das Gerät an eine externe Stromversorgungsquelle an und die Aufnahme wird automatisch gestartet. Drücken Sie die Aufnahmetaste, um die Aufnahme zu beenden. Drücken Sie die Aufnahmetaste erneut, um ein weiteres Video aufzunehmen. Jedes Video wird automatisch gespeichert.
Frequenz	Diese Funktion passt die Verschlusszeit an, um die Auswirkungen von Flimmern durch künstliche Lichtquellen zu minimieren. Sie können die gewünschte Frequenz im Menü auswählen.
Daueraufnahme	Mit dieser Funktion können Sie Videoaufnahmen als eine Reihe von Dateien speichern, deren Dauer im Menü eingestellt werden kann. Wenn auf der Speicherkarte nicht mehr genügend Speicherplatz vorhanden ist, werden die ungeschützten Dateien in der Reihenfolge überschrieben, in der sie gemacht wurden.
Ausschalten Wählen	Sie den Zeitraum der Inaktivität, nach dem sich das Gerät automatisch ausschaltet.
Stempel Diese Funktion fügt dem Datensatz einen Datumsstempel hinzu.
Erschütterungssensor	Im Falle eines Verkehrsunfalls sperrt der DVR automatisch das aktuelle Video. Geschützte Dateien können nicht gelöscht oder überschrieben werden. Sie können die Empfindlichkeit eines Erschütterungssensor im Menü einstellen.
GPS-Standort	Das Gerät unterstützt den eingebauten Chip und die GPS-Antenne und kann Längen- und Breitengrade und andere Informationen über Ihren aktuellen Standort anzeigen.
Wählen Sie einen Ansichtsmodus	Durch Drücken des oberen rechten Viertels des Bildschirms werden die Kamera-Ansichtsmodi umgeschaltet: nur vorne; nur zurück; zurück über vorne (Bild-in-Bild).
USB-Anschluss	Wenn Sie das Gerät über ein USB-Kabel an einen PC anschließen, werden zwei Verbindungsoptionen angezeigt:1) Mass Storage: Dateien abspielen, kopieren und löschen.2) Record: Standardmodus.
Parkmonitor*	Parkmodus - Aufprallkontrolle basiert auf dem Betrieb des G-Sensors: Wenn er ausgelöst wird, wird eine Notfalldatei geschrieben.
Fahrerassistenzsysteme (ADAS)	Das System überwacht die gefährliche Annäherung an ein Objekt, kontrolliert das Verlassen der Spur, warnt vor dem Beginn der Bewegung eines vorausfahrenden Objekts und erkennt das Auftauchen von Fußgängern vor dem Auto.
Unterstützung für mobile Apps	Sie können mit dem DVR aufgenommene Videos und Fotos über die Navitel DVR Center-Anwendung auf Ihrem Smartphone ansehen und teilen. Die herunterladbare App verbindet Ihr Telefon über ein Wi-Fi-Netzwerk mit dem DVR.

Note: *der Modus ist nur verfügbar, wenn der DVR über ein Gerät, das eine übermäßige Batterieentladung verhindert, an eine permanente Stromversorgung angeschlossen ist - NAVITEL SMART BOX MAX.

Installation der Navitel DVR Center-App

1. Laden Sie die Anwendung Navitel DVR Center-App herunter und installieren Sie diese auf Ihrem Handy oder Tablet, befolgen Sie die Anweisungen auf Ihrem Mobilgerät. Sie können die Anwendung herunterladen, indem Sie den QR-Code im DVR-Menü (App QR Code) mit Ihrem Handy scannen. Wählen Sie im Einstellungen Menü die Option "Wi-Fi" und drücken Sie "Ein".
2. Aktivieren Sie Wi-Fi im DVR-Menü (Wi-Fi-Einstellungen) und in den Einstellungen Ihres Mobilgeräts.
3. Starten Sie die Anwendung. Wählen Sie Ihren DVR aus der Liste. Die Daten des DVR werden im Menü (Wi-Fi Navitel) angezeigt.
4. Verbinden Sie Ihr Mobilgerät über eine Wi-Fi-Verbindung mit dem DVR. Verwenden Sie gegebenenfalls ein Passwort. Sie kann im Menü (Wi-Fi-Passwort) geändert werden.

5. Mit Navitel DVR Center können Sie:

6. Firmware des DVR aktualisieren;

7. Funktionen des DVR im Menü Einstellungen verwalten: Parkmodus, Stoßsensor, Videomodus einstellen und microSD-Karte formatieren;
8. Videos und Fotos anzeigen, speichern, löschen und teilen
9. sowie Videos vom Rekorder auf dem Bildschirm Ihres Mobilgeräts in Echtzeit ansehen.

Die digitale Tachometerfunktion zeigt die GPS-basierte Geschwindigkeit und Zeit an. In diesem Modus zeigt die aktuelle Geschwindigkeit [2] und Zeit [3].

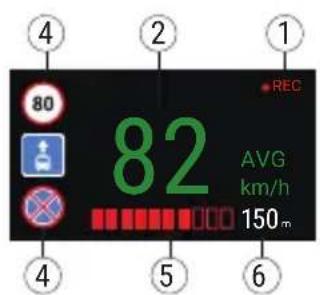

Die Funktion Kamerainfo benachrichtigt den Fahrer über Kameras und Warnungen (im Folgenden „Kameras“) entlang der Strecke. Wenn Sie die Kamerainfo einschalten, werden die aktuelle Geschwindigkeit und die Uhrzeit angezeigt. Bei der Annäherung an die nächstgelegene Kamera werden die folgenden Informationen angezeigt:

- aktuelle Geschwindigkeit [2],

- dynamischer Fortschrittsbalken, der die Annäherung an die nächstgelegene Kamera anzeigt [5],

• Abstand zur Kamera [6].

Alle Informationen werden auf einem schwarzen Hintergrund angezeigt.

Im Videoaufnahmemodus (REC) wird ● REC [1] auf dem Bildschirm angezeigt.

Wenn das Fahrzeug steht, zeigt der Bildschirm eine Geschwindigkeit von 0 an.

Wenn kein genaues GPS-Signal vorhanden ist, zeigt das Display --- an.

Hinweis. Ein schwaches GPS-Signal kann durch schlechte Wetterbedingungen und andere externe Faktoren verursacht werden. Richten Sie sich nach Werte des Tachometers des Fahrzeuges.

Fahrerassistenzsysteme (ADAS)

Wenn das Fahrerassistenzsystem aktiviert ist, stehen folgende Funktionen zur Verfügung:

1. verfolgung gefährlicher Nähe zu einem Objekt

1. warnung vor dem Beginn der Bewegung eines vorausfahrenden Objekts

1. meldung über Fußgänger, die vor einem Auto erscheinen

1. gefahr eines Auffahrunfalls

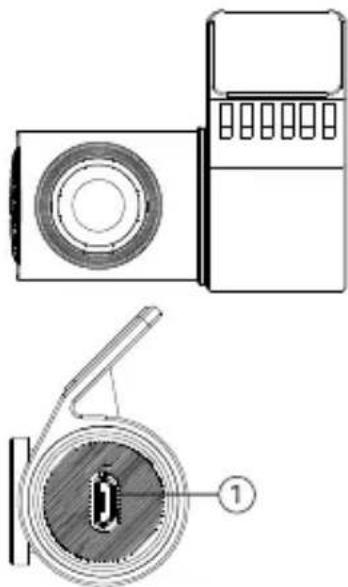

Rückfahrkamera

Mithilfe der Rückfahrkamera können Sie ein hochauflösendes Bild hinter Ihrem Auto für ein sicheres Parken oder Aufnehmen während der Fahrt erhalten. Dank der modernen Doppelaufnahmetechnik können Aufnahmen vor und hinter dem Fahrzeug gespeichert werden, um unvorhergesehene Situationen festzuhalten.

Installation der Rückfahrkamera

Befestigen Sie die Kamera mit einem Aufkleber an der Heckscheibe, führen Sie das Kabel durch die Kabine und schließen Sie es an den Anschluss der Rückfahrkamera an.

Hinweis: Es wird dringend empfohlen, dass die Arbeiten im Zusammenhang mit der Installation der Kamera von qualifiziertem Personal mit den erforderlichen Qualifikationen durchgeführt werden. Für die Verlegung der Kabel sind möglicherweise Spezialwerkzeuge oder Zubehör erforderlich. Stellen Sie sicher, dass diese Arbeiten sicher ausgeführt werden.

Rückfahrkamera ist nicht wasserdicht.
