| Termék típusa | 2.1 csatornás hangprojektor vezeték nélküli mélynyomóval |
| Hangprojektor méretei (Sz x M x Mé) | 869 x 74 x 105 mm |
| Hangprojektor súlya | 2.3 kg |
| Mélynyomó méretei (Sz x M x Mé) | 170 x 345 x 313 mm |
| Mélynyomó súlya | 4.7 kg |
| Tápellátás | 100-240 V~, 50/60 Hz |
| Teljesítményfelvétel (Aktív / Készenléti) | 30 W / < 0.5 W |
| Bluetooth verzió | 5.1 (A2DP, AVRCP) |
| Audiobemenetek | HDMI (2 be, 1 ki eARC/ARC-al), Optikai, Koaxiális, AUX, USB |
| Kimeneti teljesítmény (RMS) | L/R hangszórók: 2 x 60 W, Mélynyomó: 160 W |
| Hangprojektor frekvenciaátvitele | 120 Hz - 20 kHz |
| Mélynyomó frekvenciaátvitele | 40 Hz - 120 Hz |
| USB lejátszás | MP3, akár 32 GB-ig, FAT16/FAT32 |
| Távirányító hatótávolsága | 6 m (19.7 láb) 30°-os szögön belül |
| Távirányító elem | 2 x AAA (tartozék) |
| Fali szerelhetőség | Igen (tartozék a konzol és csavarok) |
| Dolby Atmos | Igen (HDMI-n keresztül, HDMI 2.0 kábel szükséges) |
| EQ előbeállítások | Beszéd, Sport, Film, Zene |
| Térhatású hang | Igen (Függőleges/Térhatás mód) |
| Biztonsági besorolás | II. osztály (dupla szigetelés) |
Gyakran ismételt kérdések - TH-E741B JVC
Felhasználói kérdések a következőről TH-E741B JVC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Accessoire pour barre de son PDF formátumban ingyenesen! Találja meg kézikönyvét TH-E741B - JVC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TH-E741B márka JVC.
HASZNÁLATI ÚTMUTATÓ TH-E741B JVC
- Köszönjük, hogy a mi készülékünket választotta!
- Kérjük olvassa el a használati utasítást figyelmesen, a készülék megfelelő használata érdekében! Elolvasás után tárolja a kézikönyvet biztonságos helyen a későbbi használathoz!
FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK
FIGYELEM
ÁRAMÜTÉS VESZÉLYE, NE NYISSA KI!
VIGYÁZAT: AZ ÁRAMÚTÉS VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN NE TÁVOLÍTSA EL A BURKOLATOT (VAGY A HÁTLAPOT)! NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZT! A SZERVIZELÉST MINŐSÍTETT SZEMÉLYRE BÍZZA!
Az egyenlő oldalú háromszögben elhelyezkedő nyílhegy szimbólummal ellátott villám figyelmezteti a felhasználót a termék burkolatán belüli szigeteletlen „veszélyes feszültség” jelenlétére, amely elegendő erejű ahhoz, hogy áramütés veszélyt jelentsen az emberek számára.
Az egyenlő oldalú háromszögben lévő felkiáltójel célja, hogy figyelmeztesse a felhasználót a készülékhez mellékelt kézikönyvben található fontos kezelési és karbantartási (szervizelési) utasításokra.
Biztonság
- Olvassa el az utasításokat – A termék használata előtt el kell olvasni az összes biztonsági és használati utasítást!
- Tartsa meg a kézikönyvet – A biztonsági és kezelési útmutatót meg kell örizni későbbi használat céljából!
- Tartsa be a figyelmeztetéseket – A készüléken és a használati utasításban szereplő összes figyelmeztetést be kell tartani!
- Tartsa be az utasításokat – Minden kezelési és használati utasítást be kell tartani!
- Ne használja a készüléket víz közelében – A készüléket nem szabad víz, vagy nedvesség közelében használni – például nedves pincében, úszómedence és hasonlók közelében!
- Csak száraz ruhával tisztítsa!
- Ne takarja le a szellőzőnyílásokat! Telepítse a gyártó utasításai szerint!
- Ne telepítse hőforrások, például radiátorok, fűtőtestek, kályhák, vagy egyéb hőt termelő berendezések (beleértve az erősítőket) közelébe!
- Ne akadályozza meg a polarizált, vagy földelt dugó biztonsági célját! A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelő dugónak két pengéje és egy harmadik földelő ága van. A széles penge, vagy a harmadik kar az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illik az aljzatba, forduljon villanyszerelőhöz az elavult aljzat cseréje céljából!
- Óvja a tápkábelt attól, hogy rálépjenek, vagy becsípjék, különösen a csatlakozóknál, a csatlakozóaljzatoknál és azon a helyen, ahol kijön a készülékből!
- Csak a gyártó által meghatározott kiegészítőket/tartozékokat használja!
Csak a gyártó által meghatározott, vagy a készülékkel együtt értékesített tartót, állványt, konzolt, vagy asztalt használja! Ha kocsit, vagy állványt használ, legyen körültekintő a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket!
- Húzza ki a készüléket villámlás közben, vagy ha hosszabb ideig nem használja azt!
- Minden szervizelést bízzon szakképzett szakemberre! Szervizelésre van szükség, ha a készülék bármilyen módon megsérült, például megsérült a tápkábele, vagy a csatlakozódugó, folyadék ömlött bele, vagy tárgyak estek a készülékbe, a készülék esőnek, vagy nedvességnek volt kitéve, nem működik megfelelően, vagy leejtették.
- Ez a berendezés II. osztályú vagy kettős szigetelésű elektromos készülék. Úgy tervezték, hogy ne legyen szükség elektromos földeléshez való biztonsági csatlakozásra.
- A készüléket ne tegye ki csepegő, vagy fröccsenő víz hatásának! Ne helyezzen a készülékre folyadékkal töltött tárgyat, például vázát!
- A megfelelő szellőzés érdekében a készülék körüli minimális távolság 5 cm.
- A szellőzést nem szabad akadályozni a szellőzőnyílások letakarásával, például újságokkal, terítőkkel, függönyökkel stb.!
- Ne helyezzen nyílt lángot, például égő gyertyát a készülékre!
- Az akkumulátorokat az állami és helyi irányelvek szerint kell újrahasznosítani, vagy ártalmatlanítani!
- Használja a készüléket mérsékelt éghajlaton!
Figyelem
- Az itt leírtaktól eltérő kezelőszervek, beállítások, vagy eljárások végrehajtása veszélyes sugárzást, vagy más nem biztonságos működést eredményezhet.
- A tüz, vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek, vagy nedvességnek! A készülékre ne csepegjen, illetve ne fröccsenjen semmilyen folyadék és nem szabad a készülékre folyadékkal teli tárgyakat, például vázákat helyezni!
- Ha használja a hálózati konnektort a készülék kikapcsolásához, legyen az könnyen elérhető!
- Az akkumulátor helytelen cseréje robbanásveszélyes. Csak azonos, vagy azzal egyenértékű típusra cserélje ki!
Figyelmeztetés
- Az akkumulátort (elemeket, vagy akkumulátorcsomagot) ne tegye ki túlzott hőhatásnak, például napsütésnek, tűznek, stb...!
- A rendszer működtetése előtt ellenőrizze, hogy a rendszer feszültsége megegyezik-e a helyi tápegység feszültségével!
- Ne helyezze a készüléket erős mágneses mezők közelébe!
- Ne helyezze a készüléket az erősítőre, vagy a vevőegységre!
- Ha bármilyen szilárd tárgy, vagy folyadék kerül a rendszerbe, húzza ki a rendszert a konnektorból, és a további üzemeltetés előtt ellenőriztesse szakemberrel!
- Ne próbálja meg tisztítani az egységet vegyi oldószerekkel, mert ez károsíthatja a felületet! Használjon tiszta, száraz, vagy enyhén nedves ruhát!
- Amikor kihúzza a tápkábelt a fali aljzatból, mindig közvetlenül a csatlakozót fogja meg, soha ne a kábelen keresztül húzza ki!
- Az egységen a megfelelőségért felelős fél által kifejezetten jóvá nem hagyott változtatások, vagy módosítások érvénytelenítik a felhasználót a berendezés üzemeltetésére!
- A minősítési címke a berendezés aljára, vagy hátuljára van ragasztva.
Elemek használata
- Az elemszivárgás elkerülése érdekében, amely testi sérülést, anyagi kárt, vagy a készülék károsodását okozhatja:
- Helyezze be az összes elemet megfelelően és a készüléken feltüntetett módon!
- Ne használjon együtt régi és új elemeket!
- Ne keverje az alkáli, szabványos (szén-cink), vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket!
- Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja!
CSOMAGOLÁS TARTALMA
Soundbar Távirányító
2 × AAA elem
Vezeték nélküli Subwoofer
RCA to 3,5 mm Audió kábel 2 x AC Töltőkábel HDMI kábel

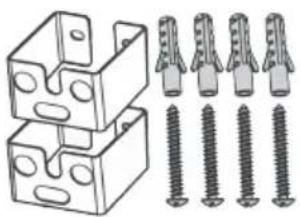

2 x fali csavar
2 x fali tartókonzol
4 x csavar / 4 x tipli
(A fali tartókonzolok felszereléséhez)
Használati utasítás
MEGJEGYZÉS: A felhasználói kézikönyvben látható képek, illusztrációk és rajzok csak tájékoztató jellegűek, a tényleges termék megjelenése eltérő lehet! A tápkábel és a csatlakozó típusa régiónként eltérő.

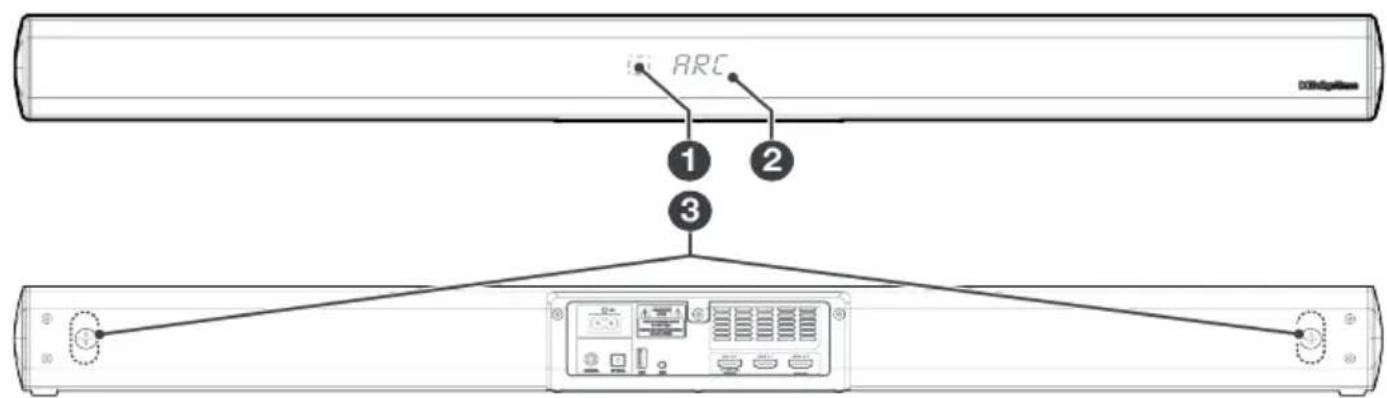

SOUNDBAR
Távirányítóból származó jel vevő szenzor.
- Kijelző
Aktuális állapot megjelenése.
-
Falikonzol csavarjai
-
(ON/OFF) gomb
Soundbar ON és Készenléti mód közötti kapcsolás.
- (SOURCE) gomb
Funkció kiválasztása.
- +/- (VOLUME) gombok
Hangerő növelése/csökkentése.
- AC\~ Aljzat
Tápkábel csatlakozása.

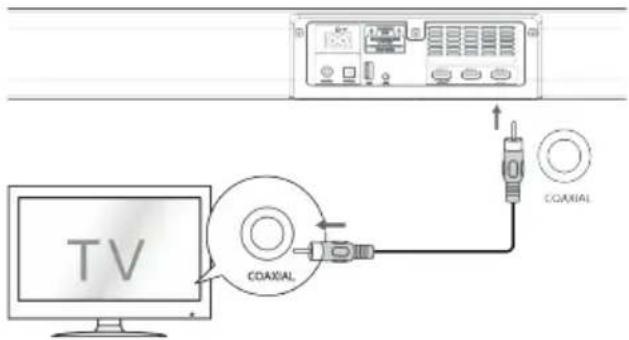

- COAXIAL Aljzat
COAXIAL OUT aljzat csatlakozása külső berendezéshez.

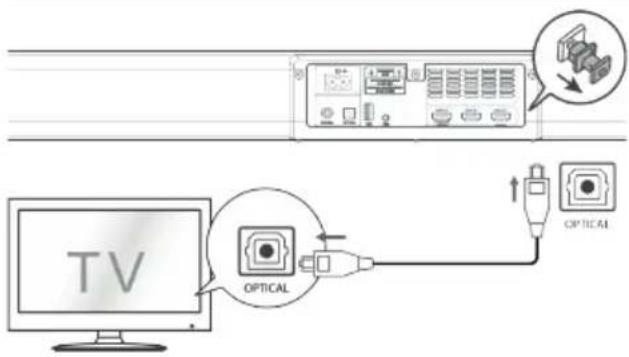

- OPTICAL Aljzat
OPTICAL OUT aljzat csatlakozása külső berendezéshez.
- USB Aljzat
USB eszköz csatlakozása zene lejátszásához.

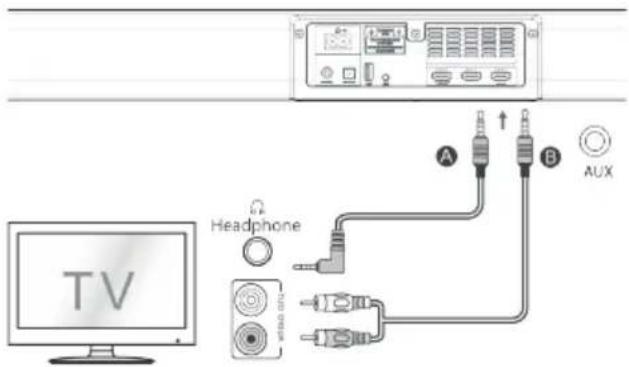

- AUX Aljzat
Külső audió berendezés csatlakozása.

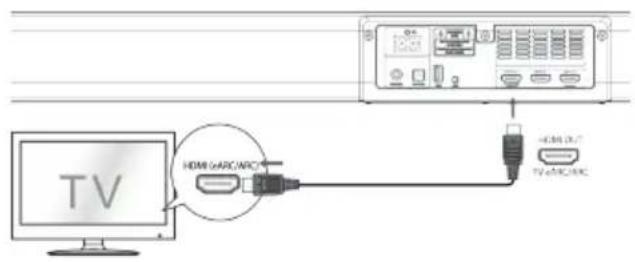

TV csatlakozása. Az aljzat eARC/ARC HDMI funkciót támogatja, amely lehetővé teszi a csatlakozott TV hangját lejátszani.

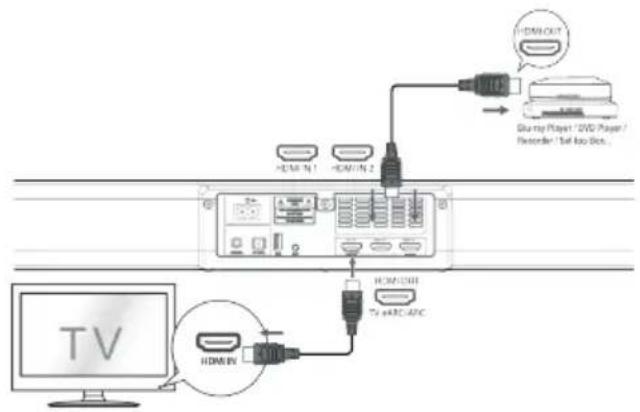

13. HDMI IN (1/2) Aljzatok
Kettő HDMI aljzat HDMI eszközök csatlakozásához, mint pl. DVD, Blu-ray Disc™ lejátszó, vagy játékkonzol. Csak egy HDMI aljzat használható egy időben.

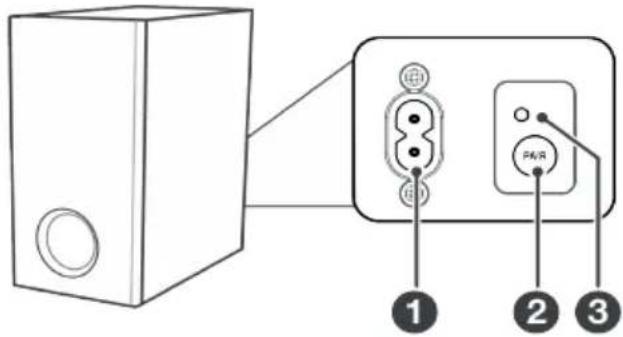

VEZETÉK NÉLKÜLI SUBWOOFER
1. AC\~ Aljzat
Tápellátás csatlakozása.
2. PAIRgomb
Soundbar és subwoofer közötti párosítás aktiválása.
3. PAIR Indikátor
Sikeres párosítás esetén a jelzőfény abbahagyja a villogást.

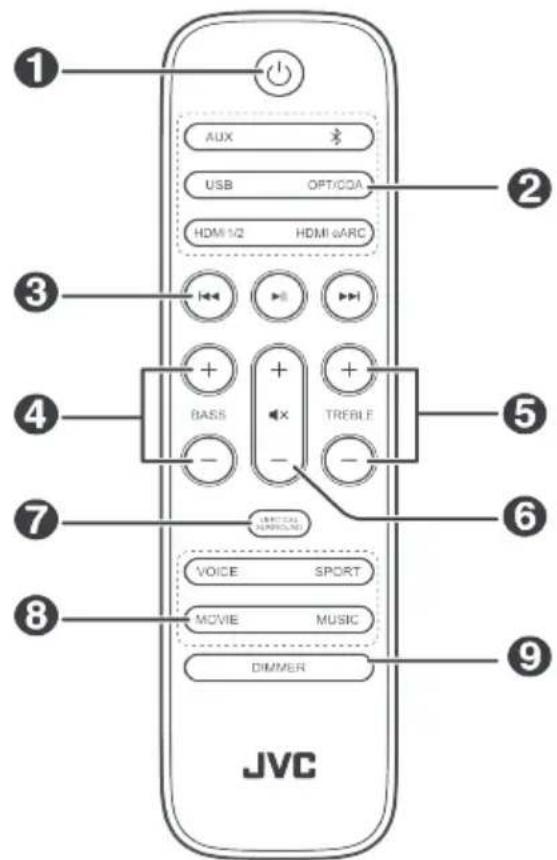

Soundbar ON és Készenléti mód közötti kapcsolás.
2. SOURCE gombok
Nyomja meg a forrás kiválasztásához!
Bluetooth módban nyomja meg és tartsa megnyomva a párosítási funkció aktiválásához, vagy párosított Bluetooth eszköz szétválasztásához!
3. 🖼gombok
Előző/következő szám kiválasztása Bluetooth/USB módban.
▶ || gomb
Lejátszás elindítása/szüneteltetése Bluetooth/USB módban.
4. BASS +/- gombok
Basszus szint beállítása.
5. TREBLE +/- gombok
Magas hangok beállítása.
6. (MUTE) gomb
Hang ki/bekapcsolása.
+/- (VOLUME) gombok
Hangerő növelése/csökkentése.
7. VERTICAL/SURROUND gomb
Térhatás BE/KIkapcsolása.
8. EQgombok
Hangszínszabályozó (EQ) effektus kiválasztása.
9. DIMMER gomb
Kijelző fényerő beállítása.
Távirányító előkészítése
- A mellékelt távirányító lehetővé teszi a Soundbar távolról történő működtetését.
- Még akkor is, ha a távirányítót 6 m (19,7 láb) hatótávolságon belül működtetik, azonban előfordulhat, hogy a távirányító nem működik, ha pl. bármilyen akadály van a Soundbar és a távirányító között.
- Ha a távirányítót egyéb infravörös sugarakat kibocsátó termékek közelében használja, vagy ha infravörös sugarakat használó más távirányítót használ a Soundbar közelében, előfordulhat, hogy hibásan fog működni.
Távirányító elemcseréje
- Nyomja meg és csúsztassa el a hátsó fedelet a távirányító elemtartójának kinyitásához!
- Helyezze be kettő darab AAA típusú elemet (csomagolásban)! Győződjön meg arról, hogy az elemek és az elemek végei megegyeznek az elemtartó rekeszében jelzett végekkel!
• Csukja be az elemtartót!
Óvintézkedések az elemekkel kapcsolatban
- Ügyeljen arra, hogy az elemeket helyes pozitív és negatív polaritással helyezze be!
- Használjon azonos típusú elemeket! Soha ne használjon együtt különböző típusú elemeket!
- Újratölthető és nem újratölthető elemek is használhatók. Olvassa el a címkéken található óvintézkedéseket!
- Ügyeljen a körmeire, amikor eltávolítja az elemtartó fedelét és az elemet!
- Ne ejtse le a távirányítót!
- Ügyeljen arra, hogy semmi ne érje a távirányítót!
- Ne öntsön vizet, vagy folyadékot a távirányítóra!
- Ne helyezze a távirányítót nedves tárgyra!
- Ne tegye a távirányítót közvetlen napfényre, vagy túlzott hőforrás közelébe!
- Vegye ki az elemet a távirányítóból, ha hosszabb ideig nem használja, mert korrózió vagy elemszivárgás léphet fel, ami testi sérülést és/vagy anyagi károkat és/vagy tüzet okozhat!
- Ne használjon a megadottaktól eltérő elemeket!
- Ne keverje az új elemeket a régiekkel!
- Soha ne töltse újra az elemet, hacsak nincs megerősítve, hogy újratölthető típusú!
ELHELYEZÉS ÉS FELSZERELÉS
Elhelyzés
A opció
Ha a TV-készüléket asztalra helyezi, a Soundbar-t közvetlenül a TV-állvány elé helyezheti az asztalra, a TV-képernyő közepére.
B opció
Ha tévéje falra van rögzítve, a Soundbar-t közvetlenül a TV képernyője alá szerelheti a falra.

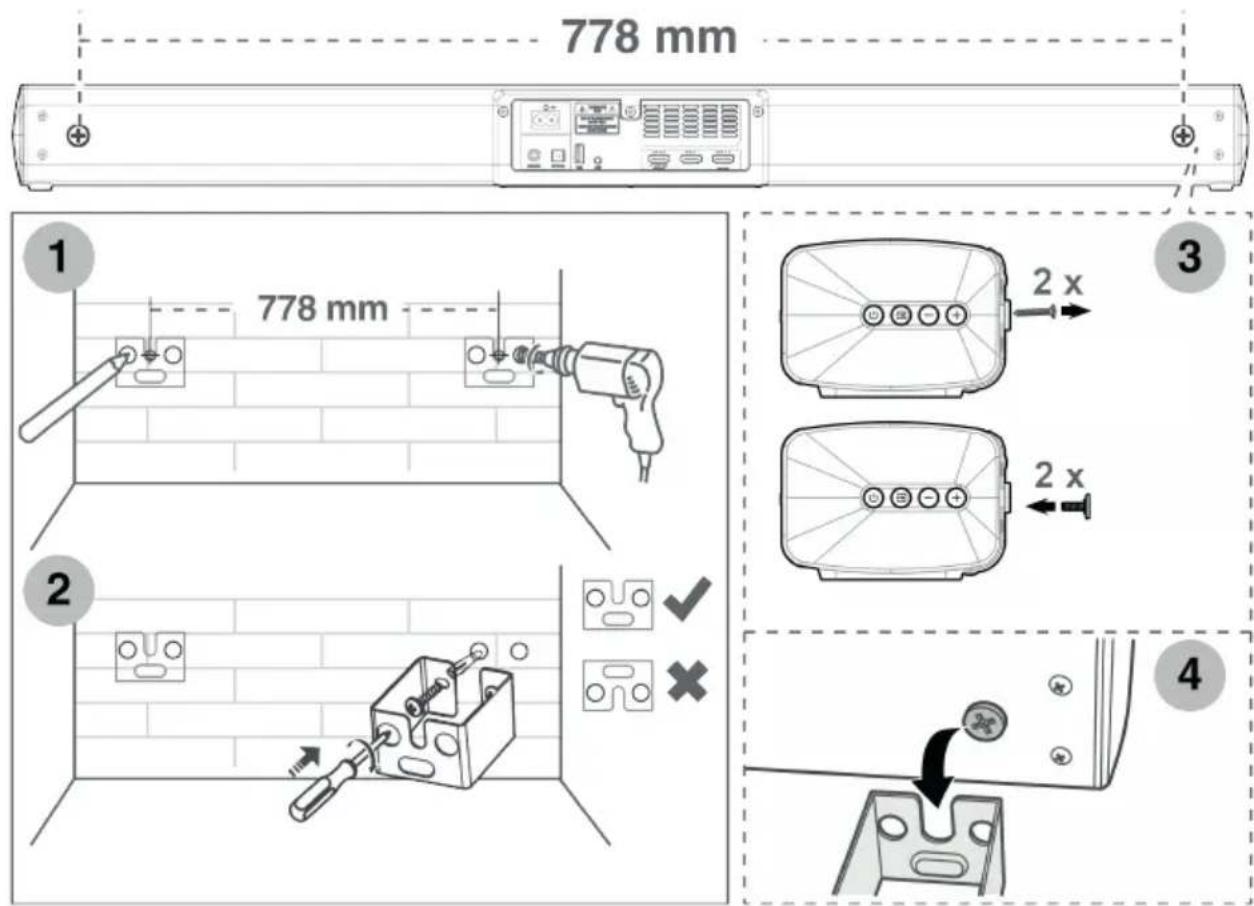

Rögzítés falra (B opció használata esetén)
- A telepítést csak szakképzett személyzet végezheti el. A helytelen összeszerelés súlyos személyi sérüléseket és anyagi károkat okozhat (,ha saját maga kívánja beszerelni ezt a terméket, ellenőrizze, hogy nincsenek-e a falba vezetve olyan telepítések, mint például elektromos vezetékek és vízvezetékek). A telepítő felelőssége annak ellenőrzése, hogy a fal biztonságosan elbírja-e a Soundbar és a fali konzolok teljes terhelését.
- A telepítéshez további szerszámok szükségesek (nem tartozék).
- Ne húzza túl a csavarokat!
- Örizze meg ezt a használati útmutatót a későbbi használatra!
- Fúrás és szerelés előtt elektronikus szegkeresővel ellenőrizze a fal típusát!
FIGYELEM
- A sérülések elkerülése érdekében ezt a készüléket biztonságosan kell rögzíteni a padlóhoz/falhoz a telepítési utasításoknak megfelelően!
-
Javasolt fali szerelési magasság: ≤ 1,5 méter.
-
Fúrjon 4 párhuzamos lyukat (egyenként ∅ 5,5-6 mm a fal típusától függően) a falba! A furatok közötti távolság 778 mm legyen.
- Ha szükséges, rögzítsen szilárdan 1 tiplit a falon lévő minden furatba! Rögzítse a fali tartókonzolokat a falra csavarokkal és csavarhúzóval (nem tartozék)! Győződjön meg arról, hogy biztonságosan vannak felszerelve!
- Távolítsa el a csavarokat a Soundbar hátuljáról! Csavarja be a fali rögzítőcsavarokat a Soundbar hátuljába!
- Emelje fel a Soundbart a fali konzolokra, és csúsztassa a helyére!

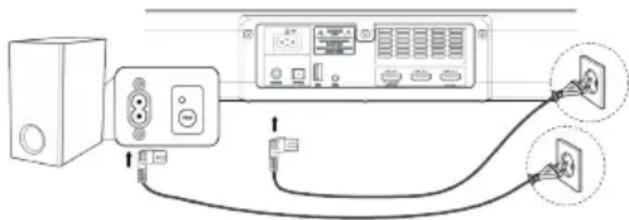

TÁPKÁBEL CSATLAKOZÁSA
A termék károsodásának veszélye! Győződjön meg arról, hogy a tápfeszültség megegyezik a Soundbar hátoldalán, vagy alján feltüntetett feszültséggel!
Az AC tápkábel csatlakoztatása előtt győződjön meg arról, hogy az összes többi csatlakoztatást elvégezte!
Csatlakoztassa a hálózati kábelt a Soundbar AC\~ aljzatához, majd egy hálózati konnektorhoz!
Subwoofer
Csatlakoztassa a hálózati kábelt a Subwoofer AC\~ aljzatához, majd egy hálózati konnektorhoz!
Megjegyzés: Ha nincs áram, győződjön meg arról, hogy a tápkábel és a csatlakozó teljesen be van dugva, és a tápellátás be van kapcsolva!
PÁROSÍTÁS SUBWOOFER-EL
Automatikus párosítás
A Subwoofer és a Soundbar automatikusan párosul, ha mindkét egységet bedugják a hálózati aljzatba, és bekapcsolják. A két egység csatlakoztatásához nincs szükség kábelre.
Az aktuális állapotot a Subwoofer-en lévő indikátor jelzi:
- Gyors villogás > Subwoofer párosítási módban van
- Világít > Csatlakoztatva / Párosítás sikeres
• Lassú villogás > Csatlakozás / Párosítás sikertelen
MEGJEGYZÉS: Ne nyomja meg a PAIR gombot a Subwoofer hátulján, kivéve a manuális párosítás érdekében! Ha az automatikus párosítás sikertelen, párosítsa manuálisan a Subwoofer a Soundbarral!
Manuális párosítás
- Győződjön meg arról, hogy az összes kábel megfelelően van csatlakoztatva, és a Soundbar készenléti módban van!
- Nyomja meg és tartsa lenyomva a PAIR gombot a Subwoofer hátulján néhány másodpercig! A Subwoofer párosítási módba lép, és a párosítás jelzőfénye gyorsan villog.
- Nyomja meg a ⏻ gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához!
- Sikeres vezeték nélküli csatlakozás esetén, a párosítás jelzőfénye világít.
- Ha a párosítási jelző villog, a vezeték nélküli kapcsolat meghiúsult. Húzza ki a mélysugárzó kábelét, majd 4 perc múlva csatlakoztassa újra a fő kábelt! Ismételje meg az 1-4. lépést!
MEGJEGYZÉS:
Ha a vezeték nélküli kapcsolat ismét meghiúsul, ellenőrizze, hogy nincs-e akadály, vagy erős interferencia (például egy elektronikus eszköz által okozott interferencia) a készülék helye körül.
Távolítsa el ezeket az akadályokat, vagy az erős interferenciákat, és ismételje meg a fenti eljárást! A subwoofernek 6 méteren (19,7 lábon) belül kell lennie a soundbar-tól nyílt területen.
Ha a Soundbar nincs csatlakoztatva a subwooferhez, és bekapcsolt módban van, a POWER jelző villogni fog. Kövesse a fenti 1–4. lépést a subwoofer és a Soundbar párosításához!
KÉSZENLÉT/BEKAPCSOLVA
Amikor először csatlakoztatja a Soundbart a hálózati konnektorhoz, a Soundbar készenléti üzemmódban lesz.
- Nyomja meg a gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához!
- Nyomja meg gombot újra KÉSZENLÉTI mód bekapcsolásához!
- Húzza ki a hálózati csatlakozót a konnektorból, ha teljesen ki szeretné kapcsolni a Soundbar!
Automatikus kikapcsolás
A Soundbar körülbelül 15 perc elteltével automatikusan készenléti módba kapcsol, ha a TV-t, vagy a külső egységet leválasztják, kikapcsolják, vagy a hangerő túl közel van a némításhoz.
- A Soundbar teljes kikapcsolásához húzza ki a hálózati csatlakozót a konnektorból!
- Ha nincs használatban, kapcsolja ki teljesen a Soundbart, hogy energiát takarítson meg!
MÓD KIVÁLASZTÁSA
Nyomja meg aSoundbar-on lévő ➞ (SOURCE) gombot, vagy a távirányítón lévő AUX, § , OPT/COA, HDMI 1/2, HDMI eARC, vagy USB gombot a kívánt mód kiválasztásához! Kiválasztott mód jelenik meg a kijelzőn.
BASS/TREBLE SZINT BEÁLLÍTÁSA
Nyomja meg a távirányítón lévő BASS +/- gombot a beállításhoz! Nyomja meg a távirányítón lévő TREBLE +/- gombot a beállításhoz!
SURROUND HANG BE/KIKAPCSOLÁSA
Nyomja meg a távirányítón lévő VERTICAL/SURROUND gombot a surround hang bekapcsolásához! Nyomja meg a gombot újra a surround hang kikapcsolásához!
Nyomja meg a távirányítón lévő VOICE / SPORT / MOVIE / MUSIC gombot a kívánt effektus kiválasztásához!
HANGERŐ BEÁLLÍTÁSA
Nyomja meg a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombot a hangerő beállításához! Ha szeretné a hangot teljesen kikapcsolni, nyomja meg a a távirányítón lévő ✉ (MUTE) gombot! Nyomja meg ⚫ MUTE) gombot újra, vagy használja a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombokat hang visszaállításához!
FÉNYERŐ BEÁLLÍTÁSA
Nyomja meg a távirányítón lévő DIMMER gombot a fényerő beállításához!
CSATLAKOZÁSOK
HDMI CSATLAKOZÁS
Egyes 4K HDR TV-knél be kell állítani a HDMI bemenetet, vagy a képbeállításokat a HDR tartalom vételéhez. A HDR-kijelző beállításának további részleteit a TV-készülék használati útmutatójában találja.
Az eARC / ARC (Enhance Audio Return Channel) funkció lehetővé teszi, hogy egyetlen HDMI-csatlakozáson keresztül hangot küldjön az ARC-kompatibilis TV-röl a soundbarra. Az ARC funkció élvezetéhez győződjön meg arról, hogy TV-je HDMI-CEC és ARC kompatibilis, és ennek megfelelően állítsa be. Ha helyesen van beállítva, a TV távirányítójával beállíthatja a soundbar hangerejét (VOLUME +/- és MUTE).
Csatlakoztassa a HDMI-kábelt (mellékelve) az egység HDMI OUT (TV eARC/ARC) aljzatához és az ARC-kompatibilis TV-készülék HDMI (ARC) aljzatához. Ezután nyomja meg a távirányítót az ARC kiválasztásához!
MEGJEGYZÉS:
A TV-nek támogatnia kell a HDMI-CEC és az ARC funkciót. A HDMI-CEC-et és az ARC-t be kell kapcsolni. A HDMI-CEC és az ARC beállítási módja a TV-től függően eltérő lehet. Az ARC funkcióval kapcsolatos részletekért lásd a használati útmutatót! Az ARC csak olyan eszközökkel működik, amelyek támogatják HDMI ARC funkciót, valamint HDMI 1.4-es (vagy magasabb) kábellel kompatibilisek.
HDMI szabvány
Ha tévéje nem HDMI ARC-kompatibilis, csatlakoztassa a soundbart a TV-hez szabványos HDMI-csatlakozáson keresztül!
HDMI-kábellel csatlakoztassa a soundbar HDMI OUT (TV eARC/ARC) aljzatát a TV HDMI IN alzatához!
HDMI-kábellel csatlakoztassa a Soundbar HDMI IN (1 nebo 2) aljzatát külső eszközeihez (például játékkonzolokhoz, DVD-lejátszókhoz és Blu-ray-lejátszókhoz)!
OPTIKAI ALJZAT HASZNÁLATA
Távolítsa el az OPTICAL aljzat védősapkáját, majd csatlakoztasson egy OPTICAL kábelt (nem tartozék) a TV OPTICAL OUT aljzatához és a Soundbar OPTICAL aljzatához!
COAXIAL ALJZAT HASZNÁLATA
A COAXIAL kábel (nem tartozék) segítségével a TV COAXIAL OUT aljzatát és a Soundbar COAXIAL aljzatát is csatlakoztathatja.
AUX ALJZAT HASZNÁLATA
Használjon 3,5 mm-es audió kábelt (nem tartozék) a TV, vagy külső audió eszköz fejhallgató csatlakoztatásához a Soundbar AUX aljzatához. RCA–3,5 mm-es audiokábellel (mellékelve) csatlakoztassa a TV audió kimeneti aljzatait a Soundbar AUX aljzatához.
AUX / OPTICAL / COAXIAL / HDMI MÜKÖDÉSE
- Győződjön meg arról, hogy a Soundbar csatlakoztatva van a TV-hez vagy audió eszközhöz!
- Nyomja meg ismételten a Soundbar-on lévő SOURCE) gombot, vagy a távirányítón lévő AUX, OPT/COA, HDMI 1/2, HDMI eARC gombot a kívánt mód kiválasztásához! A kiválasztott mód jelenik meg a kijelzőn.
- +/- (VOLUME) gombbal állítsa be a hangerőt kívánt szintre!
MEGJEGYZÉS:
Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes digitális hangformátumot a bemeneti forrásból. Ebben az esetben a Soundbar elnémul. Ez NEM hiba. Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM-re, vagy Dolby Digitalra van állítva (a hangbeállítások részleteit lásd a bemeneti forráseszköz felhasználói kézikönyvében) a HDMI 1 / HDMI 2 / HDMI ARC / OPTIKAI / KOAXIÁLIS bemenet segítségével. Ha másik hangformátumot választ, a Soundbar a következőket jeleníti meg:
Audió (rövidítés) Kijelző
LPCM 2ch, LPCM 5.1ch, LPCM 7.1ch PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus DOLBY ATMOS
BLUETOOTH® MÜKÖDÉSE
Soundbar és Bluetooth® eszköz párosítása zene hallgatáshoz.
Első párosítás
- Nyomja meg ismételten a Soundbar-on lévő (SOURCE) gombot, vagy a távirányítón lévő gombot a Bluetooth ^ mód kiválasztásához! A kijelzőn NO BT felirat jelenik meg.
- Aktiválja a Bluetooth® eszközét és indítsa el a keresést! "TH-E741B" nevű eszköz jelenik meg a Bluetooth® eszközök listáján.
- Válassza ki "TH-E741B", adja meg "0000" jelszót, ha szükséges! Soundbar-ból "Paired" hang hangzik el és a kijelzőn BT felirat jelenik meg.
Új eszköz párosítása
- Bluetooth® módban nyomja meg és tartsa megnyomva ▶, vagy gombot az összes párosítás törléséhez! Soundbar belép a párosítási módba. "Pairing" hang hangzik el és a kijelzőn PAIR felirat jelenik meg.
- Folytassa a 2-3 lépések szerint ("Első párosítás" fejezetböl) és párosítsa az új Bluetooth® eszközt!
Zene hallgatása Bluetooth® eszközröl
Ha Bluetooth® eszköze támogatja az A2DP-t, indítsa el a zenét saját eszközén!
Ha Bluetooth® eszköze támogatja az AVRCP-t, használja a távirányítót lejátszás vezérléséhez!
- Hangerő beállításához nyomja meg a +/- (VOLUME) gombot!
- Lejátszás megállításához/indításához nyomja meg a 📋ombot!
- Nyomja meg a 🐘gombot az előző/következő zenére való ugráshoz!
Bluetooth® funkció kikapcsolásához:
- Kapcsolja be a másik módot a Soundbar-on!
- Kapcsolja ki a Bluetooth® funkciót saját eszközén!
MEGJEGYZÉS:
A Soundbar és az eszköz közötti működési tartomány körülbelül 8 méter. Mielőtt Bluetooth®-eszközt csatlakoztatna a Soundbarhoz, győződjön meg arról, hogy ismeri az eszköz jellemzőit! Az összes Bluetooth® eszközzel való kompatibilitás nem garantált.
Az eszköz és a Soundbar között bármilyen akadály csökkentheti a működési hatótávolságot. Tartsa távol a lejátszót más elektronikus eszközöktől, amelyek interferenciát okozhatnak! A lejátszó akkor is lekapcsol, ha az eszközt a működési tartományon kívülre helyezi.
USB MÜKÖDÉSE
Ha USB-memóriát (pl. USB flash lemez) csatlakoztat ehhez a készülékhez, élvezheti az eszközön tárolt zenét a Soundbaron keresztül.
- Nyomja meg a Soundbar-on lévő (SOURCE) gombot, vagy a távirányítón lévő USB gombot az USB mód kiválasztásához!
- Lejátszás megállításához/indításához nyomja meg a ▶gombot!
- Nyomja meg a ◀◀ / ▶▶ gombot az előző/következő zenére való ugráshoz!
MEGJEGYZÉS:
A lejátszó csak az MP3 USB zenei fájlformátumot támogatja.
A Soundbar akár 32 GB memóriával rendelkező USB-eszközöket is támogat.
Előfordulhat, hogy a Soundbar nem kompatibilis az összes USB-eszközzel, ami nem jelenti a készülék problémáját!
DOLBY ATMOS®
A Dolby Atmos® nagy hallgatási élményt nyújt azáltal, hogy háromdimenziós térben ad hangot, valamint a Dolby hang minden gazdagságát, tisztaságát és erejét élvezheti. További információért látogasson el a dolby.com/technologies/dolby-atmos webhelyre!
Dolby Atmos® használata
- Dolby Atmos® csak HDMI módban érhető el! Csatlakozás részleteiért forduljon a “HDMI Csatlakozás” fejezethez!
- Dolby Atmos® használatához HDMI1, HDMI2 és HDMI ARC/eARC módban szükséges, hogy a TV-je Dolby Atmos® funkciót támogassa!
- Győződjön meg arról, hogy a „No Encoding” opció van kiválasztva a bitstream-hez a csatlakoztatott külső eszköz (pl. Blu-ray DVD-lejátszó, TV stb.) audió kimenetében!
MEGJEGYZÉS:
A teljes Dolby Atmos élmény csak akkor érhető el, ha a Soundbar HDMI 2.0 kábellel csatlakozik a forráshoz.
A Soundbar akkor is működik, ha más módszerrel (például digitális optikai kábellel) csatlakozik, de más módszerek nem támogatják a Dolby összes funkcióját. Ennek fényében azt javasoljuk, hogy HDMI-n keresztül csatlakozzon a teljes Dolby támogatás érdekében!
LICENSZEK
Bluetooth®
A Bluetooth® szó védjegy és logók a Bluetooth SIG, Inc. tulajdonában lévő bejegyzett védjegyek, és a Zhong Shan City Richsound Electronic Industrial Ltd. általi felhasználás licenc alapján történik. Az egyéb védjegyek és kereskedelmi nevek a megfelelő tulajdonosok tulajdona.
Dolby Atmos
A Dolby, a Dolby Atmos és a dupla D szimbólum a Dolby Laboratories Licensing Corporation bejegyzett védjegyei. A Dolby Laboratories licence alapján gyártva. Copyright © 2012-2021 Dolby Laboratories. Minden jog fenntartva.
HDMI®
Az elfogadott védjegyek A HDMI, a HDMI High-Definition Multimedia Interface és a HDMI embléma a HDMI Licensing Administrator, Inc. Védjegyei, vagy bejegyzett védjegyei az Egyesült Államokban és más országokban.
HIBAELHÁRÍTÁS
A garancia érvényességének megőrzése érdekében soha ne próbálja saját maga megjavítani a rendszert! Ha problémákat tapasztal a készülék használata közben, ellenőrizze a következő pontokat, mielőtt szervízbe vinné!
| Probléma Megoldás | |
| Nincs áram | Győződjön meg arról, hogy a készülék hálózati kábelemegfelelően van csatlakoztatva!Győződjön meg arról, hogy van áram a hálózati aljzatban!Nyomja meg a gombot a Soundbar bekapcsolásához! |
| A távirányító nemműködik | Mielött megnyomna bármely lejátszás vezérlő gombot, először válassza ki a megfelelő forrást!Csökkentse a távolságot a távirányító és a Soundbar között!Helyezze be az elemet a jelzett polaritásnak / megfelelően!Cserélje ki az elemeket!Irányítsa a távirányítót közvetlen a Soundbar-on lévő szenzorra! |
| Nincs hang | Győződjön meg arról, hogy a Soundbar nincs lenémítva!Nyomja meg a MUTE, vagy a +/- (VOLUME) gombot a normál hallgatáshoz!Nyomja meg a Soundbar, vagy a távirányító gombját aSoundbar készenléti módba való kapcsolásához! Ezután nyomja meg újra a gombot a soundbar bekapcsolásához!Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM, vagy Dolby Digital módra van állítva digitális (pl. HDMI, OPTIKAI, KOAXIÁLIS) csatlakozás használatakor!Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes digitális hangformátumot a bemeneti forrásból. Ebben az esetben a Soundbar elnémul. Ez NEM hiba.Ha Bluetooth-ot használ, győződjön meg arról, hogy aforráseszköz hangereje fel van kapcsolva, és az eszköz nincs lenémítva! |
| A TV-készüléknek megjelenítési problémájavan, miközbenHDR-tartalmat nézHDMI-forrásról | Egyes 4K HDR TV-knél be kell állítani a HDMI bemenetet, vagy aképbeállításokat a HDR tartalom vételéhez.A HDR-kijelző beállításának további részleteit a TV-készülék használati útmutatójában találja. |
| Nem találom ennek az egységnek a Bluetoothnevét a Bluetoothpárosításhoz használtBluetooth eszközön | Győződjön meg arról, hogy a Bluetooth ^ funkció be van kapcsolva!Párosítsa újra a Soundbart Bluetooth-eszközével!A Soundbar Bluetooth ^ funkcióval rendelkezik, amely 8 méteren belül képes jelet fogadni. Tartson 8 méteren belüli távolságot a Soundbar és a Bluetooth ^ eszköz között! |
| Soundbar kikapcsolódik | Ha a Soundbar külső bemeneti jelszintje túl alacsony, a Soundbar 15 perc elteltével automatikusan kikapcsol. Kérjük, növelje akülső eszköz hangerejét! |
| Nem érhető elkiemelkedő DolbyAtmos ^ effektus | Nem HDMI csatlakozások esetén (például USB, Bluetooth, OPTICAL, vagy AUDIO IN használata esetén) korlátozott magasságú Surround effektusok jönnek létre. Tekintse meg a Dolby Atmos ^ című fejezetet arról, hogyan érheti el a legjobb Dolby Atmos ^ hatásokat! |
SPECIFIKÁCIÓK
Soundbar
| Tápellátás 100-240 V~ 50/60 Hz | |
| Teljesítményfelvétel | 30 W< 0,5 W (készenlét) |
| USB | 5 V / 500 mAMagas sebességű USB (2.0) / FAT32 / FAT1632G (max)Támogatott fájlok MP3 |
| Méretek (SzxMxMé) 869 x 74 x 105 mm | |
| Súly 2,3 kg | |
| Audió bemenet szenzitivitás 700 mV | |
| Frekvencia válasz 120 Hz - 20 KHz | |
Vezeték nélküli specifikációk
| Bluetooth verzió / profilok Bluetooth | V 5.1 (A2DP, AVRCP) |
| frekvencia tartomány Bluetooth | 2400 MHz ~ 2483,5 MHz |
| Max. átviteli teljesítmény | ≤ 5 dBm |
| 2,4G Frekvencia tartomány | 2400 MHz ~ 2483 MHz |
| 2,4G Max. átviteli teljesítmény | ≤ 6 dBm |
| Moduláció típusa GFSK, π/4 DQPSK |
Subwoofer
| Tápellátás 100-240 V~ 50/60 Hz | |
| Teljesítményfelvétel | 30 W< 0,5 W (készenlét) |
| Méretek (SzxMxMé) 170 x 345 x 313 mm | |
| Súly 4,7 kg | |
| Frekvencia válasz 40 Hz - 120 Hz | |
Erősítő (RMS kimeneti teljesítmény)
| L/R hangszóró 2 x 60 W |
| Subwoofer 160 W |
Távirányító
| Távolság/Szög 6 m / 30° |
| Elem típus AAA (2 x 1,5 V) |
FENNTARTJUK A JOGOT A SPECIFIKÁCIÓK VÁLTOZTATÁSÁRA.
Termékről és szerviz hálózatról szóló információ itt található www.JVCAUDIO.hu
FIGYELEM: TÜZ VAGY ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSEG HATÁSÁNAK. HASZNÁLATON KÍVÜL VAGY JAVÍTÁS ELÖTT MINDIG HÚZZA KI A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATBÓL. A KÉSZÜLÉK NEM TARTALMAZ A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. MINDIG FORDULJON SZAKSZERVIZHEZ. A KÉSZÜLÉK VESZÉLYES FESZÜLTSÉG ALATT VAN.
FULLADÁSVESZÉLY. TARTSA A PE ZACSKÓT GYERMEKEKTÓL ELZÁRT HELYEN. A ZACSKÓ NEM JÁTÉKSZER. NE HASZNÁLJA EZT A ZACSKÓT BÖLCSÖKBEN, KISÁGYAKBAN, BABAKOCSIKBAN, VAGY GYEREK JÁRÓKÁKBAN.
Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)
Ez a szimbólum a készüléken, vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként! Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le! A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok
újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében, valamint további információért forduljon a hozzátartozó hivatalhoz, vagy a lakhelyén lévő hulladékokkal foglalkozó szolgáltatóhoz, illetve ahhoz az üzlethez, ahol a terméket megvásárolta!
Ezáltal az ETA a.s. kijelenti, hogy a TH-E741B típusú rádióberendezések megfelelnek a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: www.JVCAUDIO.cz/doc
INTRODUCERE
- FONTOS BIZTONSÁGI ÓVINTÉZKEDÉSEK
- FIGYELEM
- Biztonság
- Figyelmeztetés
- Elemek használata
- CSOMAGOLÁS TARTALMA
- SOUNDBAR
- HDMI IN (1/2) Aljzatok
- VEZETÉK NÉLKÜLI SUBWOOFER
- AC\~ Aljzat
- PAIRgomb
- PAIR Indikátor
- SOURCE gombok
- 🖼gombok
- ▶ || gomb
- BASS +/- gombok
- TREBLE +/- gombok
- (MUTE) gomb
- VERTICAL/SURROUND gomb
- EQgombok
- DIMMER gomb
- Távirányító előkészítése
- Távirányító elemcseréje
- Óvintézkedések az elemekkel kapcsolatban
- ELHELYEZÉS ÉS FELSZERELÉS
- Elhelyzés
- A opció
- B opció
- Rögzítés falra (B opció használata esetén)
- TÁPKÁBEL CSATLAKOZÁSA
- Subwoofer
- PÁROSÍTÁS SUBWOOFER-EL
- Automatikus párosítás
- Manuális párosítás
- MEGJEGYZÉS:
- KÉSZENLÉT/BEKAPCSOLVA
- Automatikus kikapcsolás
- MÓD KIVÁLASZTÁSA
- BASS/TREBLE SZINT BEÁLLÍTÁSA
- SURROUND HANG BE/KIKAPCSOLÁSA
- HANGERŐ BEÁLLÍTÁSA
- FÉNYERŐ BEÁLLÍTÁSA
- CSATLAKOZÁSOK
- HDMI CSATLAKOZÁS
- HDMI szabvány
- OPTIKAI ALJZAT HASZNÁLATA
- COAXIAL ALJZAT HASZNÁLATA
- AUX ALJZAT HASZNÁLATA
- AUX / OPTICAL / COAXIAL / HDMI MÜKÖDÉSE
- Audió (rövidítés) Kijelző
- BLUETOOTH® MÜKÖDÉSE
- Első párosítás
- Új eszköz párosítása
- Zene hallgatása Bluetooth® eszközröl
- USB MÜKÖDÉSE
- DOLBY ATMOS®
- Dolby Atmos® használata
- LICENSZEK
- Bluetooth®
- Dolby Atmos
- HDMI®
- HIBAELHÁRÍTÁS
- SPECIFIKÁCIÓK
- FENNTARTJUK A JOGOT A SPECIFIKÁCIÓK VÁLTOZTATÁSÁRA.
- Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben)
- INTRODUCERE
Márka : JVC
Modell : TH-E741B
Kategória : Accessoire pour barre de son
